Linux系统Centos7 基于Docker搭建ELK分布式日志系统

·  阅读 921

ELK 基本概述

ELK是Elasticsearch、Logstash、Kibana的简称,常常用于部署分布式系统日志服务。

  • Elasticsearch:全球实时全文搜索和分析引擎,提供搜集、分析、存储数据三大功能;是一套开放REST和JAVA API等结构提供高效搜索功能,可扩展的分布式系统。它构建于Apache Lucene搜索引擎库之上。
  • Logstash:用来搜集、分析、过滤日志的工具。它支持几乎任何类型的日志,包括系统日志、错误日志和自定义应用程序日志。它可以从许多来源接收日志,这些来源包括 syslog、消息传递(例如 RabbitMQ)和JMX,它能够以多种方式输出数据,包括电子邮件、websockets和Elasticsearch。
  • Kibana:基于Web的图形可视化界面,用于搜索、分析和可视化存储在 Elasticsearch指标中的日志数据。它利用Elasticsearch的REST接口来检索数据,不仅允许用户创建他们自己的数据的定制仪表板视图,还允许他们以特殊的方式查询和过滤数据。

基本架构图elk-architecture]:ce9905fa6e9ea486655e7f0ce63aead9.png应用程序将日志按照约定的Key写入Redis,Logstash从Redis中读取日志信息写入ElasticSearch集群。Kibana读取ElasticSearch中的日志,并在Web页面中以表格/图表的形式展示。

搭建部署ElasticSearch服务

Docker 部署应用服务的基本步骤:Search[查询镜像]->Pull[拉取镜像]->Run[部署镜像]

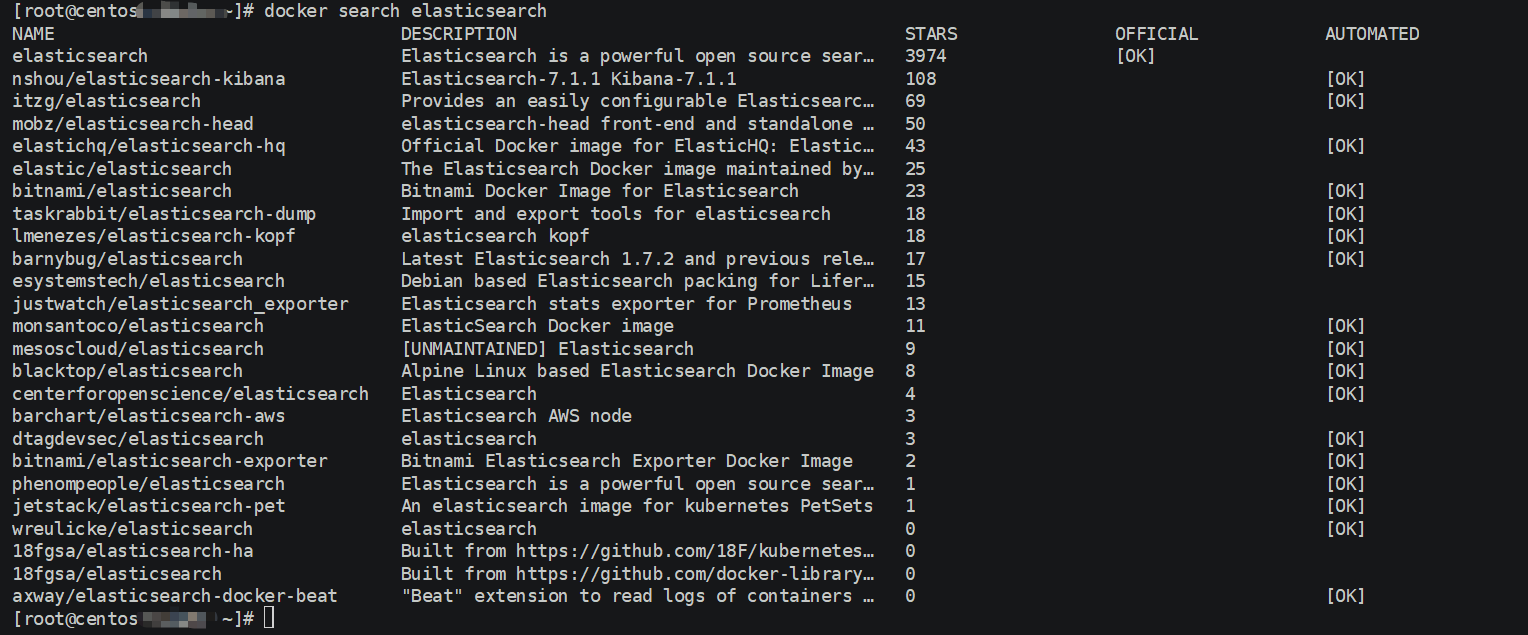

1.查询Elasticsearch 镜像: docker search elasticsearchelasticsearch-search

ps[注意事项]:

1. 一般拉取镜像资源都是从Docker官方仓库[docker-hub]拉取,或者自己构建的Docker云仓库aliyun-docker

2. 本教程选取的ELK镜像均是基于ELK官方Docker仓库elastic-io

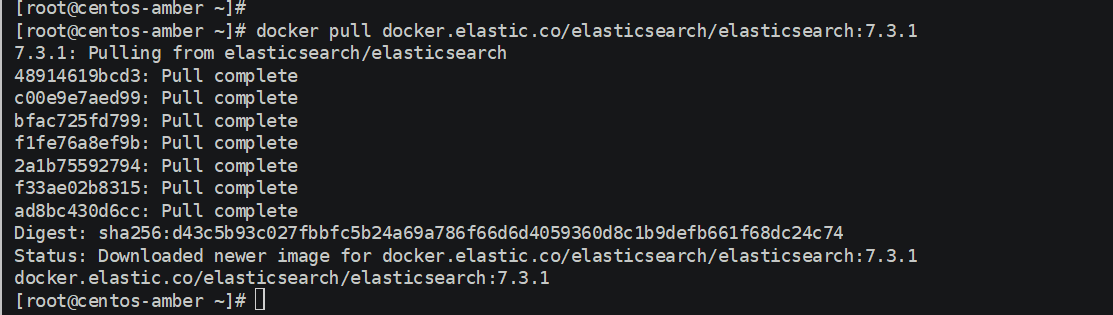

2.拉取Elasticsearch 镜像:docker pull docker.elastic.co/elasticsearch/elasticsearch:7.3.1elasticsearch-pull

ps[注意事项]:

1.本教程采用7.3.x版本,目前最新版本7.4.x[主要用7.3.x版本在阿里云搭建过,避免入坑问题]

2.拉取的过程中可能会出现[net/http: TLS handshake timeout]问题,多尝试几次,主要是网络带宽限制问题

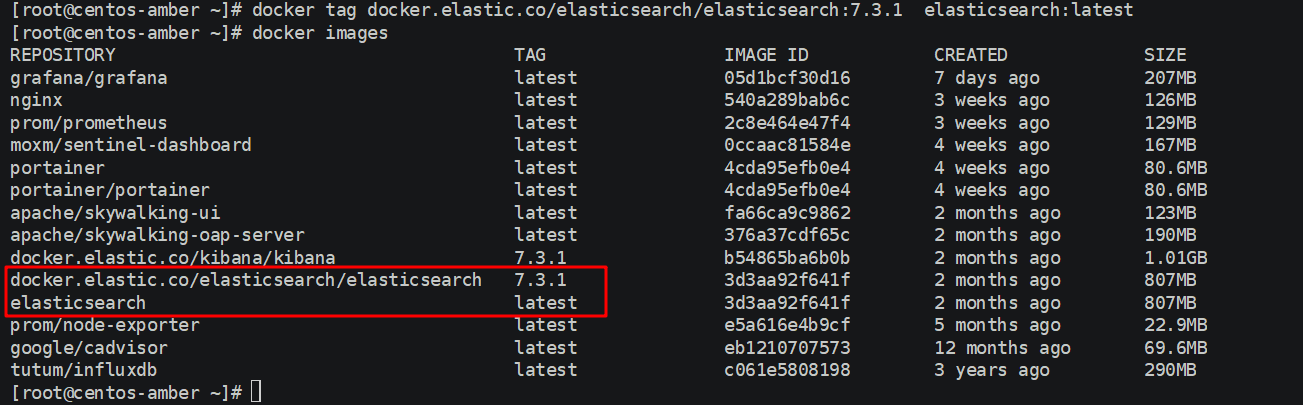

3.修改镜像名称:docker tag docker.elastic.co/elasticsearch/elasticsearch:7.3.1  elasticsearch:latestelasticsearch-tag

ps[注意事项]:

1.名称过长导致查看些许不便,通过docker tag source-image[来源镜像] target-image[目标镜像],推荐统一采用[target-image:target-version]格式定义,且不占用空间,相当于重命名镜像

2.对于拉取kibana[docker.elastic.co/kibana/kibana:7.3.1]和logstash[docker.elastic.co/logstash/logstash:7.3.1] 都建议修改。

4.部署镜像服务:部署命令:docker run -itd -p 9200:9200 -p 9300:9300 --restart=always --privileged=true --name elasticsearch-server -e "discovery.type=single-node" -e ESJAVAOPTS="-Xms=512m -Xms=512m" elasticsearch:latest

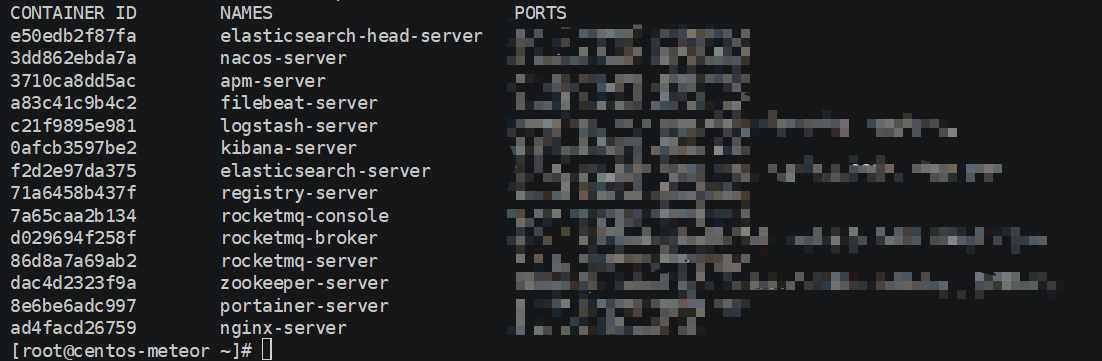

/usr/share/elasticsearch/config/usr/share/elasticsearch/logs查看容器列表:docker ps --format "table {{.ID}}t{{.Names}}t{{.Ports}}"docker psps[注意事项]:

1.需要开放端口[9200和9300]->9200作为Http协议,主要用于外部通讯,9300作为Tcp协议,jar之间就是通过tcp协议通讯,通常部署集群就是通过9300通信。推荐[宿主机自定义端口:9200]

2.--restart=always :配置容器重启策略,当宿主机重启由于配置了开机自启动,不用手动启动

3.--privileged:配置容器操作权限[true-root操作权限,false-当前容器用户操作权限]

4.对于部署网络模式推荐默认桥接模式,也自定义可以host模式等

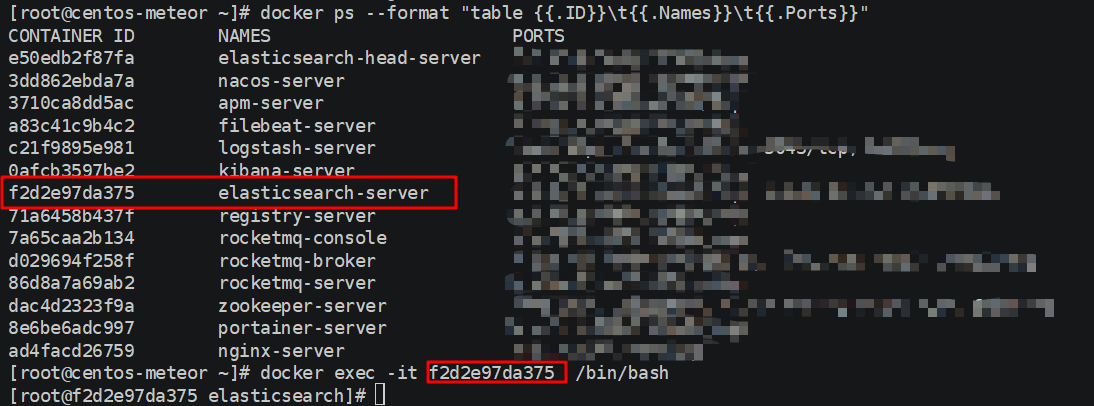

5.修改配置:进入容器:docker exec -it container-id[容器id] or container-name[容器名称] /bin/bash例如:docker exec -it f2d2e97da375 /bin/bash #f2d2e97da375-> container-iddocker-exec

修改配置文件:

[root@f2d2e97da375 elasticsearch]# ls
LICENSE.txt  NOTICE.txt  README.textile  bin  config  data  jdk  lib  logs  modules  plugins
[root@f2d2e97da375 elasticsearch]#
[root@f2d2e97da375 elasticsearch]# cd config
[root@f2d2e97da375 config]# ls
elasticsearch.keystore  elasticsearch.yml  jvm.options  log4j2.properties  role_mapping.yml  roles.yml  users  users_roles
[root@f2d2e97da375 config]# vi elasticsearch.yml 复制代码

添加跨域配置: http.cors.enabled: true && http.cors.allow-origin: "*"

cluster.name: "docker-cluster"
network.host: 0.0.0.0
http.cors.enabled: true
http.cors.allow-origin: "*"复制代码

然后退出exit容器,在宿主机重启容器:docker restart container-id[容器id] or container-name[容器名称]docker restart f2d2e97da375

[root@f2d2e97da375 config]# exit
exit
[root@centos-meteor ~]# docker restart f2d2e97da375
f2d2e97da375
[root@centos-meteor ~]# 复制代码

ps[注意事项]:

1.进入容器方式:包括使用 docker attach 命令或 docker exec 命令,

推荐使用 docker exec 命令。原因:

* docker attach: 使用exit退出容器,会导致容器的停止

* docker exec:使用exit退出容器,不会导致容器的停止

* 参考docker进入容器的几种方法博客-[docker进入容器的几种方法](https://www.cnblogs.com/yanshicheng/p/9452545.html)

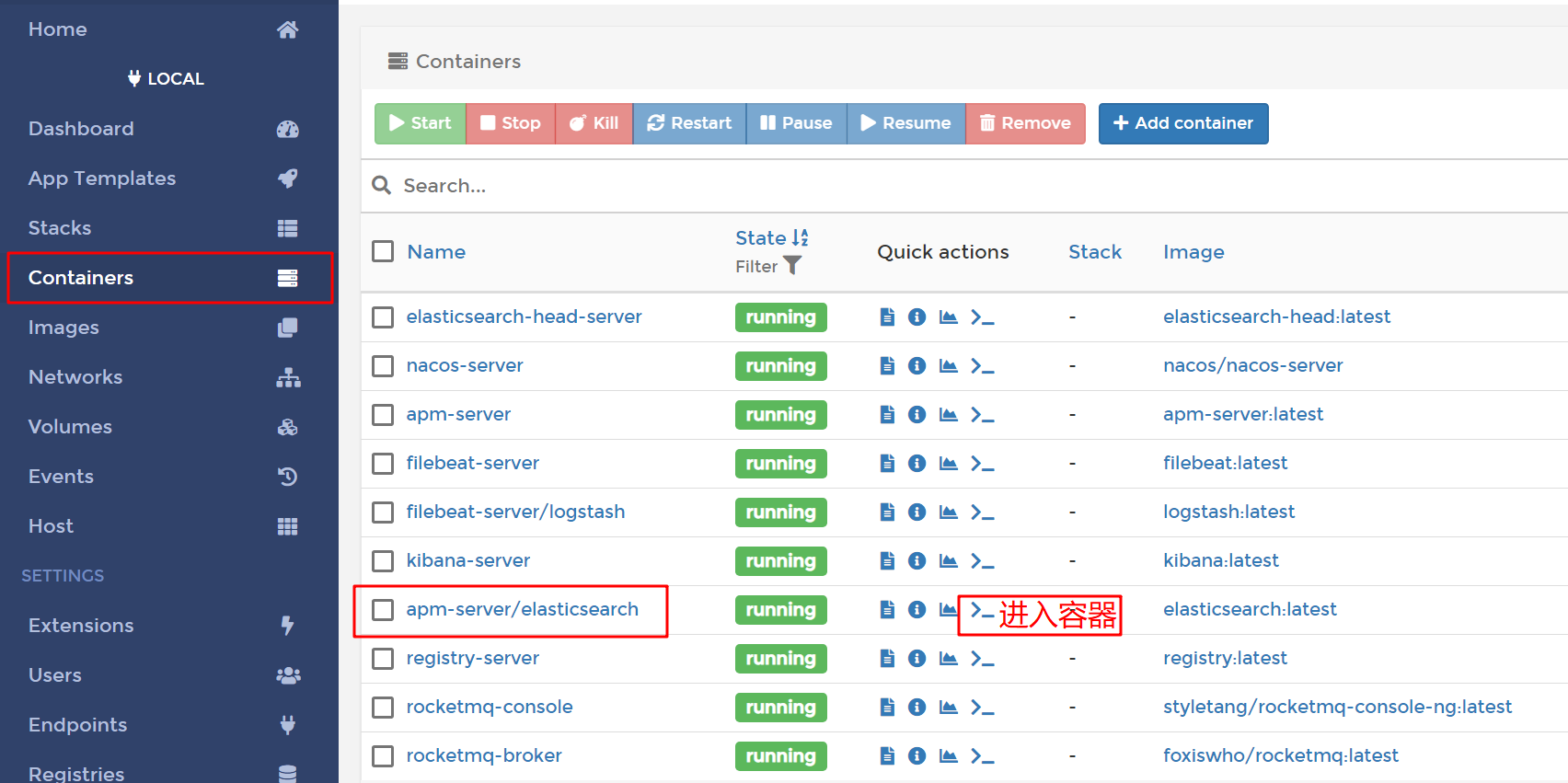

2.如果Docker安装了可视化界面 Portainer,推荐采用这种方式进入容器:

docker-portainer

搭建部署ElasticSearch-Head服务

ElasticSearch-Head:弹性搜索集群的Web前端界面,是使用Nodjs构建的,主要用于查看ElasticSearch相关信息

1.拉取Elasticsearch-Head 镜像:docker pull mobz/elasticsearch-head:5

[root@centos-amber ~]# docker pull mobz/elasticsearch-head:5
5: Pulling from mobz/elasticsearch-head
75a822cd7888: Pull complete
57de64c72267: Pull complete
4306be1e8943: Pull complete
871436ab7225: Pull complete
0110c26a367a: Pull complete
1f04fe713f1b: Pull complete
723bac39028e: Pull complete
7d8cb47f1c60: Pull complete
7328dcf65c42: Pull complete
b451f2ccfb9a: Pull complete
304d5c28a4cf: Pull complete
4cf804850db1: Pull complete
Digest: sha256:55a3c82dd4ba776e304b09308411edd85de0dc9719f9d97a2f33baa320223f34
Status: Downloaded newer image for mobz/elasticsearch-head:5
docker.io/mobz/elasticsearch-head:5
[root@centos-amber ~]# 复制代码

2.修改Elasticsearch-Head 镜像名称:docker tag  mobz/elasticsearch-head:5   elasticsearch-head:latest

[root@centos-amber ~]# docker tag  mobz/elasticsearch-head:5        elasticsearch-head:latest
[root@centos-amber ~]# docker images
REPOSITORY                                      TAG                 IMAGE ID            CREATED             SIZE
grafana/grafana                                 latest              05d1bcf30d16        7 days ago          207MB
nginx                                           latest              540a289bab6c        3 weeks ago         126MB
prom/prometheus                                 latest              2c8e464e47f4        3 weeks ago         129MB
moxm/sentinel-dashboard                         latest              0ccaac81584e        4 weeks ago         167MB
portainer                                       latest              4cda95efb0e4        4 weeks ago         80.6MB
portainer/portainer                             latest              4cda95efb0e4        4 weeks ago         80.6MB
apache/skywalking-ui                            latest              fa66ca9c9862        2 months ago        123MB
apache/skywalking-oap-server                    latest              376a37cdf65c        2 months ago        190MB
docker.elastic.co/kibana/kibana                 7.3.1               b54865ba6b0b        2 months ago        1.01GB
docker.elastic.co/elasticsearch/elasticsearch   7.3.1               3d3aa92f641f        2 months ago        807MB
elasticsearch                                   latest              3d3aa92f641f        2 months ago        807MB
prom/node-exporter                              latest              e5a616e4b9cf        5 months ago        22.9MB
google/cadvisor                                 latest              eb1210707573        12 months ago       69.6MB
elasticsearch-head                              latest              b19a5c98e43b        2 years ago         824MB
mobz/elasticsearch-head                         5                   b19a5c98e43b        2 years ago         824MB
tutum/influxdb                                  latest              c061e5808198        3 years ago         290MB
[root@centos-amber ~]# 复制代码

3.部署Elasticsearch-Head 容器:docker run -itd --restart=always --privileged=true -p 9100:9100 --name elasticsearch-head-server elasticsearch-head:latest查看容器服务:docker ps --format "table {{.ID}}t{{.Names}}t{{.Ports}}"docker-elasticsearch-head4.浏览器访问:http://remote-ip:9100/elasticsearch-head

搭建部署Kibana服务

1.拉取Kibana 镜像:docker pull docker.elastic.co/kibana/kibana:7.3.12.修改Kibana镜像名称:docker tag docker.elastic.co/kibana/kibana:7.3.1  kibana:latest3.部署Kibana镜像容器:docker run -itd -p 5601:5601 --restart=always --privileged=true --linkelasticsearch-server:elasticsearch --name kibana-server -e ELASTICSEARCH_URL=http://elasticsearch:9200 kibana:latest

搭建部署Logstash服务

1.拉取Logstash 镜像:docker pull docker.elastic.co/logstash/logstash:7.3.12.修改Kibana镜像名称:docker tag docker.elastic.co/logstash/logstash:7.3.1  logstash:latest3.部署Kibana镜像容器:docker run -itd --restart=always --privileged=true -p 5043:5043 --name logstash-server  --link elasticsearch-server:elasticsearch  logstash:latest4.进入容器-修改配置logstash.yml:

http.host: "0.0.0.0"
xpack.monitoring.elasticsearch.url: http://host-ip:9200
xpack.monitoring.elasticsearch.username: elastic
xpack.monitoring.elasticsearch.password: changme复制代码

ps[注意事项]:1.host-ip是本机ip地址5.进入容器-修改pipeline下的logstash.conf文件:

#默认配置
#========================================
#input {
#  beats {
#    port => 5044
#  }
#}

#output {
#  stdout {
#    codec => rubydebug
#  }
#}
#========================================
#添加配置
input {
        file {
            codec=> json
                path => "/usr/local/*.json"
        }
}
filter {
  #定义数据的格式
  grok {
    match => { "message" => "%{DATA:timestamp}\|%{IP:serverIp}\|%{IP:clientIp}\|%{DATA:logSource}\|%{DATA:userId}\|%{DATA:reqUrl}\|%{DATA:reqUri}\|%{DATA:refer}\|%{DATA:device}\|%{DATA:textDuring}\|%{DATA:duringTime:int}\|\|"}
  }
}
output {
   elasticsearch{
     hosts=> "http://host-ip:9200"
   }
}复制代码

6.退出容器在宿主机重启elk相关的容器:docker restart elk相关容器服务

ps[注意事项]:如果Docker安装了可视化界面 Portainer,可以在界面操作:

portainer-command

7.访问地址:http://remote-ip:5601/,然后可就额操作kibana面板

搭建部署Apm-server服务和Filebeat服务

步骤基本和上述操作差不多,只是配置文件和端口可能不一致:拉取镜像:docker pull docker.elastic.co/beats/filebeat:7.3.1docker pull docker.elastic.co/apm/apm-server:7.3.1

修改镜像名称:docker tag docker.elastic.co/beats/filebeat:7.3.1     filebeat:latestdocker tag docker.elastic.co/apm/apm-server:7.3.1     apm-server:latest

部署容器:docker run -itd --restart=always --privileged=true  -p 5044:5044 --name filebeat-server --link logstash-server:logstash  filebeat:latest

docker run -itd --restart=always --privileged=true -p 8200:8200  --name apm-server  --link elasticsearch-server:elasticsearch apm-server:latest --strict.perms=false -e  -E output.elasticsearch.hosts=["elasticsearch:9200"]

最后修改配置文件整合相关资源,重启容器服务

ps[注意事项]: 可以参考官方文档:elasticsearch:https://www.elastic.co/guide/en/elasticsearch/reference/7.4/docker.htmlkibana:https://www.elastic.co/guide/en/kibana/7.3/docker.htmllogstash:https://www.elastic.co/guide/en/logstash/7.3/docker.htmlfilebeat:https://www.elastic.co/guide/en/beats/filebeat/7.3/running-on-docker.htmlapm-server:https://www.elastic.co/guide/en/apm/server/7.3/running-on-docker.html

开发SpringBoot+Elasticsearch集成实战

[1] 集成Maven配置方式:

Java与ElasticSearch连接的两种方式:(1)使用Transport与ElasticSearch建立连接

<!-- https://mvnrepository.com/artifact/org.elasticsearch/elasticsearch -->
<dependency>
       <groupId>org.elasticsearch</groupId>
       <artifactId>elasticsearch</artifactId>
       <version>6.4.2</version>
 </dependency>
   <!-- https://mvnrepository.com/artifact/org.elasticsearch.client/transport -->      <dependency>
   <groupId>org.elasticsearch.client</groupId>
   <artifactId>transport</artifactId>
   <version>6.4.2</version>
   <exclusions>
       <exclusion>
       <groupId>org.elasticsearch</groupId>
       <artifactId>elasticsearch</artifactId>
       </exclusion>
   </exclusions>
 </dependency>复制代码

                                                             (2)使用SpringDataElasticSearch建立连接

<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-data-elasticsearch</artifactId>
</dependency>复制代码

或者:

dependencies {
    compile('org.springframework.boot:spring-boot-starter')
    // 使用SpringDataElasticSearch只需要添加一处依赖即用
    compile('org.springframework.boot:spring-boot-starter-data-elasticsearch')
}
复制代码

两种方式的优缺点:(1)优点:脱离框架,集成过程中不需要考虑与Spring的版本兼容问题,容易集成缺点:使用原生API操作ES,代码量大,撰写困难

(2)优点:将原生API进行封装,提供了ElasticsearchRepository,操作ES非常简单,与JPA同理 缺点:出生于Spring家族,与SpringBoot,SpringData版本容易冲突

[2] 参数连接配置方式:

# Elasticsearch# 9200端口是用来让HTTP REST API来访问ElasticSearch,而9300端口是传输层监听的默认端口
elasticsearch.ip=192.168.30.128
elasticsearch.port=9300
elasticsearch.pool=5
elasticsearch.cluster.name=my-application复制代码

node.name: "elasticsearch-server"network.host: 0.0.0.0network.bind_host: 0.0.0.0network.publish_host: 0.0.0.0http.cors.enabled: truehttp.cors.allow-origin: "*"bootstrap.memory_lock: truetransport.tcp.port: 9300transport.tcp.compress: truehttp.maxcontentlength: 128mb版权声明:本文为博主原创文章,遵循相关版权协议,如若转载或者分享请附上原文出处链接和链接来源。
