iOS逆向之Reveal调试工具

·  阅读 2013

本篇文章开始前,这里会有个小插曲:

事情是这样的,逆向群里有个小伙伴,看了上一篇(iOS逆向之逆向工具)文章后,对Reveal工具的使用不是很了解,感谢小伙伴能够联系我,本篇文章将会对Reveal详细介绍.

如果你看了前几篇文章,感觉有疑问或者哪里需要补充,都可以随时联系我.我在这里也要保证文章的质量,不能写无用的文章.浪费了你浏览的时间,也浪费了我写文章的时间.

这位小伙伴给我提了想法,他也很喜欢我写的iOS逆向系列文章.

就像这个小伙伴一样,我忽略的东西有可能是你感兴趣的,把知识补充完整,分享给大家,挺好的一件事情.

注意 你可以留言,加群,或者其它方式联系我,我看到就会回复大家.

####Reveal

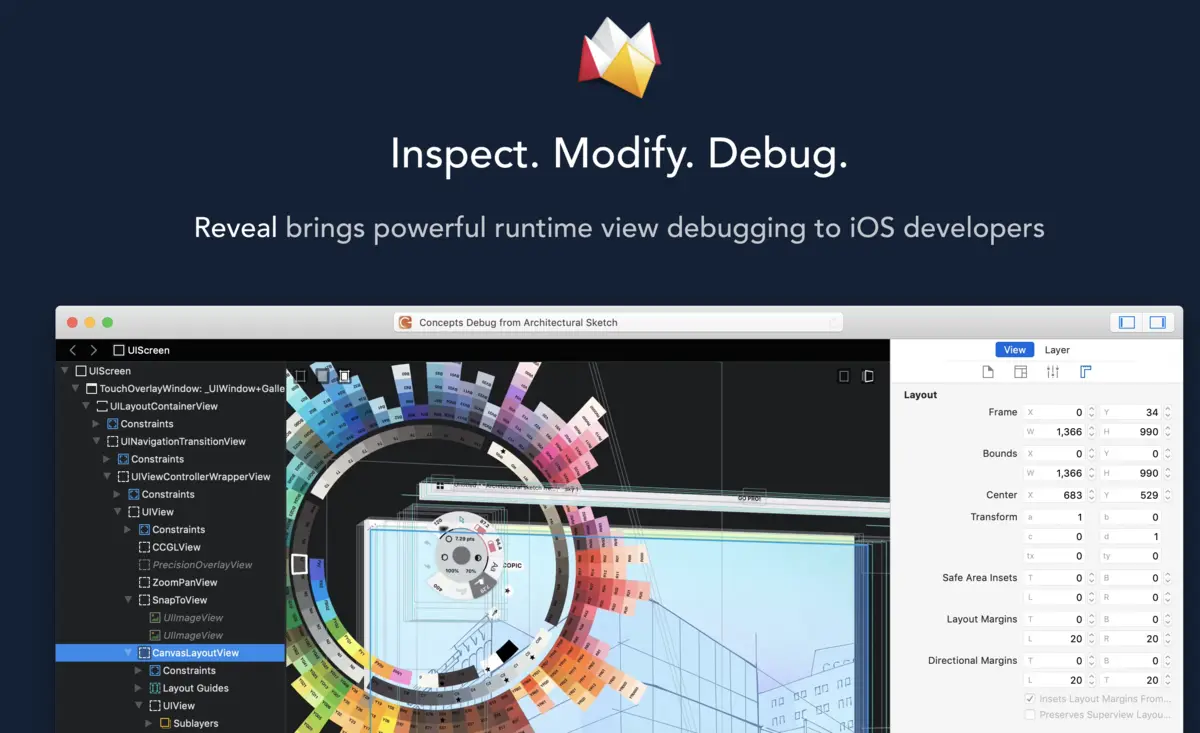

######1.Reveal介绍 Reveal下载地址:Reveal Reveal是一个用于查看程序界面结构和调试界面的工具,可以直观的查看应用的UI布局.

通过高级可视化、全面的检查器和动态修改应用程序的能力,您可以在几秒钟内调试视图布局和呈现问题。

  • Reveal是一款运行在Mac OS上的应用,现在有免费的Beta版本可供下载。要调试iOS应用,开发者要将应用程序与Reveal安装的框架层关联。

  • Reveal会扫描其网络中关联的应用程序,并让开发者选择连接其中之一,当连接到一个应用程序后,Reveal将显示其UI,其中包括大量的参数和设置。

  • 开发人员现在可以检查UI或者更改设置,直到用户界面的外观和行为达到预期目标。目前它尚不支持布局约束,但根据Reveal的支持文档来看,这一功能将在未来的版本中发布。

  • Reveal可以和iOS模拟器一起使用,也可以用在运行在真机上的应用程序上。另外,Reveal的安装只需几分钟。

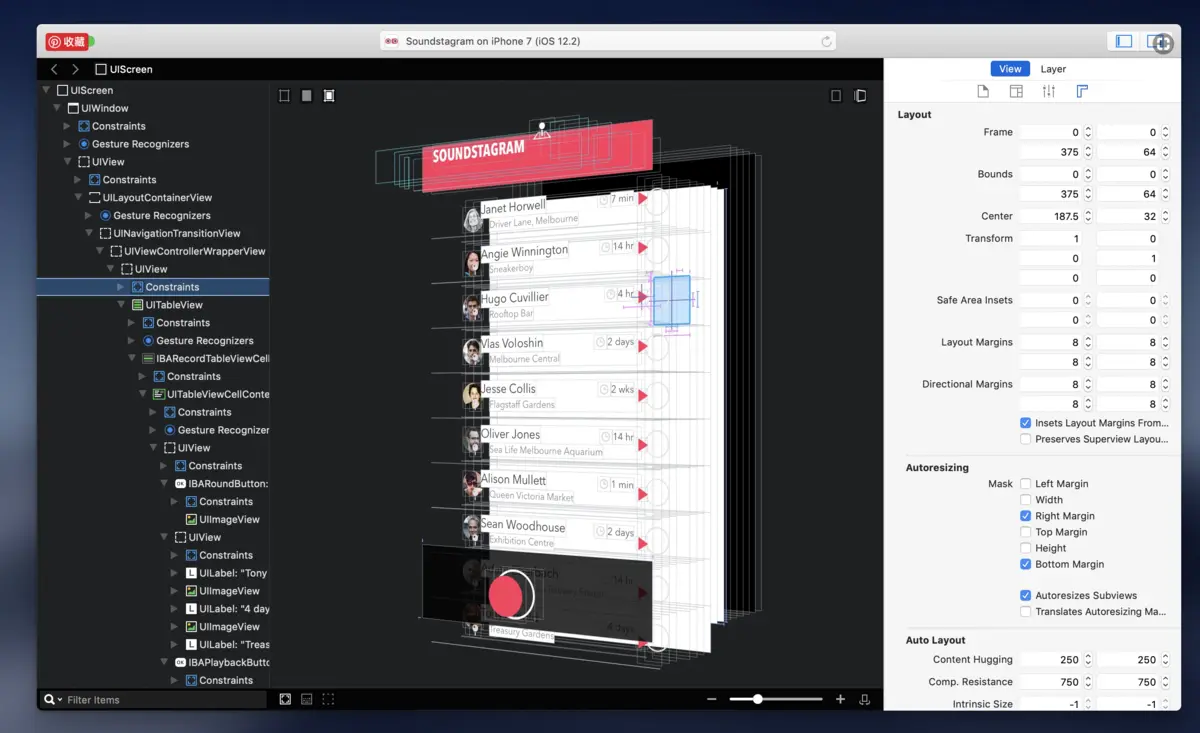

  • 除了解析出UI参数外,Reveal也会通过一个分解的3D视图显示复杂的UI层次结构。开发者可以轻松的检查UI组件的分层,并在其层次结构中选择特定元素。为了进一步简化调试,也可以仅关注部分UI,而把其余部分屏蔽起来。

介绍了这些,基本了解了Reveal的基本功能.

######2.RevealServer.framework 如何获取?

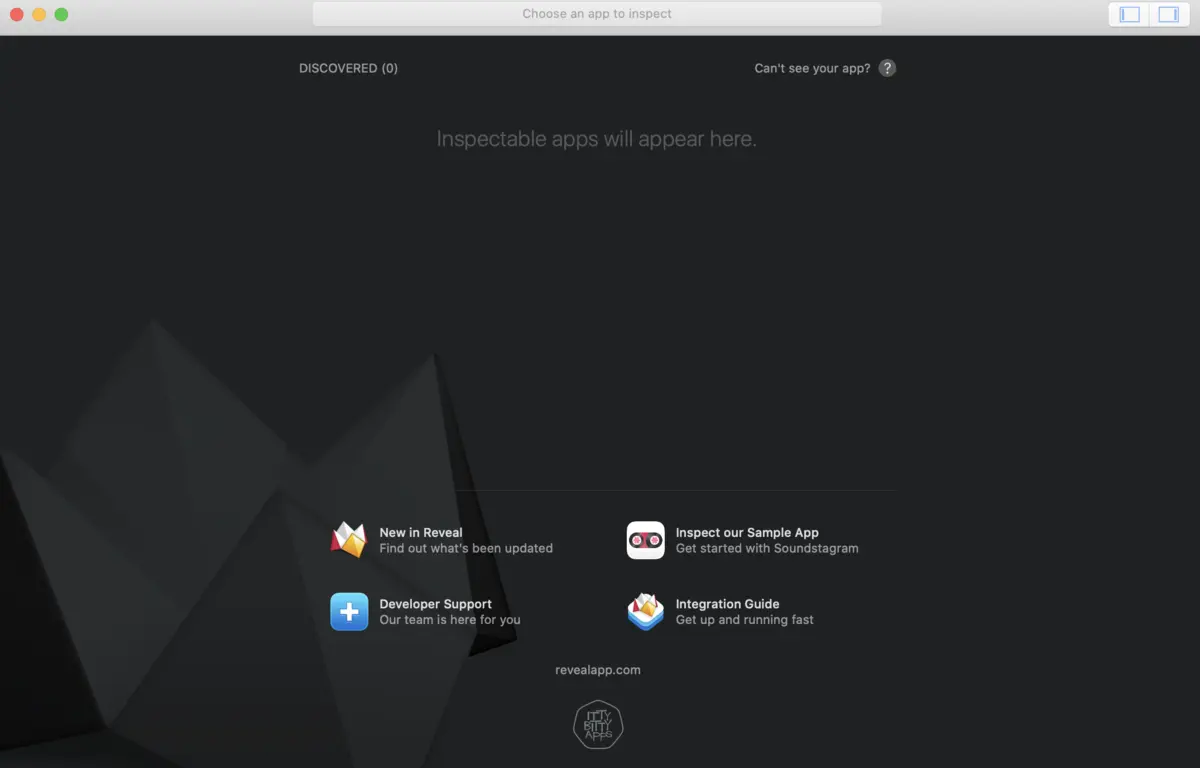

  • Reveal下载好后,我们打开看看

  • 这就是下载的Reveal应用,看上去就很酷. 这里不是重点,我们首先获取RevealServer.framework,怎么获取呢?

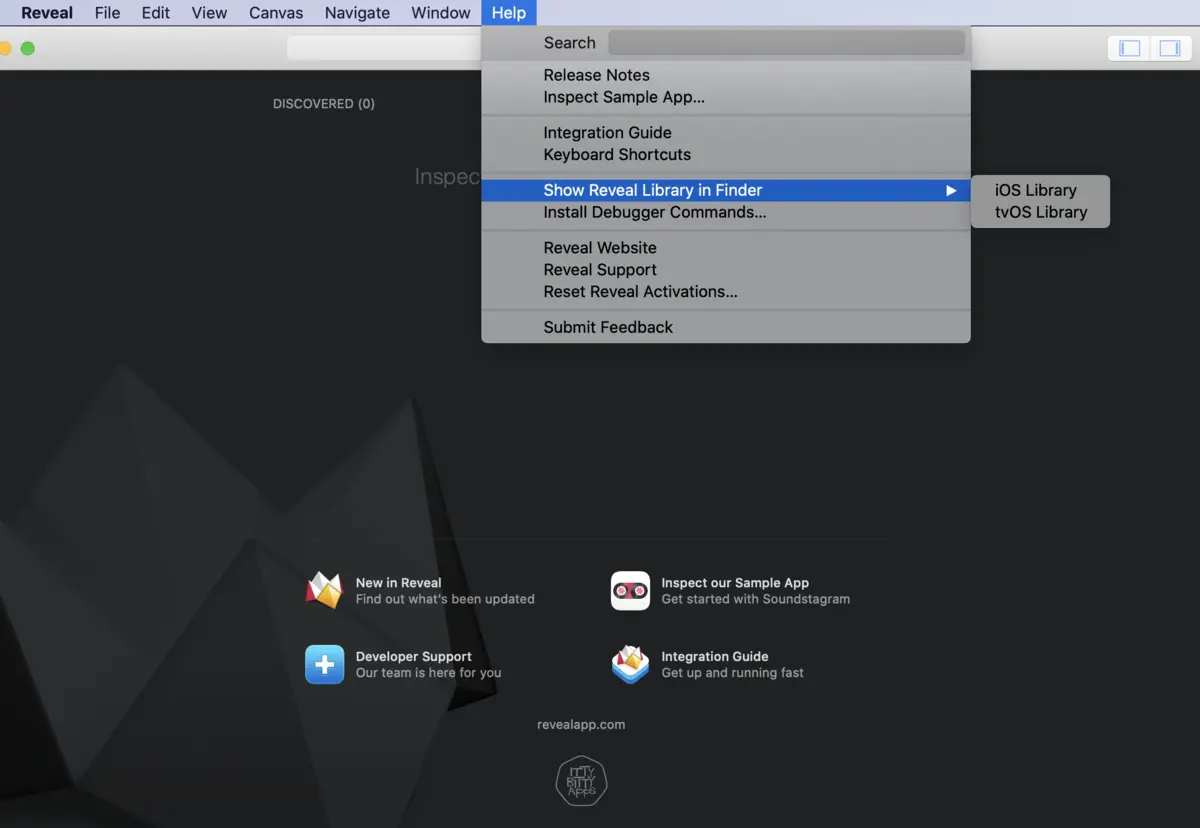

  • 选中 Reveal -> 导航栏 Help -> Show Reveal Library in Finder -> 有两个Library (iOS Library ; tvOS LIBrary),我们这里只关注iOS Library.

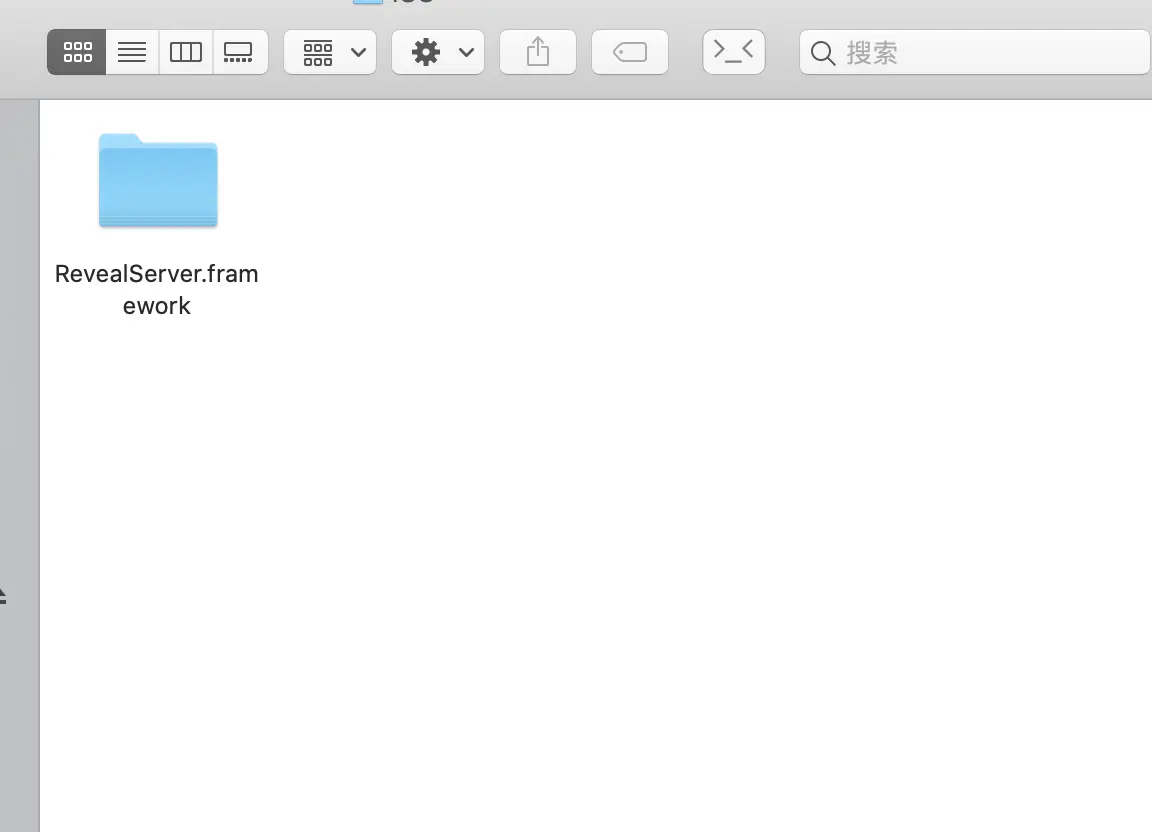

  • 我们点击进入iOS Library文件夹

可以看到RevealServer.framework文件.到这里,我们已经获取到了RevealServer.framework.

你已经知道了怎么去获取RevealServer.framework了.

######3.RevealServer.framework如何在项目中使用?

  • 我们新建Xcode项目工程,命名为TEST

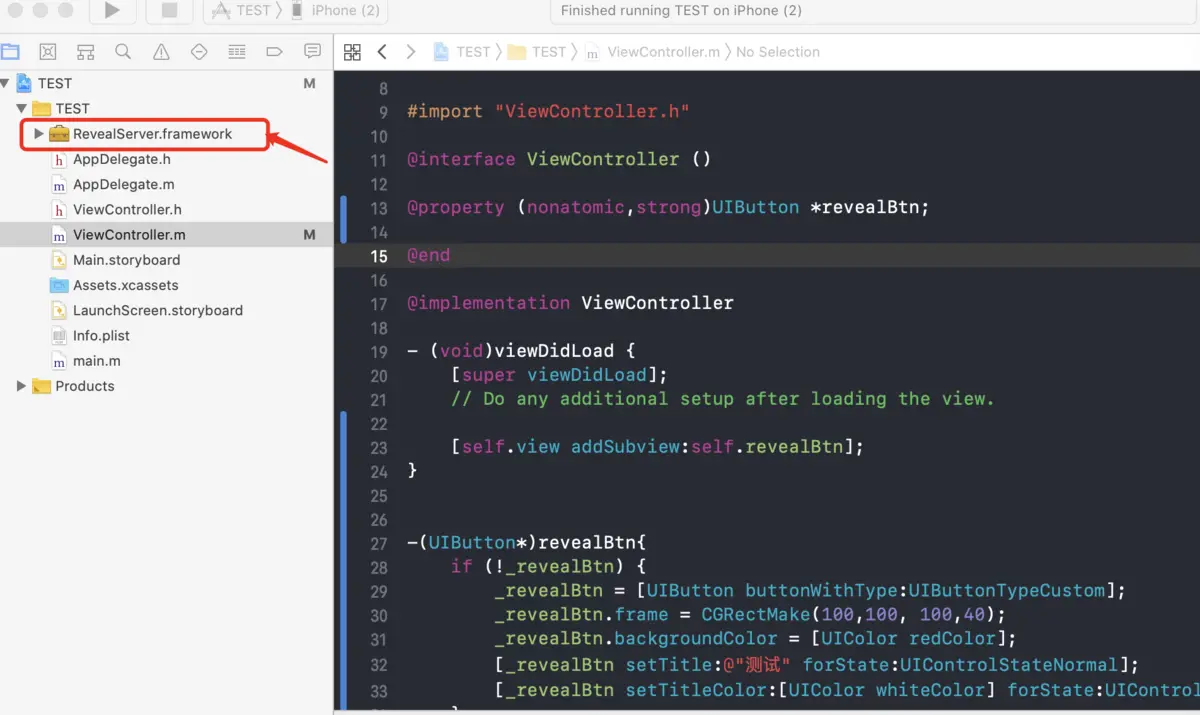

  • 我们把刚才的RevealServer.framework 拖进项目

  • 我们运行一下真机,看看效果.

真机运行后,Xcode崩溃了.

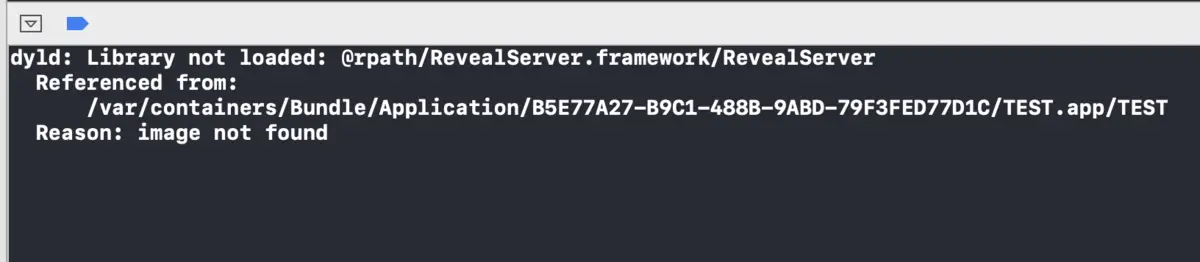

dyld: Library not loaded: @rpath/RevealServer.framework/RevealServer Referenced from: /var/containers/Bundle/Application/B5E77A27-B9C1-488B-9ABD-79F3FED77D1C/TEST.app/TEST Reason: image not found

报错原因是镜像没有发现

  • 如何解决这个问题呢?

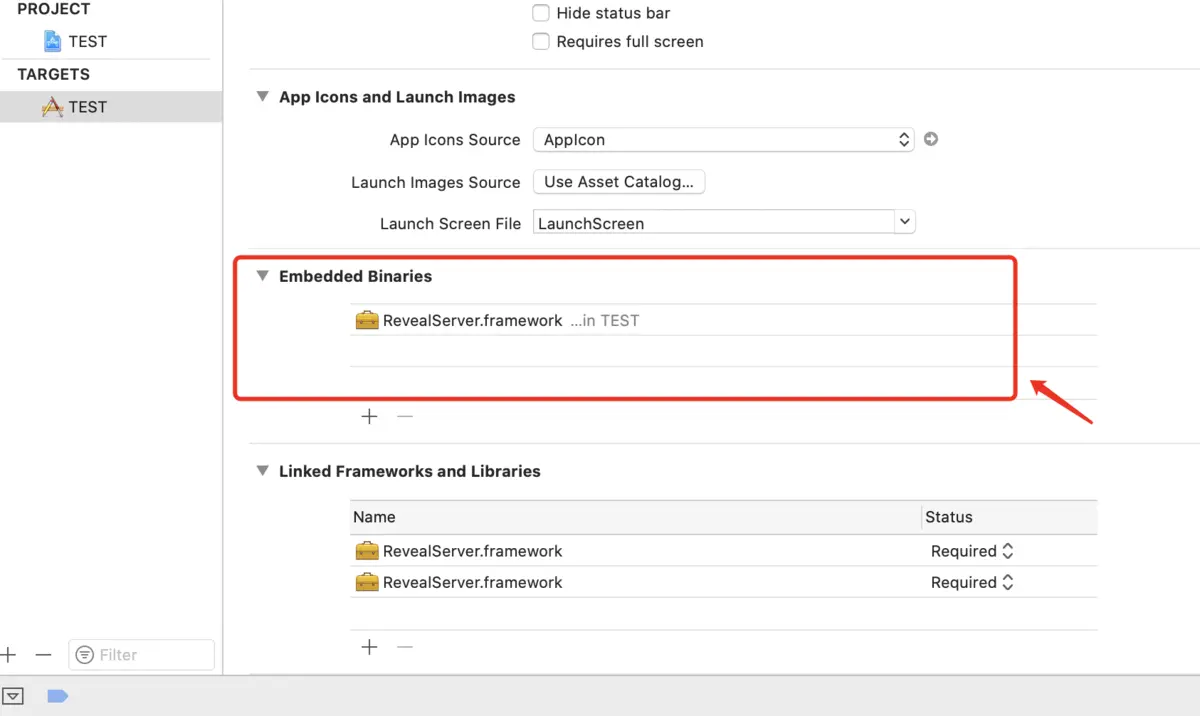

我们只需要在Embedded Binaries中导入RevealServer.framework,运行真机看一下是否还会崩溃.

项目已经正常运行. 到这一步,你已经可以完成了一大半的任务了.

  • 我们在ViewController中创建一个Button,下面是代码
#import "ViewController.h"

@interface ViewController ()

@property (nonatomic,strong)UIButton *revealBtn;

@end

@implementation ViewController

- (void)viewDidLoad {
    [super viewDidLoad];
    // Do any additional setup after loading the view.

    [self.view addSubview:self.revealBtn];
}

-(UIButton*)revealBtn{
    if (!_revealBtn) {
        _revealBtn = [UIButton buttonWithType:UIButtonTypeCustom];
        _revealBtn.frame = CGRectMake(100,100, 100,40);
        _revealBtn.backgroundColor = [UIColor redColor];
        [_revealBtn setTitle:@"测试" forState:UIControlStateNormal];
        [_revealBtn setTitleColor:[UIColor whiteColor] forState:UIControlStateNormal];
    }
    return _revealBtn;
}

@end

复制代码

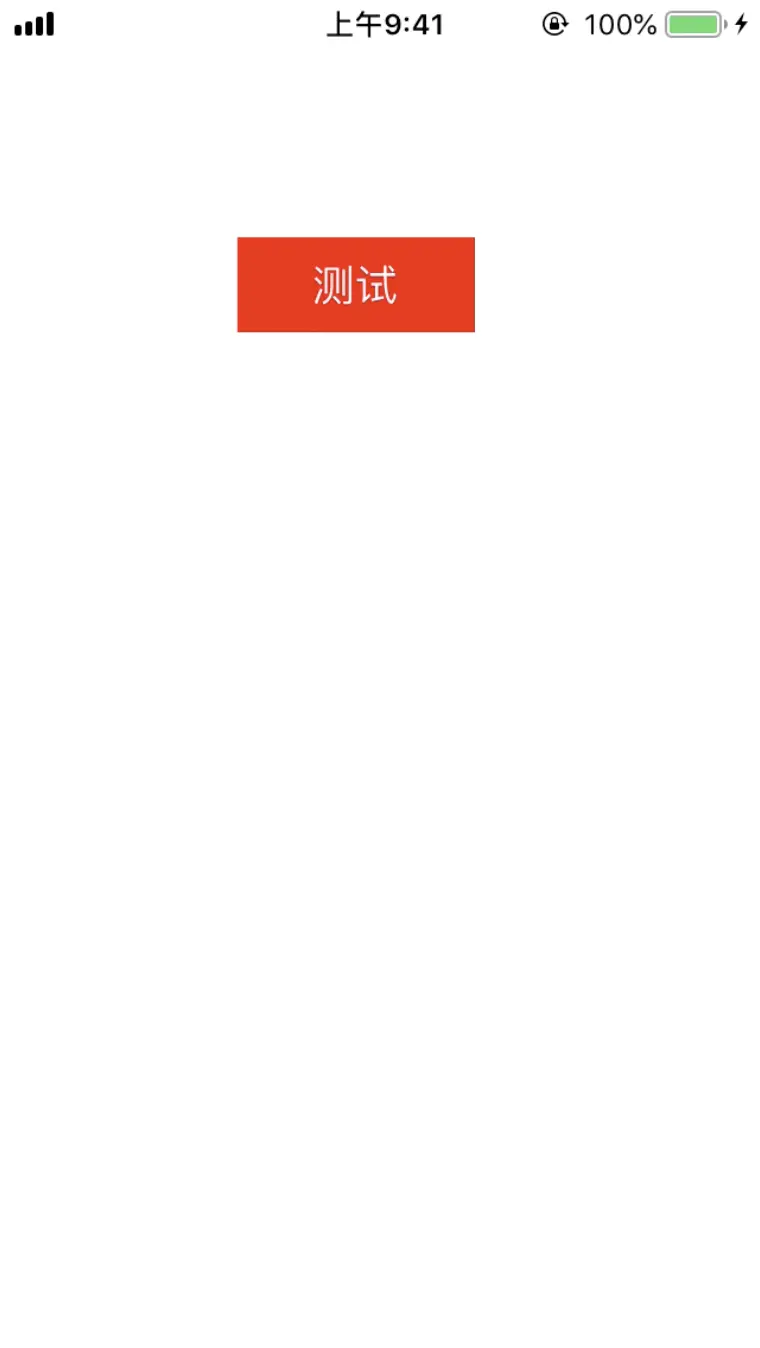

  • 运行之后是这样的页面

代码只创建了一个红色背景的按钮. 这样的项目不需要太复杂,我们只是演示一下.

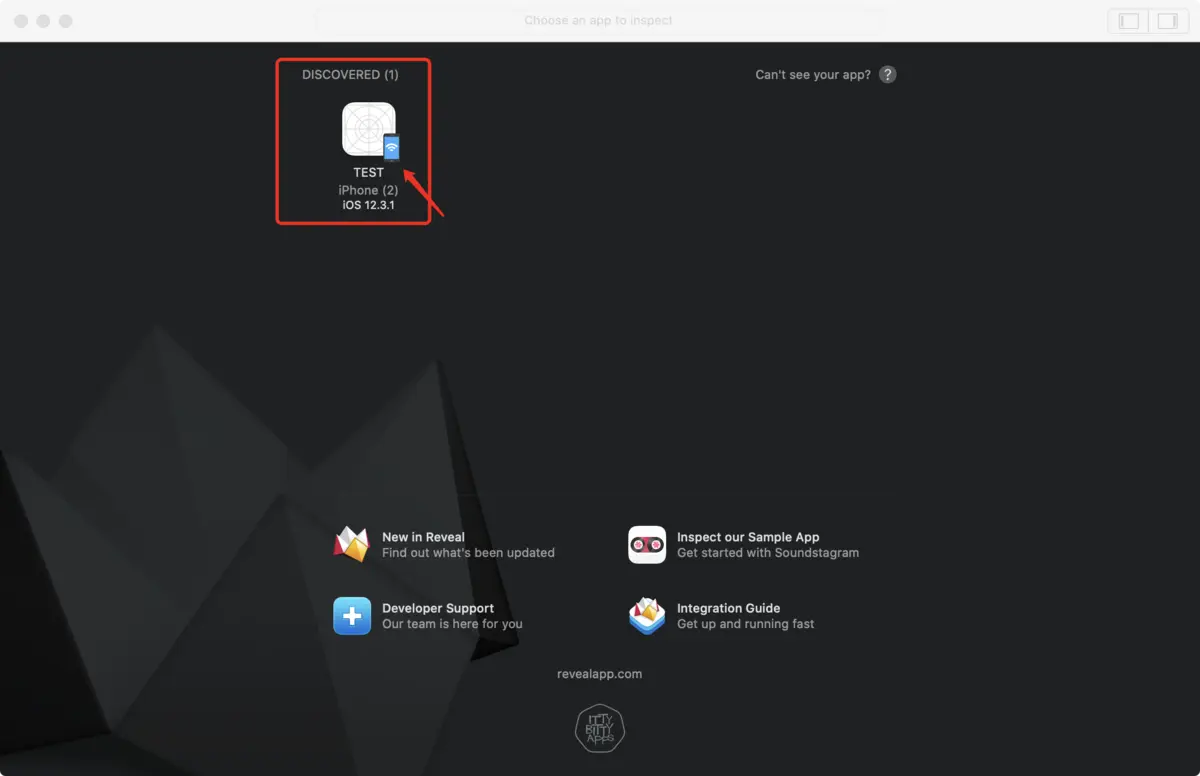

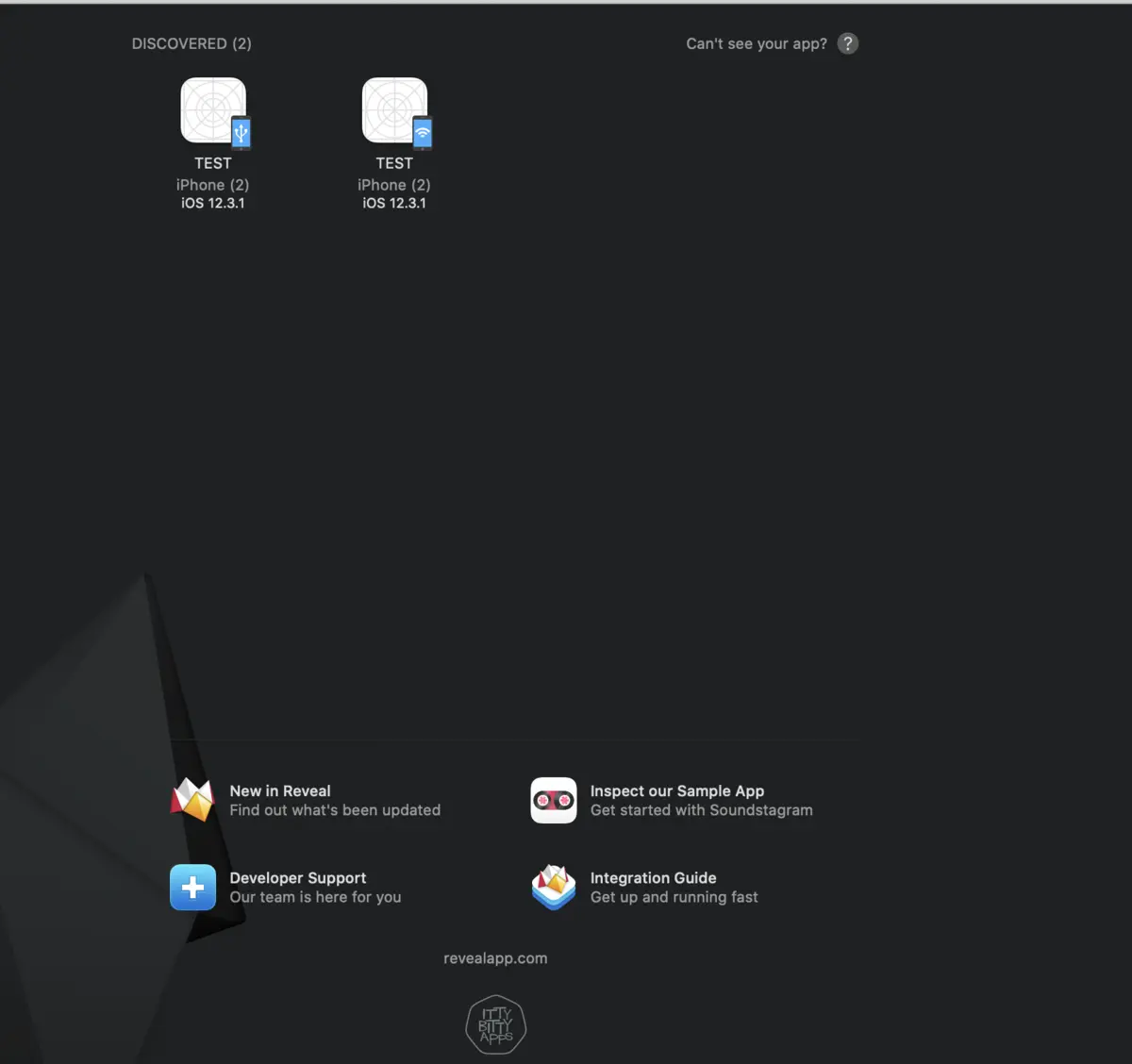

  • 接着,我们看看Reveal应用发生了什么变化? 我们打开Reveal应用

  • 我们点进去看一下

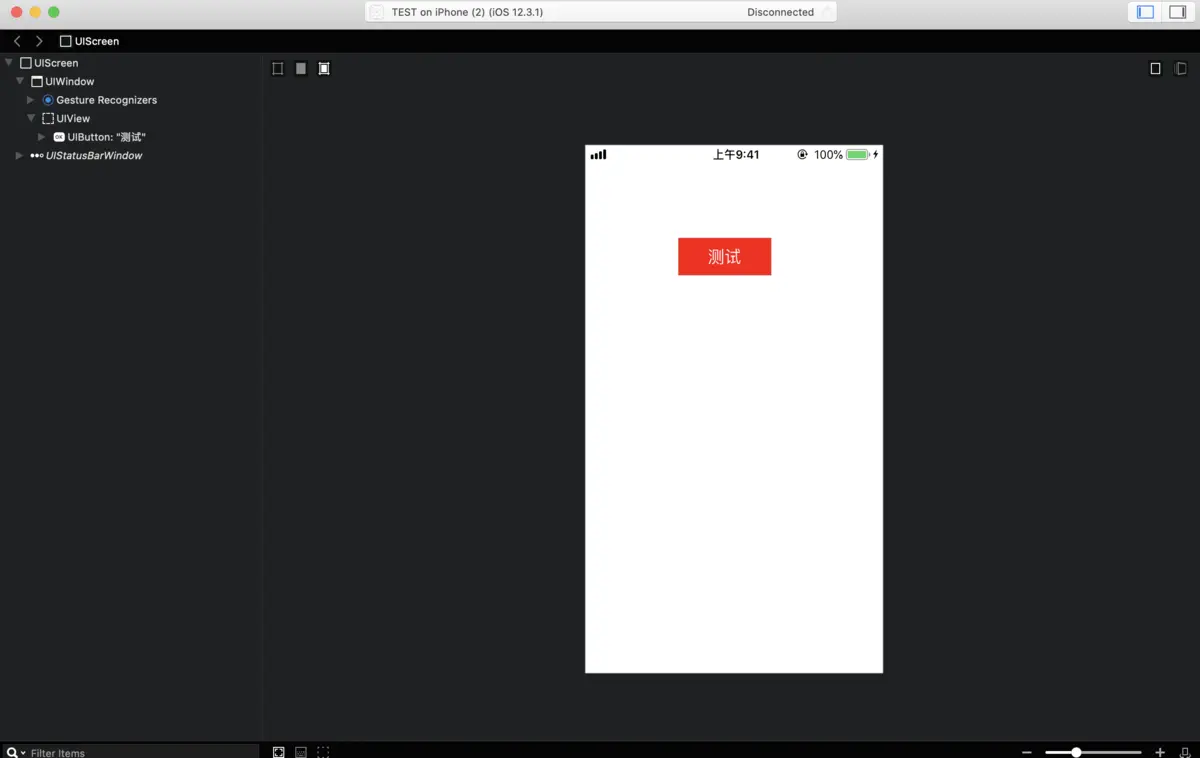

Reveal运行结果和我们真机运行结果是一模一样的,现在是2D的画面

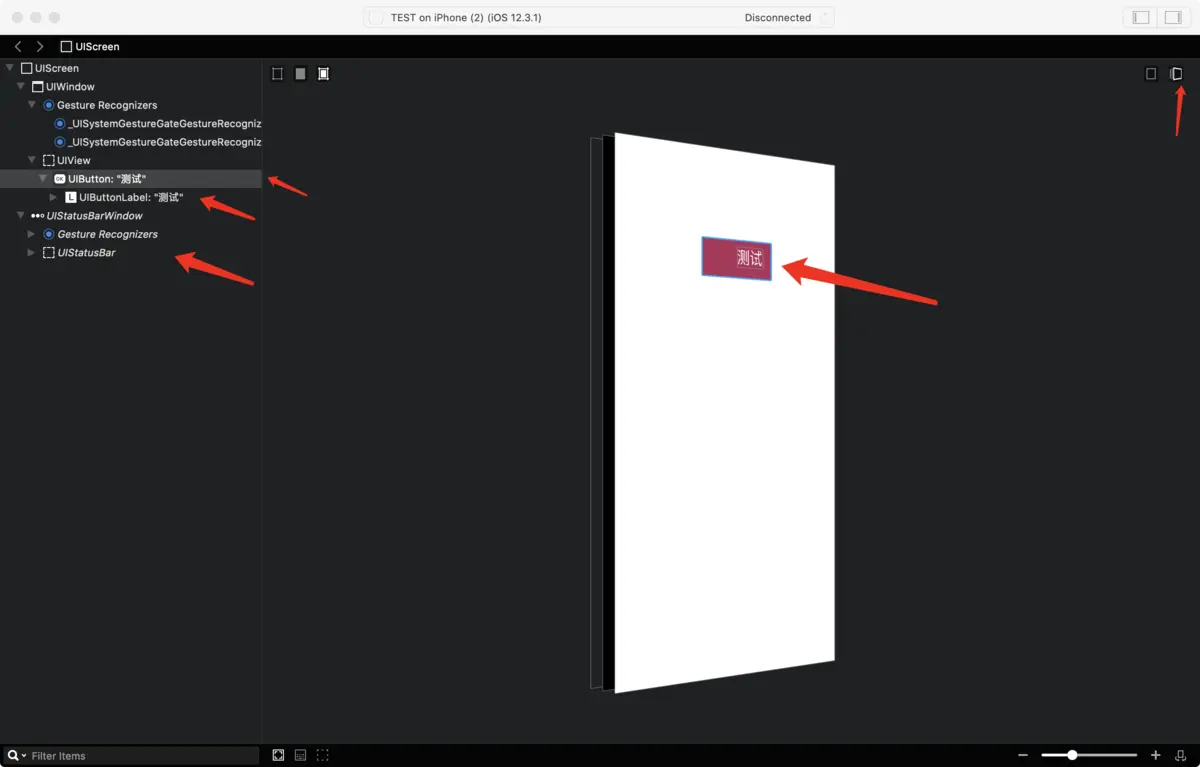

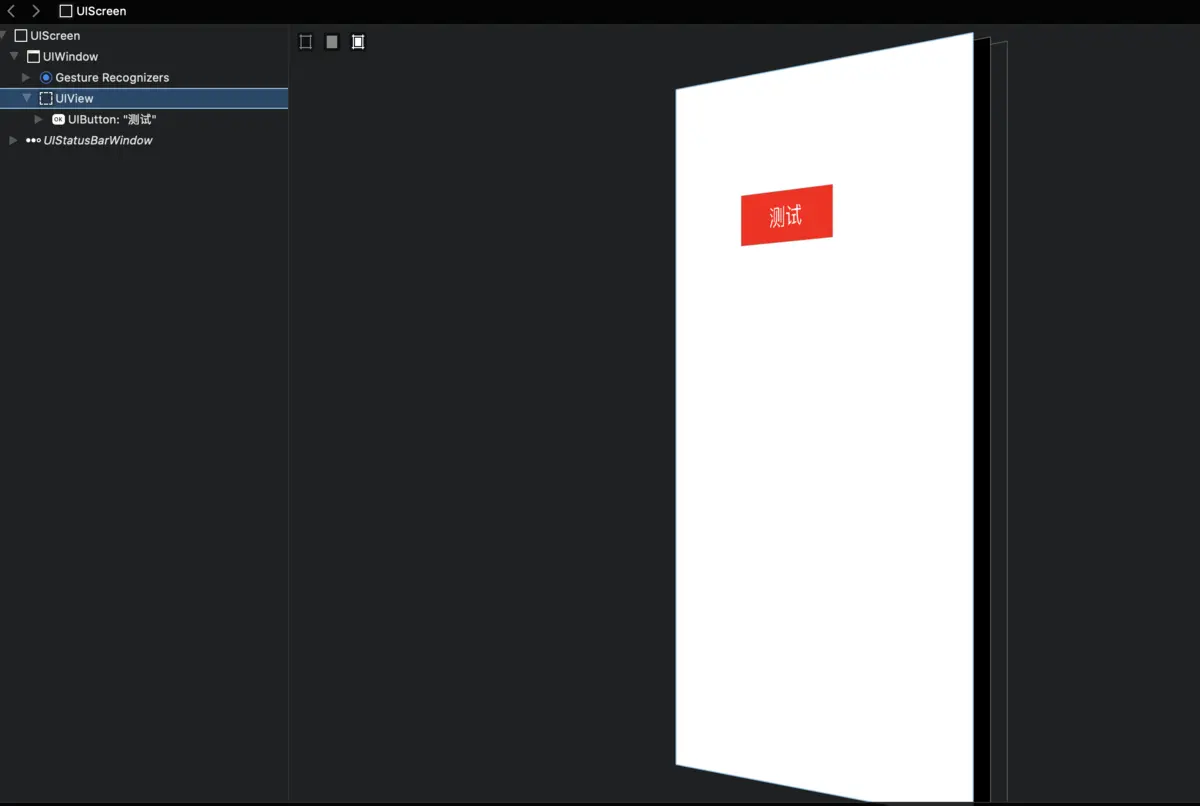

  • 我们看一下3D的画面

左侧是视图层级,通过3D画面可以看出层级的层次. 我们了解了界面的层级以及所使用的类,一目了然. 不管是分析某些应用,还是分析自己开发的项目,对界面的优化及分析帮助性很大.

  • 到这里呢?你已经知道了如何在自己项目使用Reveal

注意

如果你需要上架AppStore,Reveal不可以和项目一起提交的,在这里要特别注意
复制代码

######4. CoacoaPods集成

  • 开发最简单的方式就是通过pod集成

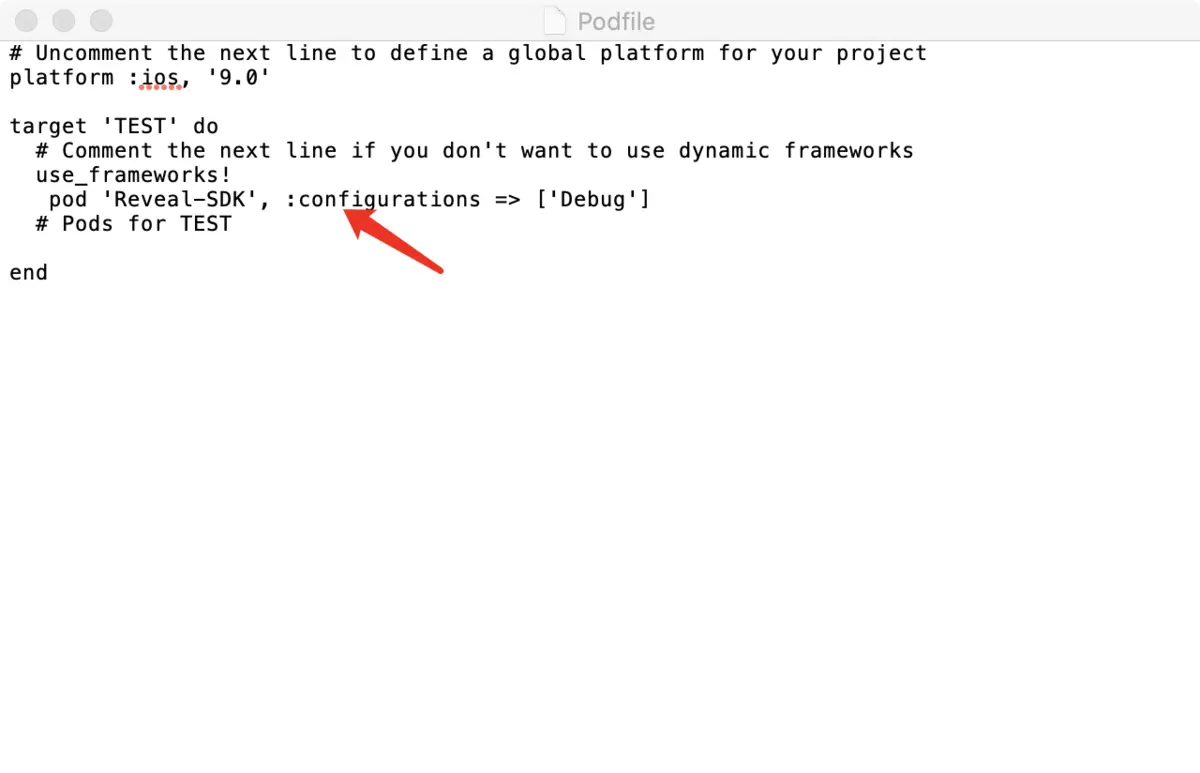

  • 我们在Podfile中配置后,进行配置安装

# Uncomment the next line to define a global platform for your project
platform :ios, '9.0'

target 'TEST' do
  # Comment the next line if you don't want to use dynamic frameworks
  use_frameworks!
   pod 'Reveal-SDK', :configurations => ['Debug']
  # Pods for TEST

end
复制代码

configurations 设置表示只有Debug模式下开启,如果release是关闭状态.

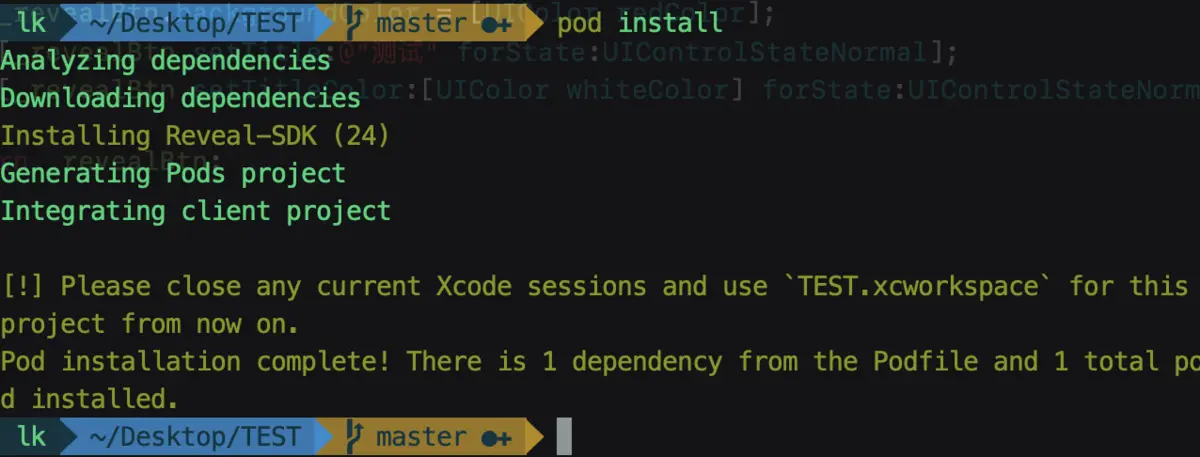

  • pod install进行集成

  • 集成之后,我们直接运行项目,同上面的结果
  • 打开reveal,也是同样的界面

我相信你已经学会了两种方式使用Reveal

######5.如何在越狱设备中安装Reveal呢?

  • 在平常开发中,如果你有越狱设备,那就非常好了.
  • 如果我们有个功能或者界面布局,你想参考其他APP的功能,你就可以通过越狱设备,在Cydia中安装Reveal.
  • 一般我们不借助类似Reveal的软件,我们是不能查看从AppStore下载的应用,为什么这么说? 我们没有办法把reveal注入到程序内部,所以你查看不到. 上面的两种方式,我们是主动注入到项目里的,这样我们可以查看到项目的界面结构

考虑 如果我们没有办法注入到想要查看的项目,我们有没有其他的方式呢? 答案是有的

  • 我们可以通过越狱设备中安装Reveal,来达到浏览项目结构的目的

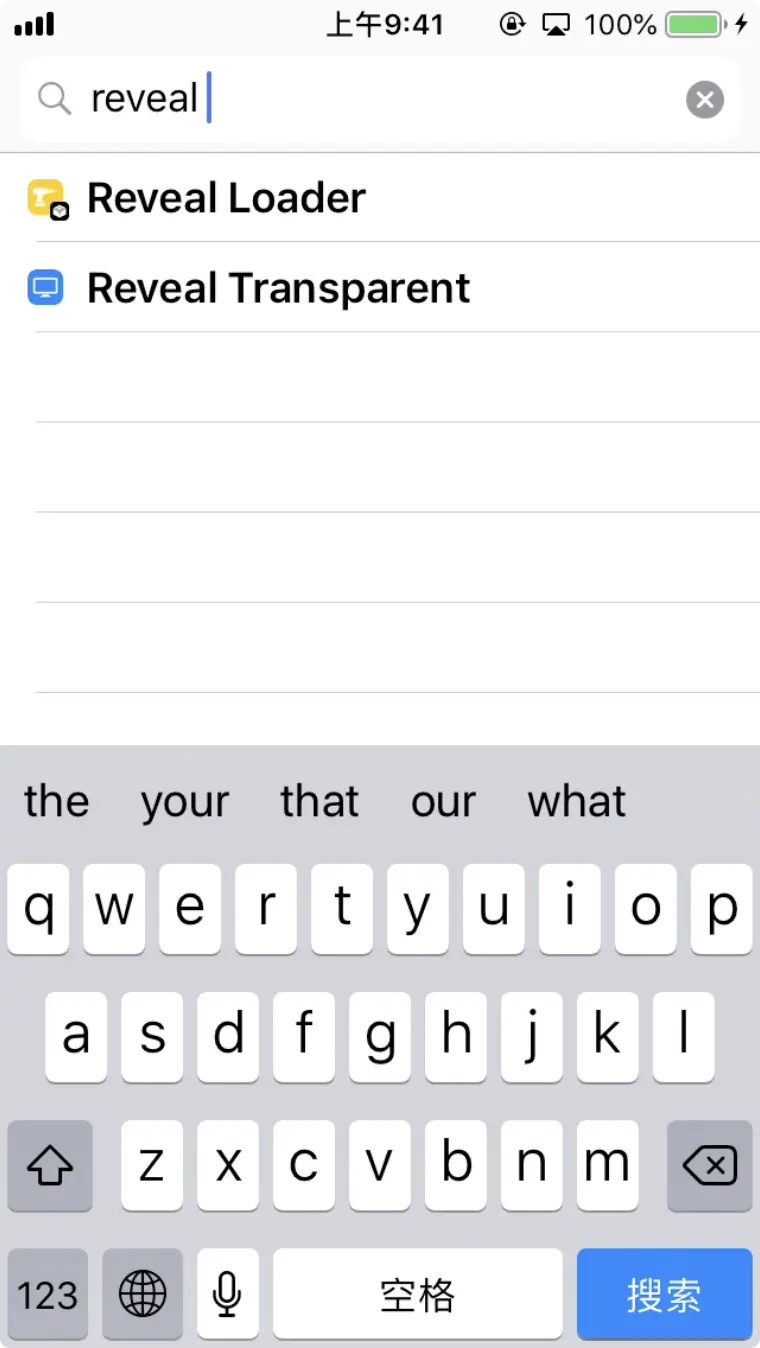

  • 我们找到Cydia,并打开,搜索reveal Loader

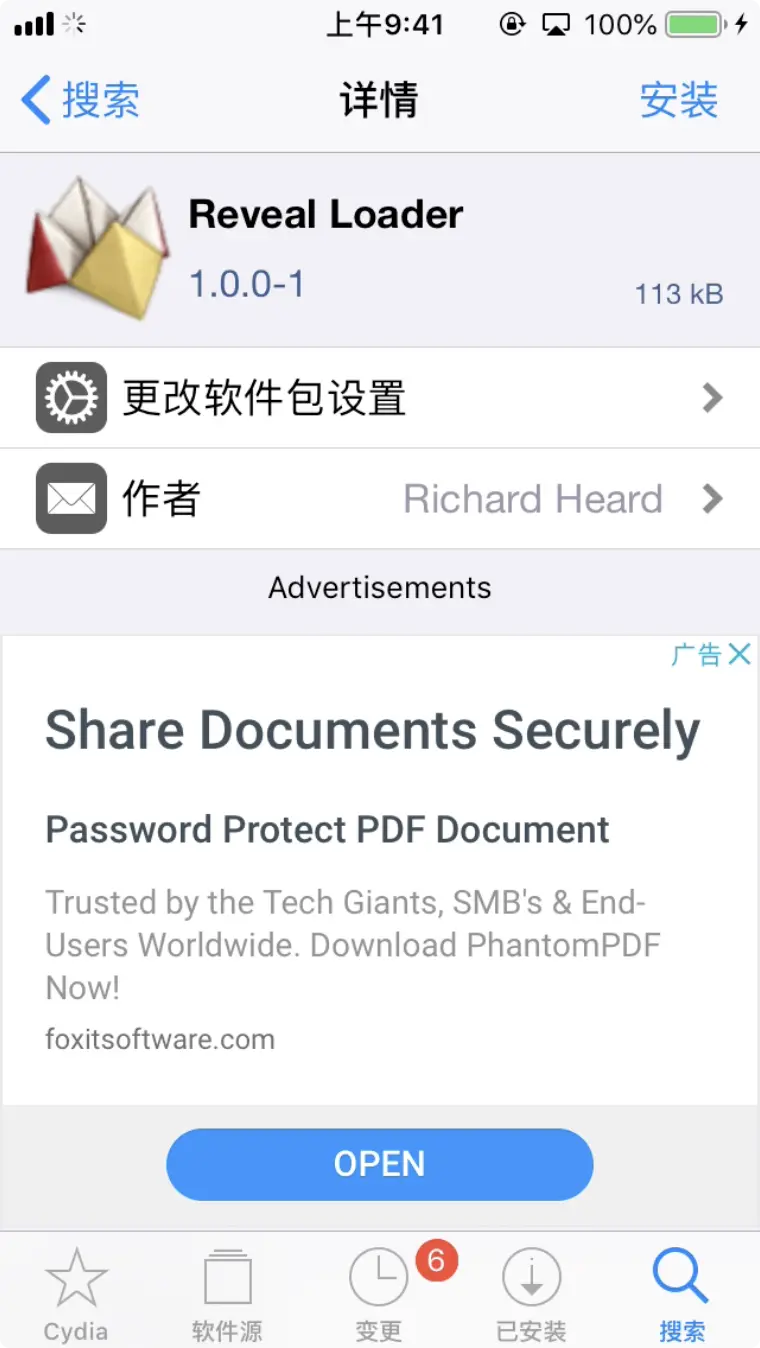

  • 我们点击reveal Loader,并安装

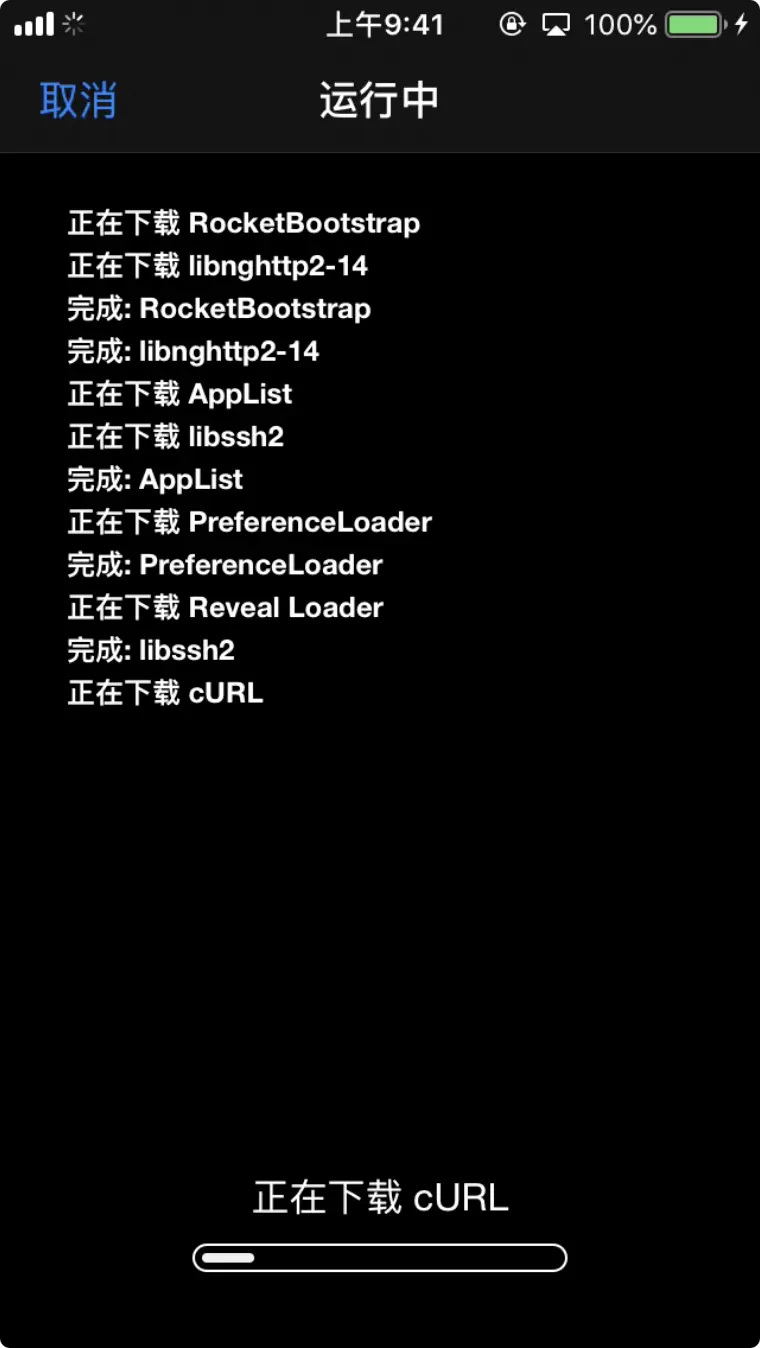

  • 安装1

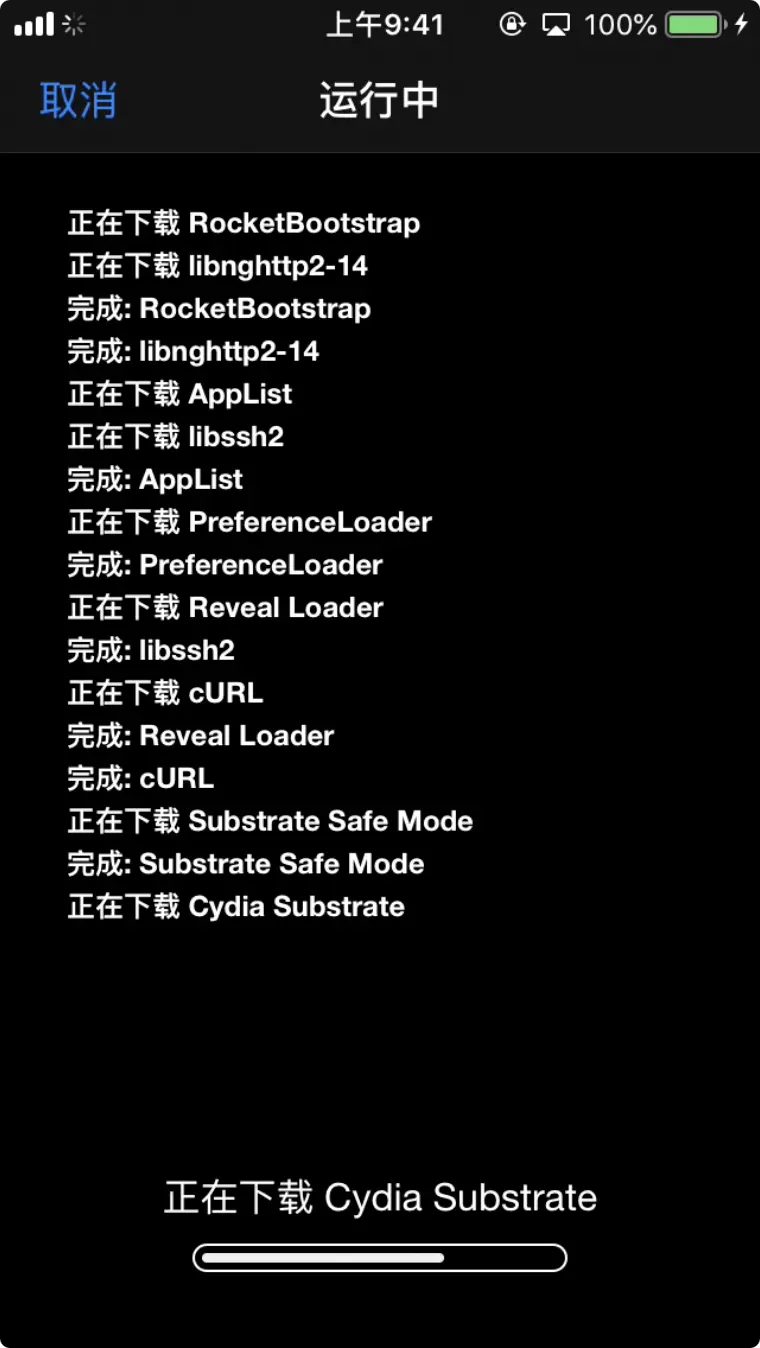

  • 安装2

  • 当我们安装完后,会提示你重启SpringBoard,我们进行重启就可以了.

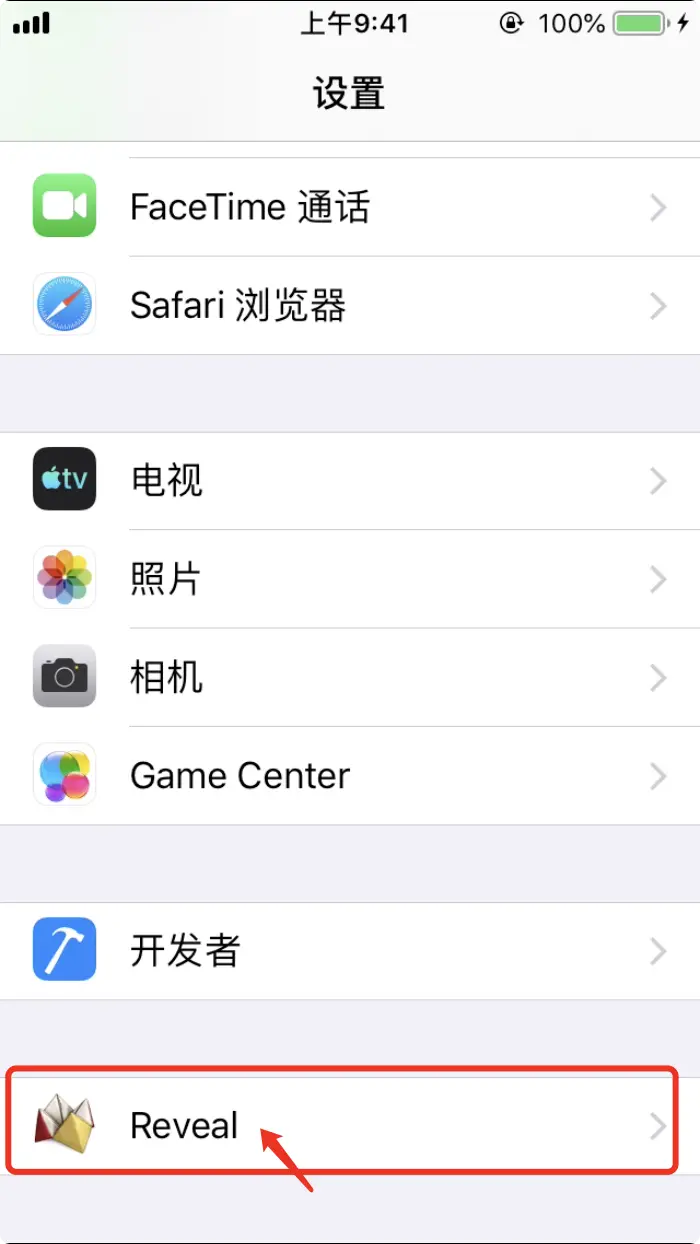

  • 重启完成后,我们可以在手机 设置 -> Reveal

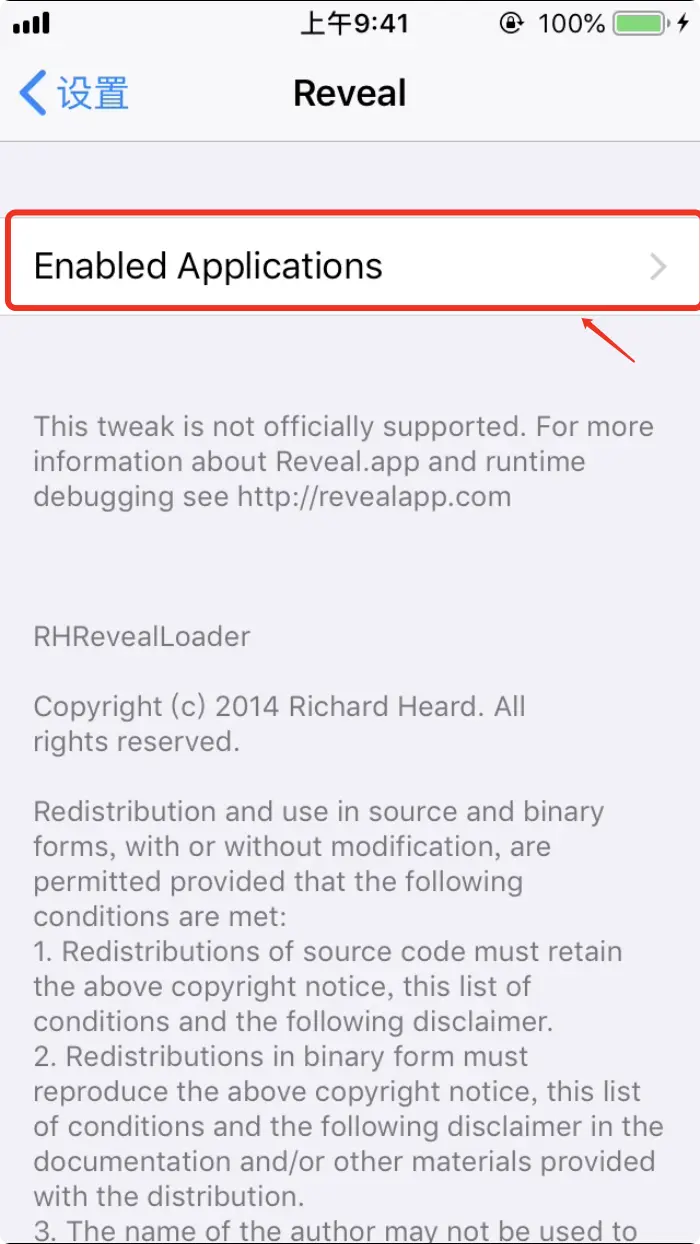

  • 点击reveal

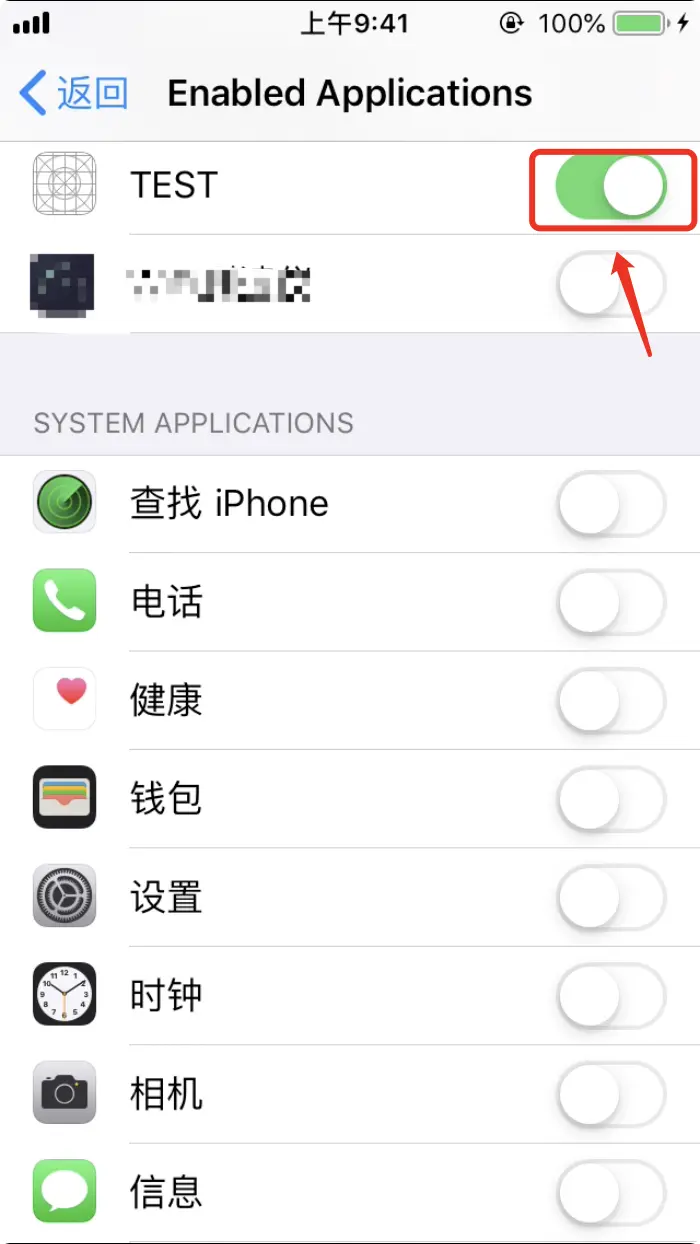

  • 找到TEST 开启权限

注意 是不是可以通过Reveal应用查看指定的应用呢? 答案是不可以. 我尝试很久,没有成功,最终找到了原因.

######解决Reveal无显示的问题?

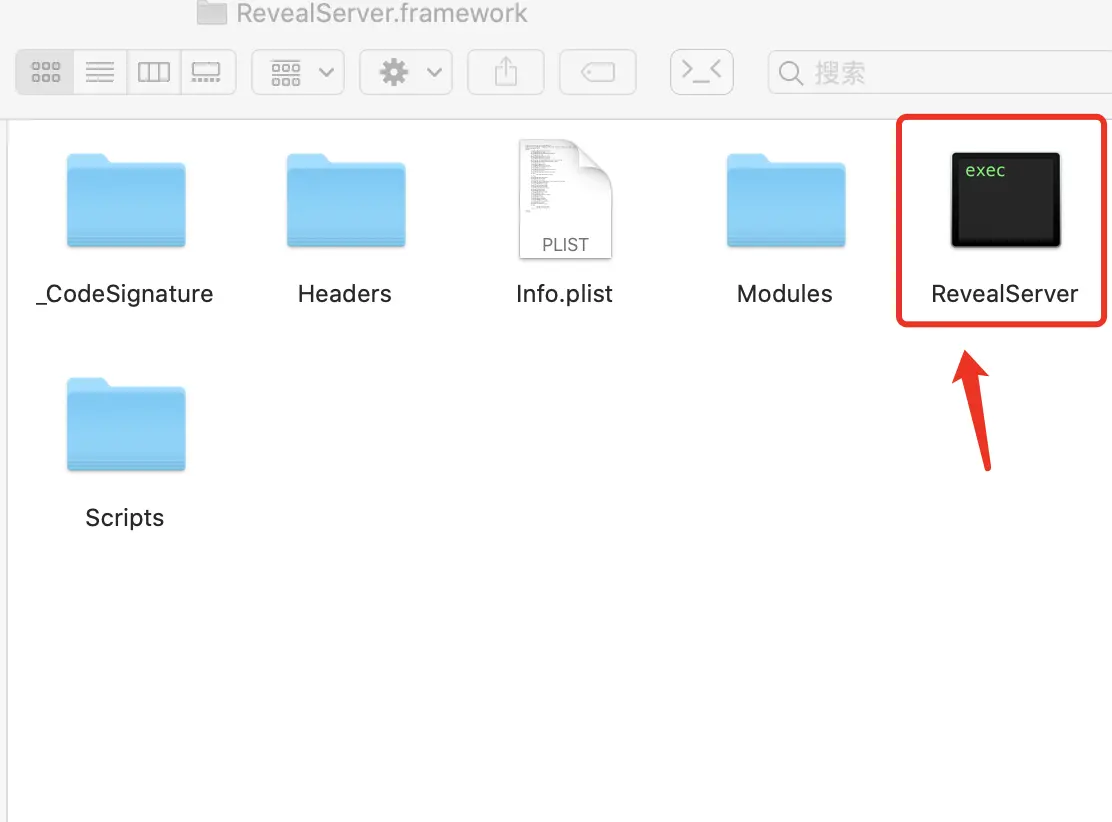

  • 1.我们需要从RevealServer.framework找到RevealServer

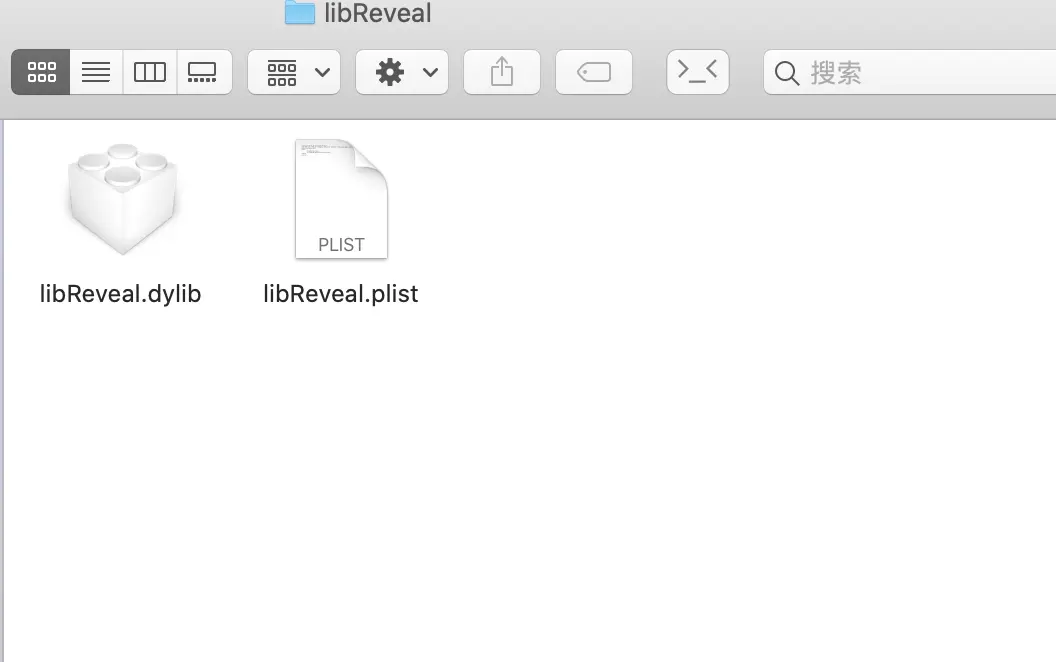

  • 2.把RevealServer重命名为libReveal.dylib

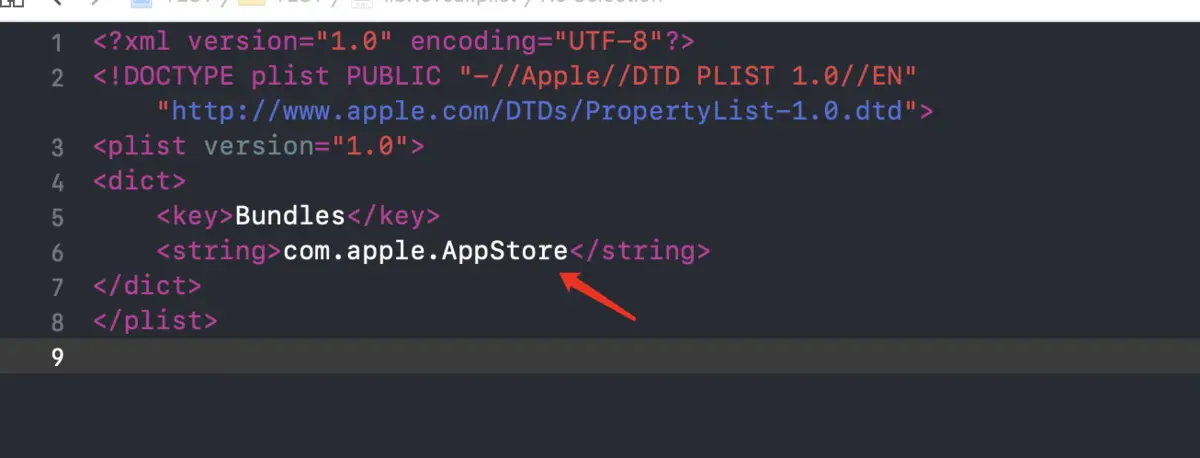

  • 3.并制作libReveal.plist文件,libReveal.plist内需要写入的内容

<dict>
	<key>Bundles</key>
	<string>com.apple.AppStore</string>
</dict>
复制代码

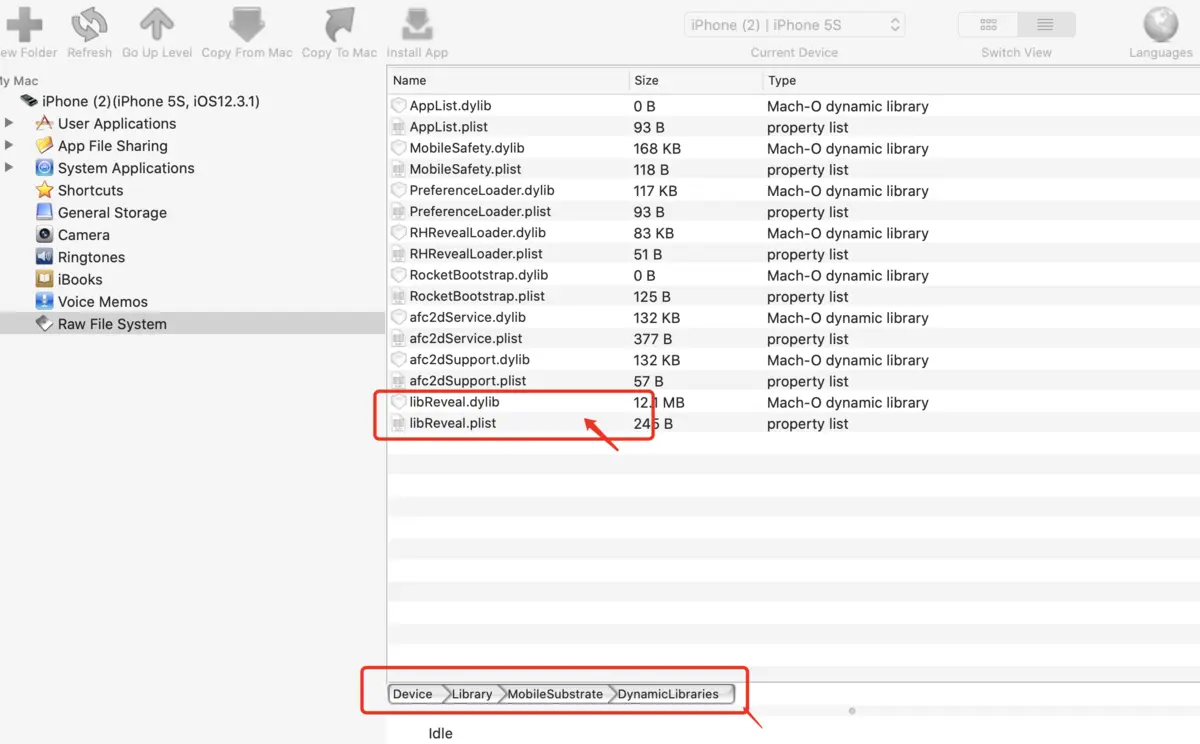

  • 4.把它们拷贝到手机的/Library/MobileSubstrate/DynamicLibraries/ 的目录下.

  • 5.重启启动手机后,可以查看需要浏览的应用. 完美越狱手机重启后不受影响 非完美越狱手机需要重新越狱

  • 6.打开Reveal 查看下应用

####6.总结

通过本篇文章的学习,相信你对Reveal有了深刻的了解. 如何使用Reveal,大家应该清楚了. 本篇文章主要讲了三种方式是用Reveal.

  • 通过使用Reveal自带的FrameWork
  • 通过使用pod集成
  • 通过越狱设备安装Reveal 通过越狱设备一系列操作后,把其他应用也可以在Reveal显示,查看应用的界面结构.
  • 除了使用iFunBox拷贝文件,也可以用终端命令SCP(这里的工具,下篇文章中会介绍)
  • 希望持续关注,很多精彩的内容下面继续呈现.
  • 欢迎大家留言,及时交流.
