SpringCloud入门笔记03：Ribbon-负载均衡

zephyr
1,653 阅读6分钟

本文所构建的代码已上传至Github(注意切换分支) ，所有代码均亲测有效，祝食用愉快。

之前的项目springcloud-demo中，我们使用了单机的服务提供者（user-service），而在实际的生产环境中，服务提供方肯定会以多台部署（集群）的方式提供以保障服务高可用，这种情况下，很容易想到需要写一个负载均衡算法来调用。而Spring Cloud Eureka已提供了负载均衡组件Robbin，只需要少量代码、配置即可快速投入使用

一、基础使用

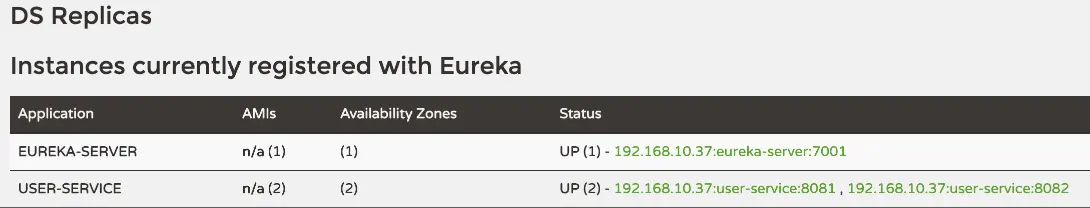

1.1 提供2个user-service实例

1.2 修改注入的RestTemplate实例

@Configuration
public class SysConfiguration {

    // 添加@LoadBalanced注解
    @Bean
    @LoadBalanced
    public RestTemplate restTemplate(){
        return new RestTemplate();
    }
}

1.3 修改服务调用方的服务调用方式：不再使用host:port方式调用，而直接根据服务名(spring.application.name)调用

@RestController
@RequestMapping("consumer/sysUser/")
public class SysUserController {
    @Resource
    private RestTemplate restTemplate;

    @RequestMapping("selectById")
    public SysUser selectById(Integer id) {
        String url = "http://user-service/sysUser/selectById?id=" + id;
        return restTemplate.getForObject(url, SysUser.class);
    }

}

1.4 改造服务提供方，输出请求ip

@RequestMapping("sysUser")
@RestController
public class SysUserController {

    @Resource
    private SysUserService sysUserService;

    @Resource
    private HttpServletRequest request;

    @RequestMapping("selectById")
    public SysUser selectById(Integer id ){
        System.err.println(request.getRequestURL());
        return sysUserService.selectById(id);
    }
}

1.5 多次请求后，user-service的打印信息

http://127.0.0.1:8081/sysUser/selectById
http://127.0.0.1:8082/sysUser/selectById
http://127.0.0.1:8081/sysUser/selectById
http://127.0.0.1:8082/sysUser/selectById

二、源码进阶

2.1 核心对象

2个重点自动配置类：

  • RibbonAutoConfiguration.java：将RibbonLoadBalancerClient注入Spring容器
  • LoadBalancerAutoConfiguration.java：将LoadBalancerRequestFactory对象、LoadBalancerInterceptor对象注入Spring容器，获取所有被@LoadBalance标记的RestTemplate对象，并挨个添加LoadBalancerInterceptor对象。

2.1.1 @LoadBalanced

  • javadoc:Annotation to mark a RestTemplate bean to be configured to use a LoadBalancerClient.
  • 含义：标记会被转换成LoadBalancerClient的RestTemplate对象

2.1.2 LoadBalancerClient：

  • javadoc:Represents a client-side load balancer.
  • 大致含义：客户端负载均衡器。
  • 由RibbonAutoConfiguration默认提供的RibbonLoadBalancerClient对象：
    @Configuration
@Conditional(RibbonAutoConfiguration.RibbonClassesConditions.class)
@RibbonClients
@AutoConfigureAfter(
        name = "org.springframework.cloud.netflix.eureka.EurekaClientAutoConfiguration")
@AutoConfigureBefore({ LoadBalancerAutoConfiguration.class,
        AsyncLoadBalancerAutoConfiguration.class })
@EnableConfigurationProperties({ RibbonEagerLoadProperties.class,
        ServerIntrospectorProperties.class })
public class RibbonAutoConfiguration {
    ...
    @Bean
    @ConditionalOnMissingBean(LoadBalancerClient.class)
    public LoadBalancerClient loadBalancerClient() {
        return new RibbonLoadBalancerClient(springClientFactory());
    }
    ...
}

2.1.3 LoadBalancerRequestFactory:

  • javadoc：Creates LoadBalancerRequests for LoadBalancerInterceptor and RetryLoadBalancerInterceptor. Applies LoadBalancerRequestTransformers to the intercepted HttpRequest.
  • 大致含义：将HttpRequest转化为LoadBalancerRequest并提供给LoadBalancerRequests或LoadBalancerInterceptor。（如果有提供自定义LoadBalancerRequestTransformers实现，也可在转化中执行）
  • LoadBalancerRequestFactory实例在LoadBalancerAutoConfiguration中注入：
    @Configuration(proxyBeanMethods = false)
@ConditionalOnClass(RestTemplate.class)
@ConditionalOnBean(LoadBalancerClient.class)
@EnableConfigurationProperties(LoadBalancerRetryProperties.class)
public class LoadBalancerAutoConfiguration {
    // 获取到所有被@LoadBalanced标记的RestTemplate对象
    @LoadBalanced
    @Autowired(required = false)
    private List<RestTemplate> restTemplates = Collections.emptyList();
    ...
    @Bean
    @ConditionalOnMissingBean
    public LoadBalancerRequestFactory loadBalancerRequestFactory(
            LoadBalancerClient loadBalancerClient) {
        return new LoadBalancerRequestFactory(loadBalancerClient, this.transformers);
    }
    ...
}

2.1.4 LoadBalancerInterceptor (implements ClientHttpRequestInterceptor)

  • ClientHttpRequestInterceptor的javadoc：Intercepts client-side HTTP requests. Implementations of this interface can be registered with the RestTemplate, as to modify the outgoing ClientHttpRequest and/or the incoming ClientHttpResponse.
  • 含义：拦截客户端的http请求，将接收到的HttpRequest转化成ClientHttpRequest，并最终返回ClientHttpResponse
  • 可以看到，loadBalancerInterceptor在LoadBalancerAutoConfiguration.LoadBalancerInterceptorConfig#restTemplateCustomizer添加到restTemplate的拦截器列表。而创建loadBalancerInterceptor所需的loadBalancerClient、requestFactory就是上面Ribbon默认注入的。
@Configuration(proxyBeanMethods = false)
@ConditionalOnClass(RestTemplate.class)
@ConditionalOnBean(LoadBalancerClient.class)
@EnableConfigurationProperties(LoadBalancerRetryProperties.class)
public class LoadBalancerAutoConfiguration {
    ...
    @Configuration(proxyBeanMethods = false)
	@ConditionalOnMissingClass("org.springframework.retry.support.RetryTemplate")
	static class LoadBalancerInterceptorConfig {

		@Bean
		public LoadBalancerInterceptor ribbonInterceptor(
				LoadBalancerClient loadBalancerClient,
				LoadBalancerRequestFactory requestFactory) {
			return new LoadBalancerInterceptor(loadBalancerClient, requestFactory);
		}

		@Bean
		@ConditionalOnMissingBean
		public RestTemplateCustomizer restTemplateCustomizer(
				final LoadBalancerInterceptor loadBalancerInterceptor) {
			return restTemplate -> {
				List<ClientHttpRequestInterceptor> list = new ArrayList<>(
						restTemplate.getInterceptors());
				list.add(loadBalancerInterceptor);
				restTemplate.setInterceptors(list);
			};
		}
        ...
	}
    ...
}

2.2 请求地址替换

上一章节中，服务调用者在代码中请求的地址是"http://user-service/sysUser/selectById"，盲猜是Ribbon将地址中的“user-service”替换成了实际的请求地址，实际上是LoadBalancerInterceptor帮助我们做了这件事。

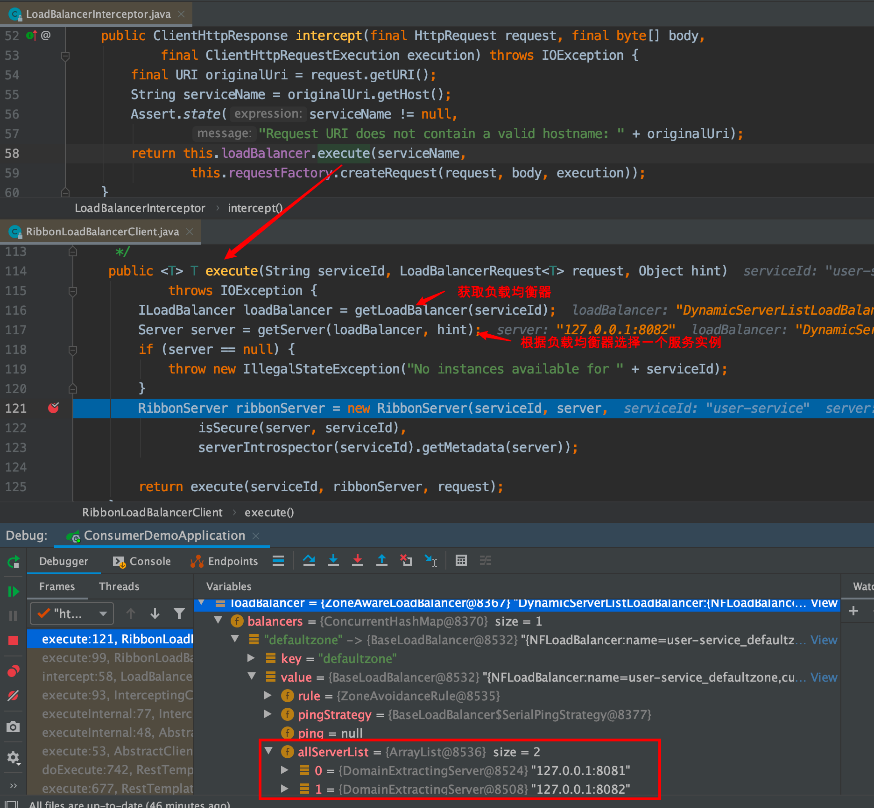

通过前一小结的分析 现在我们来简单地追踪一下源码，看一下Ribbon是如何实现的：


其中的loadBalancer、requestFactory就是上面提到的RibbonLoadBalancerClient与LoadBalancerRequestFactory对象。

2.3 负载均衡策略

2.3.1 轮询：默认的负载均衡策略

2.3.1.1 负载均衡策略模式的选取

追踪源码可以发现，是BaseLoadBalancer中的rule对象，默认注入的是轮询类型的Rule。

public class BaseLoadBalancer extends AbstractLoadBalancer implements
        PrimeConnections.PrimeConnectionListener, IClientConfigAware {
    private final static IRule DEFAULT_RULE = new RoundRobinRule();
    ...
    protected IRule rule = DEFAULT_RULE;
    ...
    public Server chooseServer(Object key) {
        if (counter == null) {
            counter = createCounter();
        }
        counter.increment();
        if (rule == null) {
            return null;
        } else {
            try {
                return rule.choose(key);
            } catch (Exception e) {
                logger.warn("LoadBalancer [{}]:  Error choosing server for key {}", name, key, e);
                return null;
            }
        }
    }
    ...
}

也可以写个单元测试来验证：

@SpringBootTest(classes = ConsumerDemoApplication.class)
public class LoadBalanceTest {

    @Autowired
    RibbonLoadBalancerClient client;

    @Test
    public void test(){
        for (int i = 0; i < 10; i++) {
            ServiceInstance instance = this.client.choose("user-service");
            System.out.println(instance.getHost() + ":" + instance.getPort());
        }
    }
}

可以看到，缺失是轮询请求的：

127.0.0.1:8081
127.0.0.1:8082
127.0.0.1:8081
127.0.0.1:8082
127.0.0.1:8081
127.0.0.1:8082
127.0.0.1:8081
127.0.0.1:8082
127.0.0.1:8081
127.0.0.1:8082

2.3.2 修改负载均衡策略

  • 可以根据IRule接口的实现，看看SpringCloud提供了那些负载均衡实现
    AbstractLoadBalancerRule.java
AvailabilityFilteringRule.java
BestAvailableRule.java
ClientConfigEnabledRoundRobinRule.java
PredicateBasedRule.java
RandomRule.java
ResponseTimeWeightedRule.java
RetryRule.java
RoundRobinRule.java
WeightedResponseTimeRule.java
ZoneAvoidanceRule.java
  • 修改yml配置： 格式是：{服务名称}.ribbon.NFLoadBalancerRuleClassName，值就是IRule的实现类。
    user-service:
    ribbon:
        NFLoadBalancerRuleClassName: com.netflix.loadbalancer.RandomRule
  • 重新执行单测，可以发现已经变成随机请求：
    127.0.0.1:8082
127.0.0.1:8081
127.0.0.1:8082
127.0.0.1:8081
127.0.0.1:8081
127.0.0.1:8081
127.0.0.1:8082
127.0.0.1:8081
127.0.0.1:8081
127.0.0.1:8081

三、重试机制

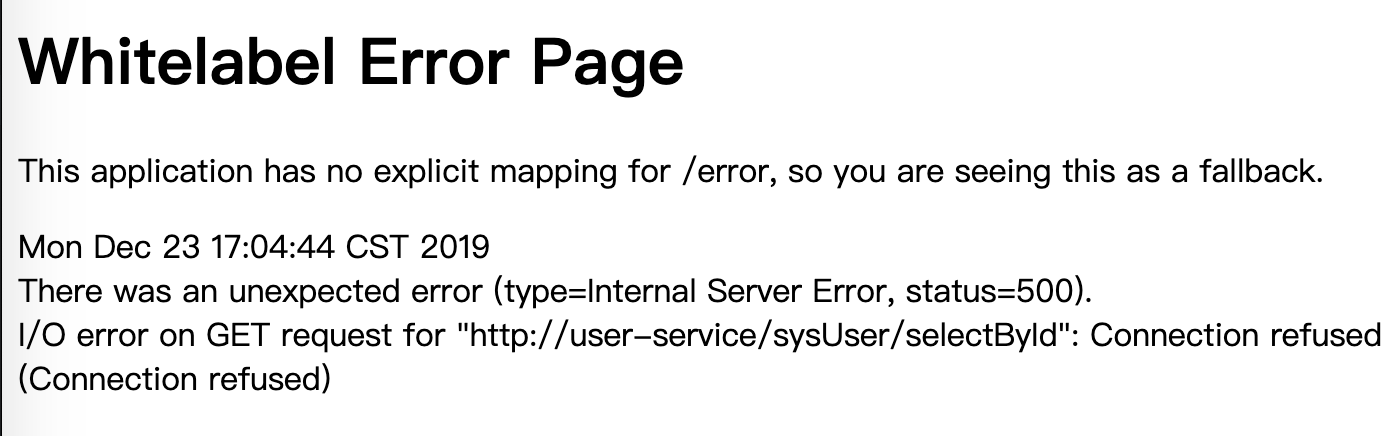

Eureka的服务治理强调了CAP原则中的AP，即可用性和可靠性。它与Zookeeper这一类强调CP（一致性，可靠性）的服务治理框架最大的区别在于：Eureka为了实现更高的服务可用性，牺牲了一定的一致性，极端情况下它宁愿接收故障实例也不愿丢掉健康实例，正如我们上面所说的自我保护机制。 但是，此时如果我们调用了这些不正常的服务，调用就会失败，从而导致其它服务不能正常工作！这显然不是我们愿意看到的。如果现在user-service注册了8081、8082台实例，consumer-demo启动Ribbon负载均衡，此时我们停掉user-service的8082示例。eureka-server中针对user-service中还记录着8082实例，此时consumer-demo轮询到8082将报如下错误信息，但user-service的8081实例是可以提供服务的：

在这种情况下，我们希望Ribbon能自动重试其他可用实例，如果其余实例都宕机，再返回连接不可用的信息

3.1 新增pom依赖

<dependency>
    <groupId>org.springframework.retry</groupId>
    <artifactId>spring-retry</artifactId>
</dependency>

3.2 新增配置

# 开启Spring Cloud的重试功能
spring.cloud.loadbalancer.retry.enabled=true
# Ribbon的连接超时时间
user-service.ribbon.ConnectTimeout=250
# Ribbon的数据读取超时时间
user-service.ribbon.ReadTimeout=1000
# 是否对所有操作都进行重试
user-service.ribbon.OkToRetryOnAllOperations=true
# 切换实例的重试次数
user-service.ribbon.MaxAutoRetriesNextServer=1
# 对当前实例的重试次数
user-service.ribbon.MaxAutoRetries=1

可以看到，Ribbon能够实现自动重试而不会返回8082实例的错误信息。

四、补充知识

4.1 @Autowire冷知识

在使用@Autowire或@Resource获取Spring容器中对象时，同时写上自定义注解，将或获取到被自定义注解标记的对象，下面用代码来简单演示一下：

  • 定义2个注解：Anno1.java、Anno2.java注意需要在注解上添加@Qualifier注解
    @Documented
@Qualifier
@Retention(RetentionPolicy.RUNTIME)
@Target({ElementType.METHOD,ElementType.FIELD})
public @interface Anno1 {
}

    @Documented
@Qualifier
@Retention(RetentionPolicy.RUNTIME)
@Target({ElementType.METHOD,ElementType.FIELD})
public @interface Anno2 {
}
  • 定义一个类，用于提交到Spring容器：MyService.java
    public class MyService {
}
  • 定义配置类，用于提交多个MyService实例：MyConfig.java
    @Configuration
public class MyConfig {

    @Bean
    @Anno1
    public MyService instance11(){
        return new MyService();
    }
    @Bean
    @Anno1
    public MyService instance12(){
        return new MyService();
    }
    @Bean
    @Anno2
    public MyService instance21(){
        return new MyService();
    }
    @Bean
    @Anno2
    public MyService instance22(){
        return new MyService();
    }
    @Bean
    @Anno2
    public MyService instance23(){
        return new MyService();
    }
    @Bean
    public MyService instance01(){
        return new MyService();
    }
    @Bean
    public MyService instance02(){
        return new MyService();
    }
}
  • 从Spring容器获取MyService实例
    @Autowired
private List<MyService> instanceList00;

@Anno1
@Autowired
private List<MyService> instanceList01;

@Autowired
@Anno2
private List<MyService> instanceList02;

@Test
public void AutowireTest(){
	System.err.println(instanceList00.size());
	System.err.println(instanceList01.size());
	System.err.println(instanceList02.size());
}

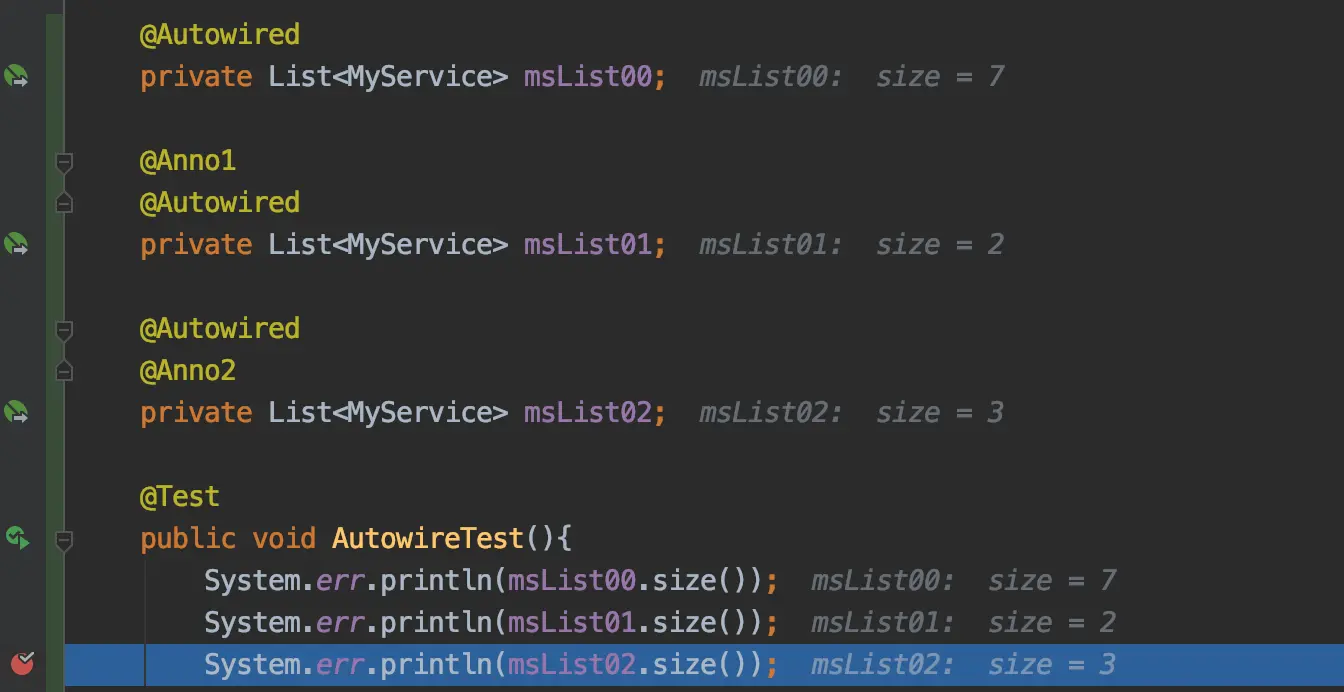

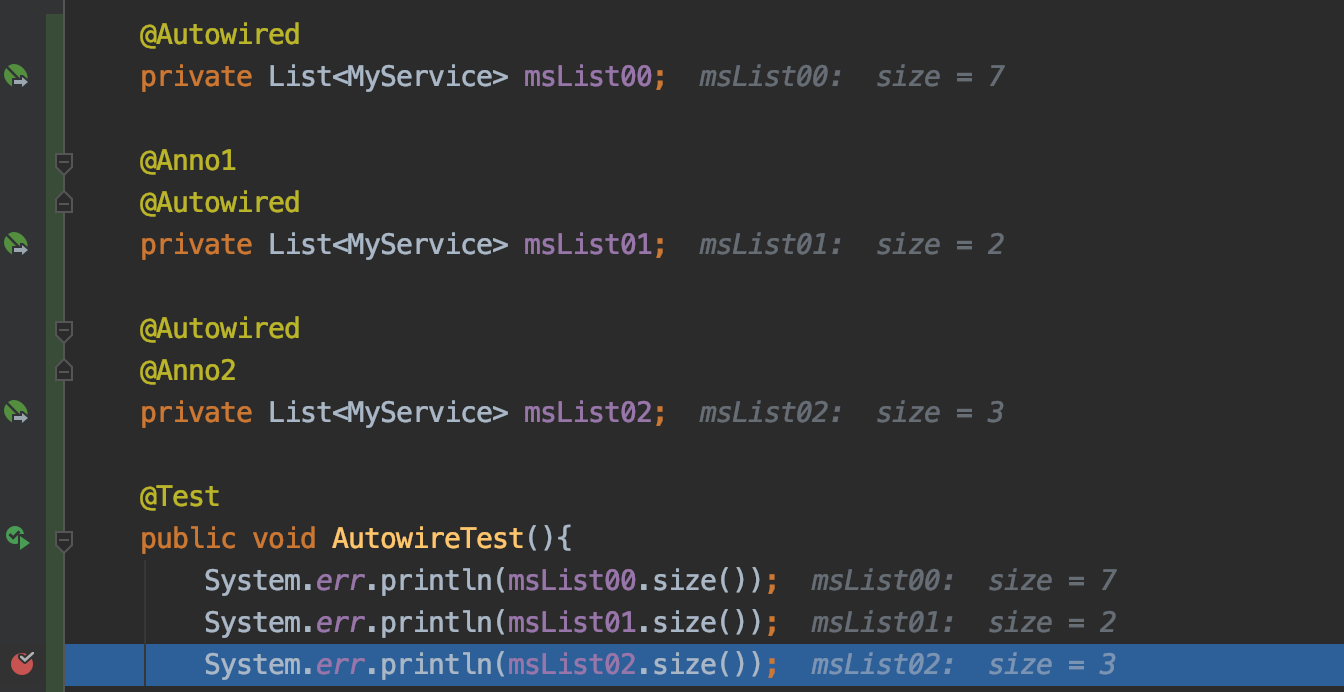

  • 效果：
