浏览器渲染原理 浅析

Alan丶J
206 阅读6分钟

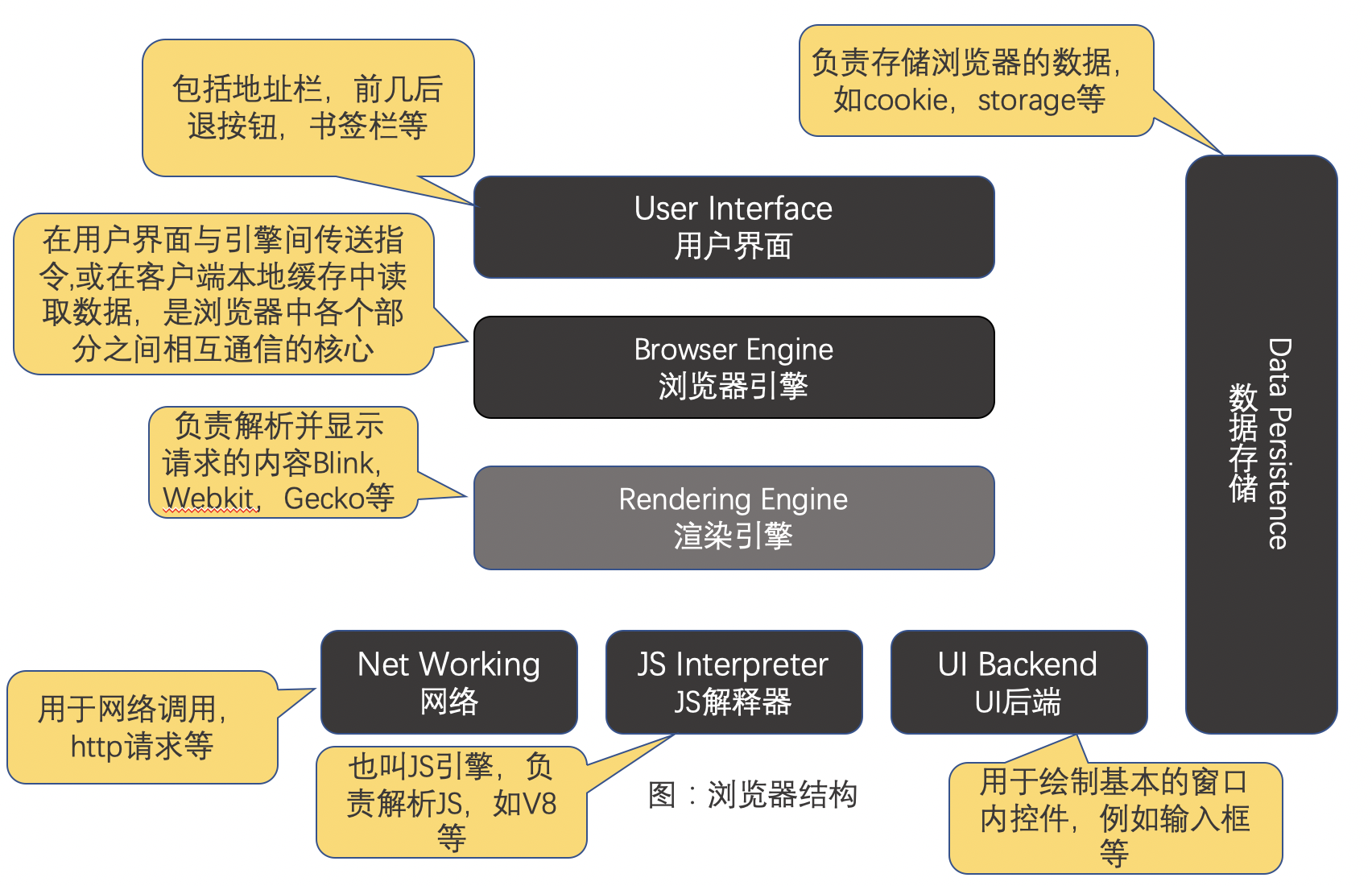

Webkit 渲染引擎组成

  • 渲染引擎由七部分组成：

从输入 URL 到页面完全展示，这段时间发生了什么？

  • 从输入 URL 到页面展示大致分为以下四步。
  1. 浏览器引擎对 URL 进行解析，发起请求 -->
  2. TCP 三次握手，建立连接，浏览器客户端向服务端发送报文，传输数据 -->
  3. 进入后端服务，如 Apache，Node 服务等，后端根据 URL 执行后端逻辑，处理请求，响应报文-->
  4. 浏览器接收到返回信息，下载资源（html,css,js 等资源），开始解析。。
  • 渲染引擎整个渲染过程如下：

渲染主流程

  • 浏览器从接收到 html，css，js 等资源到用户看到界面要经历以下几个步骤：
  1. 解析（解析 HTML 生成 DOM 树，解析 CSS 生成 CSSOM 树），
  2. 渲染（将 DOM 树与 CSSOM 树合并在一起生成渲染树，具有一定视觉效果），
  3. 布局（计算位置等信息，为每个节点分配固定坐标），
  4. 绘制（遍历所有节点，由 UI 后端绘制）

First - 解析

  1. 浏览器获得资源后，也就是我们写的代码（HTML,CSS,JS），计算机是不认识的，它只认识 0、1 这种字节数据，浏览器接收到这些字节数据后会将字节数据转换为字符串。
  2. 当转换为字符后，浏览器创建了自定义的解析器来解析 HTML，这种解析算法会对 HTML 代码进行标记化和树构建。
  3. 标记化是词法分析过程，将输入内容解析成多个标记，包括起始标记、结束标记、属性名称和属性值。

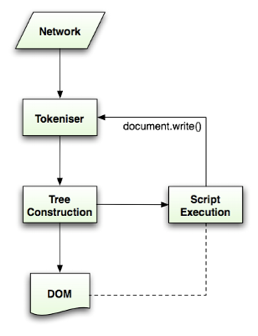

  4. 标记化生成器会识别标记，然后传递给树构造器，然后接受下一个字符，识别下一个标记，如此往复直至全部输入结束。如图：
  • 至此，字符串被转换为标记。

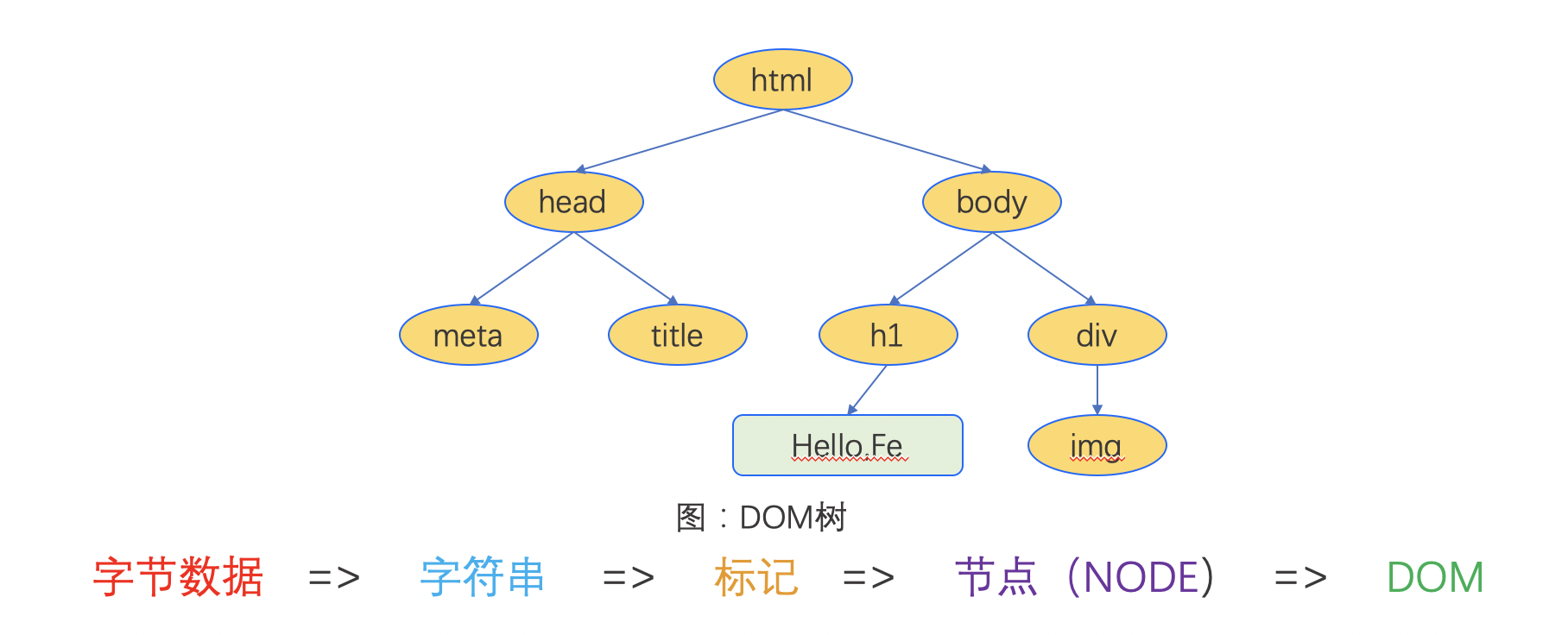

  • 解析算法结束，会将标记转换为节点（NODE），最后根据节点之间的联系生成 DOM 树。

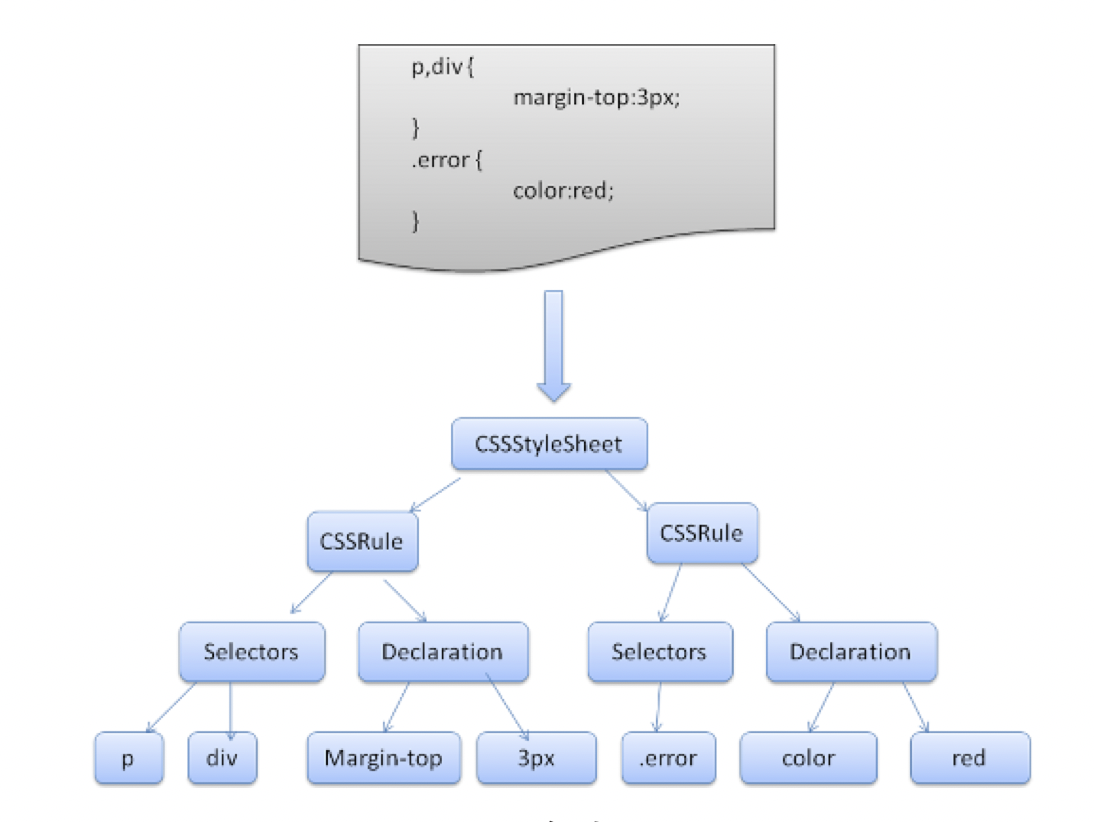

  • DOM 树生成完毕。下一步，是将 CSS 解析生成 CSSOM 树。 5.CSSOM 树转换过程和 DOM 类似，但与解析 DOM 不同的是，webkit 用的是 Flex 和 Bison 解析器生成器，通过 CSS 语法文件自动创建解析器，他会自下而上的进行解析，最后将 CSS 文件解析成 StyleSheet 对象，如图。

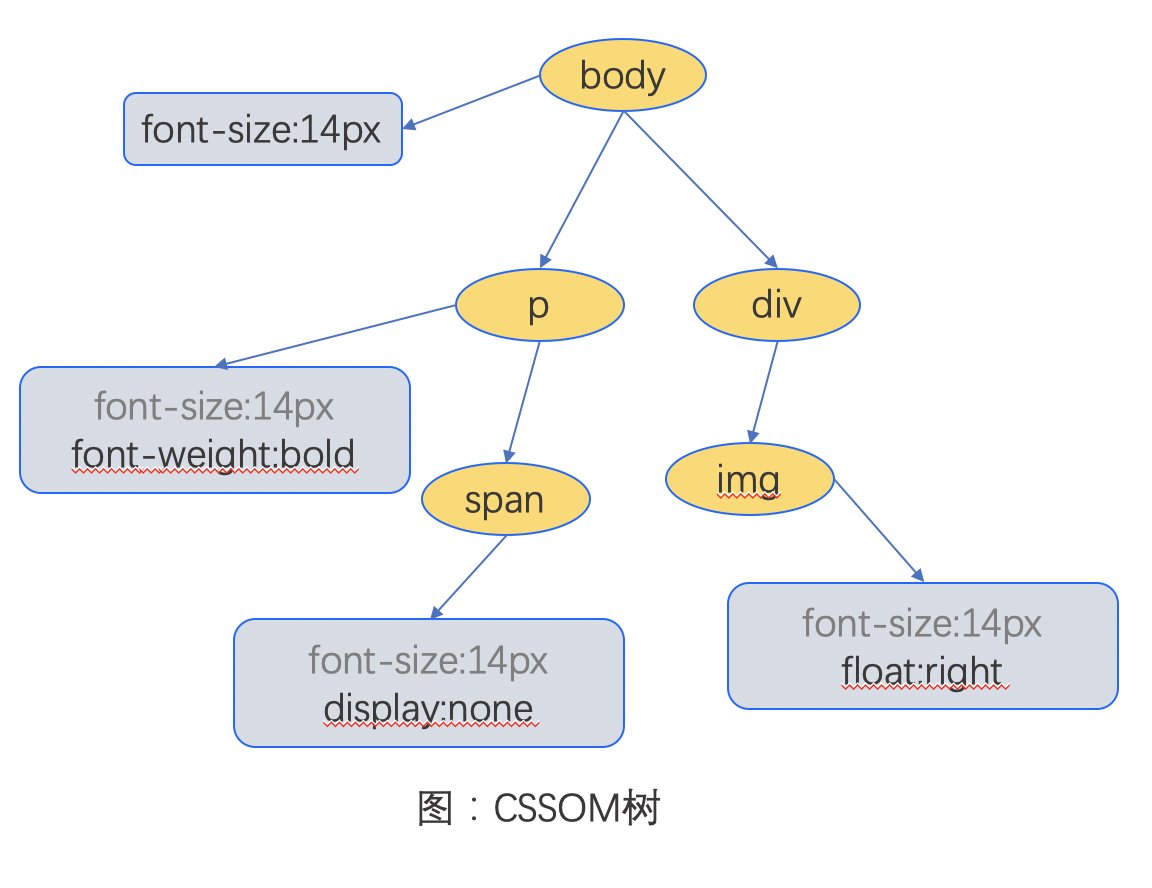

  • 解析完成后，开始确定每个节点的样式，最终转化为 CSSOM 树，这一过程比较消耗资源，因为这一过程是递归 CSSOM 树的，并且建议书写 CSS 时减少使用关系型选择器。解析完成后生成如下 CSSOM 树。

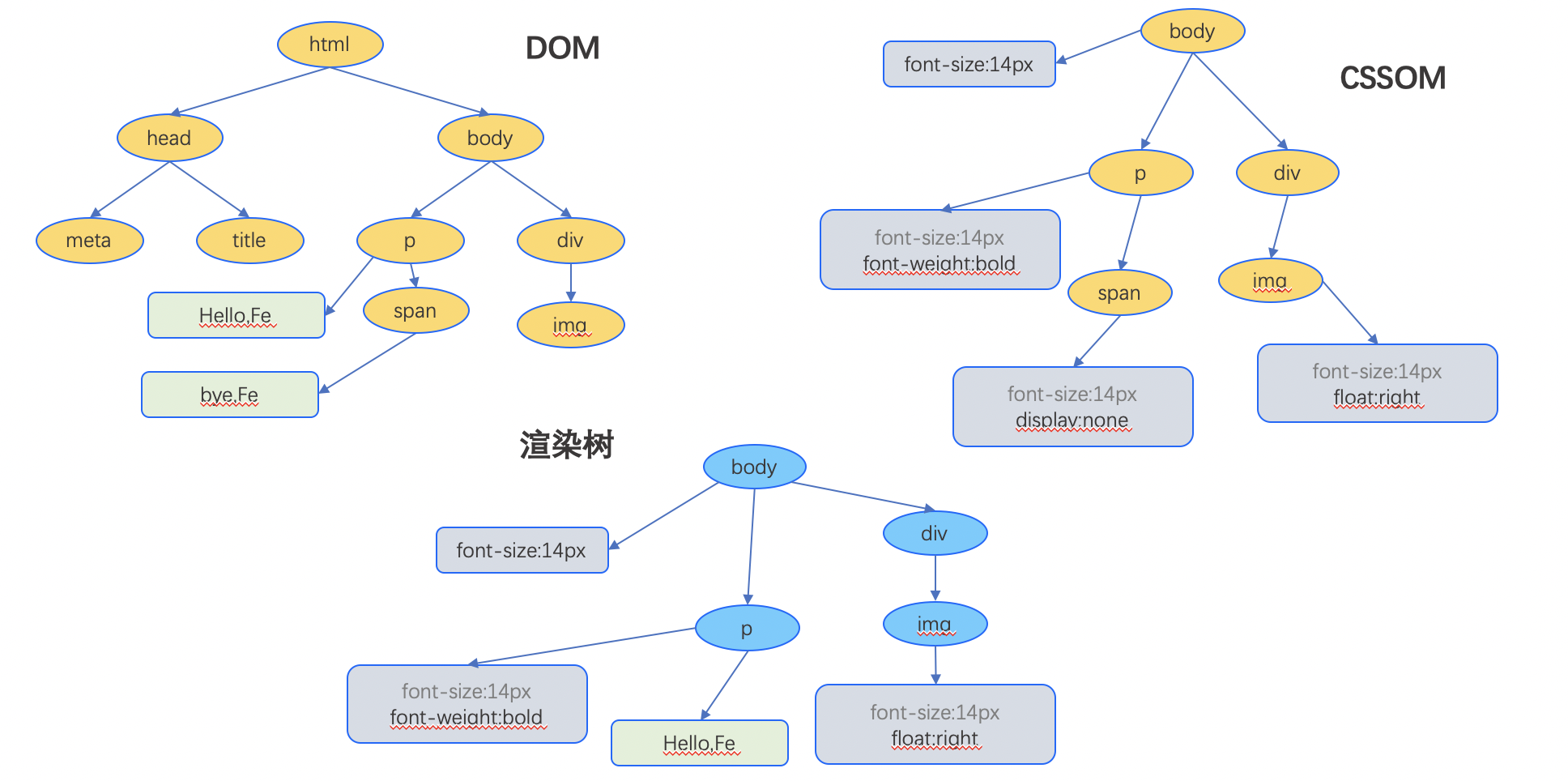

  • 解析的最后一步，生成渲染树，如图：

  • 在构建 DOM 树的同时，浏览器就开始构建渲染树了。渲染树是由可视化元素按照其显示的顺序而组成的树，也是文档的可视化表示。
  • 构建会按照正常的顺序执行，根据 display 的属性不同，对同一个节点创建对应类型的渲染器。
  • 渲染树与 DOM 树是相对应的，但不一一对应，非可视化的元素不会插入渲染树中，例如 head 元素，以及 display 属性值为 none 的元素（visibility:hidden 会显示）。

Second - 布局与绘制

  1. 布局（Layout）:前面提到的渲染树中并不包含节点的位置和大小信息，计算这些信息的过程称为布局（layout）。
  2. HTML 采用基于流的布局模型，只需要遍历一次就可以计算出所有的几何信息。布局按照从左至右，从上至下的顺序遍历文档。 布局是个递归的过程，它从根渲染器开始然后递归遍历所有子渲染器。每个渲染器都有一个“layout”方法，每个渲染器都会调用需要进行布局的子代的layout方法。
  3. 绘制（Painting）：在绘制阶段，遍历渲染树，调用渲染器的 paint()方法在屏幕上显示其内容。渲染树的绘制工作是由浏览器的UI 后端组件完成的。
  4. 绘制顺序：绘制的顺序就是元素进入堆栈样式上下文的顺序，渲染器的堆栈顺序如下：
  5. background color
  6. background image
  7. border
  8. children
  9. outline

相关优化渲染 Tips: - 重绘（Repaint）与回流（Reflow）

重绘和回流会在我们设置节点样式时频繁出现，同时也会对性能产生一定影响。

  • 重绘是当节点需要更改外观而不会影响布局的，比如改变 color,就是重绘。回流是布局或者几何属性需要改变就称为回流。
  • 重绘不一定发生回流，回流一定会发生重绘。回流比重绘需要更多的成本，子节点进行回流会引起父节点一系列的回流。
  • 当 DOM 结构越复杂时，需要重绘的元素也就越多。所以 dom 应该保持简单，特别是那些要做动画的，或者要监听 scroll/mousemove 事件的。
  • 影响性能操作： 改变字体 添加或删除样式 定位或浮动（能用 transform 就不用定位和浮动）

Tips: 为什么操作 DOM 慢

这个问题比较基础，生成 DOM 是渲染引擎做的事，在代码中遇到 script 脚本就会启用** JS 引擎**，js 操作 DOM 就变成了两个引擎之间的协作与交互。操作 DOM 多了，就会进行线程之间的通信，消耗性能，造成页面卡顿.

Tips: 阻塞渲染

  1. 什么是阻塞渲染，渲染的前提是生成渲染树，所以在解析 HTML 和 CSS 的时候会阻塞渲染。如果想优化渲染，就尽量保持 DOM 扁平层级，并保持优化 CSS 选择器。
  2. 其次，解析器在遇到 script 标签时会立即执行脚本，这时停止解析 DOM，知道脚本执行完成，如果脚本是外部的就会加载外部资源，所以，首屏渲染不要加载 script，这也是将 script 标签放在 body 后面的原因。
  3. 现在多数都使用在 script 标签中加上 defer 和 async 属性。
  4. defer 属性表示 JS 文件会并行下载，脚本将在页面完成解析时执行，这时候可以把 script 标签放到任意位置。
  5. async 属性将 JS 文件标记为异步，脚本相对于页面的其余部分异步地执行（当页面继续进行解析时，脚本将被执行）。

参考资料

  1. 高效前端：Web 高效编程与优化实践 —— 李银城
  2. How Browsers Work: Behind the scenes of modern web browsers：www.html5rocks.com/en/tutorial…
  3. developers.google.com/web/fundame…
