前言

本文是鄙人学习 UML 及与其密切相关的软件过程之总结，有很多不深入，不透彻及个人揣测之处。请读者参考为主，不要全信其中的观点。

UML的来历

UML来自于80年代末的面向对象运动及90年代的软件过程方法学的研究。在面向对象分析（OOA）中，大家需要一种编程语言独立的表示方法，来让大家都能理解一个抽象模型。有另外一波人则是在研究软件工程如何分析需求，交付让客户满意的产品。开始时大家都是闭门造车，各有各的别别窍，最终这波人聚集到一起，请OMG组织来评评理。经过很多努力后形成了UML标准。

从起源来看，你就能理解UML为什么不仅有类图，还有用例图，活动图，部署图这些乱七八糟的图。另外，UML只是一个表示方法，一种图示语言。它和某种软件开发过程无关，最常见的误解就是把它和RUP一块讲。

下面的两节，如果你有不同意见，请记住这是《重构》作者，极限编程创始人，Spring框架依赖注入的总结者，微服务的布道师，一代宗师Martin Fowler的观点哦！不管你服不服，我反正是服了。🤔

UML类图与代码的映射关系

首先要明白一点，UML类图，尤其是那些依赖、关联、组合、聚合等关系，和代码没有必然的对应关系——不同的编程语言可以有不同的实现方式。UML类图的作者，早期很可能是某些组织中的一种职位：OO系统分析员。他们的工作是分析现实世界的用户需求，把它们抽象为对象世界的类。说他们不会编程都有可能哦！把UML和编程语言分开，会让你在学习时避免极大的困惑。

再次强调：在UML和代码之间，并不存在严格的对应，只有一种相似。

  1. 原则一：UML图是为了突出重点，方便在开会时讨论，随手在白板上书画，不要在其中放入太多细节。
  2. 属性（property）有两种表示形式：类框内的字段，或者关联。而它们之间取舍的原则是对应的数据类型是否值得强调。比如简单的类型用框内字段，复杂的类型用关联。所以看到关联的那条实线，你脑海中可以想象，这就是类的一个字段。
  3. 依赖这个虚线箭头也是为了强调。两个类之间有依赖的原因太多了，而上面的属性就是一种依赖。当你需要强调依赖关系的时候才画这条线，而不是把线拉的到处都是。
  4. 聚合其实是没有特殊意义的，它就是属性，是一个历史遗留的符号。不要使用聚合。而组合则暗示了两件事情：部分只属于一个主体实例；部分和主体的生命周期相同。

好了，知道类框图那个基本图形，以及上面这几点，就差不多了。马丁福勒说道，不要试图使用你知道的所有图示法；少量使用至今的图要比被人遗忘的复杂模型更好。

同样，少量能记得住的可用知识要比看一次忘一次的教条更好。

UML的哪些图比较重要，哪些图可有可无

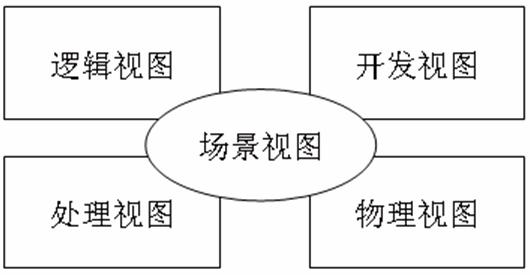

下一节要提到的RUP有一个著名的（4+1）视图模型，参见文章：架构蓝图--软件架构 "4+1" 视图模型

4+1

每个视图只能反映事物的某个切面，自然视图越多越好。然而现实的中小项目不会有这么详细的架构和文档。下面说说我结合书本和经验对UML各个视图的理解：

  1. 静态视图：
    • 类图：最常见图形，有用，但不要用的花里胡哨
    • 包图：不太常见，对巨大代码量有用，主要用反映包之间的依赖
  2. 动态视图：
    • 活动图：常见，有用。但不必拘泥于UML格式，更宽泛的格式可以让业务也能看懂
    • 时序图：常见，有用。同样不要画的花里胡哨（Martin建议返回的箭头别画）
    • 协作图：时序图的马甲，不常见
    • 状态图：不太常见，但对特定领域（例如订单）有用
  3. 过程类视图：
    • 用例图：不建议使用，还不如直接用文字列清楚。尤其是<<include>>等版型，非要用的话请只用<<include>>
    • 组件图：用于架构驱动和组件驱动。在如今微服务场景下，可能类似服务拓扑图，有用
    • 部署图：较常见，有用

RUP

RUP的全称是Rational统一过程。Rational就是个公司（由前面那几个造轮子的人合伙创建），它卖Rose这款产品（大概是集成了Visio，Project这些功能，能画图，甚至还能生成代码），后来被IBM收购了，成为后者几大产品线之一。

RUP的核心主要是用例驱动和迭代式开发。 迭代式开发自然是最初的瀑布式开发（瀑布方法应该是来源于其它工程行业，比如建筑）的改革：它要解决瀑布方法把风险都积累到最后一个月的问题，因此强调要把开发过程分为多个构建周期，每次都要交付一部分功能。 用例驱动则确保了最终的交付物满足客户的预期。结合迭代式开发，可以保证最重要的功能优先被交付。

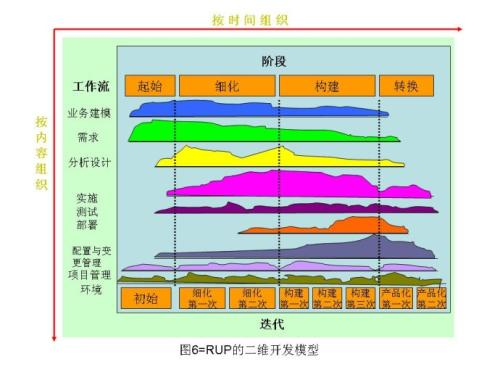

当然RUP的内涵远大于此，以下是它最经典的开发模型图。

RUP

RUP确实是它被创造的九十年代的最优实践。当时还没有什么互联网，主要的软件系统就是大型组织内部的大型系统，RUP是一个适合这种系统的方法。但这个过程本身是非常庞大笨重的，在适应中小型项目时会让人抓狂。

敏捷

如同JavaEE厚重的Enterprise Bean催生了轻量级的Spring，自然也有人对RUP看不下去了。于是，一帮人宣布不要搞的那么复杂，要以人为本，Show me the code，这帮人聚集起来搞了个宣言，就是敏捷宣言。

个体与交互 重于 过程和工具
可用的软件 重于 完备的文档
客户协作 重于 合同谈判
响应变化 重于 遵循计划

在敏捷这面大旗下，涌现了一批脍炙人口的方法和概念。极限编程、TDD、SCRUM、Sprint等等。现在的程序员谈的都是user story，Jira一统了天下。

关于用例（Use Case）和功能（Feature）以及User Story的关系和区别，马丁福勒解释如下：

  • 用例描述Actors怎样使用系统。
  • 功能则用来划分系统，从而可以在多轮迭代中分别实现。
  • 往往是用例先行，用来描述用户需求。功能则是用例的细化。
  • User Story是极限编程对Feature的别称。

马丁福勒推荐Cockburn的《Writing Effective Use Cases》。这本书我没有去读，倒是作者的名字成功地引起了我的注意。🤭

我个人的理解，应该是类似RUP中业务用例和系统用例的关系。而《大象——Thinking In UML》3.3.5节也总结了这个问题，大意是用例是使用者视角，而功能是软件系统视角——我们应该首先强调使用者视角。

回归敏捷

敏捷方法先在小型项目上大行其道，逐渐地大型公司开始拥抱敏捷，尤其是微软这样的公司带头之后，软件公司再不搞敏捷就落伍了。

不过，2018年中旬一位当年参与宣言的大佬Ron Jeffries发文，你们大家是不是忘了敏捷的核心价值观了？应该远离“虚假敏捷”或“黑暗敏捷”，更接近敏捷宣言的价值观和原则。贴两段原话吧：

当公司开始采用敏捷时，通常意味着他们正在努力改进工作方式。借助各种不同风格的指导和培训，他们可以提高问题的可见度，有助于高层管理人员和整个公司做出更明智的决策。也就是说对企业是有利的。 但往往会给开发人员造成更多干扰，减少工作时间，压力增大，并被要求“走得更快”。这对开发人员来说是不利的，最终也会对企业造成不利影响，因为做得不好的“敏捷”会导致更多的缺陷和更慢的进展。通常，优秀的开发人员会离开这样的企业，导致企业效率比采用“敏捷”之前还要低下。

为公司或企业工作通常意味着有些事情是由上层决定的，然后在整个组织中实施和推广。在使用 SAFe、LeSS 和其他方法进行大规模 Scrum 实施时通常会发生这样的情况。然后，大多数人将被要求实施这些决策，他们可能没有经过适当的培训和指导，也不理解背后的真实意图。

上面两段话让人颇有同感，相信很有人有类似的经历。我的一位前领导就说过，估算Story Point的敏捷方法比较压榨程序员。

我顺便问了一下老婆SAFe是咋回事，她们公司今年开始引入SAFe。讨论下来，SAFe似乎是一个Scrum of Scrum，并且其核心是所有的工程师参与决策，且所有的工程师能顶替所有模块（全栈😂）。流程确实较多，推进有很多难以施行的点，但是以人为本这点倒是暗合敏捷宣言的精髓啊！

最后以Ron Jefferies的建议结尾吧：

  • 每一两周交付一次可运行、经过测试的集成软件。提升你的技能，直到可以每天开发出一个完全可操作的软件版本，一天内进行多次。
  • 保持软件设计的简洁。随着软件的演化，其设计将趋于复杂和笨拙。要始终有意识地抵制和扭转这种趋势，并以连续细小的步骤进行重构，尽可能保持进度的稳定和一致。
  • 使用当前的软件增量作为与产品负责人和管理人员进行对话的基础，与他们讨论接下来将会发生什么，以及他们想要你做些什么。

参考资料
