本篇文章将通过以下两个方面内容进行阐述：
- OpenGL绘制方式详解
- Modern OpenGL ES： ndk编程——画一个三角形之NativeWindow
一、OpenGL绘制方式详解
简述
OpenGL绘制方式
OpenGL可以支持很多不同的图元类型，最基础的为点，线，或三角形。线和三角形可以组合成条带，循环体或者扇面三角形。点，线，或三角形也是大部分图象硬件设备支持的基础图元类型。
点绘制
点可以通过单一的顶点来表示，点实际上不存在面积，在OpenGL中它通过屏幕上的一个矩形区域来模拟，在渲染点源的时候，OpenGL会通过光栅化规则类判断点的位置。以点位中心绘制一个四边形区域，四边形区域的边长等于点的大小，它是一个固定的状态，可以调用函数glPointSIze()设置。
OPenGL渲染点的时候，每个点的片元的会执行片元着色器，在本质上都是屏幕上的方形区域，而每个像素都可以使用不同的颜色来着色。OPenGL的片元着色器提供了一种特殊的内置变量来完成，叫gl_PointCoord,其中包含了当前片元在点区域内的坐标信息，它只能在片元着色器中工作，它的值只对点的渲染游戏
线，条带与循环线
OpenGL中的线表示一条线段，一个线可以通过两个顶点来表达，多段线可以使用多个线段链接来表示，首尾闭合的多段线叫循环线，线的宽度可以由glLineWidth()来设置
三角形，条带和扇面
三角形的方式绘制时每个三角形之间都是互相独立的，如果以三角形的方式绘制一个矩形那么需要绘制两个三角形，提供6个顶点。

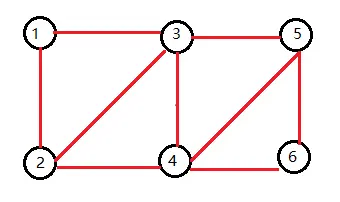

条带绘制需要4个顶点，前三个顶点构成第一个三角形，后继的顶点将与之前三角形的后两个顶点一起构成新的三角形。

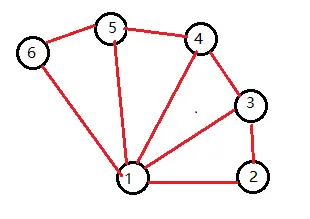

扇面绘制的时候，第一个顶点会作为一个共享点存在，它作为每一个后继三角形的组成部分，之后的每两个顶点都会与这个共享点组成新的三角形。

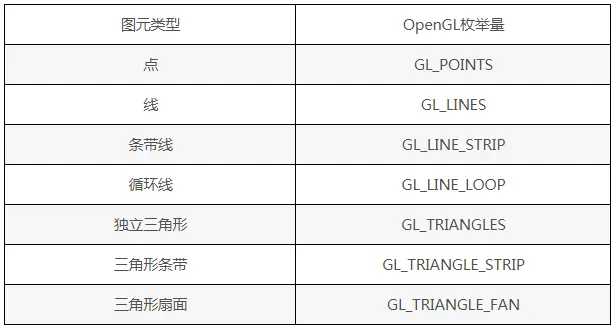

绘制方式和OpenGL枚举对应关系
绘制方式实例
先构建一个顶点数组
float points[] = {
-0.6f, 0.2f, 1.0f, 0.0f, 1.0f,
-0.6f, -0.2f, 1.0f, 1.0f, 1.0f,
-0.2f, 0.2f, 0.0f, 0.0f, 1.0f,
-0.2f, -0.2f, 1.0f, 0.0f, 0.0f,
0.2f, 0.2f, 0.0f, 0.0f, 1.0f,
0.2f, -0.2f, 0.0f, 1.0f, 0.0f,
};

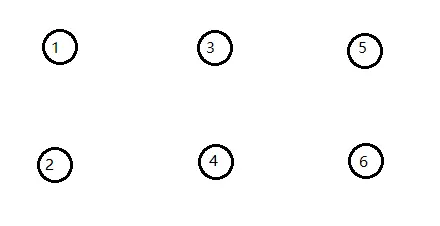

在空间中的分布位置及顺序

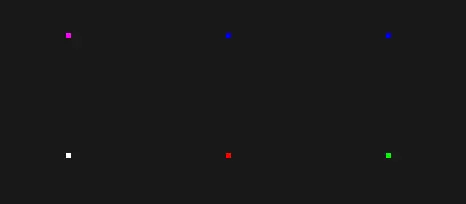

点绘制
设置点的大小
glPointSize(5);
glDrawArrays(GL_POINTS, 0, 6);
效果

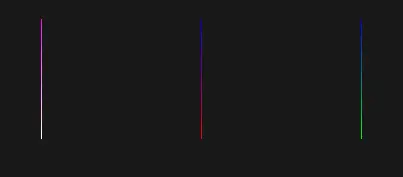

线段绘制
设置线段的宽
glLineWidth(10);
glDrawArrays(GL_LINES, 0, 6);
效果

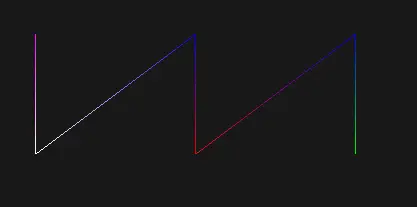

多线段绘制
glDrawArrays(GL_LINES, 0, 6);
效果

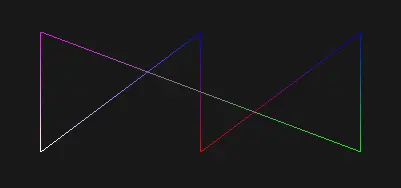

循环线绘制
glDrawArrays(GL_LINE_LOOP, 0, 6);
效果

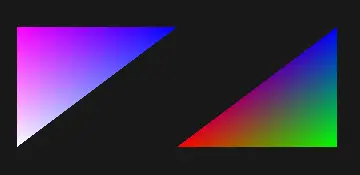

独立三角形绘制
一共六个顶点，相当于绘制了两个三角形
glDrawArrays(GL_TRIANGLES, 0, 6);
效果

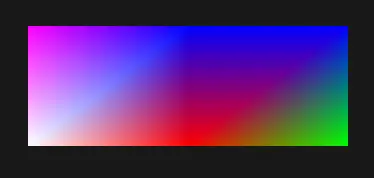

三角形条带绘制
绘制了六个三角形，组成了一个矩形
绘制
glDrawArrays(GL_TRIANGLE_STRIP0, 6);
效果
三角扇面绘制
以第一个点为共享点，和后续的点组成三角形。
重新构建顶点数组
float points[] = {
0.0f, 0.0f, 1.0f, 0.0f, 0.0f,
0.4f, 0.0f, 0.0f, 1.0f, 0.0f,
0.346f, 0.2f, 0.0f, 0.0f, 1.0f,
0.2f, 0.346f, 0.0f, 0.0f, 1.0f,
0.0f, 0.4f, 1.0f, 0.0f, 1.0f,
-0.2f, 0.346f, 1.0f, 1.0f, 1.0f,
};
在空间中的分布位置及顺序
绘制
glDrawArrays(GL_TRIANGLE_FAN, 0, 6);
效果

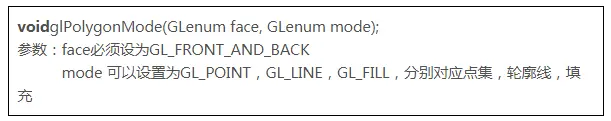

多边形渲染模式
可以将多边形渲染为点集，轮廓线或填充。
可以调用glPolygonMode()函数进行设置
以上面的扇形为例

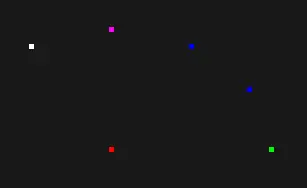

点集效果
glPolygonMode(GL_FRONT_AND_BACK ,GL_POINT);
轮廓线效果
glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);
填充效果
glPolygonMode(GL_FRONT_AND_BACK, GL_FILL);
二、Modern OpenGL ES： ndk编程——画一个三角形之NativeWindow
OpenGLES 3.0 需要链接到 下面库：
1 OpenGLES3.0 库 libGLESv2.lib 和 EGL 库 libEGL.lib
我们会在 android-ndk-r10c下的 platforms/android-21/arch-arm/usr/lib下找到这两个 libEGL.so 和 libGLEv3.so
2 OpenGLES3.0 应用程序也需要 包含 相关的 ES3.0 和 EGL 头文件
#include <EGL/egl.h>
#include <GLES3/gl3.h>
也可以包含 gl2ext.h 头文件，已包含一些opengl es的扩展性能
OpenGL ES3.0 写一个 三角形的demo:
内容：
1 用EGL创建on-screen 渲染surface
2 加载vertex/fragment shaders
3 创建shader 工程 ，编译shaders，并链接到shader 工程
4 设置viewport
5 重置 color buffer
6 渲染简单的形状
7 使颜色buffer的 内容在EGL window surface上可见
Android.mk：
Android 通过mk 文件来 导入外部c/c++库，并输出so共享库，以供Android platform调用。因此，Android ndk编程需要从 Android.mk入手
一般， 在mk文件中 以LOCAL开头的名字都是 ndk编译系统的 宏名，在编译时，会识别这些名字:
参考: blog.csdn.net/smfwuxiao/a…
**1.定义 当前路径 即 LOCAL_PATH **
LOCAL_PATH := $(call my-dir)
这个就是 当前Android工程 的Android.mk 所在的根目录
2. 定义编译导出的共享库的名字
LOCAL_MODULE := name
3. 定义c/c++宏
LOCAL_CFLAGS += -DANDROID
形如LOCAL_CFLAGS : = -D*想入这种形式 表明 要在全局（即所有的c/c++文件里）定义 *的 宏
4 列举出对应于同一模块的，要编译的源文件（注意不是头文件）
LOCAL_SRC_FILES := *.c /
**.c
...
5 包含源文件要用到的 头文件的路径，它是Android 工程目录jni根目录的相对路径
LOCAL_C_INCLUDES : = $(your-path)
6 告诉链接器在加载共享库的时候必须链接 系统.so共享库
LOCAL_LDLIBS : = **
7 指定应该链接到当前模块的静态库(可指定多个)。 当前模块是动态库时，才有意义
LOCAL_STATIC_LIBRARIES : = **
8 用于指向 一个特殊的Makefile，这个Makefile负责不同的功能
8.1 include
(BUILD_SHARED_LIBRARY) 表示将LOCAL_XXX等变量中 定义的信息收集起来， 确定要编译的文件，如何编译。 如果要编译静态库: BUILD_STATIC_LIBRARY
9 引入外部库
$(call import-module, name); name是ndk/sources根目录下的某个路径，一般我们把要导入的库，都会放在这个路径下
编写工程：
目的：
- 锻炼Android NDK 编程能力
纯C/C++编写，由于不需要编写java，因此我们必须找到activity底层启动的入口, 这也是在锻炼Android NDK 编程能力 - 学习能移植不同平台的opengl es
在学习OpenGL ES3.0 的知识点的同时，写一些demo，在写demo的同时，把一些公用的东西整理出一个工具集，供以后开发使用
实现步骤：
1 在Manifest.xml
参考： www.cnblogs.com/pilang/arch…
<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
package="com.openglesbook.HelloTriangle">
<application
android:label="HelloTriangle"
android:hasCode="false">
<activity android:name="android.app.NativeActivity"
android:label="HelloTriangle"
android:theme="@android:style/Theme.NoTitleBar.Fullscreen"
android:launchMode="singleTask"
android:configChanges="orientation|keyboardHidden">
<meta-data android:name="android.app.lib_name"
android:value="Hello_Triangle" />
<intent-filter>
<action android:name="android.intent.action.MAIN" />
<category android:name="android.intent.category.LAUNCHER" />
</intent-filter>
</activity>
</application>
<uses-feature android:glEsVersion="0x00030000"/>
<uses-sdk android:minSdkVersion="18"/>
</manifest>
1.相关说明：
详细说明请参看 参考
1.1 因为我们尝试只用 c/c++来开发应用程序， 所以将android:hasCode 设置为false，意思是不包含任何的JAVA的代码(除了内置组件类，比如Activity类)
1.2 <activity android:name="android.app.NativeActivity"...
NativeActivity是 实现Android 纯c/c++编程的关键，它是我们app启动的界面, 它里面有一个 静态字符串 META_DATA_LIB_NAME,
它定义了 组件需要从meta-data 中加载的共享so库。 正如
<meta-data android:name="android.app.lib_name"
android:value="Hello_Triangle"/>中指的， Hello_Triangle就是NativeActivity要加载的so文件。
1.3 我们下面就编写输出Hello_Triangle.so的 c/c++文件
2 入口函数及执行顺序
关于 纯C++的 Android NDK开发 可以参考： blog.csdn.net/gengshengho…
2.1 native_app_glue
native_app_glue 是Android 运行的一个模块， 它位于 ndk根目录下 Sources/android/目录下,
mk文件 定义了 将 native_app_glue作为静态库的语句:
LOCAL_PATH:= $(call my-dir)
include $(CLEAR_VARS)
LOCAL_MODULE:= android_native_app_glue
LOCAL_SRC_FILES:= android_native_app_glue.c
LOCAL_EXPORT_C_INCLUDES := $(LOCAL_PATH)
LOCAL_EXPORT_LDLIBS := -llog
include $(BUILD_STATIC_LIBRARY)
LOCAL_EXPORT_C_INCLUDES 是将 当前路径下的头文件，导到 我们工程的 mk根目录下, 它与LOCAL_C_INCLUDES功能是一样的都会 将 头文件 弄到 根目录下
android_native_glue.c 有一个程序入口函数：
static void* android_app_entry(void *param)
{
struct android_app *android_app = (struct android_app*)param;
......
android_main(android_app);
.....
}
可以看到android_app_entry 调用了 android_main，android_main 接收 android_app结构体参数
2.2 struct android_app
它定义在 android_native_app_glue.h 头文件里
因此，我们如果需要使用android_app的信息，必须包含此头文件
我们需要关心的信息有：
struct android_app{
void *userData; // 指向它内部状态的对象
......
ANativeActivity *activity; // app运行的activity
....
ANativeWindow *window; // app可以画上去的窗口
}
2.3 android_main 函数
它是我们自己创建的一个 main函数，在这个函数里面，我们可以完成 创建窗口，并运行opengl程序的功能。它就相当于Java层的GLSurfaceView。
/**
我们先看 Sample是如何创建窗口的.
**/
3. 纯C/C++ 创建Android 窗口
参考： jingyan.baidu.com/article/a50…
这篇文章比较给力，我就不罗嗦了。
创建完窗口后，后面会在这个窗口上 用OpenGLl来绘图。
参考
blog.csdn.net/jinghouxian…
blog.csdn.net/niu22120356…
