海创物联网一站式解决方案：三菱PLC点位状态采集控制与数据可视化

本文将以三菱FX5U型号的PLC作为采集控制对象，使用海创微联采集控制系统对PLC的点位进行采集和控制，然后将采集到的数据上传到海创物联网平台，海创物联网平台将数据实时可视化。

文章分为3部分：

  • 三菱PLC编程软件GX Works3的使用：PLC的连接，IP地址的修改，端口的分配，主程序的编写，转换、下载和点位的监控。

  • 海创微联采集控制系统的使用：控件的部署，采集和控制节点的使用。

  • 海创物联网平台的使用：产品和设备的创建，数据可视化。

想了解产品更多内容和获取产品软件请加下方微信，接下来进入正题。


官网介绍 ： 海创物联网 www.gkiiot.com

一、GX Works3

首先简单说明一下GX Works3的使用，GX Works3是三菱PLC的编程软件之一，用于编写梯形图和修改PLC参数等。

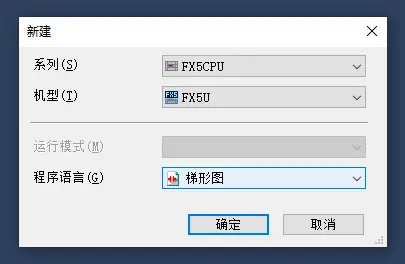

首先打开GX Works3，左上角新建一个工程，选择FX5U型号。


创建完成后如下所示，左边是项目树（导航），中间用于编写梯形图。


1. 连接PLC

点击在线，当前连接目标，因为是通过交换机，所以选择其他连接方式。

注：如果是新的PLC首次连接，选择直接连接CPU，然后将电脑IP修改为和PLC同一个网段，PLC和电脑用网线直连通讯，然后修改PLC的IP，重启PLC之后就可以通过交换机以太网通讯了。

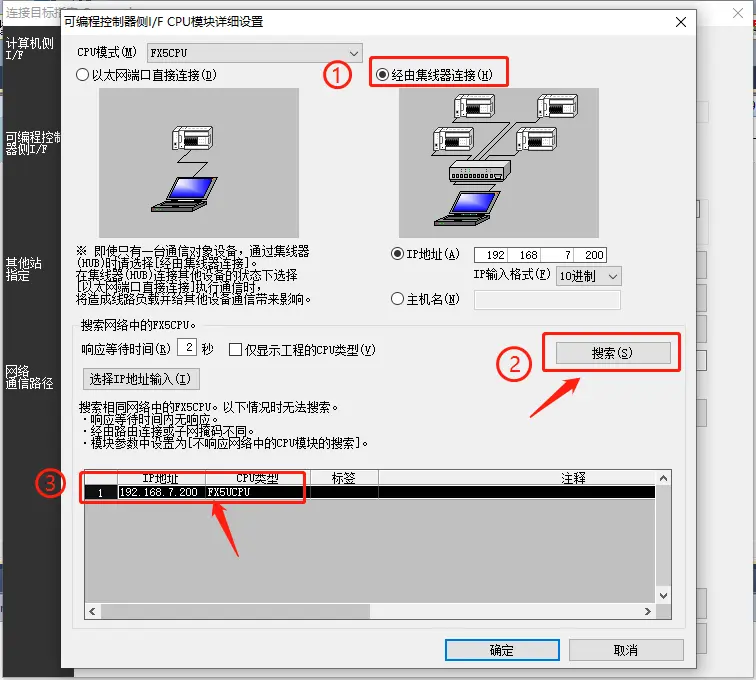

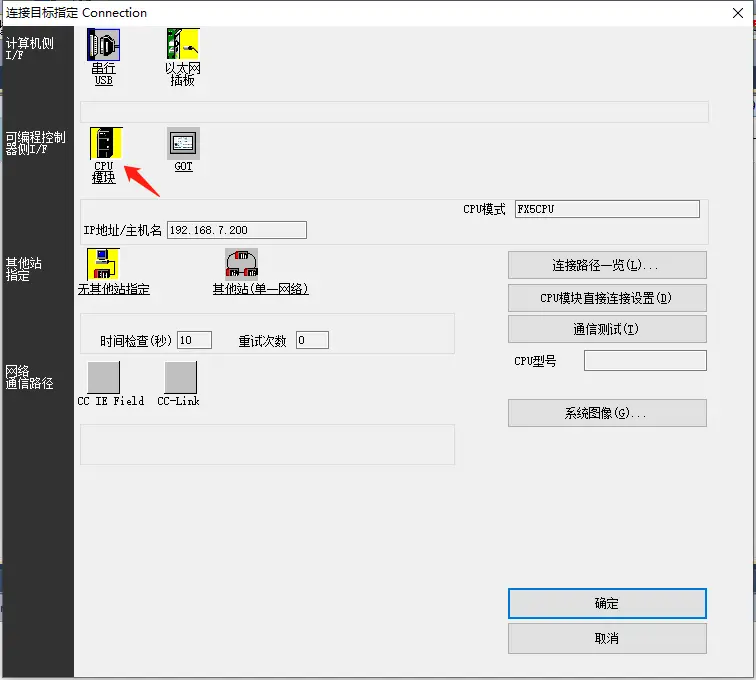

双击CPU模块，选择经由集线器连接，然后点击搜索，软件会自动搜索同网段的PLC并显示在下方，双击选择PLC，确定。

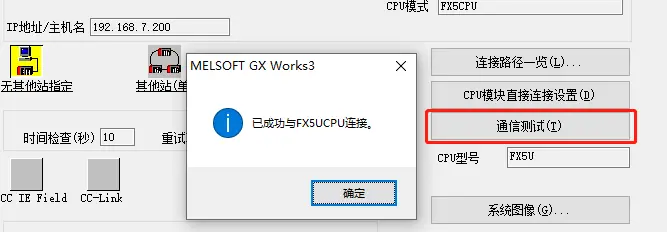

点击通信测试提示连接成功。


2. 修改IP地址和配置端口

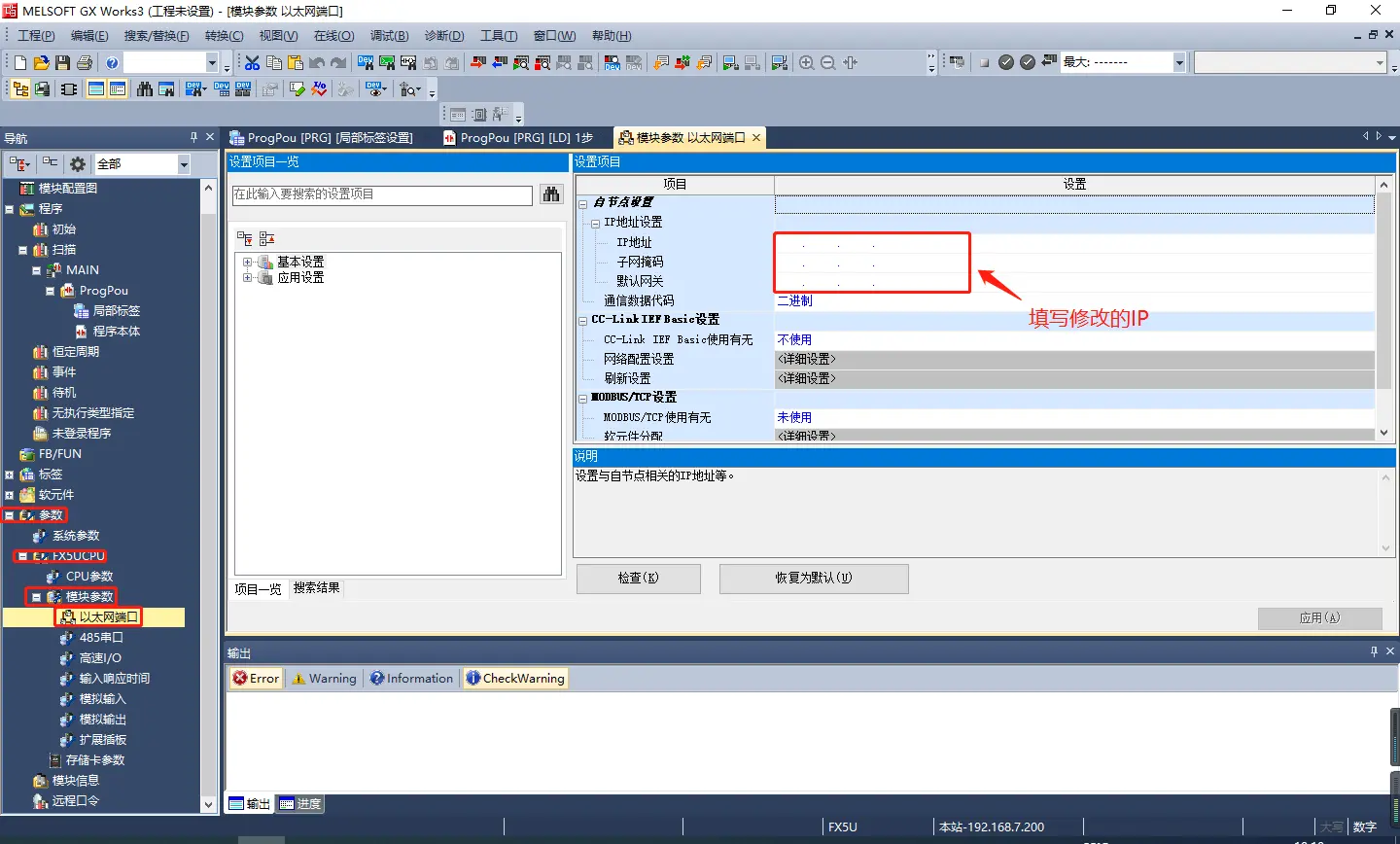

在左侧的项目树中，选择参数，FX5UCPU，模块参数，双击以太网端口。

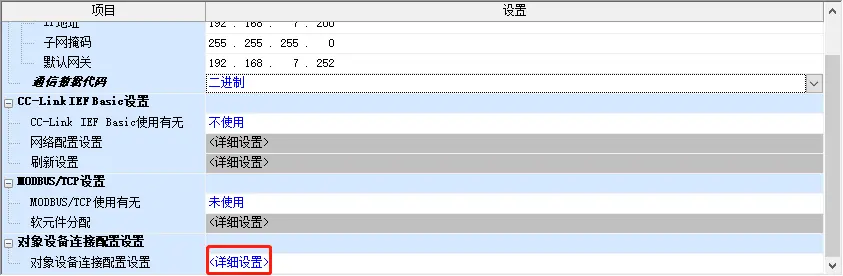

在基本设置中的自节点设置中填写将修改的IP地址，通信数据代码选择二进制或是ASCII都行，然后下拉到对象设备连接配置设置，双击详细设置。

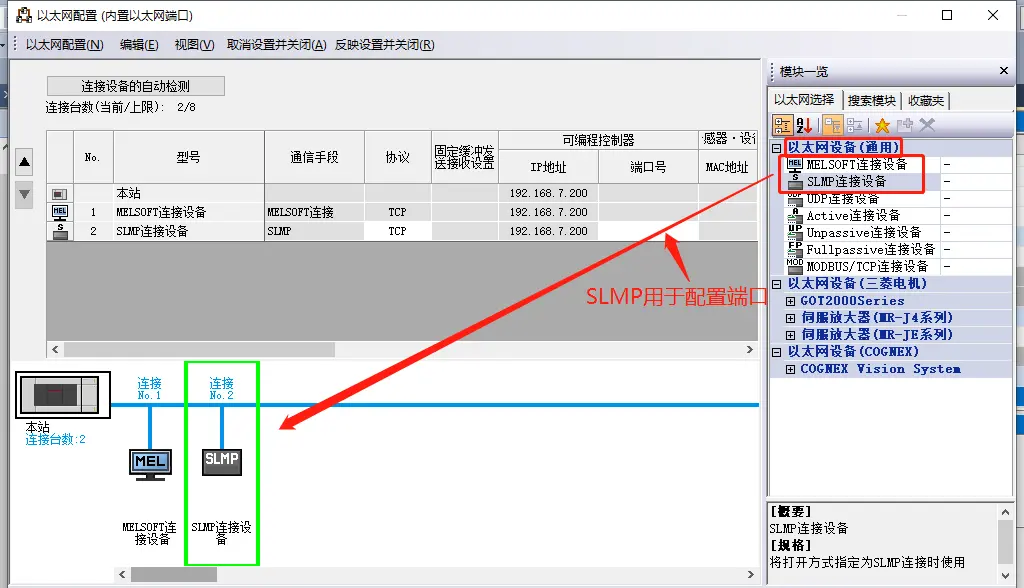

在右侧以太网设备中拉出一个MELSOFT，MELSOFT为GX Works3软件的连接端口，然后再拉出一个SLMP，SLMP用于配置TCP端口，一个SLMP可以分配一个端口，最多可下拉7个，分配完成后点击反映设置并关闭。

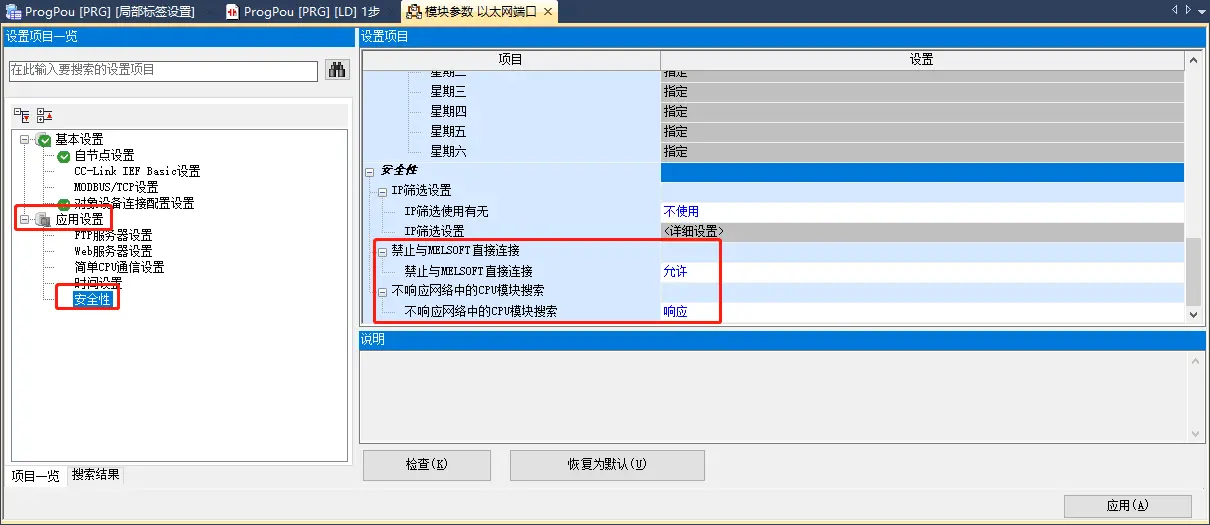

最后查看一下应用设置安全性中是否是允许连接和响应搜索，点击应用，地址和端口分配结束，将配置写入PLC，修改地址下载完成后需要重启一下PLC，再次连接就是修改后的IP了。



3. 梯形图

编写

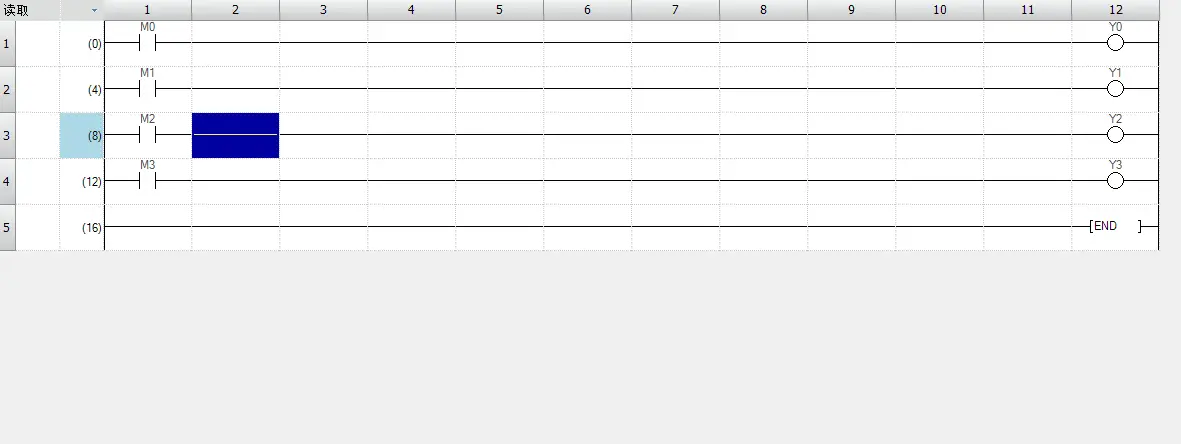

GX Works3中输入为X，输出为Y，中间寄存器为M。X和M可读可写，Y可读，因此要控制输出点Y的通断，只能通过M或其它可写入点间接控制Y，如下图，用M0-M3分别控制Y0-Y3。


转换、下载

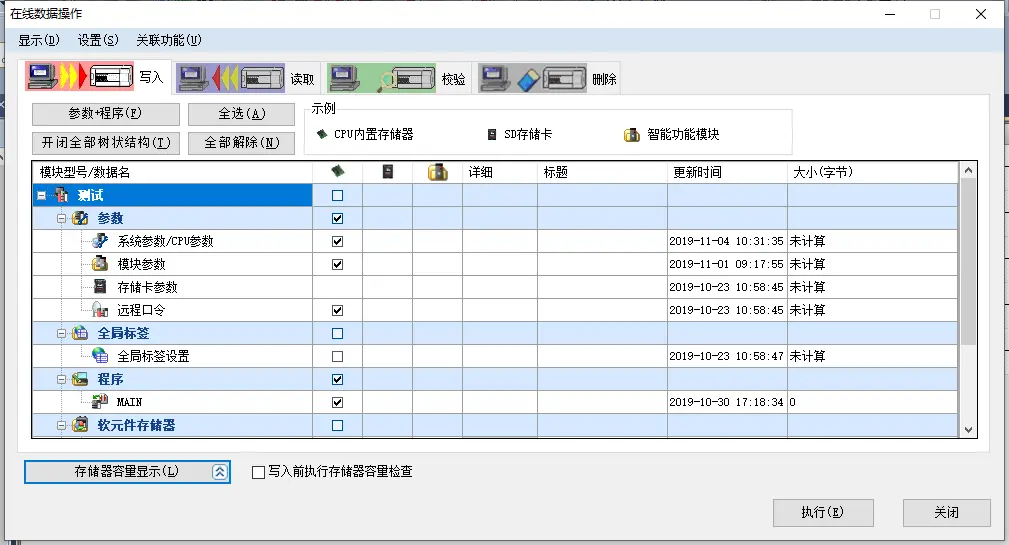

写好程序后需要先进行转换，然后下载到PLC当中。



点位监控

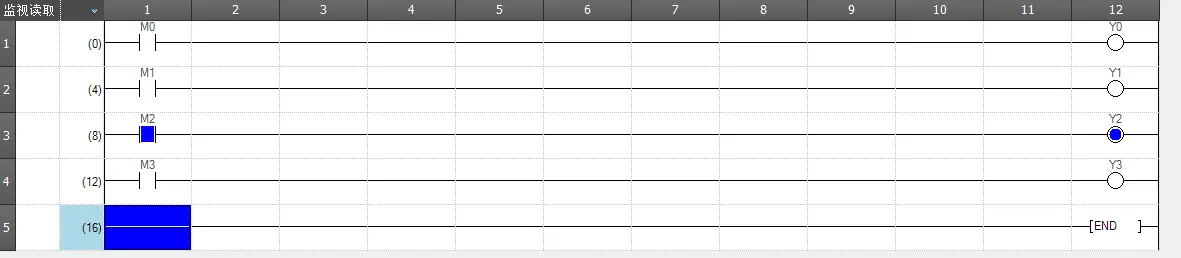

下载后在梯形图左上角，将写入改成监视读取，就能实时查看到点位的状态。这里我将M2写入1了，所以Y2为闭合状态。



二、海创微联采集控制系统

使用海创微联采集控制系统对三菱PLC进行采集和控制。

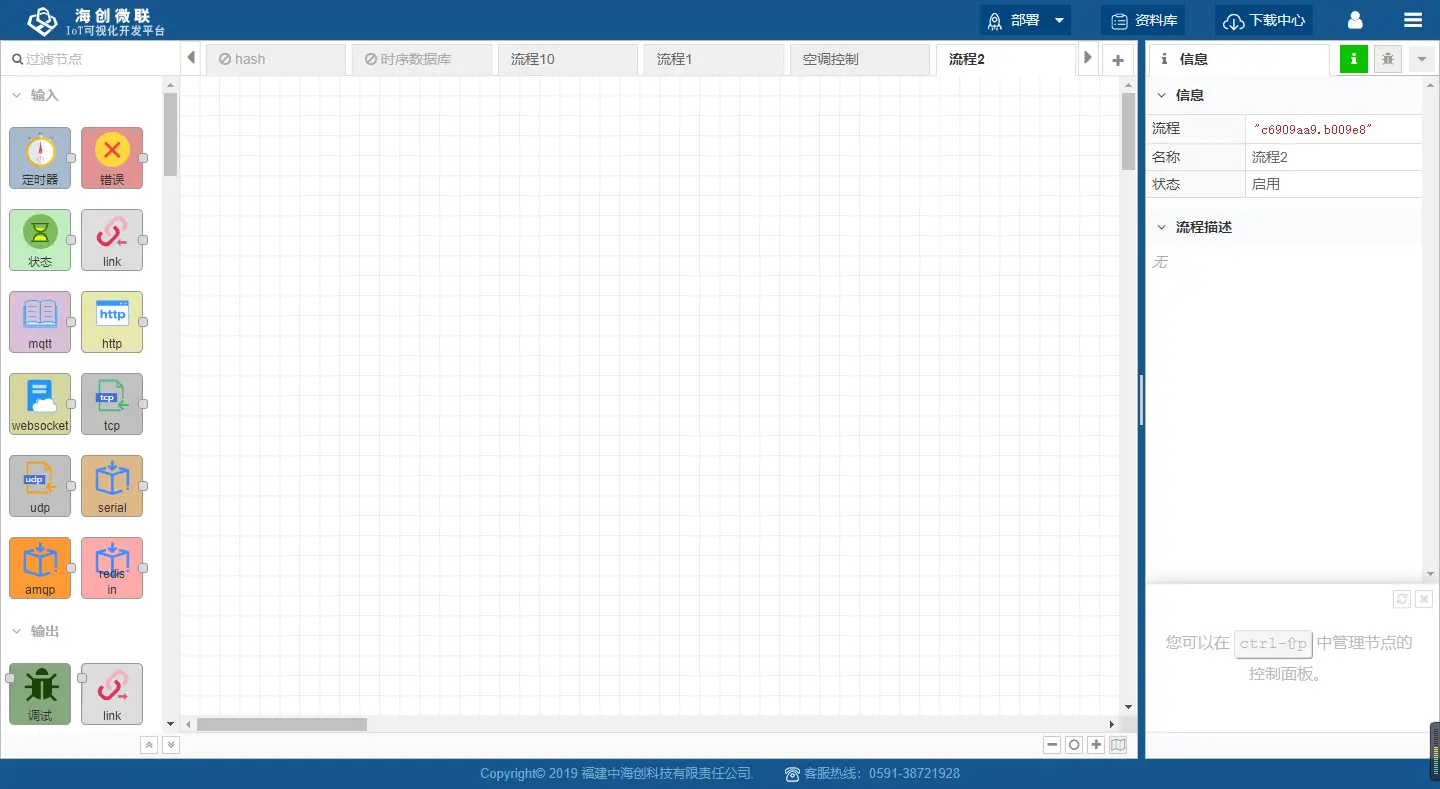

从左边的控制引擎和采集引擎中分别拖出MC控件。

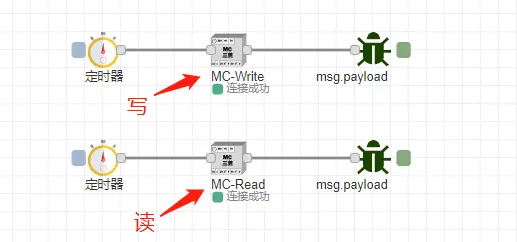

按下图配置，上面是写入的控制引擎，下面是读取的采集引擎。

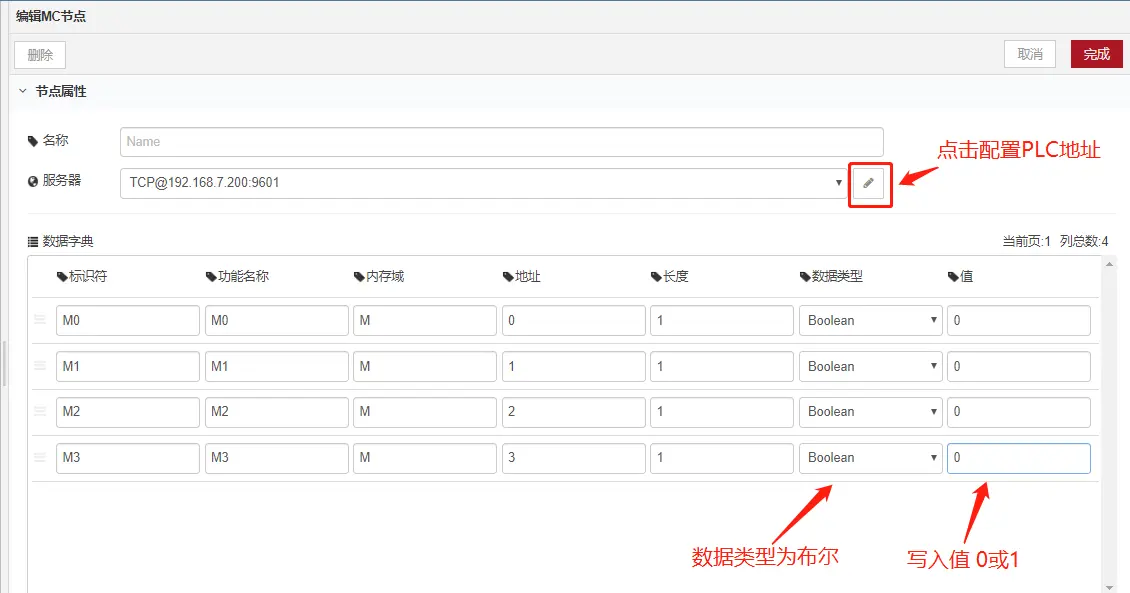

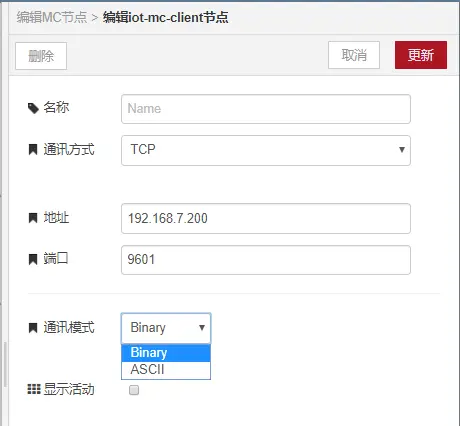

MC-Write的配置如下，地址和端口是前面配置的PLC地址和端口，通讯模式就是之前配置地址时的通讯数据代码如果是二进制就选Binary，ASCII就选ASCII。

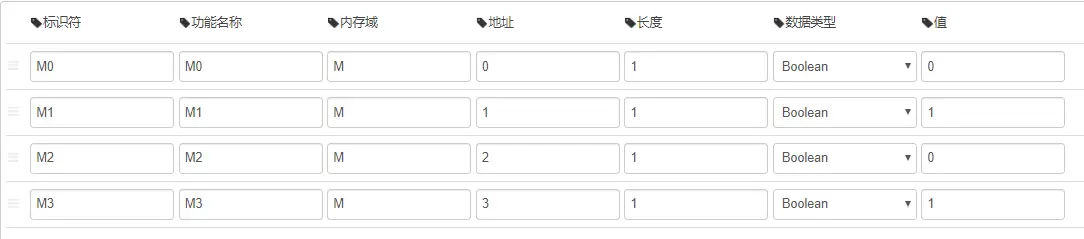

添加4个采集量，分别为M0-M3，类型为布尔，值就是写入的值（0或者1）。

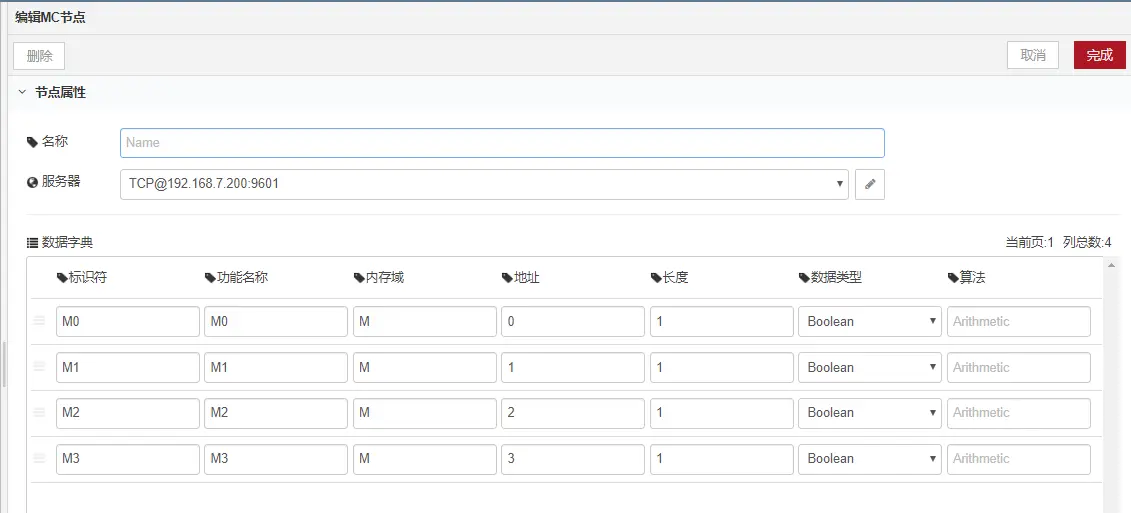

MC-Read的配置大致相同，读取M0-M3 4个点的状态。


配置完成后，在MC-Write节点中将M0和M2的值改成1，然后点击部署。

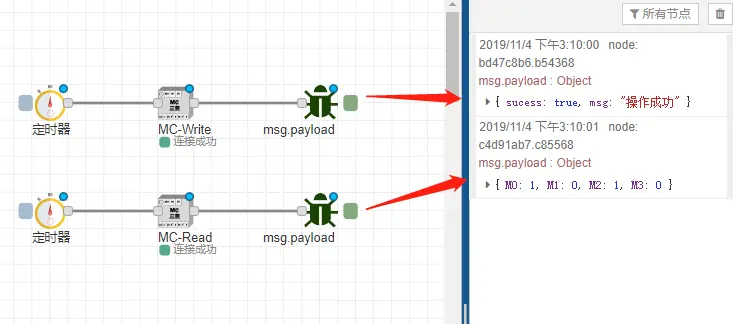

点击写入定时器，调试界面显示写入成功，然后点击读取定时器，显示M0和M1的值为1。

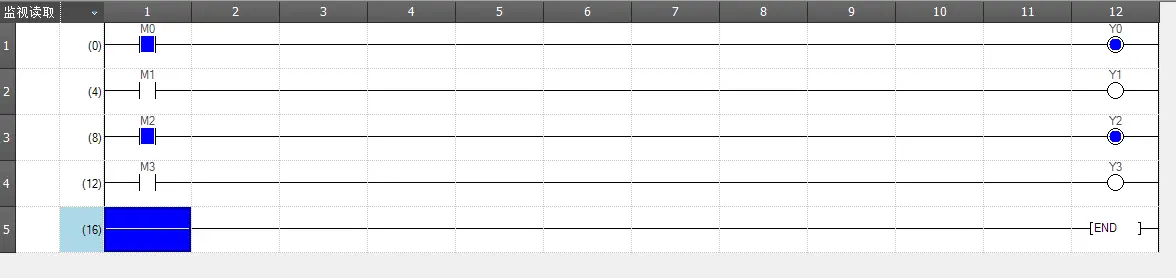

回到GX Works3的监视界面，可以看到M0和M2闭合。

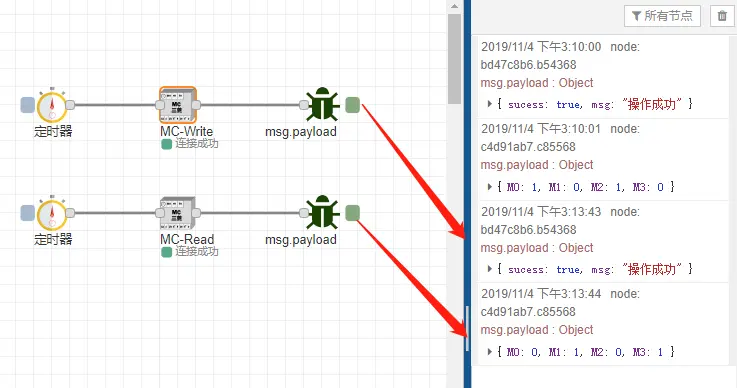

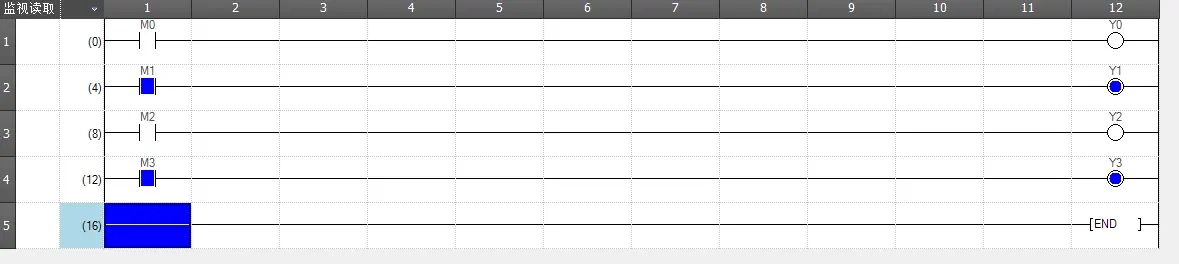

再试一次，M0-M3写入0101,部署，点击写入和读取定时器，查看GX Works3的监视界面。




成功对PLC进行读取和写入了，文章末尾附上快速复用码，导入便可快速部署。

三、海创物联网平台

海创物联网平台能够与海创微联采集控制系统进行联动，将采集到的数据可视化。


1. 产品和设备的创建

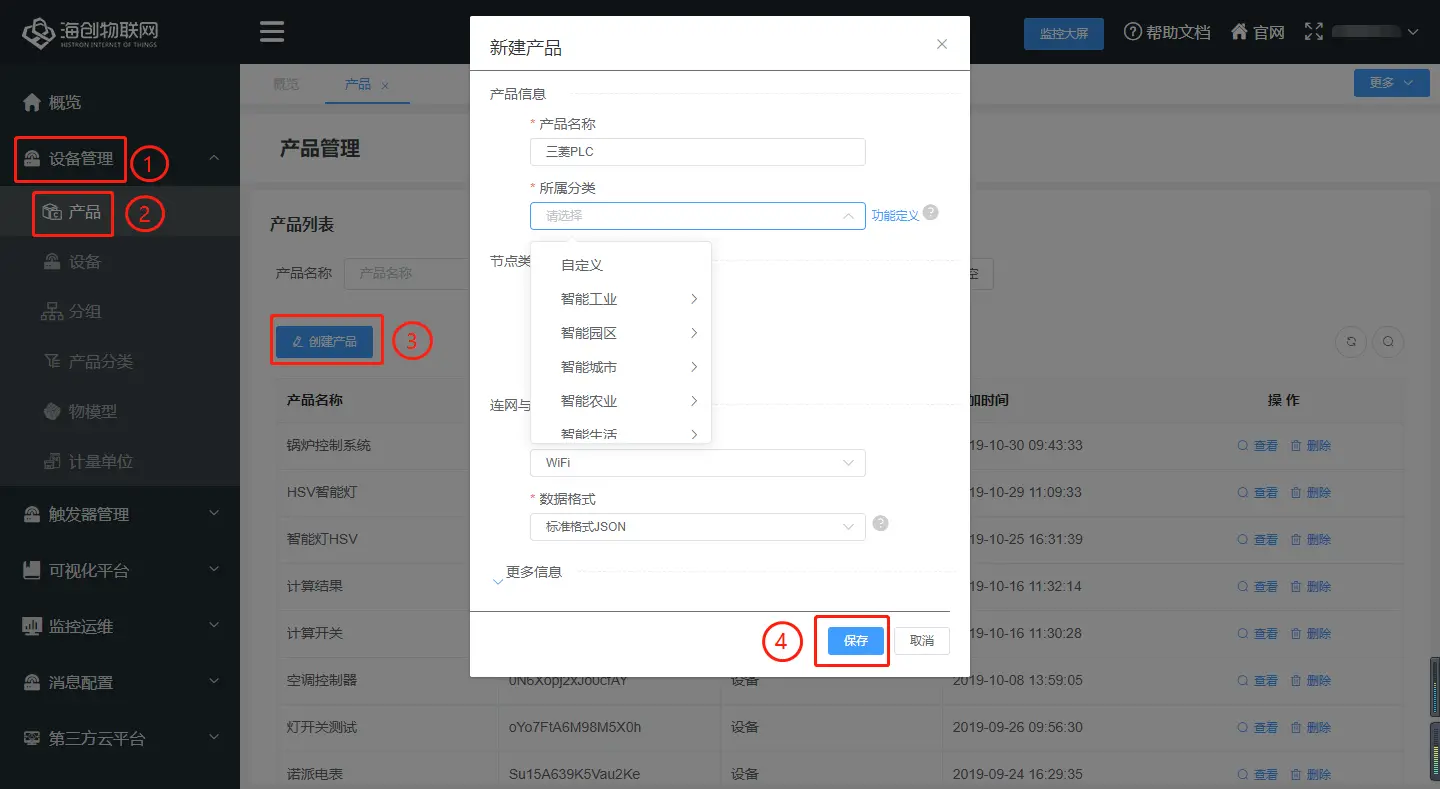

登录海创物联网平台，依次点击设备管理-产品-创建产品。


然后在该产品下创建一个设备，操作顺序如下图。


2. 采集量的定义

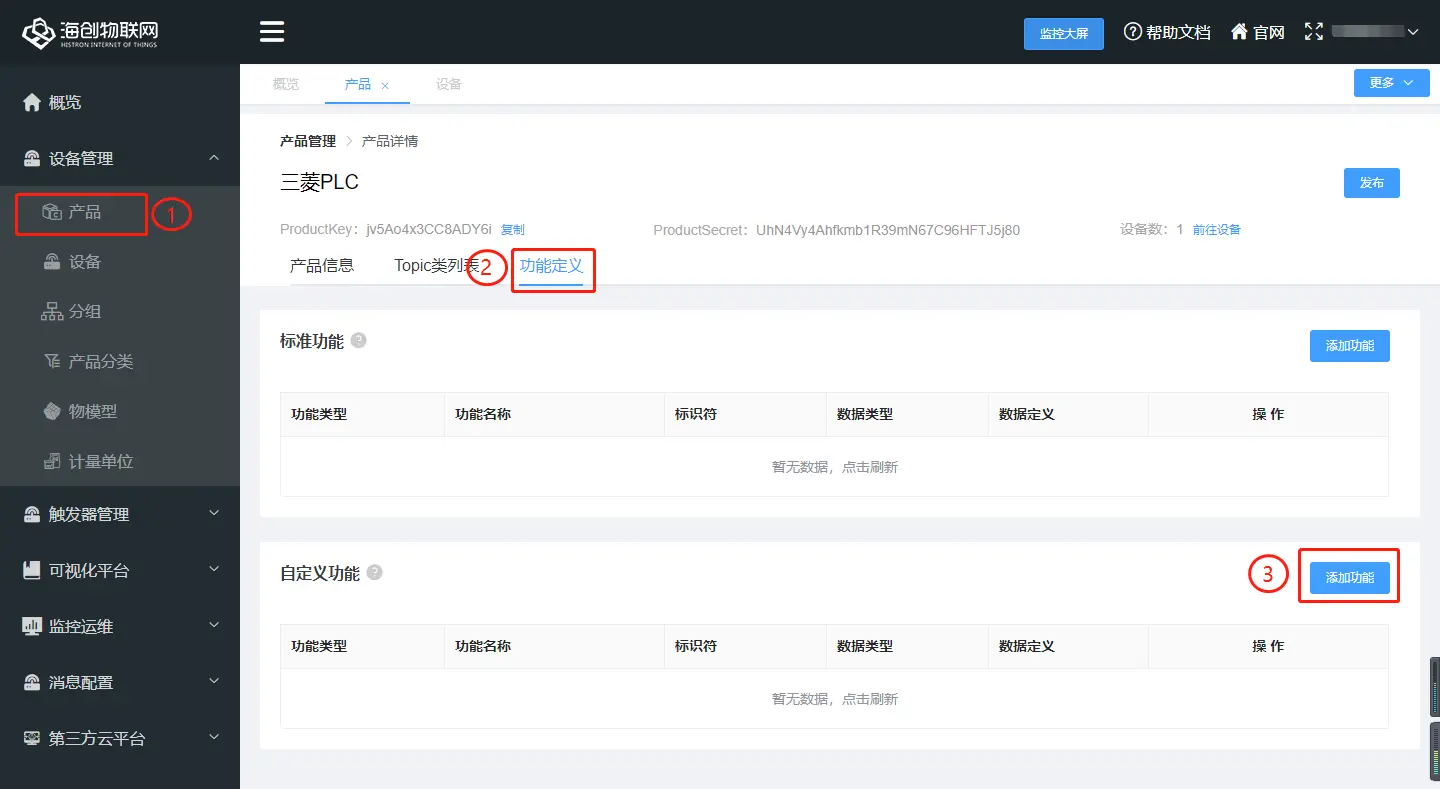

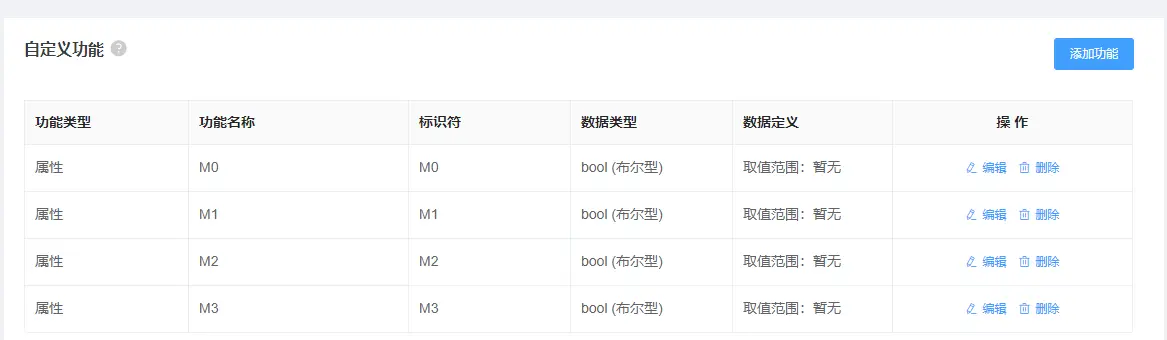

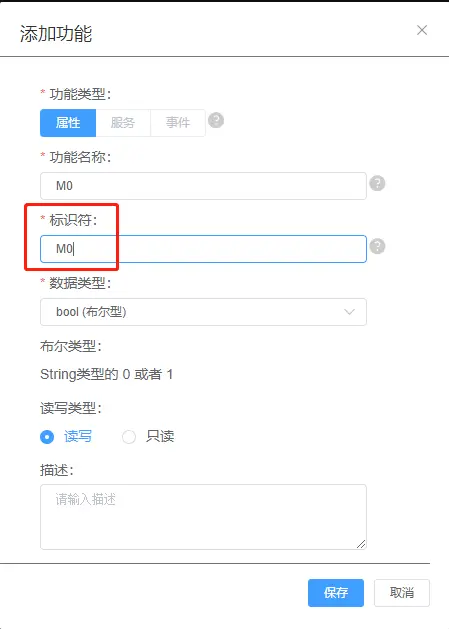

回头查看刚刚创建的产品，在功能定义中，自定义功能中添加采集量。

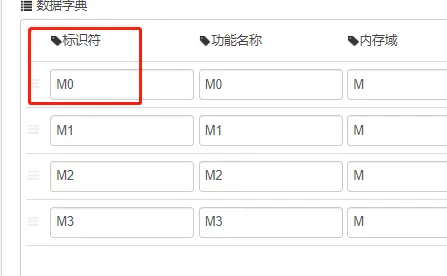

注：标识符一定要和采集引擎中的标识符一致，功能名称无所谓。




查看创建的设备，能看到3个唯一标识，产品标识（ProductKey）、设备标识（DeviceKey）、设备密钥（DeviceSecret）。


3. 可视化

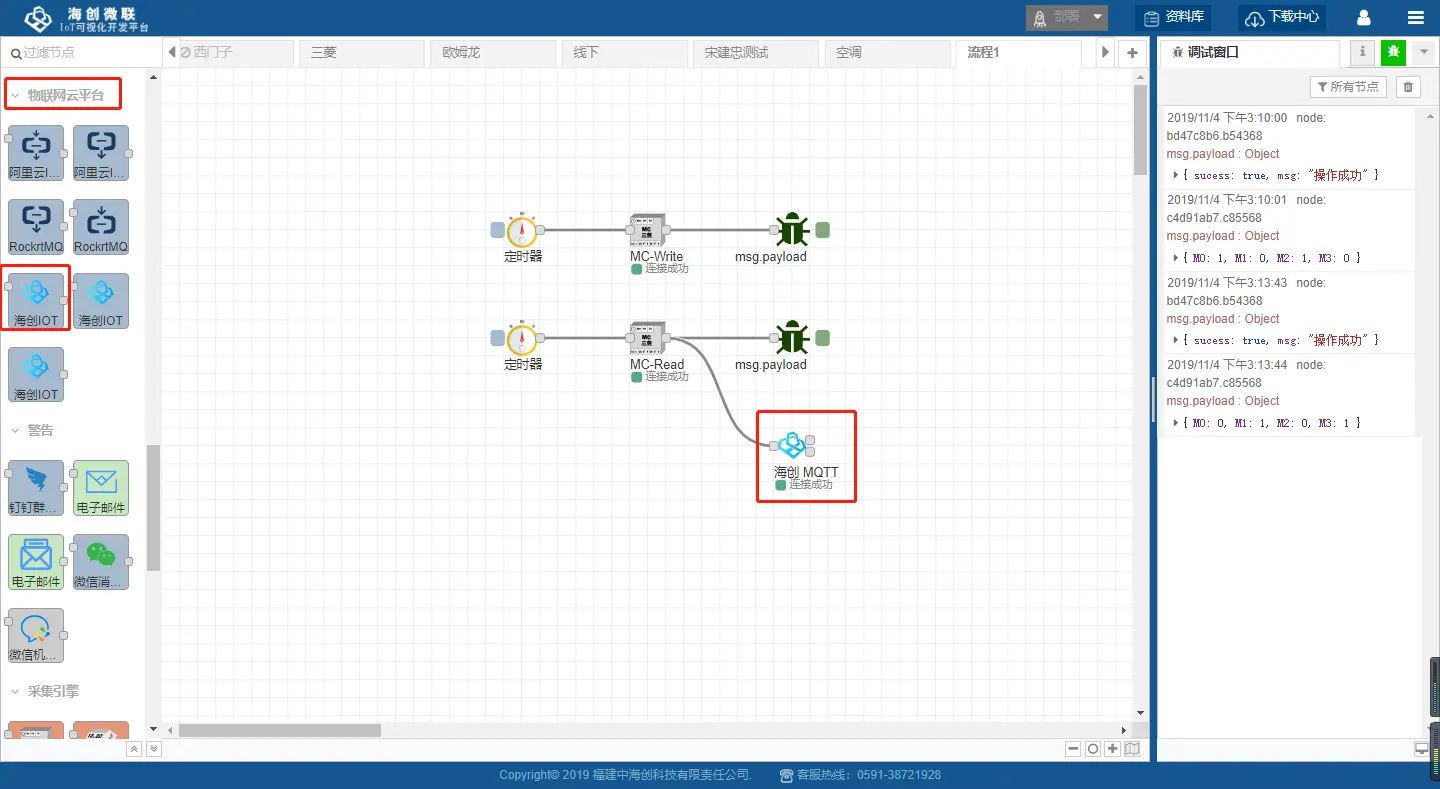

回到海创微联采集控制系统，在物联网云平台中拖出海创IOT，输入3个唯一标识，点击部署。




海创IOT显示连接成功，往M0-M3写入1001，读取数据，调试界面显示如下。


GX Works3监控界面如下，M0和M3闭合，M1和M2断开。


回到海创物联网平台，在设备的运行状态中可以实时显示M0-M3的状态了。


四、附录

快速复用码

[{"id":"f22c4bf3.887b18","type":"iot-mc-out","z":"9b0c0b25.9802e8","name":"","server":"fb580947.4e8288","columns":[{"Key":"M0","Lable":"M0","Area":"M","Address":"0","Number":"1","ValueType":"Boolean","Val":"0"},{"Key":"M1","Lable":"M1","Area":"M","Address":"1","Number":"1","ValueType":"Boolean","Val":"0"},{"Key":"M2","Lable":"M2","Area":"M","Address":"2","Number":"1","ValueType":"Boolean","Val":"0"},{"Key":"M3","Lable":"M3","Area":"M","Address":"3","Number":"1","ValueType":"Boolean","Val":"0"}],"x":475,"y":200,"wires":[["33470084.d9d6c"]]},{"id":"836dfd14.b0084","type":"inject","z":"9b0c0b25.9802e8","name":"","topic":"","payload":"","payloadType":"date","repeat":"","crontab":"","once":false,"onceDelay":0.1,"x":335,"y":200,"wires":[["f22c4bf3.887b18"]]},{"id":"33470084.d9d6c","type":"debug","z":"9b0c0b25.9802e8","name":"","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"payload","x":635,"y":200,"wires":[]},{"id":"a9e15233.ee0e2","type":"iot-mc","z":"9b0c0b25.9802e8","name":"","server":"fb580947.4e8288","columns":[{"Key":"M0","Lable":"M0","Area":"M","Address":"0","Number":"1","ValueType":"Boolean","Arithmetic":""},{"Key":"M1","Lable":"M1","Area":"M","Address":"1","Number":"1","ValueType":"Boolean","Arithmetic":""},{"Key":"M2","Lable":"M2","Area":"M","Address":"2","Number":"1","ValueType":"Boolean","Arithmetic":""},{"Key":"M3","Lable":"M3","Area":"M","Address":"3","Number":"1","ValueType":"Boolean","Arithmetic":""}],"x":475,"y":320,"wires":[["14f97126.ac457f"]]},{"id":"2ff8ff6b.8dc84","type":"inject","z":"9b0c0b25.9802e8","name":"","topic":"","payload":"","payloadType":"date","repeat":"","crontab":"","once":false,"onceDelay":0.1,"x":335,"y":320,"wires":[["a9e15233.ee0e2"]]},{"id":"14f97126.ac457f","type":"debug","z":"9b0c0b25.9802e8","name":"","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"false","x":635,"y":320,"wires":[]},{"id":"fb580947.4e8288","type":"iot-mc-client","z":"","name":"","communicate":"TCP","host":"192.168.7.200","post":"9601","baudrate":"9600","databits":"8","stopbits":"1","parity":"None","expand":{"Modules":"Binary"},"showActivity":false}]
