前言
在本系列的此前文章中，以MediaPlayerService为例，讲解了系统服务是如何注册的（addService），既然有注册那肯定也要有获取，本篇文章仍旧以MediaPlayerService为例，来讲解系统服务的获取过程（getService）。文章会分为两个部分进行讲解，分别是客户端MediaPlayerService请求获取服务和服务端ServiceManager处理请求，先来学习第一部分。 此前的系列文章见：liuwangshu.cn/tags/Binder…
1.客户端MediaPlayerService请求获取服务
要想获取MediaPlayerService，需要先调用getMediaPlayerService函数，如下所示。 frameworks/av/media/libmedia/IMediaDeathNotifier.cpp
IMediaDeathNotifier::getMediaPlayerService()
{
ALOGV("getMediaPlayerService");
Mutex::Autolock _l(sServiceLock);
if (sMediaPlayerService == 0) {
sp<IServiceManager> sm = defaultServiceManager();//1
sp<IBinder> binder;
do {
binder = sm->getService(String16("media.player"));//2
if (binder != 0) {//3
break;
}
ALOGW("Media player service not published, waiting...");
usleep(500000); //4
} while (true);
if (sDeathNotifier == NULL) {
sDeathNotifier = new DeathNotifier();
}
binder->linkToDeath(sDeathNotifier);
sMediaPlayerService = interface_cast<IMediaPlayerService>(binder);//5
}
ALOGE_IF(sMediaPlayerService == 0, "no media player service!?");
return sMediaPlayerService;
}
注释1处的defaultServiceManager返回的是BpServiceManager，注释2处获取名为”media.player”的系统服务（MediaPlayerService），返回的值为BpBinder。由于这个时候MediaPlayerService可能还没有向ServiceManager注册，那么就不能满足注释3的条件，在注释4处休眠0.5s后继续调用getService函数，直到获取服务对应的为止。 注释5处的interface_cast函数用于将BpBinder转换成BpMediaPlayerService，其原理就是通过BpBinder的handle来找到对应的服务，即BpMediaPlayerService。
注释2处的获取服务是本文的重点，BpServiceManager的getService函数如下所示。 frameworks/native/libs/binder/IServiceManager.cpp::BpServiceManager
virtual sp<IBinder> getService(const String16& name) const
{
...
int n = 0;
while (uptimeMillis() < timeout) {
n++;
if (isVendorService) {
ALOGI("Waiting for vendor service %s...", String8(name).string());
CallStack stack(LOG_TAG);
} else if (n%10 == 0) {
ALOGI("Waiting for service %s...", String8(name).string());
}
usleep(1000*sleepTime);
sp<IBinder> svc = checkService(name);//1
if (svc != NULL) return svc;
}
ALOGW("Service %s didn't start. Returning NULL", String8(name).string());
return NULL;
}
getService函数中主要做的事就是循环的查询服务是否存在，如果不存在就继续查询，查询服务用到了注释1处的checkService函数，代码如下所示。
frameworks/native/libs/binder/IServiceManager.cpp::BpServiceManager
virtual sp<IBinder> checkService( const String16& name) const
{
Parcel data, reply;//1
data.writeInterfaceToken(IServiceManager::getInterfaceDescriptor());
data.writeString16(name);//2
remote()->transact(CHECK_SERVICE_TRANSACTION, data, &reply);//3
return reply.readStrongBinder();
}
注释1处的data，看过上一篇文章的同学应该很熟悉，它出现在BpServiceManager的addService函数中，data是一个数据包，后面会不断的将数据写入到data中。注释2处将字符串"media.player"写入到data中。 注释3处的remote()指的是mRemote，也就是BpBinder，BpBinder的transact函数如下所示。
frameworks/native/libs/binder/BpBinder.cpp
status_t BpBinder::transact(
uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags)
{
if (mAlive) {
status_t status = IPCThreadState::self()->transact(
mHandle, code, data, reply, flags);
if (status == DEAD_OBJECT) mAlive = 0;
return status;
}
return DEAD_OBJECT;
}
BpBinder将逻辑处理交给IPCThreadState，后面的调用链在=Android Binder原理（三）系统服务的注册过程中讲过，这里再次简单的过一遍，IPCThreadState::self()会创建创建IPCThreadState，IPCThreadState的transact函数如下所示。
frameworks/native/libs/binder/IPCThreadState.cpp
status_t IPCThreadState::transact(int32_t handle,
uint32_t code, const Parcel& data,
Parcel* reply, uint32_t flags)
{
status_t err;
flags |= TF_ACCEPT_FDS;
...
err = writeTransactionData(BC_TRANSACTION, flags, handle, code, data, NULL);//1
if (err != NO_ERROR) {
if (reply) reply->setError(err);
return (mLastError = err);
}
if ((flags & TF_ONE_WAY) == 0) {
...
if (reply) {
err = waitForResponse(reply);//2
} else {
Parcel fakeReply;
err = waitForResponse(&fakeReply);
}
...
} else {
//不需要等待reply的分支
err = waitForResponse(NULL, NULL);
}
return err;
}
调用BpBinder的transact函数实际上就是调用IPCThreadState的transact函数。注释1处的writeTransactionData函数用于传输数据，其中第一个参数BC_TRANSACTION代表向Binder驱动发送命令协议。
注释1处的writeTransactionData用于准备发送的数据，其内部会将BC_TRANSACTION和binder_transaction_data结构体写入到mOut中。
接着查看waitForResponse函数做了什么，代码如下所示。
frameworks/native/libs/binder/IPCThreadState.cpp
status_t IPCThreadState::waitForResponse(Parcel *reply, status_t *acquireResult)
{
uint32_t cmd;
int32_t err;
while (1) {
if ((err=talkWithDriver()) < NO_ERROR) break;//1
err = mIn.errorCheck();
if (err < NO_ERROR) break;
if (mIn.dataAvail() == 0) continue;
cmd = (uint32_t)mIn.readInt32();
IF_LOG_COMMANDS() {
alog << "Processing waitForResponse Command: "
<< getReturnString(cmd) << endl;
}
switch (cmd) {
case BR_TRANSACTION_COMPLETE:
if (!reply && !acquireResult) goto finish;
break;
...
default:
//处理各种命令协议
err = executeCommand(cmd);
if (err != NO_ERROR) goto finish;
break;
}
}
finish:
...
return err;
}
注释1处的talkWithDriver函数的内部通过ioctl与Binder驱动进行通信，代码如下所示。 frameworks/native/libs/binder/IPCThreadState.cpp
status_t IPCThreadState::talkWithDriver(bool doReceive)
{
if (mProcess->mDriverFD <= 0) {
return -EBADF;
}
//和Binder驱动通信的结构体
binder_write_read bwr; //1
//mIn是否有可读的数据，接收的数据存储在mIn
const bool needRead = mIn.dataPosition() >= mIn.dataSize();
const size_t outAvail = (!doReceive || needRead) ? mOut.dataSize() : 0;
bwr.write_size = outAvail;
bwr.write_buffer = (uintptr_t)mOut.data();//2
//这时doReceive的值为true
if (doReceive && needRead) {
bwr.read_size = mIn.dataCapacity();
bwr.read_buffer = (uintptr_t)mIn.data();//3
} else {
bwr.read_size = 0;
bwr.read_buffer = 0;
}
...
if ((bwr.write_size == 0) && (bwr.read_size == 0)) return NO_ERROR;
bwr.write_consumed = 0;
bwr.read_consumed = 0;
status_t err;
do {
IF_LOG_COMMANDS() {
alog << "About to read/write, write size = " << mOut.dataSize() << endl;
}
#if defined(__ANDROID__)
if (ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr) >= 0)//4
err = NO_ERROR;
else
err = -errno;
#else
err = INVALID_OPERATION;
#endif
...
} while (err == -EINTR);
...
return err;
}

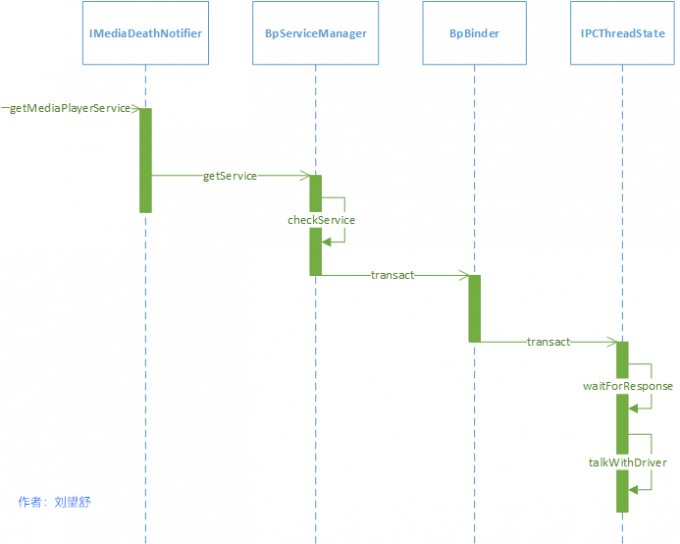

注释1处的 binder_write_read是和Binder驱动通信的结构体，在注释2和3处将mOut、mIn赋值给binder_write_read的相应字段，最终通过注释4处的ioctl函数和Binder驱动进行通信。这一过程的时序图如下所示。

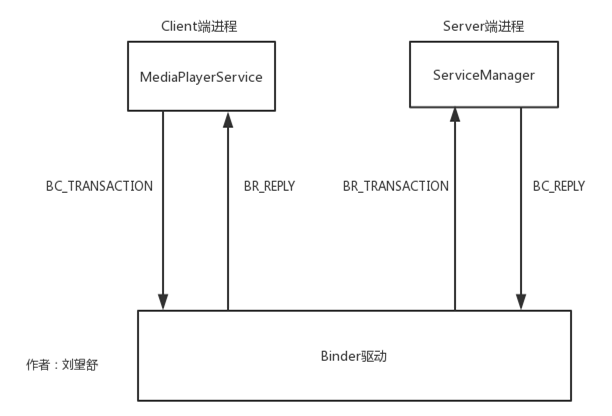

这时我们需要再次查看Android Binder原理（三）系统服务的注册过程这篇文章第2小节给出的图。
从这张简化的流程图可以看出，我们当前分析的是客户端进程的流程，当MediaPlayerService向Binder驱动发送BC_TRANSACTION命令后，Binder驱动会向ServiceManager发送BR_TRANSACTION命令，接下来我们来查看服务端ServiceManager是如何处理获取服务这一请求的。
2.服务端ServiceManager处理请求
说到服务端ServiceManager处理请求，不得不说到ServiceManager的启动过程，具体的请看Android Binder原理（四）ServiceManager的启动过程 这篇文章。 这里简单回顾servicemanager的入口函数，如下所示。
frameworks/native/cmds/servicemanager/service_manager.c
int main(int argc, char** argv)
{
...
bs = binder_open(driver, 128*1024);
...
if (binder_become_context_manager(bs)) {
ALOGE("cannot become context manager (%s)\n", strerror(errno));
return -1;
}
...
if (getcon(&service_manager_context) != 0) {
ALOGE("SELinux: Failed to acquire service_manager context. Aborting.\n");
abort();
}
binder_loop(bs, svcmgr_handler);//1
return 0;
}
main函数主要做了三件事，其中最后一件事就是调用binder_loop函数，这里需要注意，它的第二个参数为svcmgr_handler，后面会再次提到svcmgr_handler。 binder_loop函数如下所示。 frameworks/native/cmds/servicemanager/binder.c
void binder_loop(struct binder_state *bs, binder_handler func)
{
...
for (;;) {
bwr.read_size = sizeof(readbuf);
bwr.read_consumed = 0;
bwr.read_buffer = (uintptr_t) readbuf;
res = ioctl(bs->fd, BINDER_WRITE_READ, &bwr);
if (res < 0) {
ALOGE("binder_loop: ioctl failed (%s)\n", strerror(errno));
break;
}
res = binder_parse(bs, 0, (uintptr_t) readbuf, bwr.read_consumed, func);
if (res == 0) {
ALOGE("binder_loop: unexpected reply?!\n");
break;
}
if (res < 0) {
ALOGE("binder_loop: io error %d %s\n", res, strerror(errno));
break;
}
}
}
在无限循环中不断的调用ioctl函数，它不断的使用BINDER_WRITE_READ指令查询Binder驱动中是否有新的请求，如果有就交给binder_parse函数处理。如果没有，当前线程就会在Binder驱动中睡眠，等待新的进程间通信请求。
binder_parse函数如下所示。
frameworks/native/cmds/servicemanager/binder.c
int binder_parse(struct binder_state *bs, struct binder_io *bio,
uintptr_t ptr, size_t size, binder_handler func)
{
int r = 1;
uintptr_t end = ptr + (uintptr_t) size;
while (ptr < end) {
uint32_t cmd = *(uint32_t *) ptr;
ptr += sizeof(uint32_t);
#if TRACE
fprintf(stderr,"%s:\n", cmd_name(cmd));
#endif
switch(cmd) {
...
case BR_TRANSACTION: {
struct binder_transaction_data *txn = (struct binder_transaction_data *) ptr;
if ((end - ptr) < sizeof(*txn)) {
ALOGE("parse: txn too small!\n");
return -1;
}
binder_dump_txn(txn);
if (func) {
unsigned rdata[256/4];
struct binder_io msg;
struct binder_io reply;
int res;
bio_init(&reply, rdata, sizeof(rdata), 4);
bio_init_from_txn(&msg, txn);
res = func(bs, txn, &msg, &reply);//1
if (txn->flags & TF_ONE_WAY) {
binder_free_buffer(bs, txn->data.ptr.buffer);
} else {
binder_send_reply(bs, &reply, txn->data.ptr.buffer, res);
}
}
ptr += sizeof(*txn);
break;
}
...
}
return r;
}
这里截取了BR_TRANSACTION命令的处理部分，注释1出的func通过一路传递指向的是svcmgr_handler，svcmgr_handler函数如下所示。
frameworks/native/cmds/servicemanager/service_manager.c
int svcmgr_handler(struct binder_state *bs,
struct binder_transaction_data *txn,
struct binder_io *msg,
struct binder_io *reply)
{
...
switch(txn->code) {
case SVC_MGR_GET_SERVICE:
case SVC_MGR_CHECK_SERVICE:
s = bio_get_string16(msg, &len);
if (s == NULL) {
return -1;
}
handle = do_find_service(s, len, txn->sender_euid, txn->sender_pid);
if (!handle)
break;
bio_put_ref(reply, handle);
return 0;
...
default:
ALOGE("unknown code %d\n", txn->code);
return -1;
}
bio_put_uint32(reply, 0);
return 0;
}
当要获取服务时，会调用do_find_service函数，代码如下所示。 frameworks/native/cmds/servicemanager/service_manager.c
uint32_t do_find_service(const uint16_t *s, size_t len, uid_t uid, pid_t spid)
{
struct svcinfo *si = find_svc(s, len);//1
if (!si || !si->handle) {
return 0;
}
if (!si->allow_isolated) {
uid_t appid = uid % AID_USER;
if (appid >= AID_ISOLATED_START && appid <= AID_ISOLATED_END) {
return 0;
}
}
if (!svc_can_find(s, len, spid, uid)) {
return 0;
}
return si->handle;
}
注释1处的find_svc函数用于查询服务，返回的svcinfo是一个结构体，其内部包含了服务的handle值，最终会返回服务的handle值。接着来看find_svc函数：
frameworks/native/cmds/servicemanager/service_manager.c
struct svcinfo *find_svc(const uint16_t *s16, size_t len)
{
struct svcinfo *si;
for (si = svclist; si; si = si->next) {
if ((len == si->len) &&
!memcmp(s16, si->name, len * sizeof(uint16_t))) {
return si;
}
}
return NULL;
}
系统服务的注册流程中，在Kernel Binder中会调用do_add_service函数，其内部会将包含服务名和handle值的svcinfo保存到svclist列表中。同样的，在获取服务的流程中，find_svc函数中会遍历svclist列表，根据服务名查找对应服务是否已经注册，如果已经注册就会返回对应的svcinfo，如果没有注册就返回NULL。
总结
这篇文章将系统服务的获取过程分为两个部分，代码涉及到了Native Binder和Kernel Binder。在下一篇文章中会继续学习Java Binder相关的内容。
