React中的fiber架构

逍遥的编程笔记
540 阅读10分钟

一.前言

React作为目前前端三大主流框架之一, 与Angular,Vue,Backbone为代表的依赖收集+双向绑定框架相比, 开创性地提出了许多新理念, 如单向数据流,vdom, fiber等, 使得大量的React爱好者对其进行深入研究, 加上Facebook的LICENCE事件, 大量的React-like轮子层出不穷,同时,React在面试中也成为高频考点.

看完这篇文章, 你大概能回答下列问题:

  • dom与react 16之前基于vdom比对的diff算法的问题
  • React 16之后的fiber架构
  • React setState为什么是异步的
  • React hooks的基本原理,为什么不能写在条件语句中

学习的过程是从浅到深的过程, 了解下列前置知识有利于你更好地理解本文的内容

  • 熟悉react主要api
  • 对浏览器JS的解释执行,DOM等概念有所了解
  • 理解基本数据结构和算法, 如递归,树和链表的基本使用

二. 旧的Diff算法

React 16之前的diff算法是基于vdom的比对的, 而要了解vdom, 就得从dom开始

浏览器的解析与DOM树的建立

浏览器在接收到服务端返回的数据后,会进行以下的步骤

  • 解析HTML, 构建DOM树
  • 解析CSS, 构建CSSOM树
  • 构建render树, 剔除DOM树中如Header这类不需要渲染的东西
  • reflow阶段: 计算元素在设备中的位置
  • paint阶段: 调用系统的api进行图形绘制

DOM为什么那么重

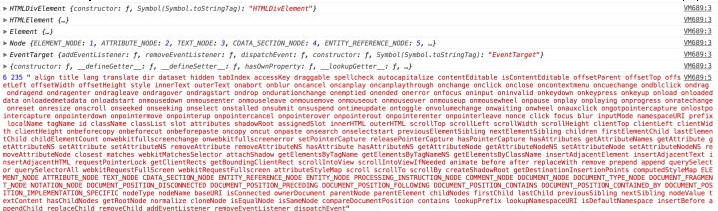

如果你尝试着打印一个DOM对象的所有属性的话, 你会发现还挺多的.....

2019-11-28-05-41-33
事实上, Javascript中对象也是有区分的

  • 最轻量: Object.create(null)
  • 轻量: 一般的访问对象, {}, VDOM
  • 重量, 如带getter/setter的Vue的vm对象
  • 超重量: DOM对象

基于DOM树的对比

diff背后的基本知识

  • 树的BFS(广度优先遍历)/DFS(深度优先遍历)，需要O(N)的时空复杂度
  • 传统diff算法通过循环递归对节点进行依次对比效率低下，算法复杂度达到O(N^3)

React、Vue则是放弃了完全及最小，实现从O(N^3) => O(N)

主要有两种比对形式

  1. 新的vdom和旧的vdom的对比
  2. 新的vdom和dom树直接对比

但是无论是哪种比对, 都是通过递归调用，通过dom树级关系构成的栈递归。当动画过多, 或者出现大规模组件更新的时候就会出现卡顿的情况

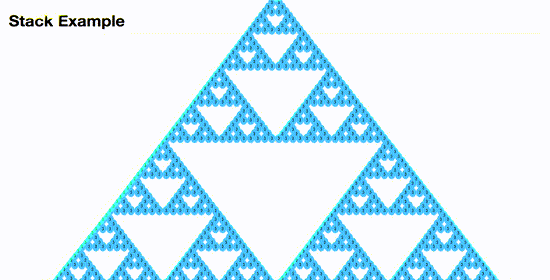

stack

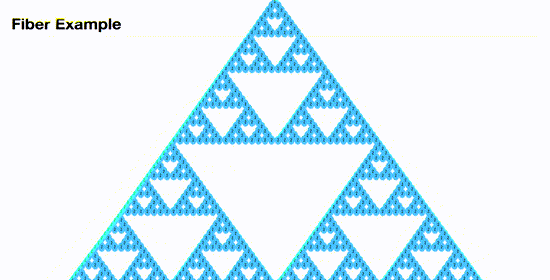

fiber

三.fiber架构

针对旧的diff算法存在的问题, React团队在React16这个大版本中重写了核心代码, 引入了fiber架构.其背后依据的点有两个：

  • Fiber结构
  • window.requestIdleCallBack(callback)

好处：

  • 可拆分，可中断任务
  • 可重用各分阶段任务，且可以设置优先级
  • 可以在父子组件任务间前进后退切换任务
  • render方法可以返回多元素（即可以返回数组）
  • 支持异常边界处理异常

Fiber

fiber对象可以说是vdom的升级版，一个最简单的fiber对象是这样的

let fiber = {
  return: '上一级节点',(之前称为parent)
  child: '第一个子节点',
  sibling:, '兄弟节点'，
  dom: 'fiber对应的真实节点'
}

假设我们有这样的DOM结构

<ul>
  <Button></Button>
  <li></li>
  <li></li>
  <li></li>
</ul>

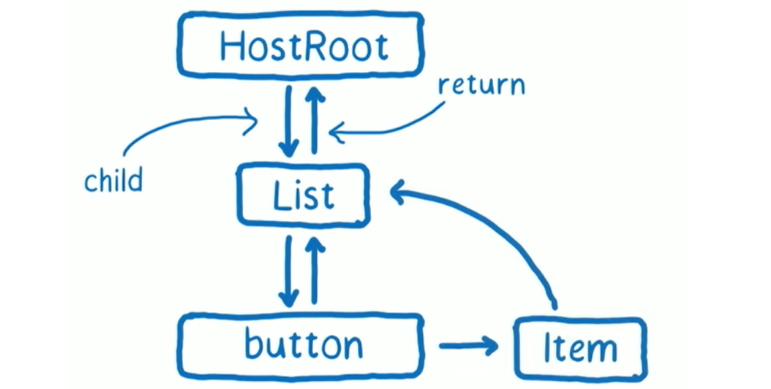

对应的fiber结构是这样的

2019-11-28-02-12-58

与之前的VDOM结构的区别在于： 树状的结构被拉成线性的链表结构了，遍历diff的时候是

HostRoot -> ul -> button -> li -> li -> li -> ul -> HostRoot

这也就意味着, 我们可以用一个全局的NexTUnitOfWork指针在标记目前正在处理的节点， 即使发生了中断，我们再次回来的时候还能够根据nextUnitOfWork精确地找到之前处理的节点, 直到最后一个节点被处理完

requestIdleCallBack(callback)

现在我们已经有fiber结构和标记当前下一个需要被处理节点的nextUnitOfWork变量了，下一步我们需要的一个函数,能够

1.在特定的时间处理我们的nextUnitOfWork节点 2. 将nextUnitOfWork指针向前移动到下一个节点

这就是接下来要提到的window.requestIdleCallback函数

简单来说, 类似setTimeOut函数，浏览器会在空闲的时刻调用传入的callback进行执行

实际上，对于不支持此Api的浏览器, 可以基于setTimeOut实现简单的兼容处理

window.requestIdleCallback = window.requestIdleCallback || function(handler) {
  let startTime = Date.now();

  return setTimeout(function() {
    handler({
      didTimeout: false,
      timeRemaining: function() {
        return Math.max(0, 50.0 - (Date.now() - startTime));
      }
    });
  }, 1);
}

OK，现在你脑海里大概能够形成这样的一个指针不断移动处理节点的画面了

react fiber架构的工作流程

我们知道， react中视图更新有三种方式：

  • render， 初次渲染
  • setState， 视图更新的主要方式
  • forceUpdate， 钩子函数

同时,react将diff阶段分为两个阶段

  • 调和（reconcile）阶段， 主要是收集dom节点的变更， 在对应的fiber上打tag, 如增(PLACEMENT),删(DELETION),改(UPDATE)， 此阶段可以中断
  • commit阶段，调用原生的api对收集到的变化进行dom的真实修改，为保证UI变化的连续性，理论上不可中断，中断之后又得从第一个节点开始

更新的过程涉及到下面几个全局变量与函数

  1. 变量
//  需要处理的下一个fiber对象, 浏览器空闲的时候会处理
//  performUnitOfWork之后移动到下一个节点
//  在setState之后被重置为wipRoot
let nextUnitOfWork = null;
let wipRoot = null; // workInProgress树, #root对应的节点
let currentRoot = null; // 只有在commit阶段才被赋值
let deletions = null; // 收集被删除的对象
  1. 函数
  • requestIdleCallback(workLoop)
  • workLoop
  • performUnitOfWork: 收集节点的变更情况
  • commitRoot和commitWork： 调用原生的DOM api将变更打补丁到真实的DOM树

下面我们一起来看看这几个函数

workLoop

我们的页面引入的bundle.js之后会执行下面这个方法，开始启动我们的无限轮询的阶段

// 将workLoop添加到requestIdleCallBack
requestIdleCallback(workLoop);

workLoop内部在执行完之后，又递归地调用了requestIdleCallback进行, 总之， workLoop是一直在执行的。

// 工作循环, 使得更新的处理能够中断
// 只要浏览器有空闲时间, 就会回来处理下一个fiber
function workLoop(deadline) {
  let shouldYield = false;
  // 收集节点的变更情况的阶段
  while (nextUnitOfWork && !shouldYield) {
    nextUnitOfWork = performUnitOfWork(nextUnitOfWork);
    shouldYield = deadline.timeRemaining() < 1; // 浏览器返回的deadline对象
  }

  //收集完成， 进入commit阶段
  if (!nextUnitOfWork && wipRoot) {
    commitRoot(wipRoot.child);
  }
  requestIdleCallback(workLoop);
}

而节点的处理则是nextUnitOfWork不为null的情况，而我们的render函数或者setState做的事， 只需要把nextUnitOfWork设置为最顶层的节点就OK了

export function render(element, container) {
    wipRoot = {
    dom: container,
    props: {
      children: [element]
    },
    // 关键点: 更新操作是通过与alternate对象的比对来完成的
    // currentRoot只有在effect收集结束, 进行commit阶段才会被赋值
    // reconciliation的两个阶段: effect(节点变更收集), commit(将effect更新到dom)
    // effect收集阶段利用requestIdleCallback, 可以中断
    // 每次commit阶段都会从fiberRoot节点开始, 不能中断, 中断之后需要从头开始
    alternate: currentRoot // alternate指向旧的workInProgress树
  };
  nextUnitOfWork = wipRoot;
}
const setState = action => {
  // 省略代码若干
  nextUnitOfWork = wipRoot; // 从root节点开始更新
};

reconcile阶段 下面来看看workLoop里面收集阶段的performUnitOfWork方法，该方法有两个作用

  • 处理当前节点
  • 返回下一个需要处理的节点，有子节点则返回子节点， 没有子节点则横向找sibling兄弟节点，如果也没有就向上返回，最终返回到root节点， 收集阶段完成
// 从<App />节点开始
function performUnitOfWork(fiber) {
  // 1. 处理当前节点
  const isFunctionalComponent = fiber.type instanceof Function;
   // TODO class component支持
  if (isFunctionalComponent) {
    updateFunctionalComponent(fiber);
  } else {
    updateHostComponent(fiber); // 更新浏览器宿主,浏览器环境也就是原生dom
  }
  // 2. 返回下一个要处理的fiber对象
  // 如果有子元素, 返回第一个子元素
  if (fiber.child) {
    return fiber.child;
  }
  let nextFiber = fiber;
  while (nextFiber) {
    //  无则检查sibling
    if (nextFiber.sibling) {
      return nextFiber.sibling;
    }
    // sibling也没有就返回parent, 寻找parent.sibling
    nextFiber = nextFiber.parent;
  }
}

对应的updateHostComponent和updateFunctionalComponent方法

// 处理当前fiber, 对dom节点进行增, 删, 改
// 并返回下一个需要处理的fiber对象
function updateHostComponent(fiber) {
  // 初次渲染, dom节点还没有生成,根据fiber逐步生成dom树
  if (!fiber.dom) {
    fiber.dom = createDom(fiber);
  }
  // 遍历children, 为创建新的fiber对象, 建立fiberTree
  const elements = fiber.props.children;
  // 遍历children, 1.建立sibling关系, 2.打tag
  reconcileChildren(fiber, elements);
}
// 函数式组件的更新
function updateFunctionalComponent(fiber) {
  wipFiber = fiber;
  hookIndex = 0;
  wipFiber.hooks = []; // 搜集该组件的变化,允许多次setState
  const children = [fiber.type(fiber.props)];
  reconcileChildren(fiber, children);
}

reconcileChildren方法

// 从dom树建立sibling关系只能通过parent.children的遍历来建立
function reconcileChildren(wipFiber, elements) {
  let index = 0;
  //存在则返回oldFiber的child, 也就是<App />对应的fiber
  let oldFiber = wipFiber.alternate && wipFiber.alternate.child;
  // 建立一个空的链表的节点,第一个child是它的next节点, 通过不断移动, 建立完整的链条
  let prevSibling = null;

  while (index < elements.length || oldFiber != null) {
    const element = elements[index];
    let newFiber = null;
    const sameType = oldFiber && element && element.type == oldFiber.type;

    // 更新节点
    if (sameType) {
      newFiber = {
        type: oldFiber.type,
        props: element.props,
        dom: oldFiber.dom,
        parent: wipFiber,
        alternate: oldFiber,
        effectTag: "UPDATE"
      };
    }

    // 新增节点
    if (element && !sameType) {
      newFiber = {
        type: element.type,
        props: element.props,
        dom: null,
        parent: wipFiber,
        alternate: null,
        effectTag: "PLACEMENT"
      };
    }

    // 删除节点
    if (oldFiber && !sameType) {
      oldFiber.effectTag = "DELETION";
      deletions.push(oldFiber);
    }

    if (oldFiber) {
      oldFiber = oldFiber.sibling;
    }

    if (index === 0) {
      wipFiber.child = newFiber; // 保存第一个child的索引
    } else {
      // 除了第一个子元素外, 其他的子元素通过sibling链接到整体中
      prevSibling.sibling = newFiber;
    }

    prevSibling = newFiber;
    index++;
  }
}

commit（阶段） 收集完成之后，要根据tag来将变更更新到dom上面

commitRoot方法: 这里需要注意的是currentRoot = wipRoot的赋值, 回去翻翻render函数会发现, wipRoot这个fiber根节点有一个alternate属性,这是因为第一次渲染的时候还没有完整的fiber Tree(也称为workInProgress Tree),为了下次进行diff的时候进行对比,需要保留老的workInProgress Tree 一开始currentRoot也是一个空指针, 直到我们所有的commit都更新完成之后, 才会被赋值, 本次更新的workInProgress Tree在下次更新的时候就成了老树.

function commitRoot() {
  deletions.forEach(commitWork);
  commitWork(wipRoot.child); // 从<App />节点开始更新
  currentRoot = wipRoot;
  wipRoot = null;
}

// 通过递归的方式遍历整棵树
function commitDeletion(domParent, fiber) {
  if (fiber.dom) {
    domParent.removeChild(fiber.dom);
  } else {
    commitDeletion(domParent, fiber.child);
  }
}

通过commitWork(fiber),commitWork(fiber.firstChild),commitWork(fiber.sibling)三个方法的调用完成fiber树的遍历

function commitWork(fiber) {
  if (!fiber) {
    return;
  }
  let domParentFiber = fiber.parent;
  // 函数组件没有dom, 需要不断向上查找找到有dom的父节点
  while (!domParentFiber.dom) {
    domParentFiber = domParentFiber.parent;
  }
  const domParent = domParentFiber.dom;

  if (fiber.effectTag === "PLACEMENT" && fiber.dom != null) {
    domParent.appendChild(fiber.dom);
  } else if (fiber.effectTag === "DELETION") {
    commitDeletion(domParent, fiber);
  } else if (fiber.effectTag === "UPDATE" && fiber.dom != null) {
    updateDom(fiber.dom, fiber.alternate, fiber.props);
  }
  commitWork(fiber.child);
  commitWork(fiber.sibling);
}

setState与Hooks

正是fiber的存在使得Hook的实现成为可能, hooks只是一个保存更新情况的队列而已

  • alternate(旧的workInProgress树)上保存了所有的hook, 根据索引来排, 这也就是hooks为什么不能在条件语句中使用的原因,只要某个条件语句变为true或者false导致跳过了,后面的更新就全乱套了
  • setState并没有立即更新,而是将变化push到了hook队列里面, 同时setState修改nextUnitOfWork,触发更新, 进入收集->commit阶段,
let wipFiber = null;
let hookIndex = null;

// 每次使用useState, 索引递增,在hook队列中添加一个新的变化
export function useState(initial) {
  const oldHook =
    wipFiber.alternate &&
    wipFiber.alternate.hooks &&
    wipFiber.alternate.hooks[hookIndex];
  // 每个hooks对象都有一个queue, 保存多次setState,最后一次性update
  const hook = {
    state: oldHook ? oldHook.state : initial,
    queue: []
  };

  const actions = oldHook ? oldHook.queue : [];
  actions.forEach(action => {
    hook.state = action(hook.state);
  });

  const setState = action => {
    hook.queue.push(action); // 没有立即更新
    wipRoot = { // 重置根节点,建立新的workInProgress树
      dom: currentRoot.dom,
      props: currentRoot.props,
      alternate: currentRoot
    };

    nextUnitOfWork = wipRoot; // 从root节点开始更新
    deletions = [];
  };

  wipFiber.hooks.push(hook);
  hookIndex++;
  return [hook.state, setState];
}


function updateFunctionalComponent(fiber) {
  wipFiber = fiber;
  hookIndex = 0;
  wipFiber.hooks = []; // 搜集该组件的变化,允许多次setState
  const children = [fiber.type(fiber.props)];
  reconcileChildren(fiber, children);
}

ps: 本人也是现学现卖,文章有讲得不明白或者错漏的地方, 欢迎批评指教😹
