背景

关于浏览器的渲染过程，网上的文章很多，比较出名的是《Life Of A Pixel》这个视频讲解，这里记录下我学习极客时间《浏览器工作原理》专栏中关于这块的笔记。

我们知道一个现代web页面是由HTML、CSS、JavaScript等文件构成的，那浏览器是如何将这些文件转换为可视化的页面的呢？

Screen Shot 2019-11-22 at 8.02.58 PM.png

渲染过程

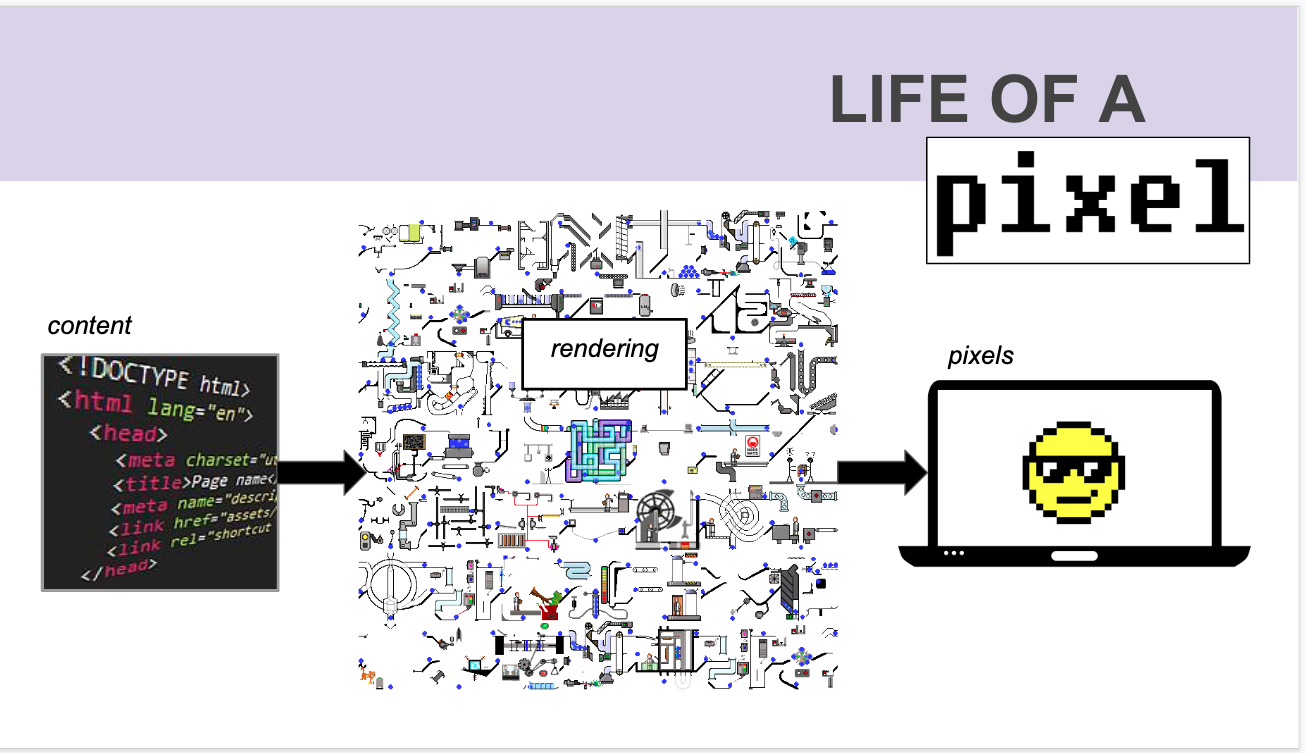

上面的示意图给出基本的输入和输出解释，输入是HTML、CSS、JavaScript，输出是web页面，中间的rendering渲染过程就是今天要讲述的内容。

构建DOM树

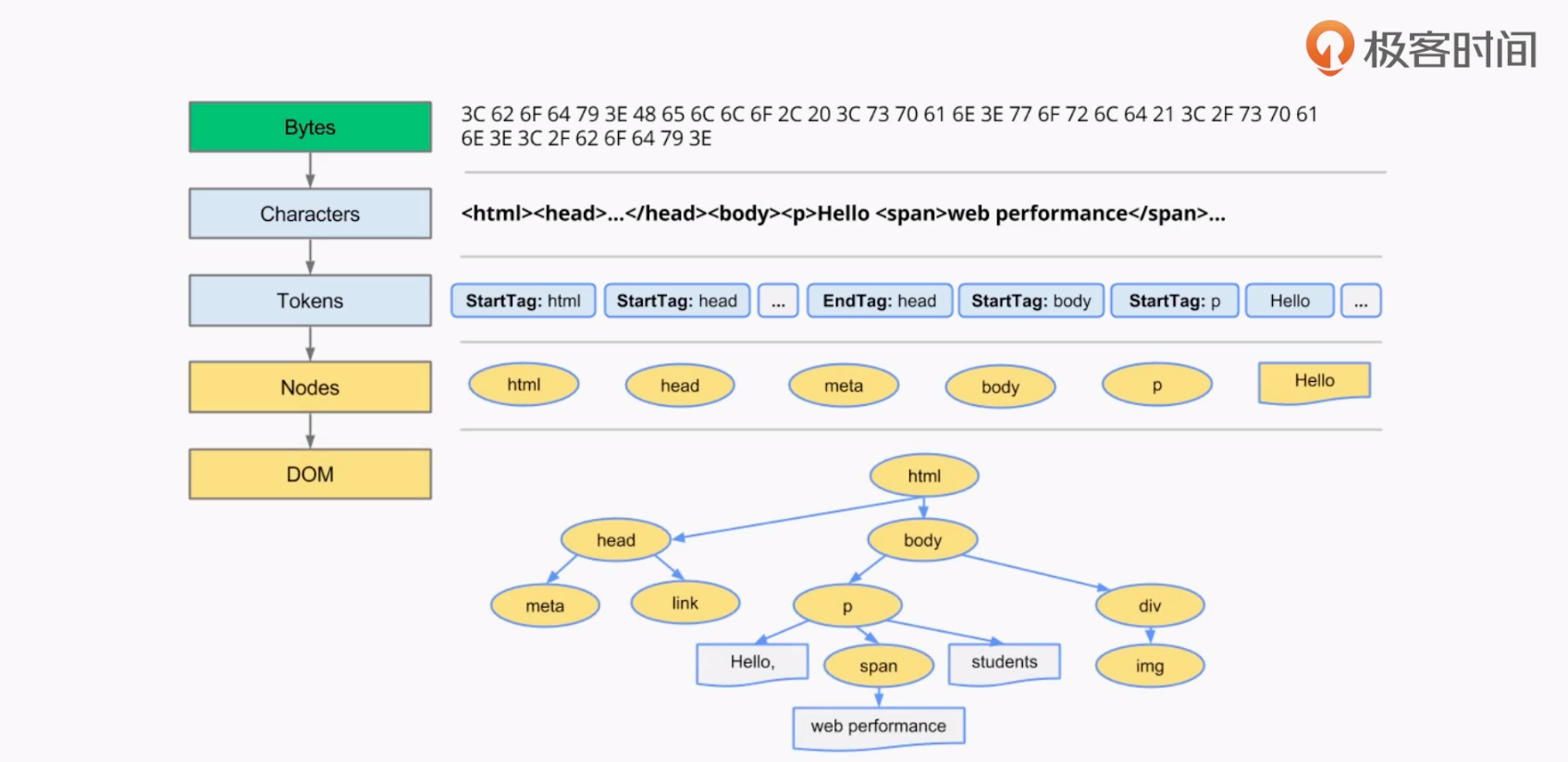

为什么要构建DOM树呢？首先浏览器是不认识HTML文档的，就像计算机不了解高级语言一样，中间需要一个翻译过程，我们从服务端请求了HTML文档，浏览器最开始接收到的是bytes字节码，然后浏览器将这些字节解析转换为字符，然后根据W3C文档将字符识别为Token，有了Token，就可以由词法分析生成HTML节点，这些节点带有属性和规则信息，最后将这些节点连接起来就构成了DOM树。

Screen Shot 2019-11-22 at 8.24.25 PM.png

样式计算

有了上面的DOM树结构，我们的web页面就有了"骨架"，但是还没有"皮肤"和“肌肉”，这些从哪来呢？这些来自于CSS。假设一个我们的CSS内容如下：

<!DOCTYPE html>
<html>
<head>
    <!-- 1.通过link引用的css文件 -->
    <link href="a.css" rel="stylesheet">
    <!-- 2。通过<style>标记引入的css -->
    <style>
        body {
            background: blue;
        }

        div {
            width: 300px;
            height: 300px;
        }
    </style>
</head>
<body>
    <!-- 3。通过元素样式引入的css -->
    <p><span style="display: block;"></span></p>
</body>
</html>

代码中记录了三种引入CSS的方式。

CSS文本--> styleSheets

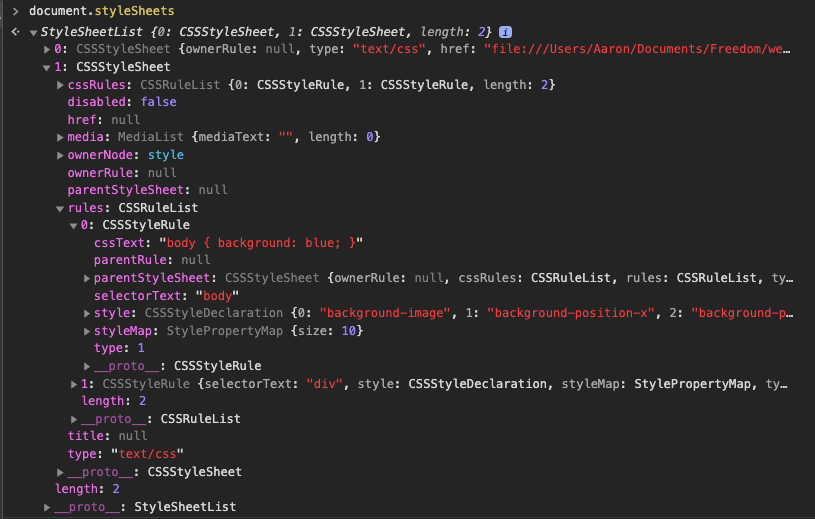

浏览器需要解析上面的上面的CSS文本，需要先将CSS文本转换为浏览器可以理解的结构styleSheets，打开Chrome控制台，输入document.styleSheets，可以看到如下结构：

Screen Shot 2019-11-22 at 8.47.16 PM.png

可以看到浏览器已经把所有的CSS文本转换为styleSheets结构中的数据，这些结构也同时具备查询和修改的功能，这为后面的样式操作提供了基础.

标准化样式表中的属性值

我们平时写CSS会有很多方面书写记忆的写法，比如下面的CSS文本：

body { font-size: 2em }
p {color:blue;}
span  {display: none}
div {font-weight: bold}
div  p {color:green;}
div {color:red; }

可以看到上面写了很多属性值，但这些类型却不被渲染引擎理解，因此需要将其转换标准化的计算值，你可以理解这个过程是渲染引擎要统一单位和度量衡，转换后结果为：

body { font-size: 32px }
p {color:rgb(0, 0, 255);}
span  {display: none}
div {font-weight: 700}
div  p {color:rgb(0, 128, 0);}
div {color:rgb(255, 0, 0);}

计算DOM树中每个节点的具体样式

要计算每个节点的样式，就要用到CSS的继承规则和层叠规则了。CSS的继承是每个DOM节点都包含其父节点的样式，以图说明：

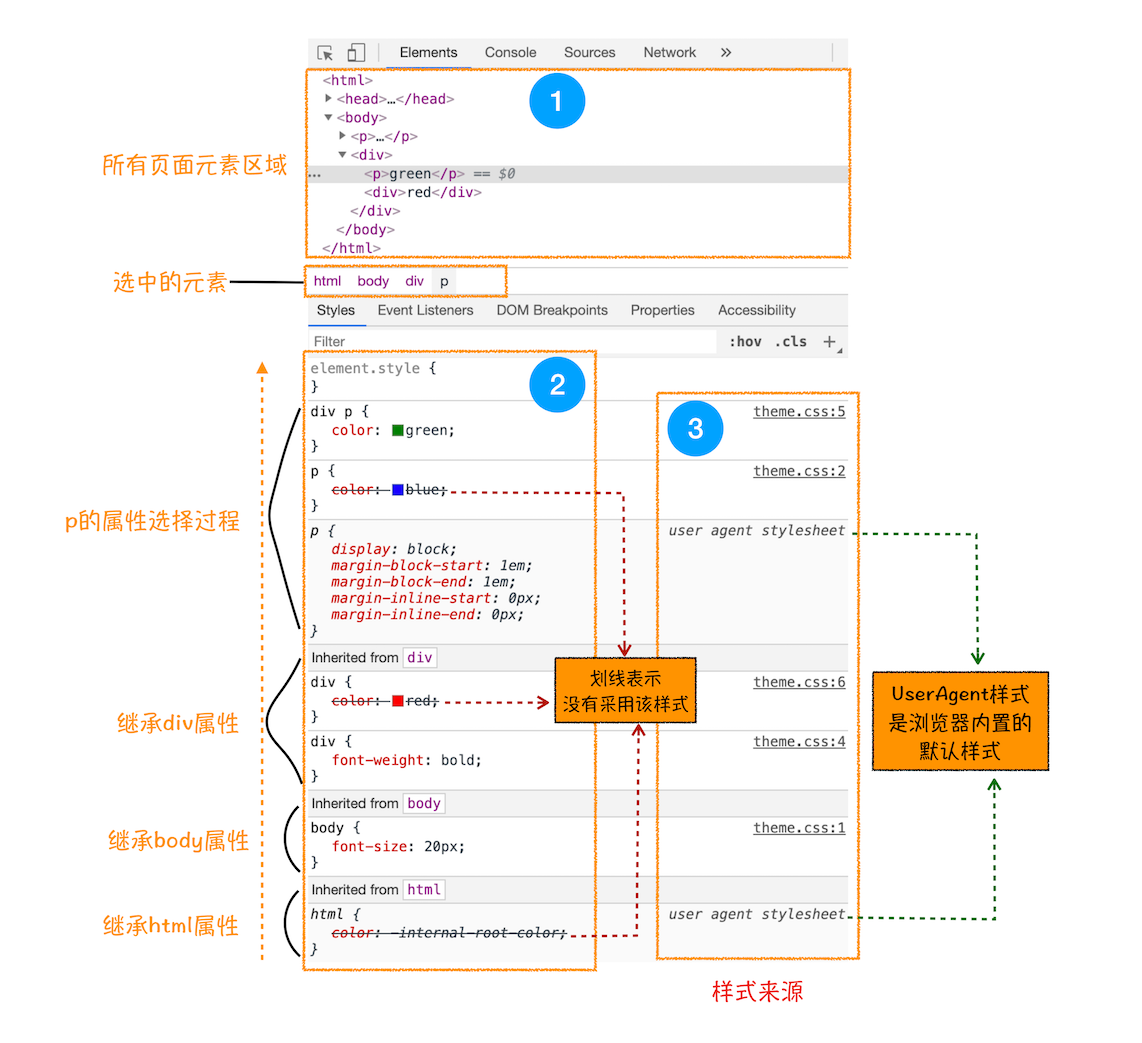

从图上可以看到各个节点都有其来自父节点的样式。我们通过Chrome开发者工具Styles也可以看出这样的模式：

然后就是层叠规则发挥作用了，CSS全名叫Cascading Style Sheets（层叠样式表），说明层叠是其主要功能，说白了就是后者覆盖前者。
依靠上面两种规则，最终结算的结果保存在ComputedStyle的结构内，通过Chrome开发者工具中Computed标签可以查看，以上这个过程有的文章也把其理解为生成CSSOM的过程。

构建布局树

知道了DOM树，知道了每个节点的样式，还缺什么呢？还缺DOM节点的具体位置，这个过程就是布局

创建布局树

DOM树和布局树是相似的，主要区别在于DOM树上包含全部节点，包括不可见节点，但是布局树上只有可见节点：


计算布局

布局计算是一个复杂的过程，后续再写相应的文章介绍。

构建分层树

有了DOM树，有了节点样式，又知道了各个节点的具体位置，这回应该可以让浏览器绘制了吧？！别急，还早，这里还有个关键步骤----分层

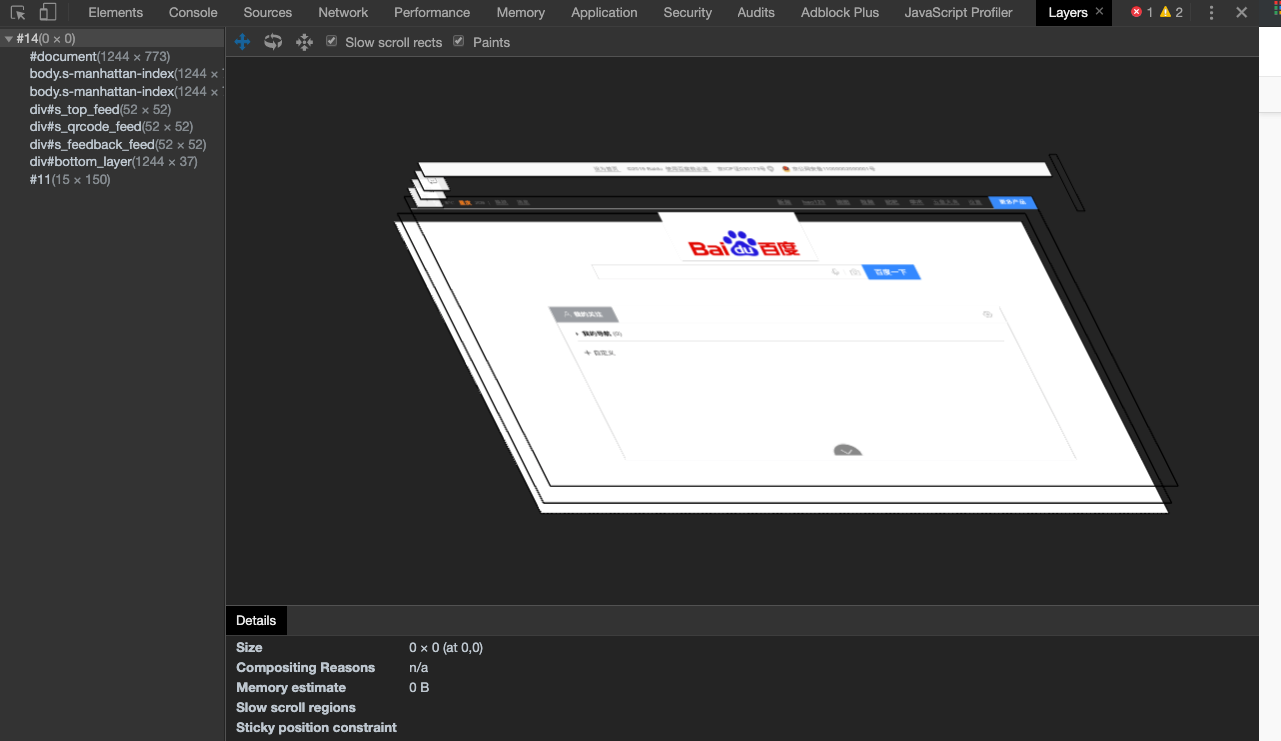

现代web页面已经不是简单的纯文本和图片了，上面有复杂的交互动画如3D变换、页面滚动、或者z-index做排序等，为了实现这些效果，渲染引擎还需要为特定的节点生成对应的图层，最终形成一棵分层树，其实图层的概念在常见绘图软件如PS中已经屡见不鲜了，通过Chrome开发者工具的Layers标签可以查看web页面的图层，之前做iOS开发时经常使用图层调试，原来Chrome也有类似功能，赞！

Screen Shot 2019-11-22 at 9.32.00 PM.png

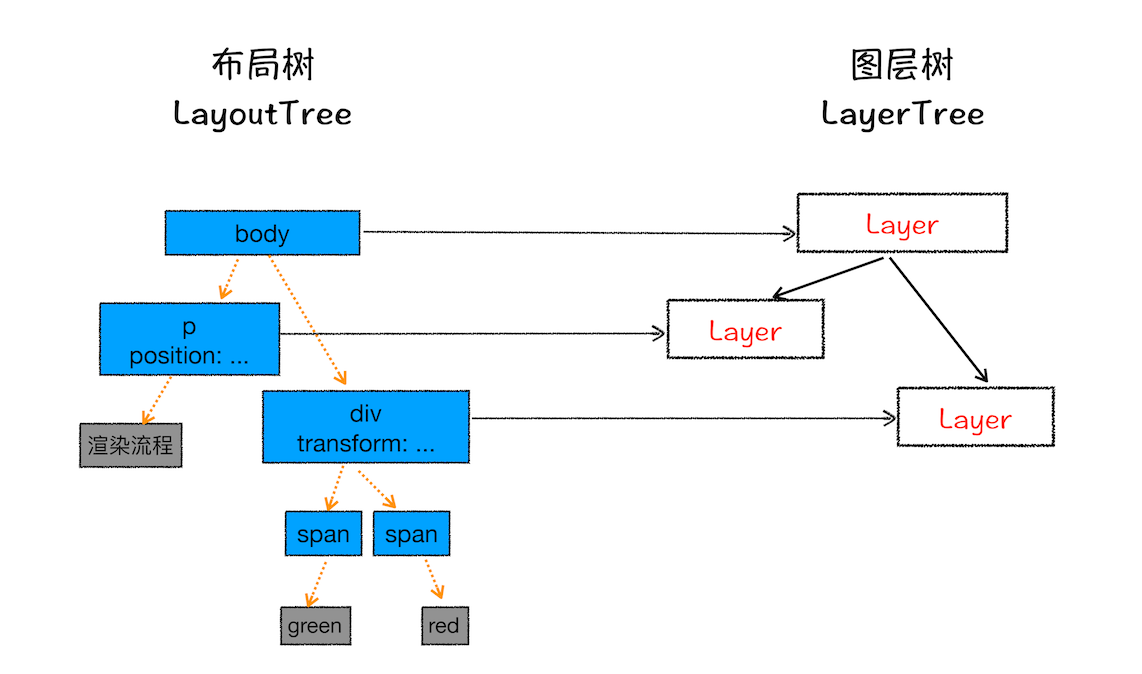

现在我们知道了，web页面实际上被分成了很多图层，这些图层叠加后合成了最终的页面。那么图层与布局节点又有什么关系呢？


从上图可以看到，并不是每个节点都需要一个图层，如果一个节点没有图层，那么它就从属于其父节点的图层。如上面span节点和文本节点就没有专属图层。

那么什么样的节点才配有专属图层呢？

这里可以直接查看MDN

  • 需要裁剪的地方也会被创建为图层

前端初学者肯定写过这样的代码，假定有这样的HTML结构：

<!DOCTYPE html>
<html>
<head>
    <style>
        body {
            background: blue;
        }
        div {
            width: 100px;
            height: 100px;
            overflow: auto;
            background: lightgoldenrodyellow;
        }
    </style>
</head>
<body>
    <div>
        <p>testtesttesttesttesttesttesttesttesttesttesttesttesttesttesttesttesttesttesttesttesttestt</p>

        <p>testtesttesttesttesttesttesttesttesttesttesttesttesttesttesttesttesttesttesttesttesttestt</p>

        <p>testtesttesttesttesttesttesttesttesttesttesttesttesttesttesttesttesttesttesttesttesttestt</p>
    </div>
</body>
</html>

div的宽度、高度不足以包括其全部内容，因此文字会超出，这种情况下就产生了裁剪，渲染引擎会把裁剪文字内容的一部分放在div区域，展示效果如下：

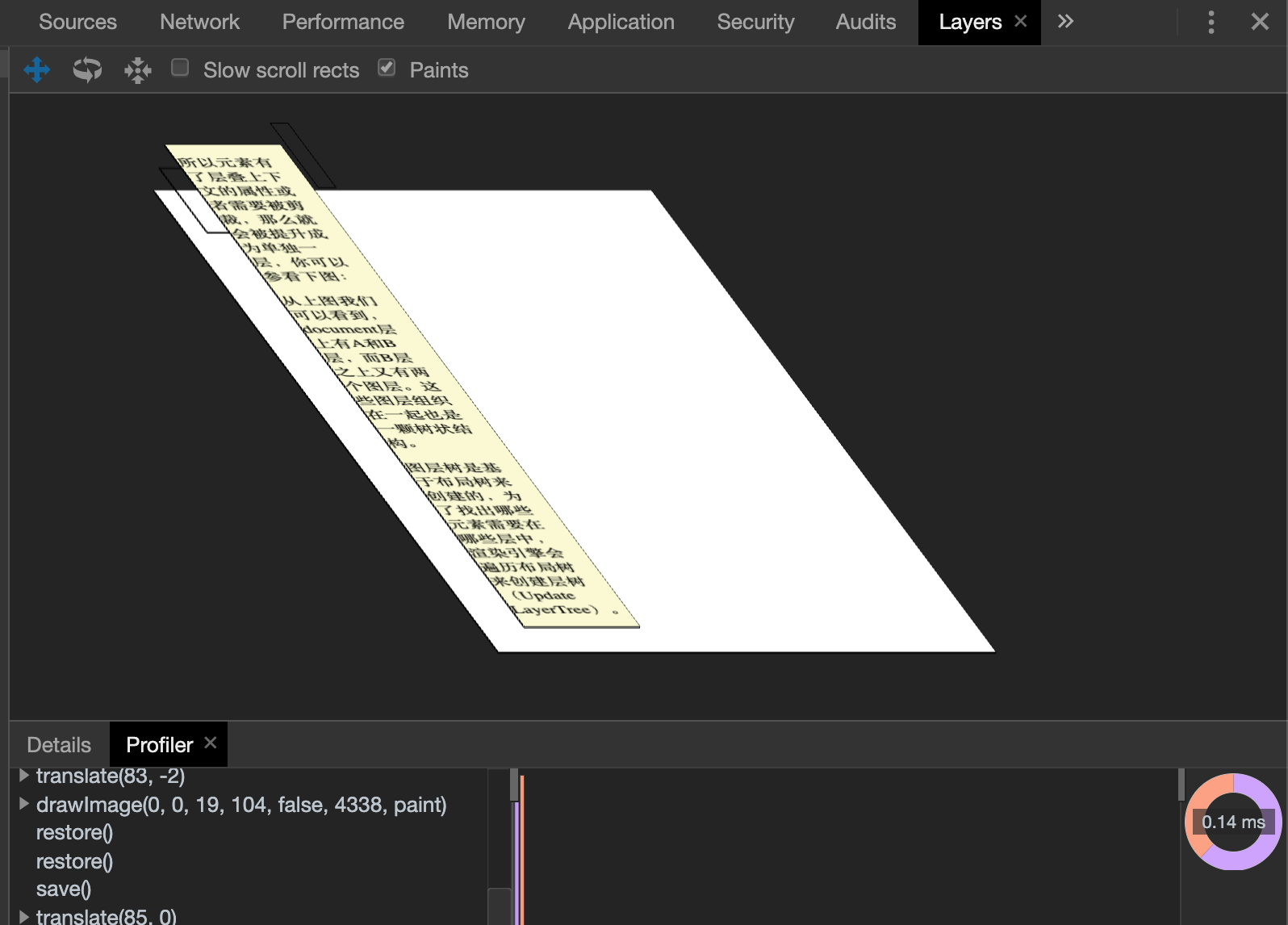

从图层工具栏中可以看到渲染引擎将文字部分单独创建了一个图层，如果出现滚动条，滚动条也会是一个单独的层

Screen Shot 2019-11-22 at 10.08.43 PM.png

上述试验结果是在单独使用Chrome浏览器打开这样的html文档下的效果，如果是在OSX的分屏模式下没有起作用，具体原因有待后续研究。

绘制图层

绘制过程和我们日常画画的操作基本相似，先画什么再画什么，比较符合人类直觉，首先渲染引擎将图层的绘制拆分为许多绘制指令，然后将绘制指令组成绘制列表，然后逐步绘制，值得注意的是上图中的Profiler标签工具栏，可以
拖动查看绘制过程。


删格化操作

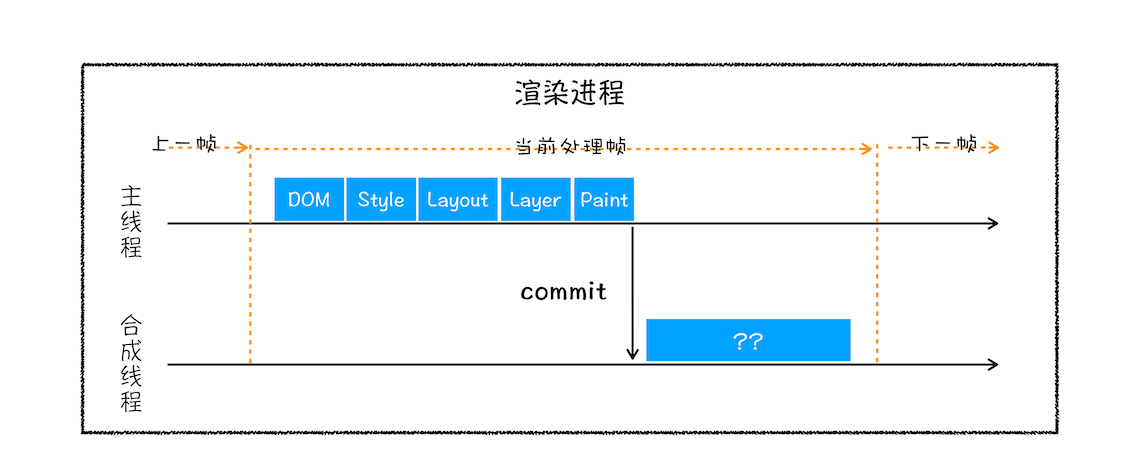

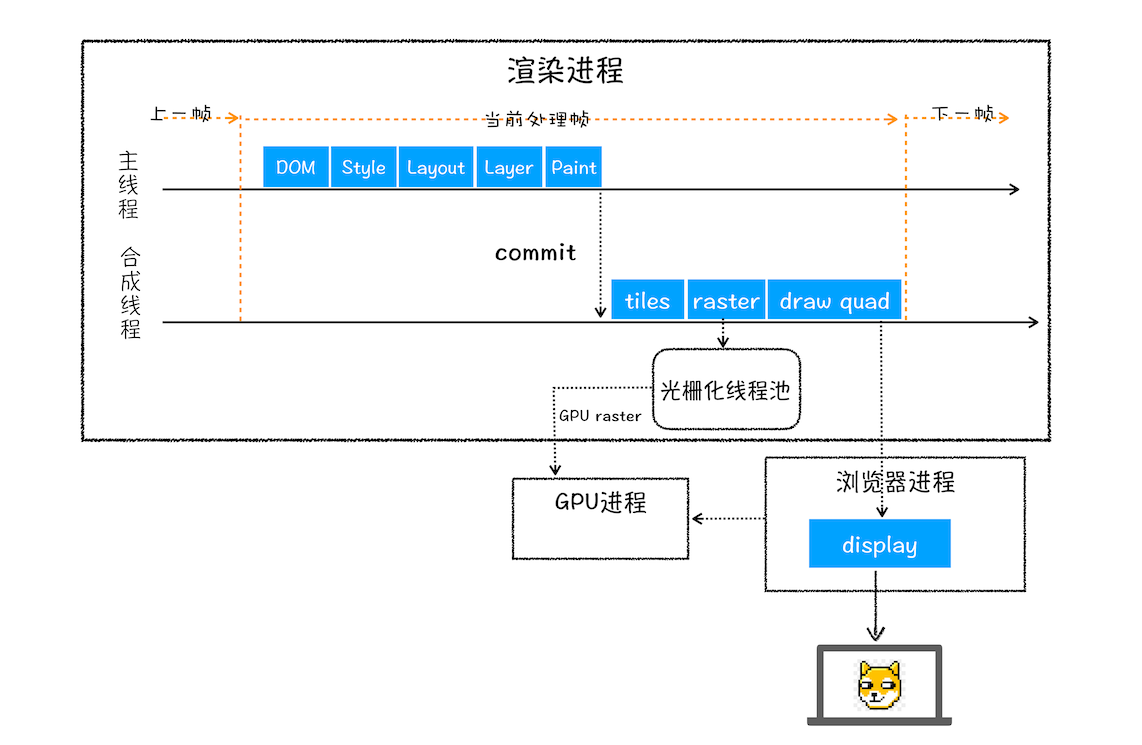

上面的绘制列表只是用来记录绘制顺序和绘制指令，实际的绘制操作是由渲染引擎中的合成线程来完成的，下图展示了渲染主线程和合成线程的关系：

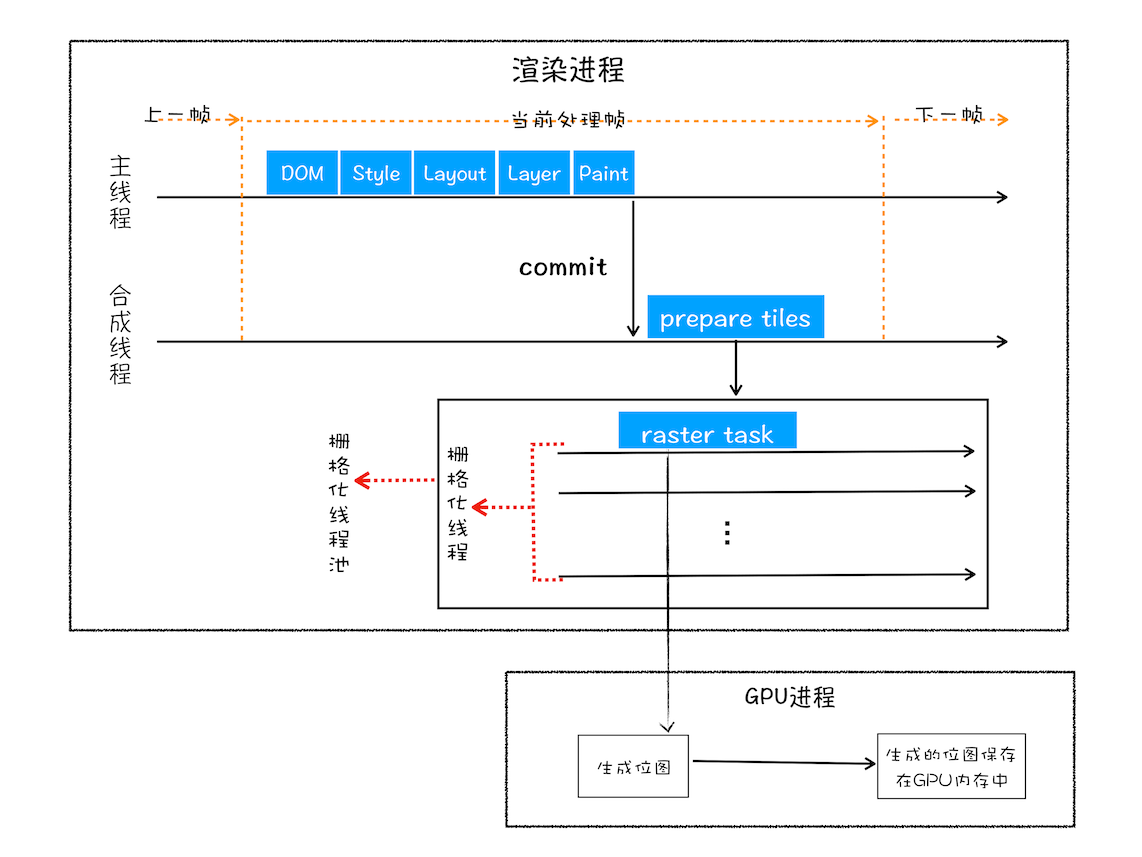

从上图可以看出，渲染线程完成了绘制列表操作后，就将执行过程交由合成线程来完成了。实际合成过程中，还涉及到视口viewport的概念，有些情况下页面图层很大，比如有的页面滚动条要滚动好久才能到底部，但是用户只能看到很小一部分，这种情况下，就没有必要绘制出所有图层，以造成不必要的开销。合成线程的策略是 首先将图层划分为图块，通常大小为256 * 256，或者512 * 512，然后合成线程会优先绘制视口附近区域的图块，并将这些图块合并生成位图，实际生成位图的操作是由删格化完成的，删格化的过程就是将图块转换为位图。这个过程中渲染进程会维护一个线程池，专门用于执行图块的删格化过程，通常删格化的过程会使用GPU加速，使用GPU生成位图叫快速删格化，生成的位图被保存在GPU中，当然GPU操作肯定是在GPU中完成，这样又涉及到了跨进程通信的问题，具体形式可参考下图：

合成和显示

当所有的图块都光栅化完成，合成线程会生成一个绘制图块的命令”DrawQuad“，然后将该命令提交给渲染进程，渲染进程里面有个叫viz的组件，用于接收DrawQuad的命令，将页面内容绘制到内存中，最后将内存显示到屏幕上，到这里我们的HTML、CSS、Javascript等文件，经过浏览器就会显示出最终的web页面了

渲染流水线

综上整个渲染流程如下：

  1. 浏览器解析HTML形成DOM树
  2. 浏览器解析CSS形成styleSheets，计算出DOM节点的样式
  3. 合并DOM树和各节点样式形成布局树
  4. 对布局树进行分层，创建分层树
  5. 根据每个图层生成绘制列表，并将其提交给合成线程
  6. 合成线程将图层划分为图块，将图块光栅化处理形成位图
  7. 合成线程返回DrawQuad消息给渲染进程，渲染进程根据DrawQuad消息生成web页面


几个概念？

有了前面的浏览器渲染过程的基础，下面介绍几个日后用于优化浏览器性能优化的概念：重排、重绘、合成

重排

当页面元素的几何属性被更新就产生了重排。我们可以通过Javascript或者CSS更新元素的宽度、高度等几何属性，该操作后，浏览器会重新计算各个节点的样式，也就是渲染流水线中第二步会触发，那么后续流程也都会重新来一遍，所以重排几乎需要更新完整的流水线，所以开销也是最大的。

重绘

只是更新元素的背景色等操作叫重绘，因为元素的几何属性没有被更新，所以渲染流程不需要重新生成布局树，也不用生成分层树，直接进入了绘制图层阶段，相对重排来说执行效率会高一些。

合成

如果我们既没有改变元素的几何属性，也没有重新绘制属性，比如只是transform了一个元素，这种情况下，布局和绘制过程就都省略了，只执行了后续的合成操作，并且因为合成操作在合成线程中完成，并不占用主线程的资源，因此执行效率会大大提升。

相关面试题

为什么CSS要放到header底部，Javascript要放到body底部？

这道题涉及到了渲染过程中构建DOM树和计算节点样式两个过程

  • 假设CSS没有放在header底部，那么可以放在header顶部，或者body标签中，其实对于内容不多HTML文档，不涉及异步获取CSS时，放在什么地方其实影响都不算大，但是如果我们的css是从外部获取的，从前面的渲染过程我们知道在生成布局树之前，浏览器需要先加载CSS用于计算各节点样式，放在header底部可以确保页面需要的CSS都优先解析计算完成，这样页面加载时候就不会先出现默认的html样式，然后再出现想要的CSS渲染样式，优化体验；
  • Javascript标签为什么建议放到body底部？因为JS是非常强大的，JS可以操作DOM、可以修改样式、甚至处理页面节点上的交互事件等等，因此浏览器在解析<script>标签时，会阻塞DOM树的构建，转而去执行js，而DOM树的构建是整个渲染过程的最初阶段，进而渲染阶段被阻塞，如果将其放到<body>标签末尾，此时DOM树构建完成，再去执行js就不会影响渲染过程。
