Android 自定义view系列 —— 认识绘制顺序

sometimerock
4,258 阅读7分钟

  • 一、简介

Android 的绘制是按顺序绘制的，先绘制的内容会被后绘制的内容所覆盖，并且Android 里面关于绘制的方法是比较多的，onDraw()、dispatchDraw()、onDrawForeground()、draw()方法在绘制顺序里面也起到关键的作用，本文主要在于介绍这些方法在绘制顺序中起到的一些作用

  • 二、关键的方法

  • onDraw()

1、 onDraw() 方法介绍：

是绘制过程中最为常用的重写方法，通过重写onDraw()方法可以绘制出很多不同形状的图形，文字，例子如下

    override fun onDraw(canvas: Canvas?) {
        super.onDraw(canvas)
        var drawable = drawable
        if (BuildConfig.DEBUG && drawable!=null){
            canvas?.save()
            canvas?.concat(imageMatrix)
            var bounds = drawable.bounds
            canvas?.drawText(resources.getString(R.string.image_size,bounds.width(),bounds.height()),20f,40f,paint)
            canvas?.restore()
        }
    }

2、我们draw的一些代码是要放在super.onDraw()前还是后？

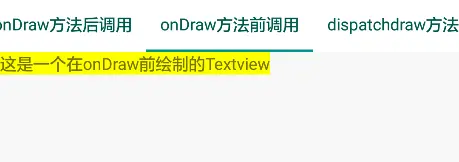

放在 super.onDraw()之前 ：

由于绘制的代码都在原控件的绘制之前调用，所以绘制的内容会被原控件的绘制内容所遮挡。
这里例子展示了一个带背景颜色的TextView，由于在super.onDraw()，就已经绘制了颜色，后面写的一些文字的内容都会有带背景颜色，eg:

    override fun onDraw(canvas: Canvas?) {
        var layout = layout
        bounds.left = layout.getLineLeft(0)
        bounds.right = layout.getLineRight(0)
        bounds.top = layout.getLineTop(0).toFloat()
        bounds.bottom = layout.getLineBottom(0).toFloat()
        canvas?.drawRect(bounds,paint)
        super.onDraw(canvas)
    }

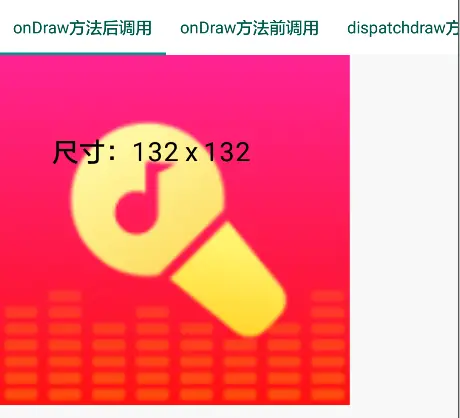

放在 super.onDraw()之后 ：

由于绘制代码会在原有内容绘制结束之后才执行，所以绘制内容就会覆盖控件原来的内容。
这里例子展示了一个在debug情况下会在ImageView控件中输出图片尺寸的一个demo，eg：

    //draw() 是绘制过程的总调度方法。一个 View 的整个绘制过程都发生在 draw() 方法里。前面讲到的背景、主体、子 View 、滑动相关以及前景的绘制，它们其实都是在 draw() 方法里的。
    override fun draw(canvas: Canvas?) {
        super.draw(canvas)
        // 在 super.draw() 的下方插入绘制代码，让绘制内容盖住其他所有
        paint.color = Color.parseColor("#f44336")
        canvas?.drawRect(0f, 40f, 200f, 120f, paint)
        paint.color = Color.WHITE
        canvas?.drawText("New", 20f, 100f, paint)

    }

  • dispatchDraw()

1、dispatchDraw() 方法介绍：

在子view绘制完之后才调用的方法，可以通过重写这个方法让你绘制的内容覆盖在子view上面，若没有通过这个方法，父控件绘制的内容会被子控件所覆盖

    override fun onDraw(canvas: Canvas?) {
        super.onDraw(canvas)
        // 在 super.onDraw() 的下方插入绘制代码，绘制一些点
        drawPoint(canvas = canvas)
    }

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
             android:layout_width="match_parent"
             android:layout_height="match_parent"
>
    <com.zy.draworder.AfterDispatchDrawView
            android:layout_width="match_parent"
            android:layout_height="match_parent">

    <ImageView
            android:layout_width="200dp"
            android:layout_height="200dp"
            android:src="@drawable/logo"
    />
    </com.zy.draworder.AfterDispatchDrawView>
</FrameLayout>

2、我们draw的一些代码是要放在super.dispatchDraw()前还是后？

放在 super.dispatchDraw()之前 ：

把绘制代码写在 super.dispatchDraw() 的上面，这段绘制就会在子view的 onDraw() 之后、 super.dispatchDraw() 之前发生，也就是绘制内容会出现在主体内容和子 View 之间。

    //把绘制代码写在 super.dispatchDraw() 的上面，这段绘制就会在 onDraw() 之后、 super.dispatchDraw() 之前发生，也就是绘制内容会出现在主体内容和子 View 之间。
    override fun dispatchDraw(canvas: Canvas?) {
        drawPoint(canvas = canvas)
        super.dispatchDraw(canvas)
    }

    fun drawPoint(canvas: Canvas?){
        paint.color = Color.GREEN
        canvas?.drawCircle(width * 0.1f,height * 0.1f,55f,paint)
        canvas?.drawCircle(width * 0.2f,height * 0.2f,15f,paint)
        canvas?.drawCircle(width * 0.3f,height * 0.3f,15f,paint)
        canvas?.drawCircle(width * 0.4f,height * 0.4f,15f,paint)
        canvas?.drawCircle(width * 0.5f,height * 0.5f,15f,paint)

        paint.color = Color.RED
        canvas?.drawCircle(width * 0.9f,height * 0.1f,55f,paint)
        canvas?.drawCircle(width * 0.8f,height * 0.2f,15f,paint)
        canvas?.drawCircle(width * 0.7f,height * 0.3f,15f,paint)
        canvas?.drawCircle(width * 0.6f,height * 0.4f,15f,paint)

        paint.shader = RadialGradient(width * 0.1f,height * 0.1f,55f,Color.parseColor("#E91E63"),
            Color.parseColor("#2196F3"), Shader.TileMode.CLAMP)
        canvas?.drawCircle(width * 0.5f,height * 0.5f,55f,paint)
    }

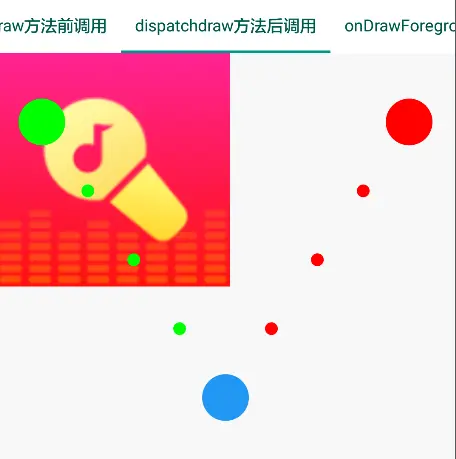

放在 super.dispatchDraw()之后 ：

把绘制代码写在 super.dispatchDraw() 的下面，这段绘制就会在子view的 onDraw() 之后、 super.dispatchDraw() 之后发生，也就是绘制内容会出现在主体内容和子 View 内容的后面，从而让绘制内容盖住子 View 了。

    //只要重写 dispatchDraw()，并在 super.dispatchDraw() 的下面写上你的绘制代码，这段绘制代码就会发生在子 View 的绘制之后，从而让绘制内容盖住子 View 了。
    override fun dispatchDraw(canvas: Canvas?) {
        super.dispatchDraw(canvas)
        drawPoint(canvas = canvas)
    }

    fun drawPoint(canvas: Canvas?){
        paint.color = Color.GREEN
        canvas?.drawCircle(width * 0.1f,height * 0.1f,55f,paint)
        canvas?.drawCircle(width * 0.2f,height * 0.2f,15f,paint)
        canvas?.drawCircle(width * 0.3f,height * 0.3f,15f,paint)
        canvas?.drawCircle(width * 0.4f,height * 0.4f,15f,paint)
        canvas?.drawCircle(width * 0.5f,height * 0.5f,15f,paint)

        paint.color = Color.RED
        canvas?.drawCircle(width * 0.9f,height * 0.1f,55f,paint)
        canvas?.drawCircle(width * 0.8f,height * 0.2f,15f,paint)
        canvas?.drawCircle(width * 0.7f,height * 0.3f,15f,paint)
        canvas?.drawCircle(width * 0.6f,height * 0.4f,15f,paint)

        paint.shader = RadialGradient(width * 0.1f,height * 0.1f,55f,Color.parseColor("#E91E63"),
            Color.parseColor("#2196F3"), Shader.TileMode.CLAMP)
        canvas?.drawCircle(width * 0.5f,height * 0.5f,55f,paint)
    }

  • onDrawForeground()

1、 onDrawForeground() 方法介绍：

这个方法是 API 23 才引入的，所以在重写这个方法的时候要确认你的 minSdk 达到了 23，不然低版本的手机装上你的软件会没有效果。
在 onDrawForeground() 中，会依次绘制滑动边缘渐变、滑动条和前景。所以如果你重写 onDrawForeground()

2、我们draw的一些代码是要放在super.onDrawForeground()前还是后？

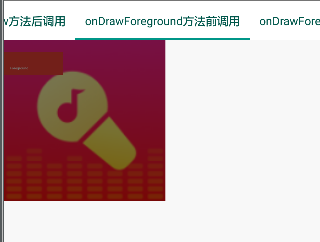

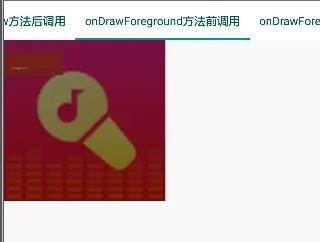

放在 super.onDrawForeground()之前 ：

如果你把绘制代码写在了 super.onDrawForeground() 的上面，绘制内容就会在 dispatchDraw() 和 super.onDrawForeground() 之间执行，那么绘制内容会盖住子 View，但被滑动边缘渐变、滑动条以及前景盖住：

    override fun onDrawForeground(canvas: Canvas?) {
        paint.color = Color.parseColor("#f44336")
        canvas?.drawRect(0f, 40f, 200f, 120f, paint)
        paint.color = Color.WHITE
        canvas?.drawText("Foreground", 20f, 100f, paint)
        super.onDrawForeground(canvas)
    }

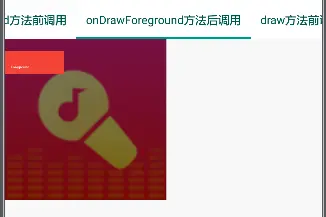

放在 super.onDrawForeground()之后 ：

如果你把绘制代码写在了 super.onDrawForeground() 的下面，绘制代码会在滑动边缘渐变、滑动条和前景之后被执行，那么绘制内容将会盖住滑动边缘渐变、滑动条和前景。

    override fun onDrawForeground(canvas: Canvas?) {
        super.onDrawForeground(canvas)
        //在super.onDrawForeground() 的下方插入绘制代码，让绘制内容盖住前景
        paint.color = Color.parseColor("#f44336")
        canvas?.drawRect(0f, 40f, 200f, 120f, paint)
        paint.color = Color.WHITE
        canvas?.drawText("Foreground", 20f, 100f, paint)
    }

  • draw()

1、 draw() 方法介绍：

draw() 是绘制过程的总调度方法。一个 View 的整个绘制过程都发生在 draw() 方法里。前面讲到的背景、主体、子 View 、滑动相关以及前景的绘制，它们其实都是在 draw() 方法里的。

public void draw(Canvas canvas) {
    ...

    drawBackground(Canvas); // 绘制背景（不能重写）
    onDraw(Canvas); // 绘制主体
    dispatchDraw(Canvas); // 绘制子 View
    onDrawForeground(Canvas); // 绘制滑动相关和前景

    ...
}

2、我们draw的一些代码是要放在super.draw()前还是后？

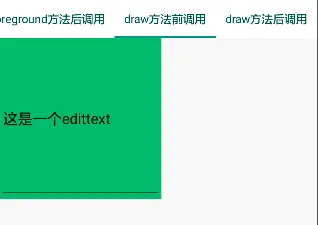

放在 super.draw()之前 ：

由于 draw() 是总调度方法，所以如果把绘制代码写在 super.draw() 的上面，那么这段代码会在其他所有绘制之前被执行，所以这部分绘制内容会被其他所有的内容盖住，包括背景。是的，背景也会盖住它。

    override fun draw(canvas: Canvas?) {
        //于 draw() 是总调度方法，所以如果把绘制代码写在 super.draw() 的上面，那么这段代码会在其他所有绘制之前被执行，所以这部分绘制内容会被其他所有的内容盖住，包括背景。是的，背景也会盖住它。
        canvas?.drawColor(Color.parseColor("#00BB6A")); // 涂上绿色
        super.draw(canvas)
    }

放在 super.draw()之后 ：

由于 draw() 是总调度方法，所以如果把绘制代码写在 super.draw() 的下面，那么这段代码会在其他所有绘制完成之后再执行，也就是说，它的绘制内容会盖住其他的所有绘制内容。

它的效果和重写 onDrawForeground()，并把绘制代码写在 super.onDrawForeground() 下面时的效果是一样的：都会盖住其他的所有内容。

    override fun draw(canvas: Canvas?) {
        super.draw(canvas)
        // 在 super.draw() 的下方插入绘制代码，让绘制内容盖住其他所有
        paint.color = Color.parseColor("#f44336")
        canvas?.drawRect(0f, 40f, 200f, 120f, paint)
        paint.color = Color.WHITE
        canvas?.drawText("New", 20f, 100f, paint)
    }

  • 总结：

1. 掌握绘制顺序的一些方法非常的重要，特别在自定义view 有子view ，及要在前景背景做一些操作的时候，要注意后他跟super.xx()调用前后的关系

2. 出于效率的考虑，ViewGroup 默认会绕过 draw() 方法，换而直接执行 dispatchDraw()，以此来简化绘制流程。所以如果你自定义了某个 ViewGroup 的子类（比如 LinearLayout）并且需要在它的除 dispatchDraw() 以外的任何一个绘制方法内绘制内容，你可能会需要调用 View.setWillNotDraw(false) 这行代码来切换到完整的绘制流程（是「可能」而不是「必须」的原因是，有些 ViewGroup 是已经调用过 setWillNotDraw(false) 了的，例如 ScrollView）。

3. 有的时候，一段绘制代码写在不同的绘制方法中效果是一样的，这时你可以选一个自己喜欢或者习惯的绘制方法来重写。但有一个例外：如果绘制代码既可以写在 onDraw() 里，也可以写在其他绘制方法里，那么优先写在 onDraw() ，因为 Android 有相关的优化，可以在不需要重绘的时候自动跳过 onDraw() 的重复执行，以提升开发效率。享受这种优化的只有 onDraw() 一个方法。
