世界如果没有太阳, 那所有的一切都将黯然失色 --- 佚名

概述

在THREEjs的世界里, 如果没有光源, 那么所有的材质都无法显示, 场景也将不可见.THREEjs本身支持大量的光源. 这篇文章将尽我所能阐述清楚这些光源的不同用法, 包括:

有哪些可用的光源
使用的时机
调整和配置光源的行为
创建光晕

不同种类的光源

AmbientLight: 基本光源, 光源的颜色会叠加在场景现有物体上
PointLight: 点光源, 无法创建阴影
SpotLight: 聚光光源, 类似台灯, 天花板的吊灯或手电筒, 可以创建阴影
DirectionalLight: 无限光, 类似太阳的平行光, 可以创建阴影
HemisphereLight: 特殊光源, 模拟反光面和光线微弱的天空来创建更自然的室外光线. 无法创建阴影
AreaLight: 与SpotLight相反, 创建一个发散光线的平面, 无法创建创建阴影
LensFlare: 不是光源, 但可以添加光晕

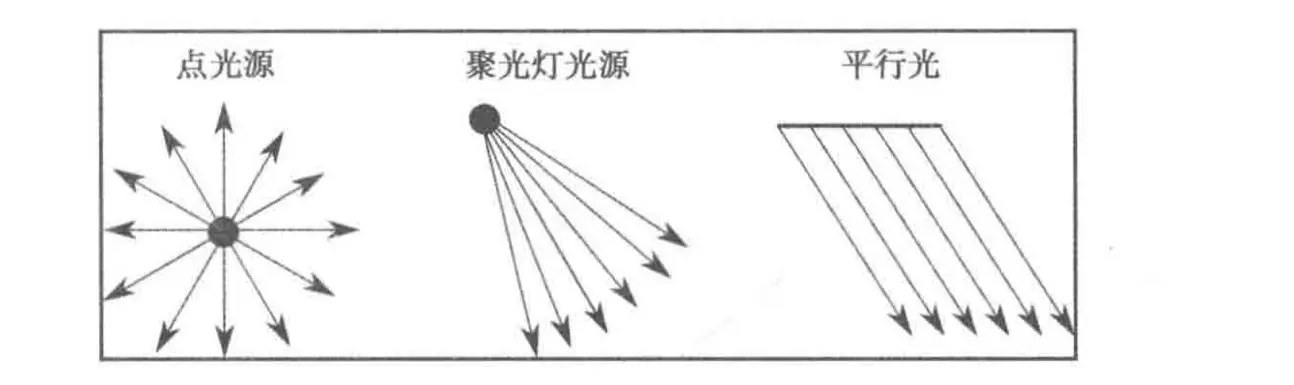

看一下对比图, 初中课本里面就有:

基础光源

AmbientLight

一般情况下不能将此光源作为场景中的唯一光源, 因为会将场景中所有的物体渲染成一个颜色, 显然不满足需求.使用其他光源, 可以添加阴影以及额外的颜色, 注意在使用AmbientLight的时候要使用感光的材质, 如果使用基本材质是不会对Ambient光源反应的.

const scene = new THREE.Scene()
const camera = new THREE.PerspectiveCamera(45, window.innerWidth/window.innerHeight, 0.1, 1000)
camera.position.set(30, 30, 50)
const planeGeometry = new THREE.PlaneGeometry(30, 30)
const planeMaterial = new THREE.MeshPhongMaterial({color: 'grey'})
const plane = new THREE.Mesh(planeGeometry, planeMaterial)
plane.receiveShadow = true
plane.rotation.x = -0.5 * Math.PI
plane.position.x = 0
plane.position.y = 0
plane.position.z = 0
const axes = new THREE.AxesHelper(20)
scene.add(axes)
scene.add(plane)
// 创建ambient光源
const ambientLight = new THREE.AmbientLight('#606008', 1)
scene.add(ambientLight)
// 创建点光源增强效果
const spotLight = new THREE.SpotLight(new THREE.Color(0xcfcfcf), 1, 180, Math.PI / 4)
spotLight.castShadow = true
spotLight.position.set(-30, 10, -10)
spotLight.shadow.mapSize.set(2048, 2048)
scene.add(spotLight)
// 添加一个立方体观察效果
const cube = new THREE.Mesh(new THREE.BoxGeometry(5, 5, 5), new THREE.MeshPhongMaterial({color: 'blue'}))
cube.position.set(5, 0, 5)
cube.castShadow = true
cube.receiveShadow = true
scene.add(cube)

camera.lookAt(new THREE.Vector3(0, 0, 0))

const renderer = new THREE.WebGLRenderer()
renderer.setClearColor(new THREE.Color('grey'))
renderer.setSize(window.innerWidth, window.innerHeight)
document.getElementById('webgl-output').appendChild(renderer.domElement)
renderer.shadowMapEnabled = true
const render = function() {
  renderer.render(scene, camera)
  requestAnimationFrame(render)
}
render()

// 设置dat.gui
setupControl(ambientLight, spotLight)

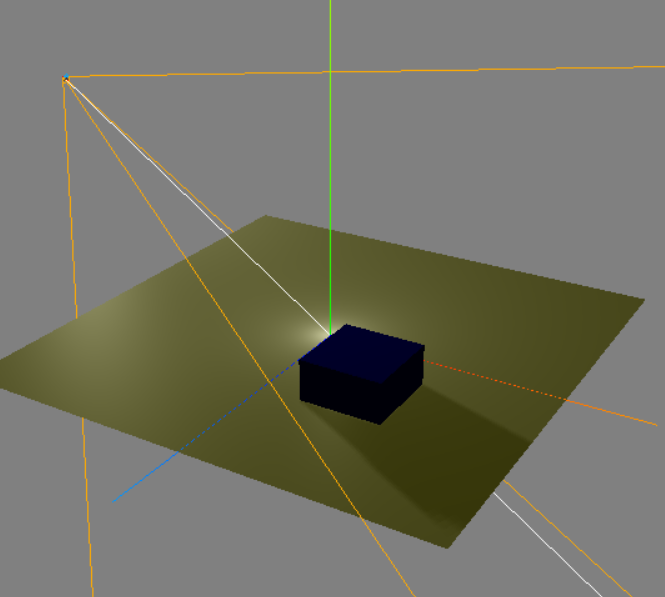

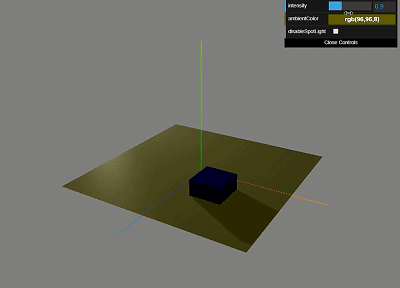

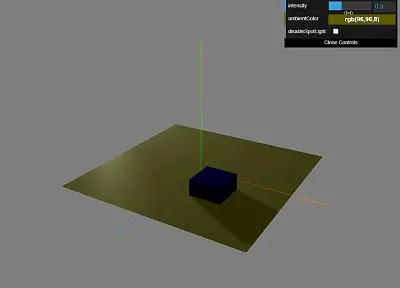

以下的gif图中可以直观看出AmbientLight颜色的设置, intensity的设置对整个renderer的影响, 通关开关spotLight也可以看出仅仅只有AmbientLight的话是非常暗淡和单调的, 有了spotlight, 并且设置了应用, 整个场景才更加自然.

AmbientLight的配置相对简单, 只有两个参数color和intensity, 对应颜色和强度.可以看到这个颜色被全局应用, 应尽量保守, 如果颜色过于明亮, 会发现颜色过于饱和.

更值得说的是SpotLight这样一种光源, 看看PointLight,DirectionLight他们之间的区别.

PointLight是从中央某一点向360°发射光线
SpotLight是从某一个点发出一个锥形的光线, 所以在之前的new THREE.SpotLight(new THREE.Color(0xcfcfcf), 1, 180, Math.PI / 4)中的最后一个参数Math.PI / 4就是表示这个夹角的.
那么平行光就是从一个平面发出的光, 光线彼此平行, 还记得物理课上有说太阳虽然是点光源, 但是发射到地球上时已经很远了, 可以近似看成一个平行光

下面将一一介绍

预定义两个常量, 会在接下来的光源中用到

const position = new THREE.Vector3(-30, 10, -10)
const color = 0xfffffff

PointLight

可以看一下例子, 需要注意的是, 点光源尽量不要去产生阴影, 因为方向是360°的, 计算阴影对GPU消耗很大.

export const pointLight = new THREE.PointLight(color, 1, 180)
pointLight.position.add(position)

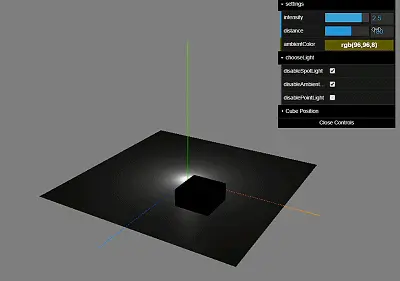

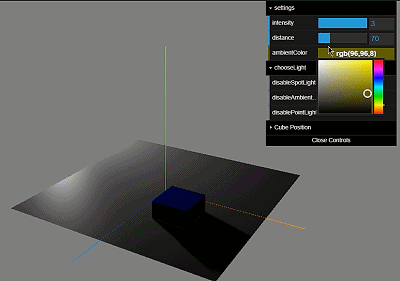

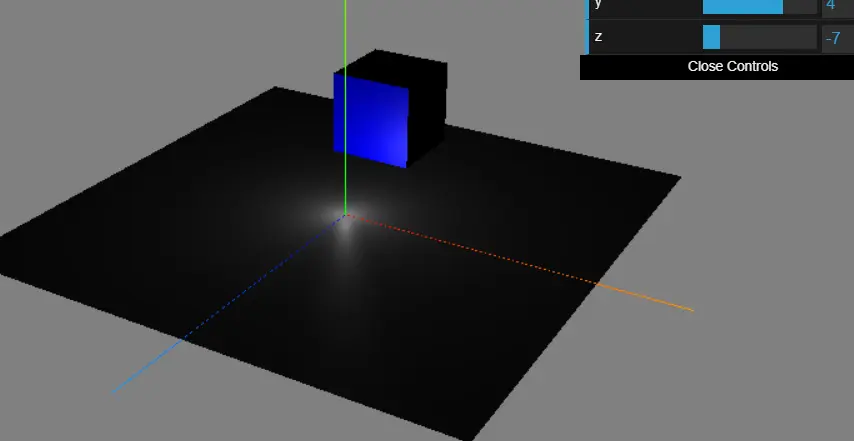

注意此处没有将y设置为0, 是因为如果设置为0就被plane给遮住看不见了, 所以设为了1. 可以从上图中看到很明显的点光源的样子, 通过controller移动方块, 可以看到方块的面的亮度变化可以通过控制setting的intensity和distance, 如下图.

intensity在AmbientLight的时候就已经介绍过了, 表示光的强度, 这里主要介绍一下distance, 它表示的是光线强度会随着距离的增加而减弱, 到指定的距离, 本例是180. 默认值为0, 即光线不会随着距离的增加而又任何的更改

SpotLight

SpotLight是最常使用的一种光源之一, 特别是在需要创建一个阴影的时候, 在最初介绍AmbientLight的时候就已经有它的身影了.

export const spotLight = new THREE.SpotLight(color, 1, 180, Math.PI / 4)
// 一定设置此属性才能产生阴影
spotLight.castShadow = true
spotLight.position.set(-30, 10, -10)
spotLight.shadow.mapSize.set(2048, 2048)
spotLight.target = plane
scene.add(spotLight)

其实跟PointLight的使用方式有很多的相似之处, 比如创建的时候前三个参数都是颜色, intensity, distance, 第四个前面有说到就是光锥的角度.

还有其他特殊的属性,

castShadow 需要阴影.
target 光源始终会指向的一个目标, 即使这个目标是动态的, 上例中是将其指向了plane.
exponent 光强衰减指数, 光强中心向锥形边缘递减的的速度
与阴影相关
- mapSize 用于产生阴影的像素多少, 越多越平滑, 默认值为512.
- onlyShadow 不会有任何光源的添加, 只会有阴影
- shadowCameraFar 投影远端, 距离光源哪一个位置可以生成阴影, 默认5000
- shadowCameraNear 投影近点, 距离光源哪一个位置可以开始生成阴影, 默认50
- shadowCameraFov 投影视场, 默认50
- shadowCameraVisible 投影方式是否可见 -- 该方法已被修改为 new THREE.CameraHelper( spotLight.shadow.camera ), 可直观的看出光源照射范围
- shadowDarkness 投影暗度, 默认为0.5 通常情况下与阴影相关的属性不需要额外设置, 使用默认值即可,如果有特殊需求可自定义.

下面是SpotLight的演示动画, 通过更改不同属性达到不同的阴影效果, 关于camera的一些属性, 比如fov-视场等, 在之前camera的部分中有讲到

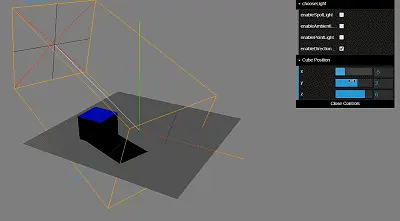

DirectionalLight

平行光与聚光等那样光强跟物体距离光源有关, 比如有distance和exponent来进行设置, 只要在平行光照射的范围之内, 都是一样的光强.

export const directionalLight = new THREE.DirectionalLight(color, 2)
directionalLight.position.add(position)
directionalLight.shadowCameraNear = 1
directionalLight.shadowCameraFar = 50
directionalLight.shadowCameraBottom = -10
directionalLight.shadowCameraLeft = -10
directionalLight.shadowCameraRight = 10
directionalLight.shadowCameraTop = 10
directionalLight.castShadow = true

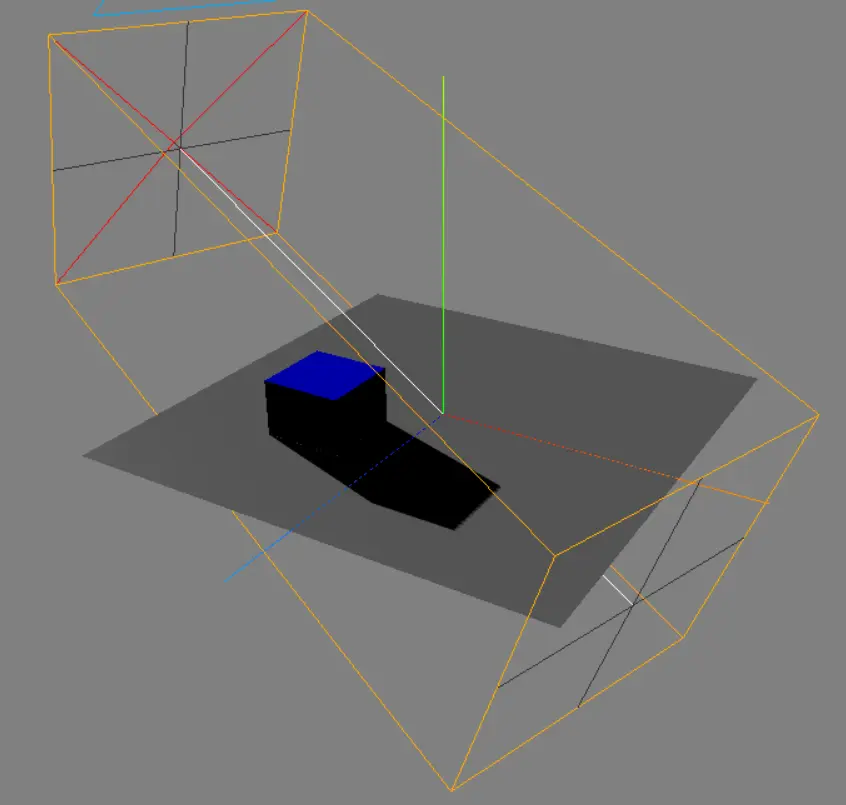

设置的上下左右前后近远都是设置可以产生阴影的一个正方体, 在这个正方体外不会产生任何阴影

特殊光源

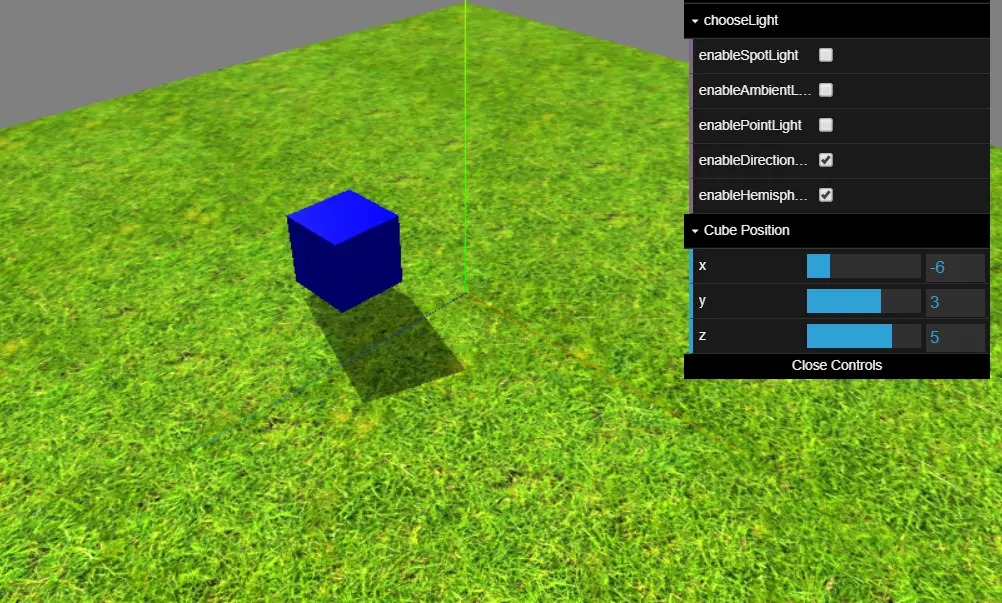

HemisphereLight

可以创建更贴近自然的户外光照, 如果不使用这个光源, 也可以通过ambientLight + directional Light来模拟太阳光, 这样的光照看起来不太自然, 在户外并不是所有光照都来自上发过, 还有大气的散射以及其他物体的反射.创建十分简单

// skyColor, groudColor, intensity
export const hemisphereLight = new THREE.HemisphereLight(0xcccccc, 0x0000ff, 1)
hemisphereLight.position.set(0, 50, 0)

其中添加了草坪的texture-纹理, 之后部分会专门说说纹理的概念, 现在先应用.

const grassTexture = new THREE.TextureLoader().load(require('../assets/textures/ground/grasslight-big.jpg'))
grassTexture.wrapS = THREE.RepeatWrapping
grassTexture.wrapT = THREE.RepeatWrapping
grassTexture.repeat.set(2, 2)
const planeMaterial = new THREE.MeshLambertMaterial({map: grassTexture})

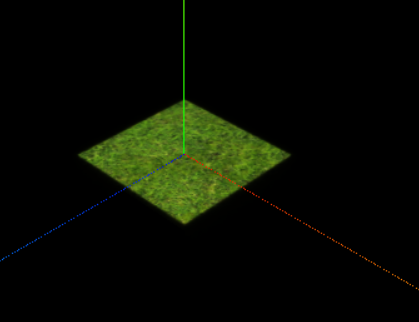

AreaLight

AreaLight可以定义一个长方形的发光区域.需要注意的是

不支持阴影
只有 MeshStandardMaterial 和 MeshPhysicalMaterial这两种材质被支持
需要引入RectAreaLightUniformsLib并且init()

RectAreaLightUniformsLib的描述是:

Real-Time Polygonal-Light Shading with Linearly Transformed Cosines

翻译过来应该就是: 运用线性余弦变换的实时多边形光照着色

AreaLight 默认是产生一个水平面, 如果有需要可以对其进行设置翻转

export const areaLight = new THREE.RectAreaLight(0xffffff, 1, 10, 10)
areaLight.position.set(0, 0.1, 0) // 故意里plane很近, 可以看出矩形
areaLight.lookAt(0, 0, 0)
areaLight.rotation.set(-Math.PI/2, 0, 0)

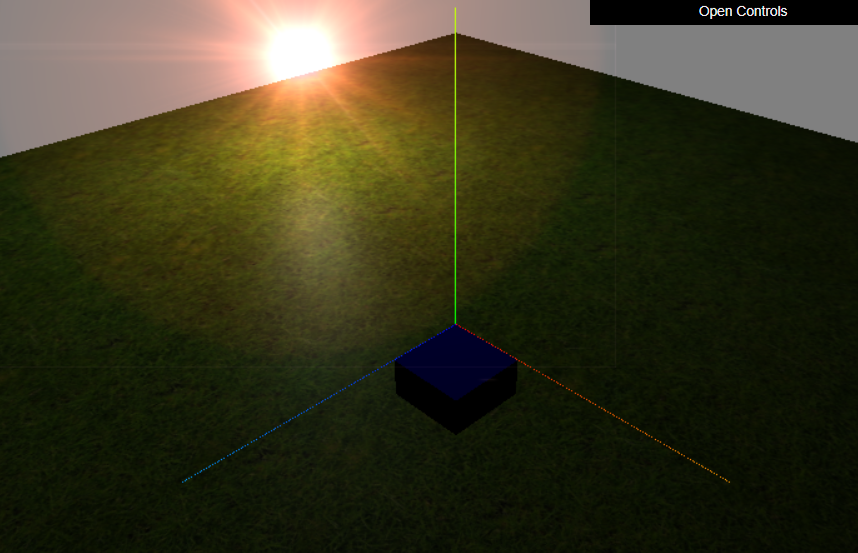

lens flare 镜头光晕

镜头光晕就是平时拍照如果对着太阳时, 在某个角度发生光的折射产生圆形光斑, 也就是光晕.

还是很漂亮的

生成光晕的代码跟之前也很类似,首先加载纹理, 添加到lensflare对象中, 再放到指定位置, 比如spotLight或pointLight处即可

import 'three/examples/js/objects/Lensflare'
const textureLoader = new THREE.TextureLoader()
const textureFlare0 = textureLoader.load(require('../assets/textures/flares/lensflare0.png'))
const textureFlare1 = textureLoader.load(require('../assets/textures/flares/lensflare1.png'))
const textureFlare2 = textureLoader.load(require('../assets/textures/flares/lensflare2.png'))
const color = new THREE.Color(0xffaacc)
export const lensFlare = new THREE.Lensflare()
lensFlare.addElement(new THREE.LensflareElement(textureFlare0, 512, 0, color))
lensFlare.addElement(new THREE.LensflareElement(textureFlare1, 512, 0, color))
lensFlare.addElement(new THREE.LensflareElement(textureFlare2, 60, 0.6, color))

总结

这部分都是对光源的描述, 如何新建, 配置, 阴影的, 种类包括

AmbientLight 全局光源
PointLight 点光源
SpotLight 锥形光源
DirectionalLight 方向性光源
HemisphereLight 户外自然光
AreaLight 平面光源
LensFlare 光晕

可以看到代码中除了光源之外还有很多跟material相关东西, 不同material对光源的反应是不同的, 下一部分将会谈到材质
