背景

Protocol Buffer是Google出品的数据传输协议，目前已经广泛用于客户端和服务器之间的数据交互，清晰理解Protocol Buffer原理很有必要，本文主要解密Protocol Buffer为什么更小，更快，不了解Protocol Buffer的可以看下之前对Protocol Buffer的介绍

原理

Protocol Buffer更快，更小的主要原因如下：

  • 序列化数据时，不序列化key的name，使用key的编号替代，减小数据
    例如定义如下数据结构：
message SearchRequest {
  string query = 1;
  int32 page_number = 2;
  int32 result_per_page = 3;
}

上述数据在序列化时，query,page_number以及result_per_page的key不会参与，由编号1,2,3替代，这样在反序列的时候可以直接通过编号找到对应的key，这样做确实可以减小传输数据，但是编号一旦确定就不可更改

  • 没有赋值的key，不参与序列化
    序列化时只会对赋值的key进行序列化，没有赋值的不参与，在反序列化的时候直接给默认值即可
  • 可变长度编码
    可变长度编码，主要缩减整数占用字节实现，例如java中int占用4个字节，但是大多数情况下，我们使用的数字都比较小，使用1个字节就够了，这就是可变长度编码完成的事
  • TLV
    TLV全称为Tag_Length_Value，其中Tag表示后面数据的类型，Length不一定有，根据Tag的值确定，Value就是数据了，TLV表示数据时，减少分隔符的使用，更加紧凑

数据结构

Protocol Buffer的数据组成方式为TLV，数据结构图如下：

其中Length不一定有，依据Tag确定，例如int类型的数据就只有Tag-Value，string类型的数据就必须是Tag-Length-Value

数据类型

Protocol Buffer定义了如下的数据类型，其中部分数据类型已经不再使用：

类型 释义 备注
0 可变长度编码 int32 int64 uint32 uint64 sint32 sint64 bool enum
1 64位长度 fixed64 sfixed64 double
2 value 的长度 string bytes message packed repeated fiels
3 Start Group 废弃
4 End Group 废弃
5 32位长度 fixed32 sfixed32 float

Tag

上面已经介绍了Protocol Buffer的数据结构及Tag的类型，但是Tag块并不是只表示数据类型，其中数据编号也在Tag块中，Tag的生成规则如下：

(field_number << 3) | wire_type

其中Tag块的后3位表示数据类型，其他位表示数据编号

可变长度编码

Java中整数类型的长度都是确定的，如int类型的长度为4个字节，可表示的整数范围为-2^31——2^31-1，但是实际开发中用到的数字均比较小，会造成字节浪费，可变长度编码就能很好的解决这个问题，可变长度编码规则如下：

  • 字节最高位表示数据是否结束，如果最高位为1，则表示后面的字节也是该数据的一部分

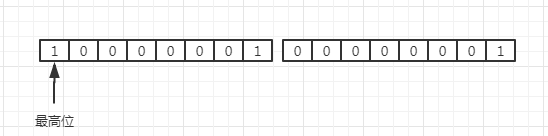

举个例子：

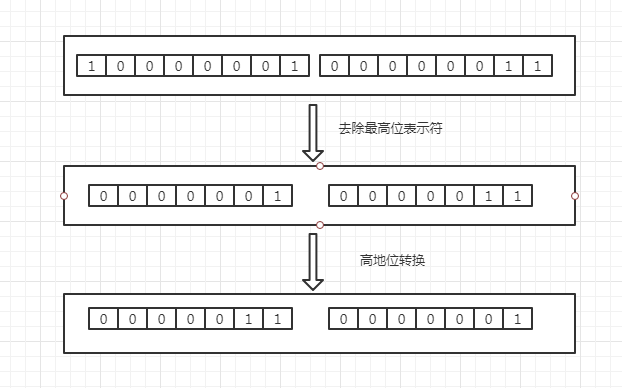

其中第一个字节由于最高位为1，则后面的字节也是前面的数据的一部分，第二个字节最高位为0，则表示数据计算终止，由于Protocol Buffer是低位在前，整体的转换过程如下：

10000001 00000011 ——> 00000110000001 表示的10进制数为：2^0 + 2^7 + 2^8 = 385
通过上面的例子可以知道一个字节表示的数的范围0-128，上面介绍的Tag生成算法中由于后3位表示数据类型，所以Tag中1-15编号只占用1个字节，所以确保编号中1-15为常用的，减少数据大小

可变长度编码唯一的缺点就是当数很大的时候int32需要占用5个字节，但是从统计学角度来说，一般不会有这么大的数

负数

Java中最高位表示整数的正负，通过上面可变长度编码介绍，最高位被用来作为数据结束标识符了，所以没法通过最高位来表示数据的正负，使用int32或者int64表示负数的时候占用10个字节，这是Protocol Buffer源码中规定的，所以如果要使用负数强烈不建议使用int32和int64，建议使用sint32和sint64，sint32和sint64先使用zigZag编码，生成的数再使用可变长度编码，下面介绍一下zigzag编码.

zigZag

zigzag编码的代码如下：

Zigzag(n) = (n << 1) ^ (n >> 31), n 为 sint32 时

Zigzag(n) = (n << 1) ^ (n >> 63), n 为 sint64 时

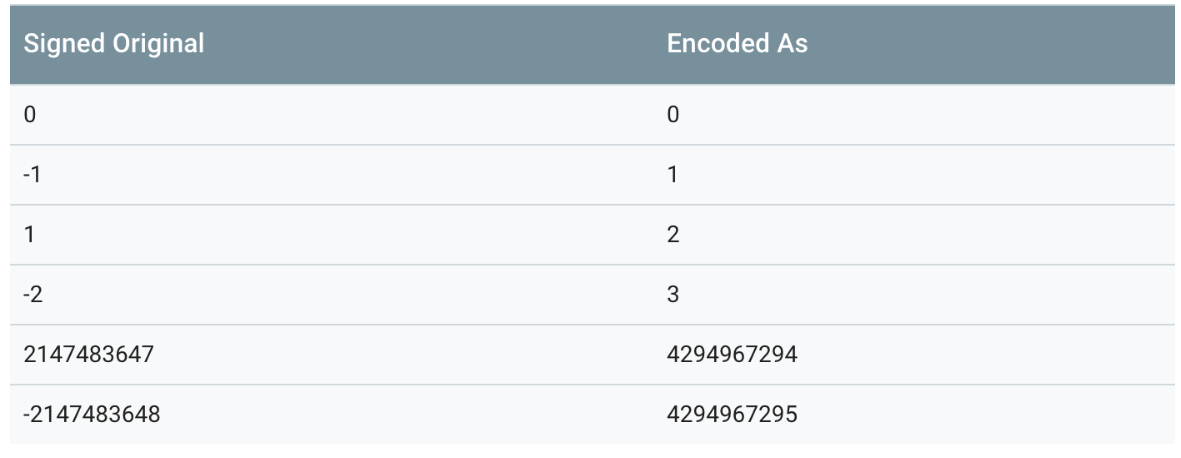

按照这种编码方式，对应的数字如下：

正数和负数交叉出现，这样编码后的数字再使用可变长度编码也能缩减数据的占用

定长编码

定长编码其实没什么说的，double float等数据结构的长度是确定的，当解析到这种类型的数据时，直接取对应长度的数据即可

案例分析

上面介绍了Protocol Buffer的原理，现在通过实例来展示分析过程，我们定义的proto文件如下：

message Person {
  string name = 1;
  int32 id = 2;
}

通过Protocol Buffer提供的工具，创建对应的源文件并且设置对应的值：name=test id=1,序列化后的字节如下：

前面介绍过Protocol Buffer的数据结构为TLV，其中L不是必须的，根据T的类型来确定
先看下第一个字节：
这里字节最高位为0，所以该Tag就用这一个字节表示，其中后3位表示类型，前面表示字段编号，所以:
file_num = 0001 = 1
type = 010 = 2
上面介绍过type=2，则后面有Length，按照可变长度编码规则，知道表示长度的字节为：
所以Length=4,则value的长度是4个字节，直接取出后面4个字节：
这4个字节对应的就是test
再看下一组：
由上面的Tag知道： file_num=2 type=0
前面介绍过type=0，后面没有Length，直接就是value，
value=1，通过上面的解析可以知道

  1. file_num=1 value=test
  2. file_num=2 value=1
    这样解析就结束了

总结

上面介绍了Protocol Buffer的原理，解释了为什么Protocol Buffer更快，更小，这里再总结一下：

  1. 序列化的时候，不序列化key的name，只序列化key的编号
  2. 序列化的时候，没有赋值的key，不参与序列化，反序列化的时候直接使用默认值填充
  3. 可变长度编码，减小字节占用
  4. TLV编码，去除没有的符号，使数据更加紧凑
