海创物联网一站式解决方案：10分钟内实现温湿度的采集与数据可视化

本文将以温湿度传感器作为采集对象，使用海创微联采集控制系统对温度和湿度进行采集，然后将采集到的温湿度上传到海创物联网平台，海创物联网平台将数据实时可视化。

文章分为3部分：

  • 温湿度传感器的介绍：设备的连线，串口服务器IP和端口的配置。

  • 海创微联采集控制系统的使用：控件的部署，采集节点的使用。

  • 海创物联网平台的使用：产品和设备的创建，数据可视化。

想了解产品更多内容和获取产品软件请加下方微信，接下来进入正题。


官网介绍 ： 海创物联网 www.gkiiot.com

一、温湿度传感器

1. 设备连线

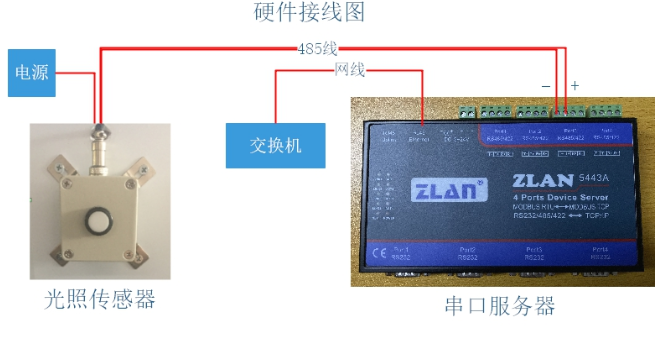

首先先介绍一下设备的连线，温湿度传感器由24V直流电源供电，使用modbus协议通讯，485线传输数据，连接着串口服务器，串口服务器再用网线连接交换机，这样就可以通过以太网采集到温湿度数值了。

2. 修改IP地址和配置端口

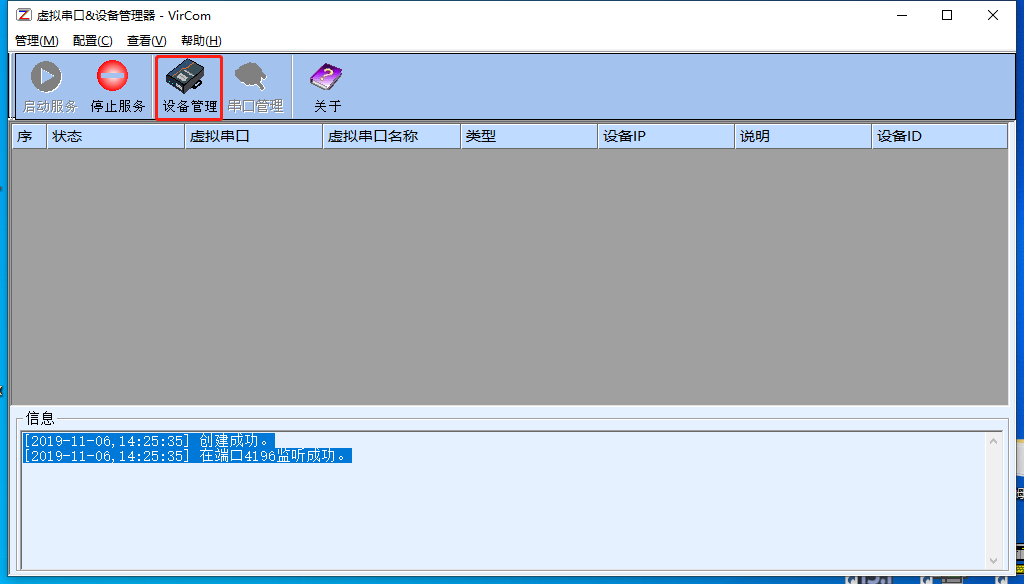

接着我们要给串口服务器分配一个IP地址和端口，这里设备我连的是串口服务器的1号口，打开分配的软件ZLVirCom，点击设备管理。



找到你的串口服务器的1号口，双击进去，就可以分配IP地址和端口了（还有传感器的波特率停止位等等）。



二、海创微联采集控制系统

使用海创微联采集控制系统对温湿度传感器采集。

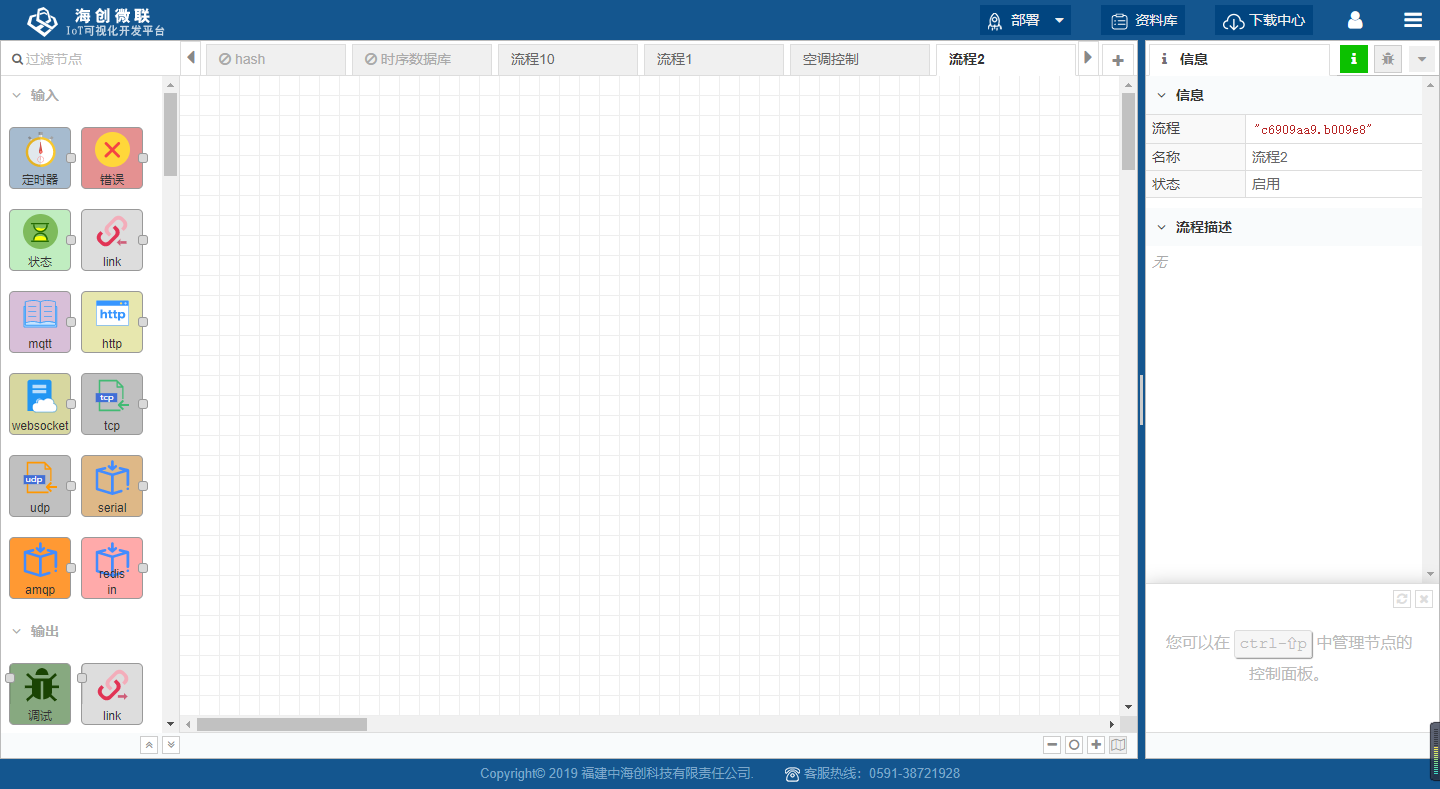

打开海创微联采集控制系统，从左边的采集引擎中modbus控件，再拖出一个定时器一个调试器。


按下图连接。


modbus配置如下，地址和端口就是串口服务器配置的地址和端口，通讯模式Teinet。


功能码为FC3，添加2个采集量，分别为温度和湿度（功能码、单元ID、采集地址、算法需要查看设备的说明书）。

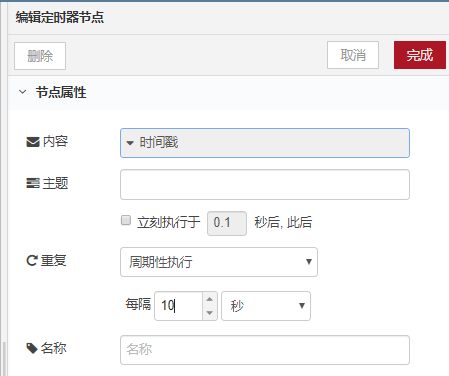

定时器配置为周期10s发送一次请求。


配置完成后，点击部署。


调试界面显示周期10s采集的温度和湿度。


成功对温湿度数值进行采集了，文章末尾附上快速复用码，导入便可快速部署。

三、海创物联网平台

海创物联网平台能够与海创微联采集控制系统进行联动，将采集到的数据可视化。


1. 产品和设备的创建

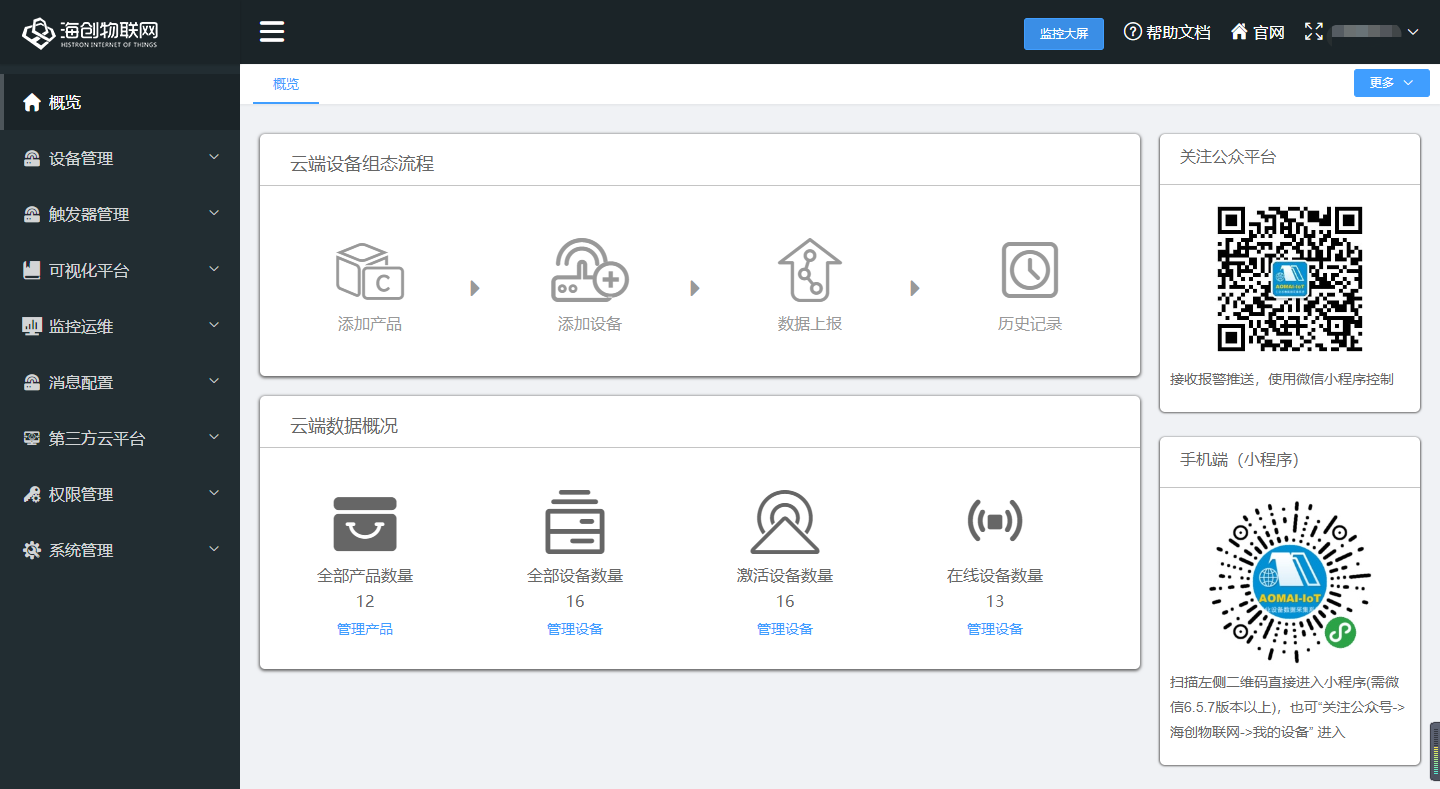

登录海创物联网平台，依次点击设备管理-产品-创建产品。

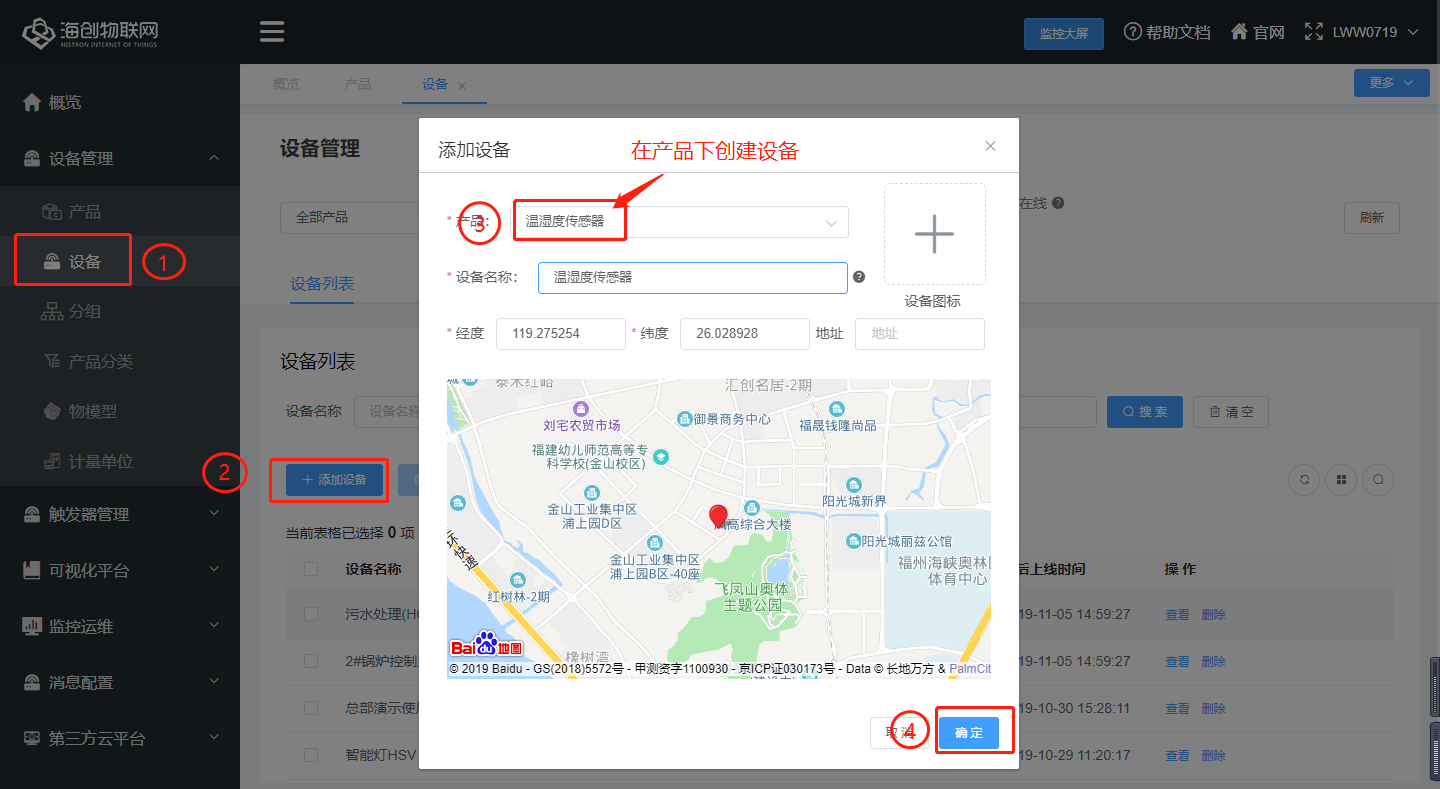

然后在该产品下创建一个设备，操作顺序如下图。


2. 采集量的定义

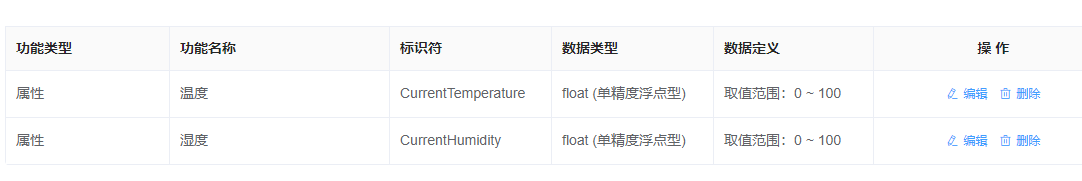

回头查看刚刚创建的产品，在功能定义中，自定义功能中添加采集量。


注：标识符一定要和采集引擎中的标识符一致，功能名称无所谓。




查看创建的设备，能看到3个唯一标识，产品标识（ProductKey）、设备标识（DeviceKey）、设备密钥（DeviceSecret）。


3. 可视化

回到海创微联采集控制系统，在物联网云平台中拖出海创IOT，输入3个唯一标识，点击部署。




海创IOT显示连接成功，刷新一下页面设备会显示在线。


回到海创物联网平台，在设备的运行状态中就可以实时显示温湿度了。


四、附录

快速复用码

[{"id":"9f5a55bb.9cb628","type":"inject","z":"5126a5d1.e2c69c","name":"","topic":"","payload":"","payloadType":"date","repeat":"10","crontab":"","once":false,"onceDelay":0.1,"x":375,"y":160,"wires":[["e02b16a4.c320b8"]]},{"id":"2d20bfc7.8b30a","type":"debug","z":"5126a5d1.e2c69c","name":"温湿度","active":false,"tosidebar":true,"console":false,"tostatus":false,"complete":"payload","x":675,"y":160,"wires":[]},{"id":"e02b16a4.c320b8","type":"iot-modbus","z":"5126a5d1.e2c69c","name":"","server":"fd329c3f.837d6","fc":"HoldingRegister","columns":[{"Key":"CurrentTemperature","Label":"温度","UnitId":"1","Address":"0","Quantity":"1","ValueType":"Int16BE","Arithmetic":"%s/100"},{"Key":"CurrentHumidity","Label":"湿度","UnitId":"1","Address":"1","Quantity":"1","ValueType":"Int16BE","Arithmetic":"%s/100"}],"x":515,"y":160,"wires":[["2d20bfc7.8b30a","dd2feebe.3b831"]]},{"id":"dd2feebe.3b831","type":"hc-iot-mqtt","z":"5126a5d1.e2c69c","name":"","productKey":"Cd1cwqFMAJyY599l","deviceKey":"pUyxEaf9E7973ATk","deviceSecret":"L3u0Hmk1g6kHEbtW3LRQf6877K387R89","x":675,"y":280,"wires":[[],[]]},{"id":"fd329c3f.837d6","type":"iot-modbus-client","z":"","name":"","clienttype":"Modbus-TCP","host":"192.168.7.143","post":"4196","tcptype":"Telnet","serialport":"COM1","serialtype":"RTU-Buffered","baudrate":"9600","databits":"8","stopbits":"1","parity":"None","unitid":"1","timeout":"2000","sleep":"60","showActivity":false}]
