声明式UI框架在类小程序运行的原理

作者：严康 刘小夕

近年新出的UI框架，包括React，Flutter， SwiftUI等在内都采用了声明式的方法构建UI，其中基于React的RN，Flutter都是多端框架，可以一套代码多端复用。但是在国内“端”还有一个小程序，所以在国内的跨端，必须要兼顾到小程序。

本文将探讨一种将声明式UI语法在类小程序平台运行的通用方式，这是一种等效运行的方式，对原语法少有限制。

“Talk is cheap. Show me your code !”。

基于这个原理，我们分别在 React Native 端，Flutter 端进行了实践，这两个项目的代码都托管在了github，欢迎关注star。

RN端的实践Alita:github.com/areslabs/al…

Flutter 端的实践 flutter_mp:github.com/areslabs/fl…。

先来看下这两个项目：

RN端的实践：Alita

Alita的代码托管在github alita，除了使用下文将要说明的方式处理了React语法以外，Alita还对齐处理了 React Native 的组件/API，可以把你的 React Native 代码运行在微信小程序平台，Alita的侵入性很低，使用与否，并不会对你的原有React Native开发方式造成太大影响。另外由于React Native本身就可以运行在Android，IOS，web（react-native-web），再加上Alita即可以打造出适配全端的大前端框架。

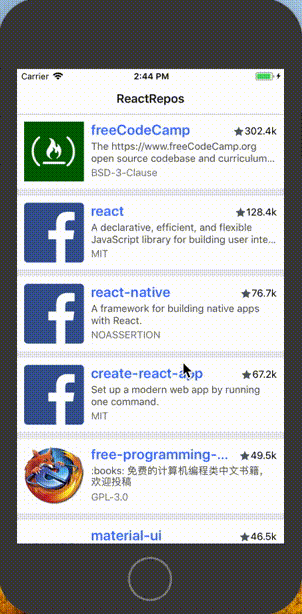

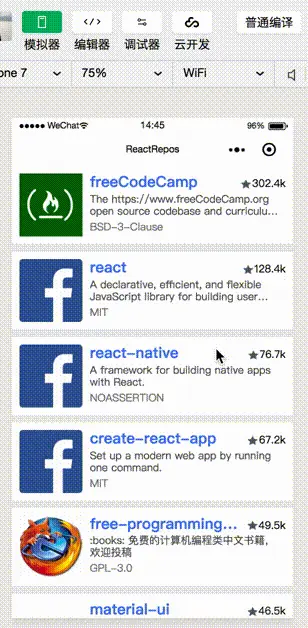

Alita示例效果:

RN	微信小程序

Flutter端的实践：flutter_mp

flutter_mp的代码托管在github flutter_mp，由于精力和时间有限，flutter_mp还处于很早期的阶段。首先我们根据下文阐述的方式生成 wxml 文件，配合一个极小的 Flutter 运行时（只存在到 Widget 层），最终把 Flutter 的渲染部分替换成小程序环境。

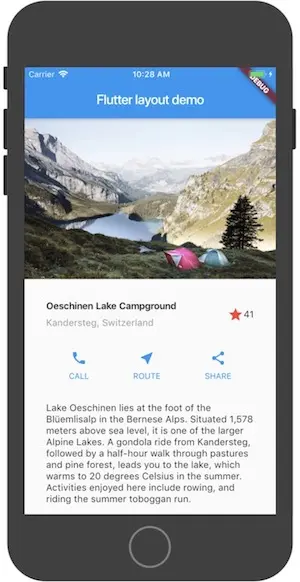

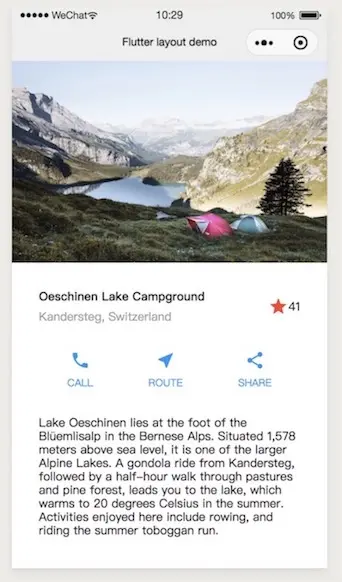

flutter_mp示例效果：

Flutter	微信小程序

下面我们探讨把声明式UI运行在类小程序平台的通用方式，这是一种底层渲染机制，他不限于上层是React或是Flutter或是其他，也不限于底层渲染是微信小程序或是支付宝小程序等。

两种UI构建方式

首先我们看一下两种不同的UI构建方式。

小程序wxml文件

出于未知原因的考虑，小程序框架虽然最终的运行环境是webview，但是它禁用了DOM API，这直接导致React，Vue 等前端流行框架无法直接在小程序端运行。替代性的，在小程序上构建UI需要采用一种更加静态的方式--- wxml 文件，可以看成是一种支持变量绑定的 html ：

<view>Hello World</view>
<view>{{txt}}</view>

<view wx:if="{{condition}}">{{txt}}</view>

由于 wxml 文件需要预先定义，且阉割了所有的DOM API，所以小程序“动态”构建UI的能力几乎为0。

React/Flutter等声明式“值UI”

声明式的方式构建UI主要在于“描述界面而不是操作界面”，从这个角度 html， wxml 都属于“声明式”的方式。 React / Flutter 和html/wxml有什么不同呢？

我们先看一个 React 的例子：

class App extends React.Component {

	f() {
		return <Text>f</Text>
	}

	render() {
		var a = <Text>HelloWorld</Text>
		return (
			<View>
		       {a}
	           {this.f()}
			</View>
		)
	}
}

在组件的 render 方法内，声明了一个 var a = <Text>HelloWorld</Text>，this.f() 返回了另一个 Text 标签，最后通过 View 将他们组合起来。

对比前面的 wxml 方法，可以看出 JSX 非常灵活，UI标签可以出现在任何地方，进行任意自由组合。本质来说这里暗含了一个 “值UI” 的概念。思考一下，我们在写 var a = <Text>HelloWorld</Text> 的时候，并没有把 <Text>HelloWorld</Text> 当成UI标签特殊对待，它更像是一个普通的“值”，它可以用来初始化一个变量，也可以作为函数的返回值。我们是在以“编程”的方式构建UI，“编程”的方式赋予了我们构建UI时极强的能力和灵活性。

我们看下Dan Abramov（React作者之一）的论述：

Flutter Widget的设计灵感来源于 React ，同样是声明式“值UI”，所以本文准确的标题应该叫 “声明式值UI框架在类小程序运行的原理”。

我们从“值UI”的角度考虑如下的组件：

class App extends Component {

    f() {
        if (this.state.condition1) {
            return <Text> condition1 </Text>
        }

        if (this.state.condition2) {
            return <Text> condition2 </Text>
        }

        ...
    }

    render() {
        var a = this.state.x ? <Text>X</Text> : <Text>Y</Text>

        return (
            <View>
                {a}
                {this.f()}
            </View>
        )
    }
}

换算成”UI“值的形式（假设有一个UI类型的构造函数）：

class App extends Component {

    f() {
        if (this.state.condition1) {
            return UI("Text", "condition1")
        }

        if (this.state.condition2) {
            return UI("Text", "condition2")
        }

        ...
    }

    render() {
        var a = this.state.x ? UI("Text", "X") : UI("Text", "Y")

        return UI("View", a, this.f())
    }
}

当 state 取不同值的时候：

1. 当 state = {x: false, condition1: true} 时： render 结果 UI("View", UI("Text", "Y"), UI("Text", "condition1"))
2. 当 state = {x: true, condition2: true} 时： render 结果 UI("View", UI("Text", "X"), UI("Text", "condition2"))
3. 等等

上面的App组件，随着 state 的改变，render 返回的“大UI值”理所当然的随着改变，这个“大UI值”由其他“小UI值”组合而成。请注意这里的“UI”只是“普通”的一个数据结构，故而这里可以是一个与平台无关的纯JS过程，这个过程不管是在浏览器，还是RN，还是小程序都是一样的。不一样的地方在于：把这个声明式构建出来的“大UI值”数据结构渲染到实际平台的方式是不一样的。

• 在浏览器： ReactDOM.render()，将会遍历这个“大UI值”，调用DOM API渲染出实际视图

• 在Native端：表示大UI值的数据通过 js-native 的 bridge，传递到 native，native 根据这份数据填充原生视图

• 在小程序端：怎么在小程序上渲染出这个大UI值表示的实际视图呢？？？

小程序wxml等效表达“值UI”的方式

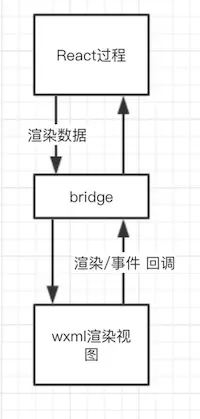

前文说了构建“大UI值”的构建过程是平台无关的，主要问题在于如何利用小程序静态的 wxml 渲染出这个“大UI值”，也就是下图的渲染部分

首先，一块“UI值” 在小程序上是有等效概念的，小程序上表示“一块”这个概念的是 template， 比如 UI("Text", "X")， 可以等效为：

<template name="00001">
    <text>X</text>
</template>

比较难处理的是“UI值”之间的动态绑定，如下：

render() {
    var a = this.state.x ? UI("Text", "X"): UI("Text", "Y")
    return UI("View", a, this.f())
}

对于 UI("View", a， this.f()) 这样的“一块UI值”要怎么对应呢？这里的 a, this.f() 是一个运行期才能确定的值，且随着 state 的变化而变化，这样的一个“UI值”，如何用 template 表示呢？ 这里我们使用一个占位 tempalte 来表达动态的未知。

<template name="00002">
	<View>
		<template is="{{some dynamic value1}}"/>
		<template is="{{some dynamic value2}}"/>
	</View>
</template>

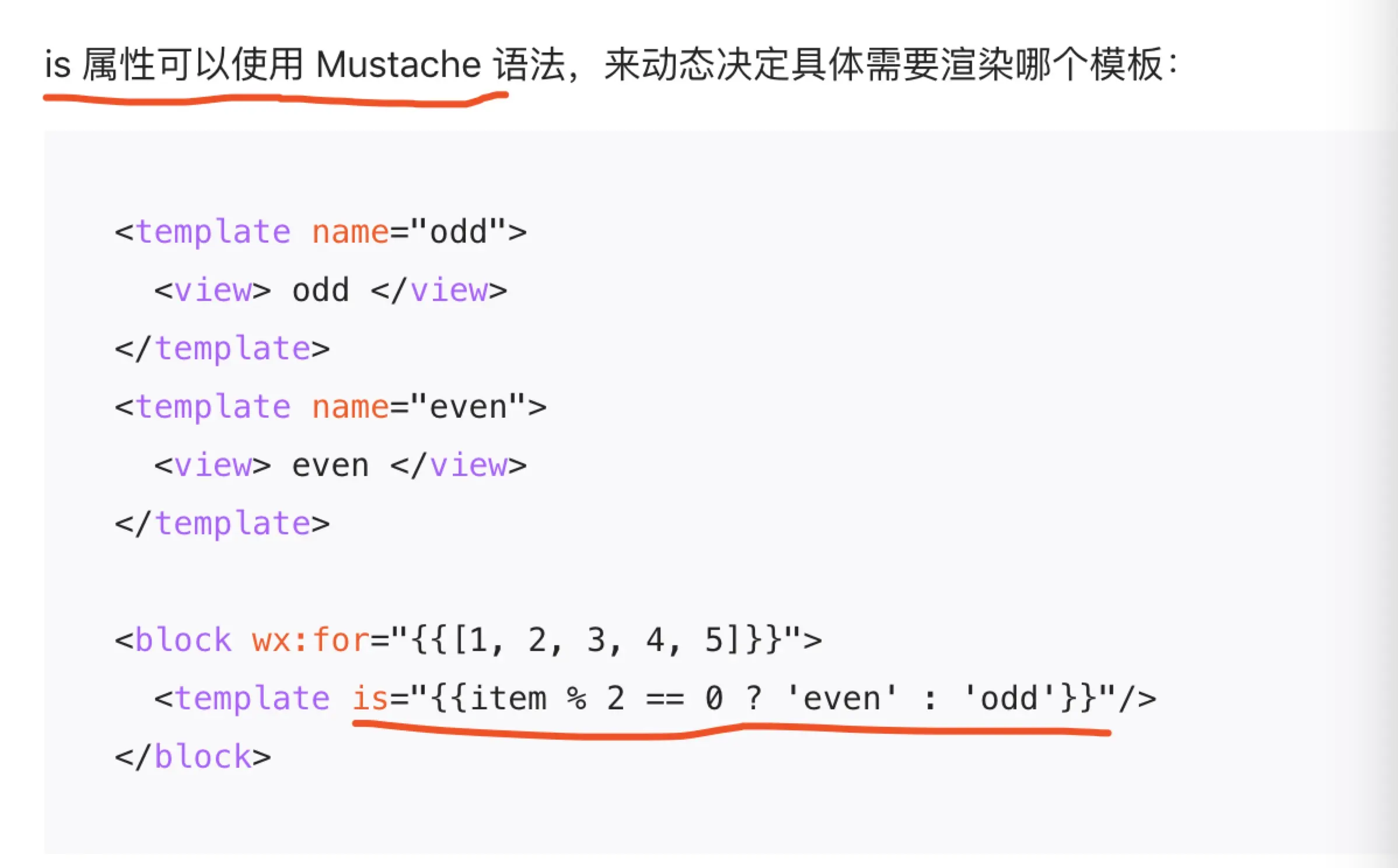

我们用形如 <template is="{{some dynamic value}}"/> 这样的占位template 表达一个运行时动态确定的“UI值”，利用 is 属性的动态性来表达“UI”值的动态组合。

这里 is 属性的“一丢丢动态性”将成为使用 wxml 构建整个“值UI”的基石。

总结一下，以上的工作：

1. 每一个“UI值”，用 template 对应
2. “UI值”动态组合的地方，使用占位 <template is=/> 替代，

实际上基于这两点构建的 wxml 文件，已经具备了表达组件所有render结果 的能力，只需要在不同 state 下，赋予占位 template 正确的 is 值即可（是个嵌套过程），这里有些跳跃，思考一下。

比如以上面的App组件为例，生成的 wxml 文件大致如下：

<template name="00001">
    <Text> condition1 </Text>
</template>

<template name="00002">
    <Text> condition2 </Text>
</template>

<template name="00003">
    <Text> X </Text>
</template>

<template name="00004">
    <Text> Y </Text>
</template>

<view>
    <template is="{{child1.templateName}}" data="{{... child1}}" />
    <template is="{{child2.templateName}}" data="{{... child2}}" />
</view>

1. 当 state = {x: false, condition1: true} 时，只需要生成如下的数据：

    data = {
   	    child1: {
   	        templateName: "00004"
   	    },
        child2: {
            templateName: "00001"
        }
    }


2. 当 state = {x: true, condition2: true} 时，只需要生成如下的数据：

    data = {
   	    child1: {
   	    	templateName: "00003"
   	    }，
        child2: {
        	templateName: "00002"
        }
    }


随着state的改变，data数据结构也在不断改变，最终会把此 state 对应的所有 is 值设置到对应 template 上。更进一步的，当组件树结构越来越复杂，data结构也会嵌套越来越深。当上面的 a 变量如下的时候

 var a = this.state.x ? <View>{this.f()}</View> : <Text>Y</Text>

这里 a 变量 的<View>{this.f()}</View> 本身包含了另一个“动态”组合{this.f()}， 这个时候产生的 data：

data = {
   	    child1: {
   	    	templateName: "00003"

   	    	child1: {
   	    		templateName ...  //
   	    	}
   	    }，
        child2: {
        	templateName: "00002"
        }
    }

随着data 在template上的一步一步展开，所有的”UI值“组合关系将通过is属性被正确设置，这是一个嵌套过程。

那么现在的问题变成了如何在不同的 state 下，构造出正确的 data 结构。

这正是 ReactMiniProgram.render 的工作。类比 ReactDOM.render遍历组件树构建DOM节点的行为， ReactMiniProgram.render 在执行过程中，遍历整个组件树，不断收集聚合构建出正确的渲染data数据，最终把这部分数据传递给小程序，小程序根据这份数据渲染出最终的视图。

上文虽然大部分针对 React 在讨论，但是 Flutter 其实是一样的情况，他们都是“声明式值UI”，处理“值UI”的方式是完全一样的，只不过最后的底层渲染部分换成了小程序wxml的方式。

现在我们一起总结一下这个通用方式的完整过程：首先根据上层语法生成 wxml 文件，在 wxml 文件生成的过程中，由于不会做任何语义上的推断和转化，所以并不存在语法损耗。同时上层存在一个“运行时”，这个“运行时”运行的仍然是原平台代码，负责对“UI值”的处理，最终构建出一个表达“大UI值”的 data 结构，这是一个纯JS过程。然后把这个 data 数据传递到小程序，配合之前生成的 wxml 文件，渲染出小程序版本的视图。

总结

template is 属性的动态性是在小程序上等效构建“声明式值UI”的基石，且这种方式不会对上层语法的语义进行推测转化，所以是相对无损的。

Alita 和 flutter_mp 分别是这种渲染方式在 React 和 Flutter 上的具体实现。
