最近需要让移动的小车进行通信，小车采用USB转4G模块和外部进行通信，相当于车体携带一个移动的热点。我需要让这些小车之间可以相互通信以实现多车协同的目的，每个小车携带一个移动热点也就是一个局域网，其实也就是实现不同局域网内的主机相互通信。这样搭建一个虚拟个人网就可以实现我们的需求。网络拓扑图如下：

本文章采用pptpd进行搭建虚拟个人网

硬件配置

阿里云vps
操作系统：ubuntu18.04

服务端详细步骤

接下来的操作都是在服务器端，也就是阿里云vps上操作的，远程连接是root用户所以每条指令之前我都没有输入sudo

1. 卸载pptpd和iptables

apt-get autoremove pptpd
apt-get purge pptpd
apt-get autoremove iptables*
apt-get purge iptables*

2. 验证内核是否加载了MPPE模块

内核的MPPE模块用于支持Microsoft Point-to-Point Encryption。Windows自带的VPN客户端就是使用这种加密方式，主流的Linux Desktop也都有MPPE支持。其实到了我们这个内核版本，默认就已经加载了MPPE，只需要使用下面命令验证一下，显示MPPE is ok即可：

modprobe ppp-compress-18 && echo MPPE is ok

3. 安装pptpd和iptables

我们搭建的虚拟个人网是基于pptpd的，所以需要安装这个服务；iptables是常用的防火墙软件，一会用它来设置路由转发规则。

apt-get install -y pptpd iptables

4. 配置pptpd

修改这个配置是搭建虚拟个人网的关键，服务搭建的成功与否和这个配置有很大的关系，接下来我会详细详讲解配置的修改。

4.1 修改dns设置

vim /etc/ppp/pptpd-options

找到ms-dns，去掉它前面的注释，修改这一行的ip。设置dns,国外可以设置谷歌的dns：8.8.8.8;国内的可以设置阿里云的dns:223.5.5.5 该文件去掉注释后内容如下：

name pptpd ## 服务名，可以修改成你喜欢的名字，但是没啥事就别改了。
refuse-pap # refuse或者require开头的都是加密方式，默认就行了
refuse-chap
refuse-mschap
require-mschap-v2
require-mppe-128
ms-dns 223.5.5.5 #阿里云，这个文件中只有ms-dns需要修改，改成相应的dns服务器
ms-dns 223.6.6.6
ms-dns 202.96.209.133 #上海浦东
ms-dns 114.114.114.114 #中国电信
proxyarp
nodefaultroute
lock
nobsdcomp
novj
novjccomp
nologfd

4.2 编辑pptpd.conf文件，设置localip和remoteip

vim /etc/pptpd.conf

取消localip 192.168.0.1和remoteip 192.168.0.234-238,192.168.0.245这两行的注释。

localip表示给服务器分配的ip地址，这是一个内网ip我们搭建的虚拟个人网络就是一个局域网所以分配的是内网ip，当然也可以修改成别的。
remoteip分配给那些连接服务器的客户端的ip地址，要和服务器的ip（192.168.0.1）处于同一个网段。
这个网络不要和客户端自身的ip网段发生冲突；比如我的客户端自身网段是192.168.50.x/24，我搭建的局域网分配的网段就是配置文件中默认的192.168.0.x/24网段；他们没有冲突。
192.168.0.234-238,192.168.0.245表示可分配给客户端的ip是192.168.0.234~192.168.0.238和192.168.0.245;如果需要接入的设备过多，可以适当调整范围。

这个文件去掉注释后的内容如下：

option /etc/ppp/pptpd-options   # 4.1中修改就是这个文件，这里读取4.1修改的文件的配置
logwtmp                         # 表示使用WTMP日志
localip 192.168.0.1             # pptpd服务启动后，云服务器会给自己分配一个IP就是这个
remoteip 192.168.0.234-238,192.168.0.245 # 给那些连接到服务器的客户机分配的ip地址范围

4.3 设置pptpd账号和密码

vim /etc/ppp/chap-secrets

在这个文件加入一行内容，分别是用户名，服务名,密码,可以连接的ip范围

zzy pptpd 123456 *

我在文件中填入的内容如上，用户名：zzy,服务名：pptpd，这个服务名就和4.1中/etc/ppp/pptpd-options的name后面的值一样；密码：123456；*表示接受任意范围的ip来连接。它们之间用空格隔开看一下该文件中内容：

# Secrets for authentication using CHAP
# client        server  secret                  IP addresses
zzy pptpd 123456 *

5. 开启内核ip转发

vim /etc/sysctl.conf

将net.ipv4.ip_forward=1这一行前面的#去掉。然后执行以下命令即可立即生效。

sysctl -p

我的服务器中/etc/sysctl.conf内容如下：

vm.swappiness = 0
net.ipv4.neigh.default.gc_stale_time = 120

# see details in https://help.aliyun.com/knowledge_detail/39428.html
net.ipv4.conf.all.rp_filter = 0
net.ipv4.conf.default.rp_filter = 0
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_announce = 2
net.ipv4.ip_forward=1
# see details in https://help.aliyun.com/knowledge_detail/41334.html
net.ipv4.tcp_max_tw_buckets = 5000
net.ipv4.tcp_syncookies = 1
net.ipv4.tcp_max_syn_backlog = 1024
net.ipv4.tcp_synack_retries = 2

net.ipv6.conf.all.disable_ipv6 = 1
net.ipv6.conf.default.disable_ipv6 = 1
net.ipv6.conf.lo.disable_ipv6 = 1
net.ipv6.conf.eth0.disable_ipv6 =1

kernel.sysrq = 1
#net.ipv4.ip_forward = 1

6. 设置数据转发规则

6.1 iptables建立NAT

iptables -t nat -A POSTROUTING -s 192.168.0.0/24 -o eth0 -j MASQUERADE

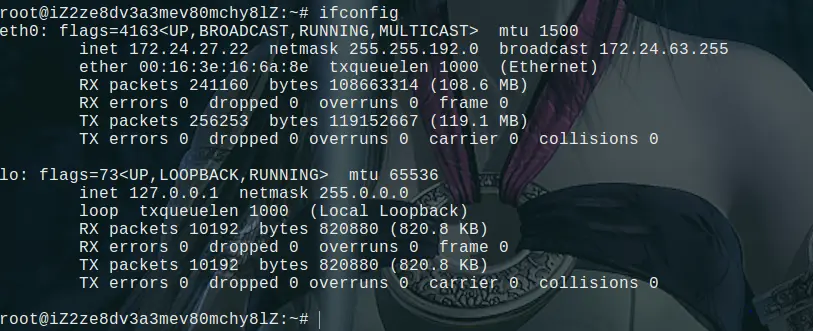

这里面的ip地址要和4.2 /etc/pptpd.conf设置的相符合；网卡etho要和服务器的一样，通过ifconfig查看

6.2 iptables设置MTU，防止包过大

iptables -A FORWARD -s 192.168.0.0/24 -p tcp -m tcp --tcp-flags SYN,RST SYN -j TCPMSS --set-mss 1200

同样这个ip设置和6.1中的相同，包大小设置为1200。

7. 启动服务端

/etc/init.d/pptpd restart

如下图说明服务启动成功.

详细查看查看一个服务的运行状态。可以看到服务正在处于监听状态，默认监听1723端口，所以防火墙的tcp1723端口要打开，我这里用的是阿里云的服务器，可以直接在网页端操作服务器的防火墙，将这个端口打开即可。

netstat -anpt | grep :1723

客户端详细步骤

现在服务端已经配置完成，并且服务已经开启了。接下来需要配置客户端来连接服务端这样一个虚拟内网就完成了。

ubuntu桌面版

系统设置 ==》网络 ==》左下角的加号 ==》接口选择VPN，点击创建 ==》

点到点隧道协议（PPTP） ==》新建 ==》

连接名称：随意起一个
网关：服务器的公网ip,我这里是101.200.127.148
用户名：在4.3 /etc/ppp/chap-secrets中设置的，这里设置的是zzy
密码：也是在4.3 /etc/ppp/chap-secrets中设置的，这里设置的是123456；注意密码这一栏先点击那个问号，然后选择Store the password only for this user或者Store the password for all users都可以，我这里选择当前用户。
