Android无埋点数据采集实战,支持androidx(附源码,两行代码即可接入)

·  阅读 1710

之前做的无埋点数据采集项目,跟大家分享一下。

以下只有部分核心代码,完整源码及接入流程请移步

github:github.com/harvie1208/…

当前0.2.0版本已支持androidx,详见github

项目背景

当前手动代码埋点的方式,效率低、成本高、见效慢,故开发一套sdk自动采集pv、click等事件。

技术方案调研

无埋点主流方案有以下几种

1.View.AccessibilityDelegate

  • 采用辅助功能事件实现无埋点,简单来讲,就是给View设置AccessibilityDelegate,当View产生了click,long_click等事件时,会在响应原有的Listener方法后,发送消息给AccessibilityDelegate,然后在sendAccessibilityEvent方法下搜集自动埋点事件。
  • 设置代理的时机

实现Application.ActivityLifecycleCallbacks,用来监听Activity生命周期,当监听到某个Activity进入onResumed状态时,通过以下方式获取RootView: mViewRoot = this.mActivity.getWindow().getDecorView().getRootView() 从RootView出发深度优先遍历控件树,为满足特定条件的View设置代理监听。

2.gradle插件字节码插装

插件实现也分两种,一种是将Button、TextView等替换成自定义View,另一种是修改字节码。这里选择第二种实现。
  • 主流程概述:

    通过自定义gradle插件拦截到view的onClick方法及Activity、fragment生命周期方法,插入自定义采集方法,从而监听pv、click事件。

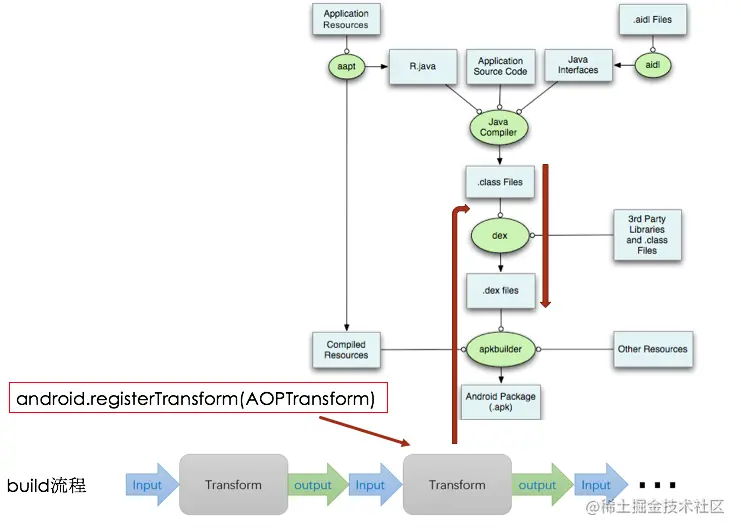

  • 关键概念简介(图片来源网易HubbleData)

通过上图可以看出,我们就是在class文件打包到dex文件的过程中增加transform任务,执行插入代码

无埋点技术实现(gradle插件方式)

1.编写gradle插件模块(groovy文件实现)

看到groovy文件不要慌,可以把它当做java写
  • 1.工程下创建buildSrc模块(系统保留名称)

  • 2.编写插件
import com.android.build.gradle.BaseExtension
import org.gradle.api.Plugin
import org.gradle.api.Project

/**
 * @author harvie
 */
class NoTracePointPlugin implements Plugin<Project>{

    @Override
    void apply(Project project) {
        project.extensions.create(ClassModifyUtil.CONFIG_NAME,NoTracePointPluginParams)
        registerTransform(project)
    }

    def static registerTransform(Project project){
        BaseExtension extension = project.extensions.getByType(BaseExtension)
        NoTracePointTransform transform = new NoTracePointTransform(project)
        extension.registerTransform(transform)
    }
}

其中apply方法中的project对象用于读取build.gradle文件中的一些配置信息 将自定义的transform类注册进去后,执行工程编译命令时就会执行自定义transform中的代码

  • 3.编写transform
import com.android.build.api.transform.*
import com.android.build.gradle.BaseExtension
import com.android.build.gradle.internal.pipeline.TransformManager
import groovy.io.FileType
import org.gradle.api.Project

import java.util.jar.JarEntry
import java.util.jar.JarFile

/**
 * @author harvie
 */
class NoTracePointTransform extends Transform{

    private static Project project
    private static BaseExtension android
    //需要扫描的目标包名集合
    private static Set<String> targetPackages = new HashSet<>()

    NoTracePointTransform(Project project) {
        this.project = project
        this.android = project.extensions.getByType(BaseExtension)
        ClassModifyUtil.project = project
        ClassModifyUtil.noTracePointPluginParams = project.noTracePoint
    }

    @Override
    String getName() {
        //transform任务名称,随意
        return "noTracePointTransform"
    }

    @Override
    Set<QualifiedContent.ContentType> getInputTypes() {
        //输入类型 class文件
        return TransformManager.CONTENT_CLASS
    }

    @Override
    Set<? super QualifiedContent.Scope> getScopes() {
        //作用域 全局工程
        return TransformManager.SCOPE_FULL_PROJECT
    }

    @Override
    boolean isIncremental() {
        //是否增量构建
        return true
    }

    @Override
    void transform(Context context, Collection<TransformInput> inputs, Collection<TransformInput> referencedInputs, TransformOutputProvider outputProvider, boolean isIncremental) throws IOException, TransformException, InterruptedException {
        //核心操作
        long t1 = System.currentTimeMillis()
        HLog.i("transform start: "+t1)
        // 取build.gradle中配置包名数组
        HashSet<String> tempPackages = project.noTracePoint.targetPackages
        //此处省略部分非核心代码
        // 开始遍历全局jar包
        inputs.each {TransformInput input->
            input.jarInputs.each { JarInput jarInput->

                /** 获得输出文件*/
                File dest = outputProvider.getContentLocation(jarInput.file.absolutePath, jarInput.contentTypes, jarInput.scopes, Format.JAR)
                File modifiedJar = null
                modifiedJar = ClassModifyUtil.modifyJarFile(jarInput.file,context.getTemporaryDir(),android,targetPackages)
                if (modifiedJar == null){
                    modifiedJar = jarInput.file
                }
                // 因为当前transform的输出文件会成为下一个任务的输入,故需要将修改的文件copy到输出目录
                FileUtils.copyFile(modifiedJar,dest)
            }
            //遍历目录
            input.directoryInputs.each { DirectoryInput directoryInput->

                File dest = outputProvider.getContentLocation(directoryInput.name, directoryInput.contentTypes, directoryInput.scopes, Format.DIRECTORY)
                File dirFile = directoryInput.file

                if (dirFile){
                    HashMap modifyMap = new HashMap()
                    dirFile.traverse(type: FileType.FILES,nameFilter:~/.*\.class/){
                        File classFile ->

                            //此处省略部分非核心代码,与上面修改class类似
                    }
                }
            }
        }
        long t2 = System.currentTimeMillis()
        HLog.i("transform end 耗时: "+(t2-t1)+"毫秒")
    }
}
  • 4.字节码修改
import org.objectweb.asm.ClassVisitor
import org.objectweb.asm.MethodVisitor
import org.objectweb.asm.Opcodes

/**
 * @author harvie
 * asm 字节码操作工具类
 */
class HClassVisitor extends ClassVisitor{

    private String[] interfaces
    private String superName
    private String className

    private ClassVisitor classVisitor

    //记录已访问的fragment方法
    private HashSet<String> methodName = new HashSet<>();

    HClassVisitor(ClassVisitor cv){
        super(Opcodes.ASM5,cv)
        this.classVisitor = cv
    }

    /**
     * 访问类头部信息
     * @param version
     * @param access
     * @param name
     * @param signature
     * @param superName
     * @param interfaces
     */
    @Override
    void visit(int version, int access, String name, String signature, String superName, String[] interfaces) {
        this.interfaces = interfaces
        this.superName = superName
        this.className = name.contains('$')?name.substring(0,name.indexOf('$')):name
        super.visit(version, access, name, signature, superName, interfaces)
    }

    /**
     * 访问类方法
     * @param access
     * @param name
     * @param desc
     * @param signature
     * @param exceptions
     * @return
     */
    @Override
    MethodVisitor visitMethod(int access, String name, String desc, String signature, String[] exceptions) {
        MethodVisitor mv = cv.visitMethod( access,  name,  desc,  signature, exceptions)

        String nameDesc = name+desc

        return new MethodVisitor(this.api, mv){

            @Override
            void visitCode() {

                //点击事件
                if (interfaces!=null && interfaces.length>0){

                    MethodCode methodCode = InterceptEventConfig.interfaceMethods.get(nameDesc)
                    if(methodCode!=null){
                        mv.visitVarInsn(Opcodes.ALOAD, 1)
                        mv.visitMethodInsn(Opcodes.INVOKESTATIC, methodCode.owner, methodCode.agentName, methodCode.agentDesc, false)
                    }
                }

                //activity生命周期hook
                if (instanceOfActivity(superName)){
                    MethodCode methodCode = InterceptEventConfig.activityMethods.get(nameDesc)
                    if (methodCode!=null){
                        methodName.add(nameDesc)
                        mv.visitVarInsn(Opcodes.ALOAD, 0)
                        mv.visitMethodInsn(Opcodes.INVOKESTATIC, methodCode.owner, methodCode.agentName, methodCode.agentDesc, false)
                    }
                }
                super.visitCode()
            }

            @Override
            void visitInsn(int opcode) {
                //fragment 页面hook
                if (instanceOfFragemnt(superName)) {
                    MethodCode methodCode = InterceptEventConfig.fragmentMethods.get(nameDesc)
                    if (methodCode != null) {
                        methodName.add(nameDesc)
                        if (opcode == Opcodes.RETURN) {
                            mv.visitVarInsn(Opcodes.ALOAD, 0)
                            mv.visitVarInsn(Opcodes.ILOAD, 1)
                            if (superName == 'android/app/Fragment'){
                                mv.visitMethodInsn(Opcodes.INVOKESTATIC, methodCode.owner, methodCode.agentName, '(Landroid/app/Fragment;Z)V', false)
                            }else {
                                mv.visitMethodInsn(Opcodes.INVOKESTATIC, methodCode.owner, methodCode.agentName, '(Landroid/support/v4/app/Fragment;Z)V', false)
                            }
                        }
                    }
                }
                super.visitInsn(opcode)
            }
        }
    }

    @Override
    void visitEnd() {
        if (instanceOfActivity(superName)){
            //防止activity没有复写oncreate方法,再次检测添加
            Iterator iterator = InterceptEventConfig.activityMethods.keySet().iterator()
            while (iterator.hasNext()) {
                String key = iterator.next()
                MethodCode methodCell = InterceptEventConfig.activityMethods.get(key)
                if (methodName.contains(key)) {
                    continue
                }
                //添加需要的生命周期方法
                if (key == 'onCreate(Landroid/os/Bundle;)V' || key == 'onResume()V'){
                    MethodVisitor methodVisitor = classVisitor.visitMethod(Opcodes.ACC_PUBLIC, methodCell.name, methodCell.desc, null, null)
                    methodVisitor.visitCode()
                    methodVisitor.visitVarInsn(Opcodes.ALOAD, 0)

                    methodVisitor.visitVarInsn(Opcodes.ALOAD, 0)
                    if (key == 'onCreate(Landroid/os/Bundle;)V') {
                        methodVisitor.visitVarInsn(Opcodes.ALOAD, 1)
                    }
                    methodVisitor.visitMethodInsn(Opcodes.INVOKESPECIAL, superName, methodCell.name, methodCell.desc, false)
                    methodVisitor.visitMethodInsn(Opcodes.INVOKESTATIC, methodCell.owner, methodCell.agentName, methodCell.agentDesc, false)
                    methodVisitor.visitInsn(Opcodes.RETURN)
                    methodVisitor.visitMaxs(2, 2)
                    methodVisitor.visitEnd()
                }
            }

        }else if (instanceOfFragemnt(superName)){
            Iterator iterator = InterceptEventConfig.fragmentMethods.keySet().iterator()
            while (iterator.hasNext()){
                String key = iterator.next()
                MethodCode methodCell = InterceptEventConfig.fragmentMethods.get(key)
                if (methodName.contains(key)){
                    continue
                }
                //添加需要的生命周期方法
                MethodVisitor methodVisitor = classVisitor.visitMethod(Opcodes.ACC_PUBLIC, methodCell.name, methodCell.desc, null, null)
                methodVisitor.visitCode()
                methodVisitor.visitVarInsn(Opcodes.ALOAD, 0)
                methodVisitor.visitVarInsn(Opcodes.ILOAD, 1)
                methodVisitor.visitMethodInsn(Opcodes.INVOKESPECIAL, superName, methodCell.name, methodCell.desc, false)
                methodVisitor.visitVarInsn(Opcodes.ALOAD, 0)
                methodVisitor.visitVarInsn(Opcodes.ILOAD, 1)
                if (superName == 'android/app/Fragment'){
                    methodVisitor.visitMethodInsn(Opcodes.INVOKESTATIC, methodCell.owner, methodCell.agentName, '(Landroid/app/Fragment;Z)V', false)
                }else {
                    methodVisitor.visitMethodInsn(Opcodes.INVOKESTATIC, methodCell.owner, methodCell.agentName, '(Landroid/support/v4/app/Fragment;Z)V', false)
                }
                methodVisitor.visitInsn(Opcodes.RETURN)
                methodVisitor.visitMaxs(2, 2)
                methodVisitor.visitEnd()
            }
        }
        super.visitEnd()
    }
}

下面是字节码操作后的代码示例:

public class MainActivity extends Activity {
    public MainActivity() {
    }

    protected void onCreate(Bundle var1) {
        //这一行就是通过插件植入的代码
        ActivityHelper.onCreate(this);
        super.onCreate(var1);
        this.setContentView(2131296284);
        ((TextView)this.findViewById(2131165331)).setOnClickListener(new 0(this));
    }

    public void onResume() {
        super.onResume();
        //这一行就是通过插件植入的
        ActivityHelper.onResume(this);
    }
}

2.编写事件处理模块(java模块)

  • 1.activity及fragment相关hook方法接收
import android.app.Activity;

/**
 * @author harvie
 * @date 2019/9/3
 */
public class ActivityHelper {

    public static void onCreate(Activity activity){
        if (activity!=null){
            String pageName = activity.getClass().getName();
            //业务代码
        }
    }

    public static void onResume(Activity activity) {
        //业务代码
        //比如直接将此pv事件发送到后台
    }

    public static void onPause(Activity activity){
        //业务代码
    }
}

import android.app.Fragment;

/**
 * @author harvie
 * @date 2019/9/3
 */
public class FragmentHelper {

    public static void setUserVisibleHint(Fragment fragment, boolean visiable){
        if (visiable){
            //业务代码
        }
    }

    public static void onHiddenChanged(Fragment fragment,boolean hidden){

        if (!hidden){
            //业务代码
        }
    }

    public static void setUserVisibleHint(android.support.v4.app.Fragment fragment,boolean visiable){

        if (visiable){
            //业务代码
        }
    }

    public static void onHiddenChanged(android.support.v4.app.Fragment fragment,boolean hidden){

        if (!hidden){
            //业务代码
        }
    }
}
  • 2.click事件接收
public class BuryPointHelper {

    public static void onClick(View view){
            try {
                //根据view获取activity
                Activity activity = VIewPathUtil.getActivity(view);
                //获取view路径
                String path = VIewPathUtil.getViewPath(activity,view);
                //通过socket传递至服务器
                HLog.i("onClick view:"+path);
                YdlPushAgent.sendClickEvent(path);
            }catch (Exception e){e.printStackTrace();}
    }
}
  • 3.view唯一路径生成
import android.app.Activity;
import android.content.Context;
import android.content.ContextWrapper;
import android.view.View;
import android.view.ViewGroup;
import android.view.ViewParent;

/**
 * view唯一ID生成器
 * @author harvie
 * @date 2019/8/30
 */
class VIewPathUtil {

    /**
     * 获取view的页面唯一值
     * @return
     */
    public static String getViewPath(Activity activity,View view){
        String pageName = activity.getClass().getName();
        String vId = getViewId(view);
        return pageName+"_"+MD5Util.md5(vId);
    }

    /**
     * 获取页面名称
     * @param view
     * @return
     */
    public static Activity getActivity(View view){
        Context context = view.getContext();
        while (context instanceof ContextWrapper){
            if (context instanceof Activity){
                return ((Activity)context);
            }
            context = ((ContextWrapper) context).getBaseContext();
        }
        return null;
    }

    /**
     * 获取view唯一id,根据xml文件内容计算
     * @param view1
     * @return
     */
    private static String getViewId(View view1){

        StringBuilder sb = new StringBuilder();

        //当前需要计算位置的view
        View view = view1;
        ViewParent viewParent =  view.getParent();

        while (viewParent!=null && viewParent instanceof ViewGroup){
            ViewGroup tview = (ViewGroup) viewParent;
            int index = getChildIndex(tview,view);
            sb.insert(0,view.getClass().getSimpleName()+"["+(index==-1?"-":index)+"]");
            viewParent = tview.getParent();
            view = tview;
        }
        return sb.toString();
    }

    /**
     * 计算当前 view在父容器中相对于同类型view的位置
     */
    private static int getChildIndex(ViewGroup viewGroup,View view){
        if (viewGroup ==null || view == null){
            return -1;
        }
        String viewName = view.getClass().getName();
        int index = 0;
        for (int i = 0;i < viewGroup.getChildCount();i++){
            View el = viewGroup.getChildAt(i);
            String elName = el.getClass().getName();
            if (elName.equals(viewName)){
                //表示同类型的view
                if (el == view){
                    return index;
                }else {
                    index++;
                }
            }
        }
        return -1;
    }
}
  • 4.上传服务器

    目前是通过socket长连接(断开自动重连)直接传输至服务器,遇到链接异常时会有少量数据丢失,后期加入本地数据库,进行失败重传。

  • 5.构建maven库

build.gradle文件中加入uploadArchives任务

uploadArchives {

    repositories {
        mavenDeployer {
            String repoUrl = '私服地址'
            repository(url: repoUrl) {
                authentication(userName: '用户名', password: '密码')
            }
            pom.version = '版本号'
            pom.artifactId = '库名称'
            pom.groupId = "组名称"
        }
    }
}

直接执行上面任务就可以打包上传至maven私服

  • 6.接入App

    以下是我制作好的库,可直接通过gradle引入使用,祥见:github.com/harvie1208/…

    欢迎star、评论,下期继续优化

总结

  • 优点

    1.用户数据反馈及时

      项目上线即可收集到相关数据,无需后期查补埋点。



    2.节省人力成本

      一次集成,后期无需再开发,也无需在和产品、运营沟通基础数据埋点相关问题


  • 缺点

    1.目前还无法采集业务数据

      当前仅对click、pv等事件采集,业务数据需通过手动埋点,在考虑通过前后端的一些约定配置采集


    2.当页面改版时,需要及时重新配置采集别名

    当前事件标识符是根据view的布局路径产生的,我们直接将此路径md5加密上传至后台,路径的中文名是通过另一套可视化界面编辑上传至后台配置中心的。一旦页面发生变化,某个按钮的位置很有可能会变动,需要通过后端api给此路径重新命名

分类:
Android
标签:
分类:
Android
标签:
收藏成功!
已添加到「」, 点击更改
