MySQL 作为一种典型的OLTP数据库事务处理功能必不可少。从上一篇文章中，我们已经知道MySQL 中的引擎是一种插件体系。虽然MySQL有着众多的引擎，但有InnoDB引擎支持事务，随着MySQL的发展，InnoDB 进行了大量的优化，可以说当前 InnoDB 引擎已经可以适合90%以上的 MySQL 使用场景。作为 MySQL 中最重要的引擎，我们有必要对它进行深入的了解。

从文件结构讲起

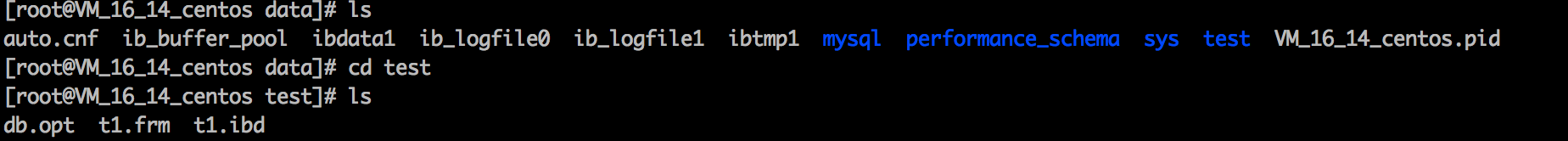

通过之前的MySQL插件机制我们可以发现：MySQL引擎作用于表，不同的表可以设置不同的引擎。当我们打开mysql 的数据存储文件夹的时候我们可以看到类似这样的文件：

那么这些文件都是干什么的呢？

文件类型	作用
auto.cnf	存储了server-uuid的值，用于标识MySQL实例在集群中的唯一性，一般在主从复制中起唯一标识服务节点的作用
ib_buffer_pool	热点数据缓冲池，MySQL启动的时候会将热点数据预热到该缓冲池中
ibdata1	InnoDB的共享表空间，如若 MySQL 没有开启独享表空间那么表空间将会放在这个文件里面，文件里面记录着表中的数据、索引、Change Buffer、undo 日志、redo 日志等等
ib_logfile0,ib_logfile1	InnoDB 重做日志，ib_logfile0,ib_logfile1组成了一个重做日志组
ibtmp1	临时表空间，用于存储临时表数据，MySQL5.7 后的新特性
VM_16_14_centos	pid 文件
t1.frm	表结构定义文件，记录着表的结构定义
t1.ibd	InnoDB 独立表空间

InnoDB 逻辑存储结构

从上面我们可以看到 MySQL 中光数据文件已经有这么多种，除了数据文件外还有日志文件如binlog、error.log、slow.log等等。那么他们在 MySQL 中又是如何配合的？要想了解整个过程，我们先来看一下 InnoDB 的逻辑存储结构：

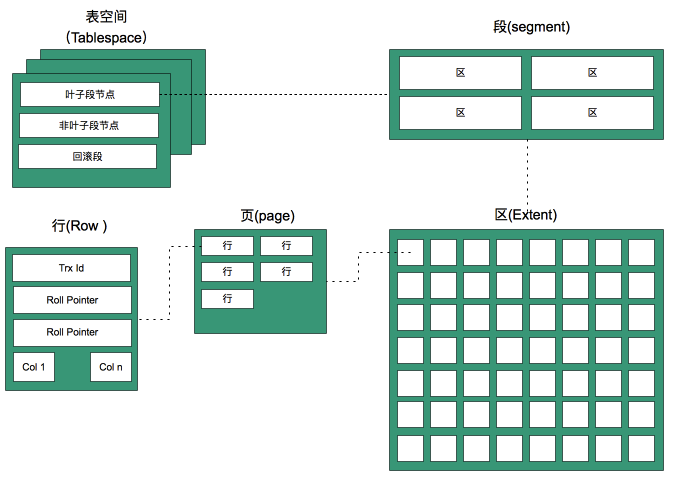

InnoDB 在逻辑存储上划分为 表空间、段、区、页和行。具体划分如下：

类型	作用
表空间	表空间是InnoDB中的最高抽象层次，所有的数据都放在表空间中。里面包含了数据、所有、ChangeBuffer、undo、事务、Double Write Buffer 等等信息。我们知道 InnoDB 采用的是聚集索引来组织数据结构，数据结构为B+ Tree。表空间又可以分为系统表空间、独立表空间、通用表空间、undo 表空间以及临时表空间。
段	表空间又是由段组成的，段通常又分为数据段、索引段、回滚段等等。对于数据段它就对应于 B+ 树上的的叶子节点、索引段对应于 B+ 树上的非叶子节点。
区	区是由连续页组成的空间，任何情况下区的大小均为1MB,默认情况下InnDB 引擎页的大小为16KB，因此一个区默认情况下一共有 64 个页。
页	页是InnDB 磁盘管理的最小单位，默认为16KB。
行	我们数据库中的数据最终是以行的形式存放在页中，具体格式可以参考：《MySQL InnoDB 行记录格式（ROW_FORMAT）》

InnoDB 内存结构

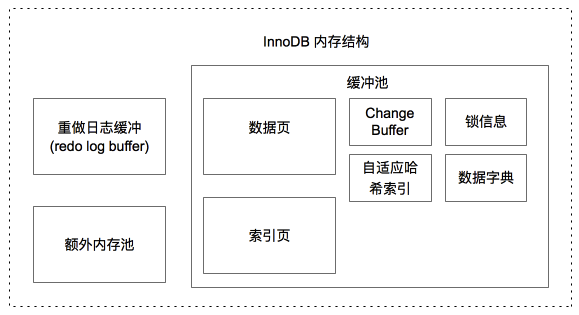

看完上述 InnoDB 的物理结构与逻辑结构，如果每次都进行磁盘数据加载，那么效率必定十分低下， InnoDB 又是如何利用内存的呢？先来看看 InnoDB 的内存结构：

从内存结构中我们可以看出，InnoDB 将内存分为了三个部分：缓冲池、重做日志缓冲以及额外内存池三个部分。在数据读取的时候，InnoDB一次性从磁盘加载多个Page到内存，以减少频繁的磁盘IO开销，我们内存也不是无限可用的，因此需要有数据内存淘汰机制。那么MySQL 是如何进行数据淘汰的呢？

LRU List，Free List 、Flush List

InnoDB 使用了 LRU算法来进行数据淘汰，我们知道 LRU 算法淘汰了最近最少使用的数据，将最新的数据插入到了LRU首部，如果采用经典LRU算法，某次请求加载的页比较多，放在首部会导致热点数据被淘汰，影响缓存使用效率。因此 MySQL 在LRU 上引入了 midpoint 机制，默认 midpoint 为LRU List 的 5/8，即新入的数据插入到了LRU List 的5/8处，来避免热点数据被刷出。
当MySQL刚刚启动的时候LRU List是空的，InnoDB会到 Free List中查找所需页，找到后会将该页从Free List中移动至LRU List。 LRU List 中的页被修改后叫做脏页（Dirty Page），InnoDB 的脏页修改是在内存中进行的，之后通过 CheckPoint 的机制将脏页刷回磁盘。刷新过程中脏页存放在Flush List中，需要指出的是脏页既存在于LRU List 中，也存在于Flush List中。

Check Point 机制

InnoDB出于性能的考虑，所有的更改操作都是在内存上进行的，之后通过批量处理的方式将脏页刷新回磁盘。InnoDB 数据完整性是通过重做日志来保证，假使我们的 MySQL 运行了一段时间，产生了大量的数据，突然有一天发生了宕机，我们重启数据库的时候 MySQL 就需要根据redo log 来恢复我们的数据，如果这个数据量比较大，那么我们可能需要很长的一个恢复时间，为了解决这个问题，InnoDB 引入了Check Point 技术。当数据库宕机恢复时，不需要依据所有的redo log 进行恢复，只需要找到上一个检查点，从这个检查点开始进行数据恢复。InnoDB中共有如下两种CheckPoint:

类型	简介
Sharp CheckPoint	全部脏页刷盘，一般发生在数据库关闭时
Fuzzy CheckPoint	部分脏页刷盘，MySQL 会依据实际情况，选取一部分脏页异步刷回磁盘

自适应哈希索引

InnoDB 内部会对表上的所有索引页的查询使用情况进行监控统计，如果观察到某些数据访问非常频繁，InnoDB会对这些数据建立哈希索引来提升性能，这种技术叫做自适应哈希索引。这个过程外界是完全透明的并且不可干预。

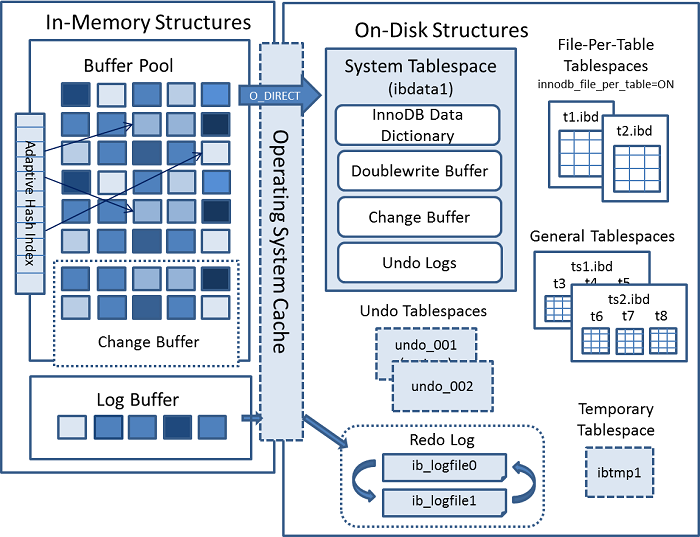

我们通过MySQL 官方的一张图片再来感受一下InnoDB的整体架构：

从上图中我们可以看到整个的InnoDB 内存结构于磁盘结构以及他们是如何交互的。

InnoDB 线程模型

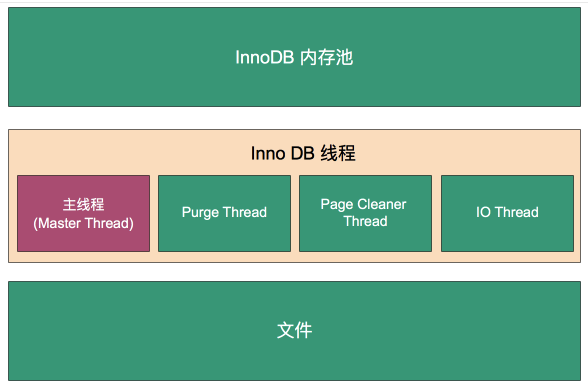

InnoDB 存储引擎是一个多线程模型，按照类型可分为主线程,Purge 线程,Page Cleaner 线程,IO 线程。接下来我们看看InnoDB中的各个线程又是如何相互配合完成工作的：

线程类型	描述
Master Thread	InnoDB 引擎最为核心的线程，主要负责将缓冲池中的数据异步刷新回磁盘。内部由多个循环组成，主循环、后台循环、刷新循环和暂停循环组成。循环通过线程睡眠实现，因此操作不是精确的，在负载很大的情况下会有延迟
Purge Thread	回收 undo log 线程
Page Cleaner Thread	脏页刷新线程
IO Thread	InnoDB 中 AIO 的回调线程

主线程工作机制

主线程由主循环、后台循环、刷新循环和暂停循环组成。在主循环中有两种机制，一种是每1秒的操作，另外一种是每10秒的操作。
每1秒的操作包括：

总是会进行日志缓冲刷盘，即使这个事务还没有提交也会刷盘。
如果IO负载允许，会合并插入缓冲。
如果缓冲池脏页比例达到一定阈值默认为75%，至多会将100个脏页刷回磁盘。在1.2.x之后的版本脏页刷盘已经由专门的线程Page Cleaner Thread 负责。
如果用户没有任何活动，切换到后台循环。

每10秒的操作包括:

总是执行合并至多5个插入缓冲。
总是执行日志缓冲刷盘。
总是删除无用的undo页。在 1.2.x 之后由Purge Thread 负责。
总是刷新 10 个脏页到磁盘，如果磁盘io负载允许，将进行100个脏页刷盘。在 1.2.x 之后的版本脏页刷盘已经由专门的线程Page Cleaner Thread 负责。

InnoDB 关键特性

异步IO

在MySQL中大量使用了系统原生的AIO技术，通过异步化来提高整体性能。

Change Buffer

我们在使用 InnoDB 的过程中，通常情况下数据是按主键递增的顺序进行插入的，这意味着读写磁盘的顺序一般也是顺序读写，这也是我们不太建议主键设置为 UUID 的原因。但是对于普通索引来讲，很难保证索引插入的顺序性。因此我们在新增修改索引的时候，磁盘访问是随机的，我们知道随机访问磁盘在机械硬盘上时间消耗比较大，这无疑会拖慢整体的性能。InnoDB 引擎开创性的引入了Change Buffer 设计，Change Buffer 可以分为三种buffer，Insert Buffer、Delete Buffer 和Purge Buffer。主要思路如下：

对于非聚集索引的插入或更新操作，不是每一次都直接插入到索引页中，而是先判断插入或更新的索引页是否在缓冲池中。
如果存在于缓冲池，则直接进行插入或更新。
如果不存在则先放一个到Change Buffer 中，之后通过一定频率将 Change Buffer 和辅助索引节点合并，这时候通常能够将多个操作合并到一个操作中，大大提高非聚集索引的插入性能。

从上面我们可以看出，要使用Change Buffer 需要满足如下条件：

操作索引为辅助索引
索引列不唯一

对于删除操作而言，具体过程如下：

1、将记录标记为已删除，更新Delete Buffer。
2、从Purge Buffer中将真正的记录删除。

Double Write

InnoDB 通过两次写操作提升了数据的可靠性。double write 由两部分组成，一部分存在于内存中，大小为2MB。一部分存在于物理磁盘上的共享表空间中，共享表空间中开辟了连续128个页，分为两个区，每个区大小为1MB。具体过程如下：

将脏页复制到内存中的double write buffer
分两次每次1MB的顺序写到物理磁盘共享表空间的double write buffer上，每次写完后立即调用fsync函数，同步磁盘，避免缓冲写的问题。
写完物理盘上的double write buffer 后再将double write buffer 写入各个表空间文件中。

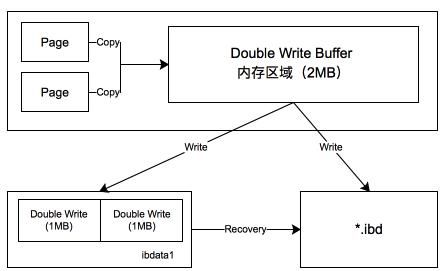

如果在后续写入过程中发生了宕机，则InnoDB引擎可以从共享表空间找到该页的一个副本，将其复制到表空间文件，然后再根据重做日志进行数据恢复。整体过程如下：

Adaptive Hash Index

Flush Neighbor Page

InnoDB 在刷新一个脏页的时候，会检测该页所在区的所有页，如果是脏页那么一并刷新回磁盘。这样做的好处是多个写入操作合并成一个写入操作，这个功能对于传统机械硬盘有着显著的好处，但是目前SSD 固态硬盘已经开始普及，当硬盘IOPS较高的时候，该特性效果并不明显，且效率不高——在如果该区所在的页的数据变化并不大的情况下，比如某个页只更新一个数据，这个时候进行了合并写入，之后很可能更新了该页的其他行，这个页又变成了脏页。这个时候该页需要不停的重复刷入磁盘。因此在 IOPS 较高的硬件下，可以考虑关闭该功能，以避免不必要的开销。
