认真读完本文就能掌握编写一个 Flutter 系统音量插件的技能，支持调节系统音量以及监听系统音量变化。如有不当之处敬请指正。

这篇文章是fijkplayer插件作者 befovylv，原创文章，经作者允许转载。

0、背景

我最近在做一个 Flutter 视频播放器插件 fijkplayer，感兴趣可以看我的 github。在 0.1.0 版本之后考虑增加调节系统音量功能。google 一番，找到了相关的 Flutter 插件（Flutter 的生态真的是建立挺快的）。但仔细了解插件的功能之后，感觉有些不满足我的需求，同时由于我的 fijkplayer 本身就是一个插件，想尽量避免依赖额外的插件，所以我干嘛不自己动手造一个？这可比播放器插件简单多了。
本文写作时播放器插件 fijkplayer 上已经完成了音量调节和监控的功能，为了文档内容清晰，把相关的代码又单独抽出来作为一个小项目 flutter_volume 。

1、环境介绍

搭建 Flutter 环境这里不专门讲了。直接从 Flutter 插件的开发环境入手。
本文使用的 Flutter 版本和环境是
[✓] Flutter is fully installed. (Channel stable, v1.9.1+hotfix.2, on Mac OS X 10.14.6 18G95, locale zh-Hans-CN)

创建插件

新建一个叫做 flutter_volume 的 Flutter 插件：flutter create --org com.befovy -t plugin -i objc flutter_volume 。
flutter create 命令使用参数 -t 选择模版，可选值为 app package plugin，分别用于创建 Flutter 应用程序，Flutter 包（纯 dart 代码实现的功能）， Flutter 插件（和主机系统交互）。

我在开始写 fijkplayer 的时候，默认插件语言还是 java 和 objc，现在1.9 版本，都已经默认使用 kotlin 和 swift 了。Swift 我还不太熟悉，kotlin 了解一些，并且 Android studio 的 java 转换 kotlin 很强大，我这里新的小项目 flutter_volume 就也使用 kotlin 和 objc 了。如果要修改创建 Flutter 插件使用的编程语言，可以使用参数 -i 和 -a 。
例如 flutter create -t plugin -a java -i swift flutter_volume

插件目录结构

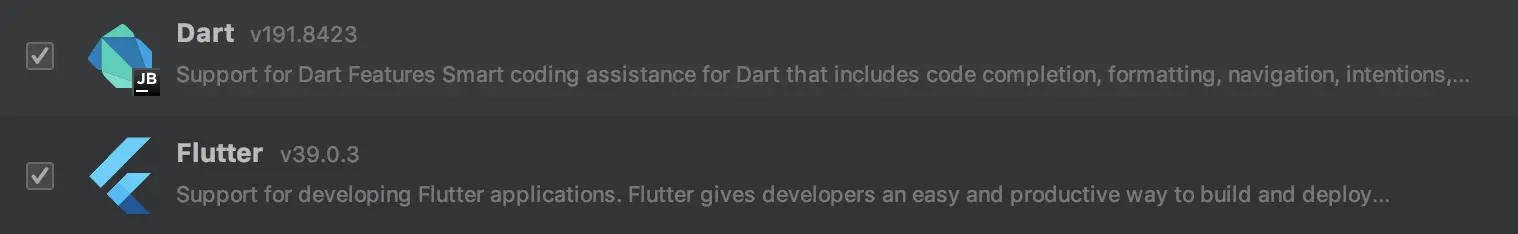

先在 Android Studio 中安装 Flutter 插件和 Dart 插件。

然后使用 Android Studio 打开刚才创建的 plugin 项目目录 flutter_volume。注意是使用 Android Studio 中的 “Open an existing Android Studio project" 菜单。

使用 Android Studio 打开 Flutter 项目后，其结构如下。
Flutter plugin 的功能实现基本上就是 dart 代码和 android 本地 kotlin/java 以及 iOS 本地 swift/objc 代码互相调用。
实现这些功能的代码就在下图中 libs 目录中的 dart 源文件，android/src 目录中的 java/kotlin 源文件，以及 ios/Classes 目录中的 objc/swift 源文件。
在这个 Android Studio 工程中随便打开一个 android 目录内的文件，都会编辑器右上角出现 “Open for Editing in Android Studio” 的可点击链接，打开 ios 文件夹的任意文件，都会出现类似 “Open for Editing in XCode” 的可点击链接。

在我使用的这个版本 flutter 中，新项目直接使用 Xcode 打开会存在一些问题。解决办法是先在 example/ios 文件夹，运行 pod install 。之后再点击 “Open for Editing in XCode” 打开 Xcode 项目，或者使用 Xcode 打开 example/ios/Runner.xcworkspace 工程。
划重点
先在命令后 example/ios 文件夹，运行 pod install，然后再打开 Xcode 项目。

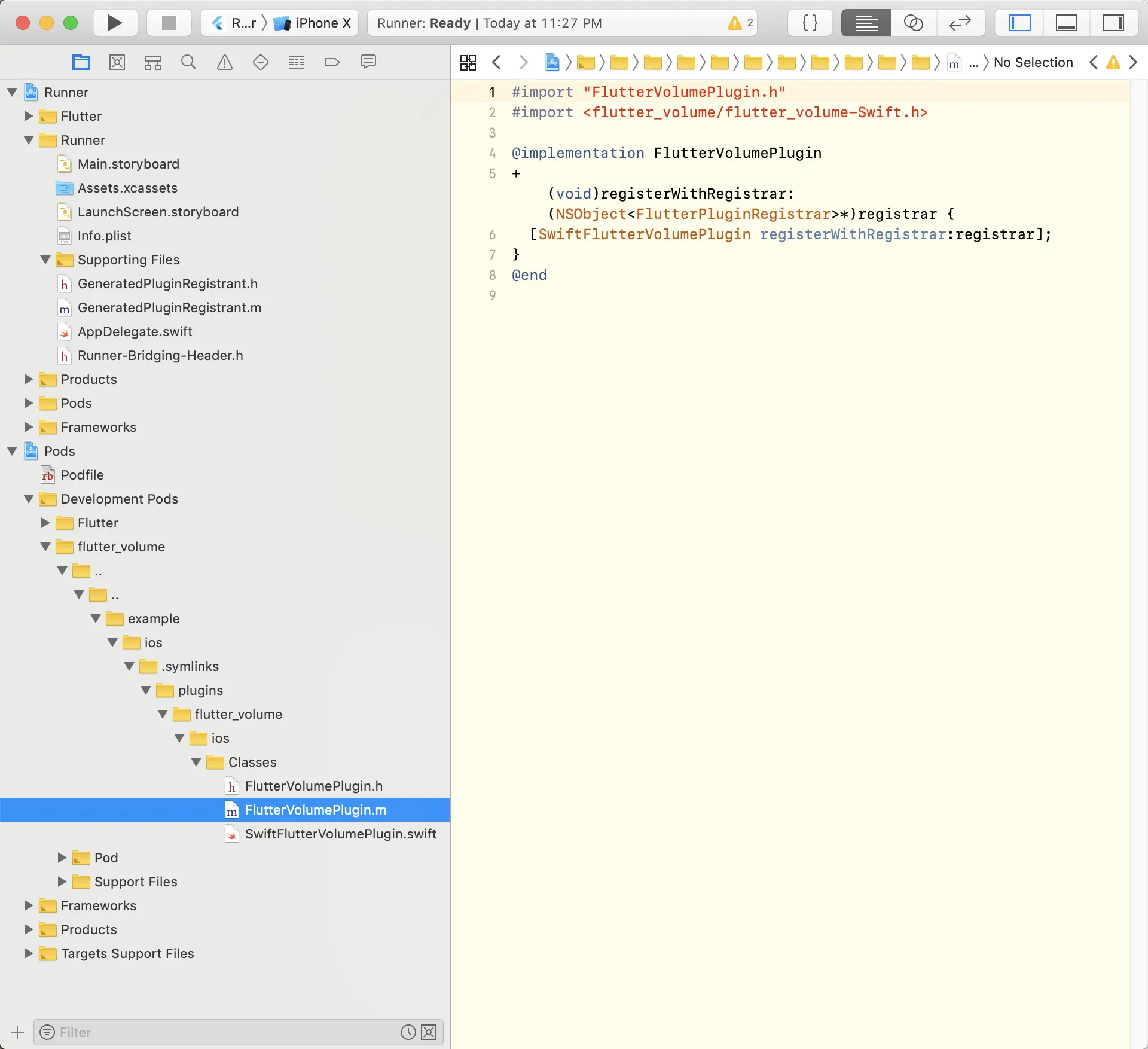

打开 xcode 后看到，插件的 objc/swift 代码被 pod 使用文件链接套了很长的路径，写iOS插件主要就是在这个文件夹的代码中实现功能。（截图还是 swift 的插件项目，后来为了进度改成了 objc，毕竟对 swift 不太熟悉）

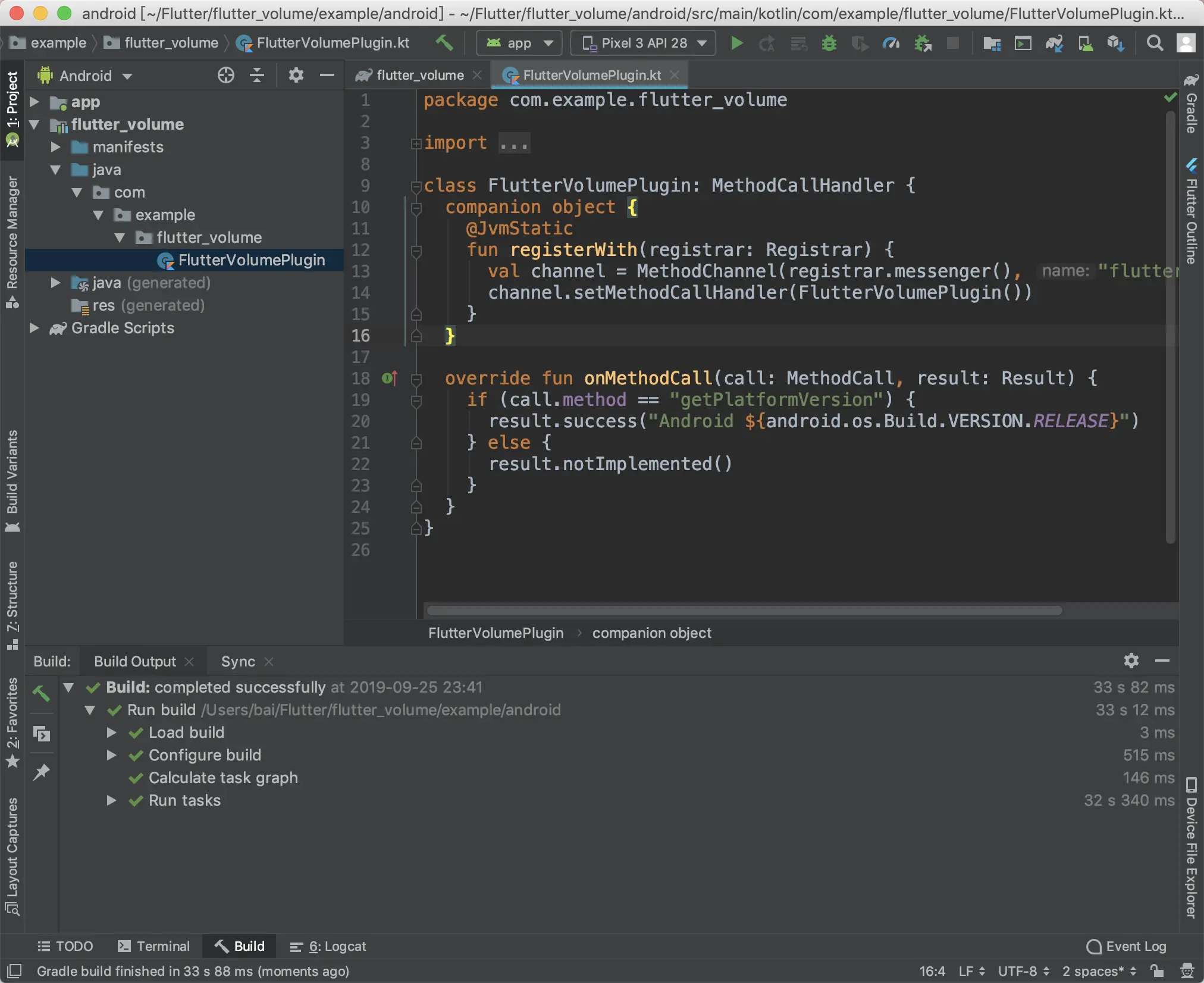

点击 Open for Editing in Android Studio 打开新的 Android Studio 项目，等 gradle 自动同步完成。
这是一个完整的 Android App 工程，flutter_volume 插件作为一个 Android 工程的 modue 存在。插件的功能实现也主要是修改这个 module 中的代码。

上面的 Xcode 工程以及这个 Android Studio 工程，都是可以运行的 App 工程，这个 Flutter 工具已经帮我们打理好了，创建 Flutter plugin 的时候就默认带有 example。
上面大图 1 中 example 文件夹中的目录结构就和一个普通的 Flutter App 目录结构一样，只是这里 Flutter App 使用相对路径依赖的外层文件夹的 flutter_volume 插件。
大图 2 和大图 3 打开的其实就是 example 文件中 android 和 iOS 项目。

这种 Flutter 工具自动生成的插件目录结构确实对程序员非常友好，写了插件立马就能在 demo 中看到效果。

2、Flutter Native 通信方式

Flutter 应用可以在 iOS 和 Android 平台运行，肯定要和原生系统进行各种各样的交互。交互的部分主要是在 flutter engine 中，以及大量的 flutter 插件中。

MethodChannel

Flutter 框架提供了这样的交互方式。消息通过 Method Channel 在客户端（UI）和主机（platform）之间传递。
官方文档这里使用的是 platform channels，翻译的时候我使用了更具体直接的表述 Method Channel

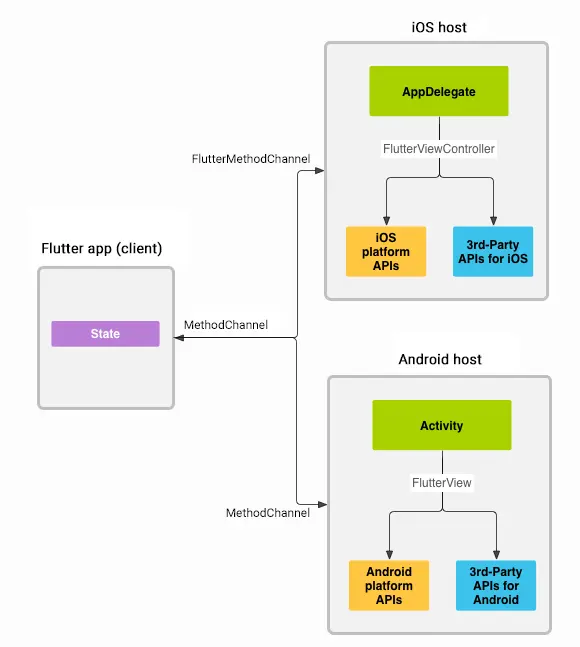

见下图（图片来源 flutter.dev/docs/develo…）

翻译一段官方的释义

在客户端，MethodChannel 可以发送与方法调用相对应的消息。在平台方面，Android 上的 MethodChannel和 iOS 上的 FlutterMethodChannel 允许接收方法调用并发送回结果。这些类使您可以使用很少的“样板代码”来开发平台插件。注意：如果需要，方法调用也可以反向发送，平台充当Dart中实现的方法的客户端。

上图形象表达了 Flutter 发送消息到 native 端的过程。
同时，我们需要注意，这个过程可以反过来从 native 端主动发送消息到 Flutter 端。即在 native 端创建 MethodChannel 并进行方法调用，Flutter 端进行方法处理并且发送会方法调用结果。实际中更常用的是对于这个模式的更高一层封装 EventChannel。Native 端进行 event 发送，Flutter 端进行 event 响应。
MethodChannel 和 EventChannel 都会在后面实战环节使用到，一看即会。

在 Flutter 客户端和 native 平台方面传递数据都是需要经过编码再解码。
编码的方式默认的是用StandardMethodCodec，此外还有 JSONMethodCodec 。StandardMethodCodec
编解码效率更高。

编码数据类型

MethodCodec 支持的数据类型以及在 dart 、iOS 和 Android 中的对应关系如下表。

Dart	Android	iOS
null	null	nil (NSNull when nested)
bool	java.lang.Boolean	NSNumber numberWithBool:
int	java.lang.Integer	NSNumber numberWithInt:
int, if 32 bits not enough	java.lang.Long	NSNumber numberWithLong:
double	java.lang.Double	NSNumber numberWithDouble:
String	java.lang.String	NSString
Uint8List	byte[]	FlutterStandardTypedData typedDataWithBytes:
Int32List	int[]	FlutterStandardTypedData typedDataWithInt32:
Int64List	long[]	FlutterStandardTypedData typedDataWithInt64:
Float64List	double[]	FlutterStandardTypedData typedDataWithFloat64:
List	java.util.ArrayList	NSArray
Map	java.util.HashMap	NSDictionary

# 3、Volume 接口前面提到是要在一个视频播放器插件中调整系统的音量。经过梳理，先整理出初步需要的接口。主要有增大音量、减小音量、静音、获取音量、设置音量。同时还有激活音量变化监听、设置音量变化监听、关闭音量变化监听。为了使用方便，还增加了一个 VolumeWatcher 的 Widget，在其中成对使用了新增音量变化监听，取消音量变化监听接口。

部分代码如下，完整代码请点击链接查看。

class VolumeVal {
  final double vol;
  final int type;
}

typedef VolumeCallback = void Function(VolumeVal value);

class FlutterVolume {
  static const double _step = 1.0 / 16.0;
  static const MethodChannel _channel =
      const MethodChannel('com.befovy.flutter_volume');

  static _VolumeValueNotifier _notifier =
      _VolumeValueNotifier(VolumeVal(vol: 0, type: 0));

  static StreamSubscription _eventSubs;

  void enableWatcher() {
    if (_eventSubs == null) {
      _eventSubs = EventChannel('com.befovy.flutter_volume/event')
          .receiveBroadcastStream()
          .listen(_eventListener, onError: _errorListener);
      _channel.invokeMethod("enable_watch");
    }
  }

  void disableWatcher() {
    _channel.invokeMethod("disable_watch");
    _eventSubs?.cancel();
    _eventSubs = null;
  }

  static void _eventListener(dynamic event) {
    final Map<dynamic, dynamic> map = event;
    switch (map['event']) {
      case 'vol':
        double vol = map['v'];
        int type = map['t'];
        _notifier.value = VolumeVal(vol: vol, type: type);
        break;
      default:
        break;
    }
  }

  static Future<double> up({double step = _step, int type = STREAM_MUSIC}) {
    return _channel.invokeMethod("up", <String, dynamic>{
      'step': step,
      'type': type,
    });
  }

  static void addVolListener(VoidCallback listener) {
    _notifier.addListener(listener);
  }
}

class VolumeWatcher extends StatefulWidget {
  final VolumeCallback watcher;
  final Widget child;

  VolumeWatcher({
    @required this.watcher,
    @required this.child,
  });

  @override
  _VolumeWatcherState createState() => _VolumeWatcherState();
}

这里既使用了 MethodChannel，也使用了 EventChannel。Flutter 使用 MethodChannel 发送方法调用请求到 native 侧，并获取方法的调用结果。为了避免 UI 卡顿，方法调用都使用异步模式。EventChannel 则是在 Flutter 端处理 native 发送的事件通知。
在 Flutter 中，所有 Channel 的 name 必须是不重复的，否则消息发送会出错。

MethodChannel 的使用很简单，使用 name 参数构造一个 MethodChannel ，并使用 invokeMethod 进行消息和参数的发送，并返回异步的结果。
EventChannel 使用稍微复杂一些，但都是一些样板代码。构造 EventChannel 并监听事件广播，注册事件处理函数和错误处理函数。使用完成后再取消广播订阅。

接口设计中，我加上了不同音频类型的可选参数 type ，但在初期的实现中，只会实现媒体声音类型的相关功能。
这个可选参数保证后期的功能实现，接口不发生变化。

完整的代码变更可以看github 上这个提交。
github.com/befovy/flut…

4、iOS 功能实现

FlutterPluginRegistrar

FlutterPluginRegistrar 是 flutter 插件在 iOS 环境中的上下文，提供插件上下文信息，以及 App 回调事件信息。
FlutterPluginRegistrar 的实例对象需要保存在 Plugin class 的成员变量中，方便后续使用。
将 FlutterVolumePlugin 的无参 init 函数调整为 initWithRegistrar 。

@implementation FlutterVolumePlugin
+ (void)registerWithRegistrar:(NSObject<FlutterPluginRegistrar> *)registrar {
  FlutterMethodChannel *channel =
      [FlutterMethodChannel methodChannelWithName:@"com.befovy.flutter_volume"
                                  binaryMessenger:[registrar messenger]];
  FlutterVolumePlugin *instance =
      [[FlutterVolumePlugin alloc] initWithRegistrar:registrar];
  [registrar addMethodCallDelegate:instance channel:channel];
}

- (instancetype)initWithRegistrar:
    (NSObject<FlutterPluginRegistrar> *)registrar {
  self = [super init];
  if (self) {
    _registrar = registrar;
  }
  return self;
}
@end

iOS 监听音量变化

ios 系统通知中心有关于音量变化的广播，监听音量变化只需要在通知中心注册通知即可。
根据接口设计，监听系统音量变化，有两个接口调用控制功能开启或者关闭。
音量监听的主要代码实现如下：

@implementation FlutterVolumePlugin
- (void)enableWatch {
  if (_eventListening == NO) {
    _eventListening = YES;

    [[NSNotificationCenter defaultCenter]
        addObserver:self
           selector:@selector(volumeChange:)
               name:@"AVSystemController_SystemVolumeDidChangeNotification"
             object:nil];

    _eventChannel = [FlutterEventChannel
                    eventChannelWithName:@"com.befovy.flutter_volume/event"
                    binaryMessenger:[_registrar messenger]];
    [_eventChannel setStreamHandler:self];
  }
}

- (void)disableWatch {
  if (_eventListening == YES) {
    _eventListening = NO;

    [[NSNotificationCenter defaultCenter]
        removeObserver:self
                  name:@"AVSystemController_SystemVolumeDidChangeNotification"
                object:nil];
    [_eventChannel setStreamHandler:nil];
    _eventChannel = nil;
  }
}

- (void)volumeChange:(NSNotification *)notification {
  NSString *style = [notification.userInfo
      objectForKey:@"AVSystemController_AudioCategoryNotificationParameter"];
  CGFloat value = [[notification.userInfo
      objectForKey:@"AVSystemController_AudioVolumeNotificationParameter"]
      doubleValue];
  if ([style isEqualToString:@"Audio/Video"]) {
    [self sendVolumeChange:value];
  }
}

- (void)sendVolumeChange:(float)value {
  if (_eventListening) {
      NSLog(@"valume val %f\n", value);
    [_eventSink success:@{@"event" : @"volume", @"vol" : @(value)}];
  }
}
@end

enableWatch 中在通知中心注册关于音量变化的处理函数。然后构造 FlutterEventChannel 并且设置 handler。
disableWatch 中移除在通知中心注册的回调，然后删除 EventChannel 的 handler，并删除 eventChannel 对象。
需要注意的是，dart中 EventChannel('xxx').receiveBroadcastStream() 的调用一定要在 native 端执行完成 FlutterEventChannel setStreamHandler 方法之后，否则会出现 onListen 方法找不到的错误。

系统音量修改

iOS 中没有公开的修改系统音量接口，但是还有其他途径实现音量修改。目前使用最广泛的就是在 UI 中插入一个不可见的 MPVolumeView，然后模拟 UI 操作调整其中的 MPVolumeSlider。

@implementation FlutterVolumePlugin
- (void)initVolumeView {
  if (_volumeView == nil) {
    _volumeView =
        [[MPVolumeView alloc] initWithFrame:CGRectMake(-100, -100, 10, 10)];
    _volumeView.hidden = YES;
  }
  if (_volumeViewSlider == nil) {
    for (UIView *view in [_volumeView subviews]) {
      if ([view.class.description isEqualToString:@"MPVolumeSlider"]) {
        _volumeViewSlider = (UISlider *)view;
        break;
      }
    }
  }
  if (!_volumeInWindow) {
    UIWindow *window = UIApplication.sharedApplication.keyWindow;
    if (window != nil) {
      [window addSubview:_volumeView];
      _volumeInWindow = YES;
    }
  }
}

- (float)getVolume {
  [self initVolumeView];
  if (_volumeViewSlider == nil) {
    AVAudioSession *audioSession = [AVAudioSession sharedInstance];
    CGFloat currentVol = audioSession.outputVolume;
    return currentVol;
  } else {
    return _volumeViewSlider.value;
  }
}

- (float)setVolume:(float)vol {
  [self initVolumeView];
  if (vol > 1.0) {
    vol = 1.0;
  } else if (vol < 0) {
    vol = 0.0;
  }
  [_volumeViewSlider setValue:vol animated:FALSE];
  vol = _volumeViewSlider.value;
  return vol;
}
@end

完整 iOS 插件代码点我查看

5、Android 功能实现

Android Flutter 插件开发离不开 flutter engine 中的接口 Registrar。通过 Registrar 的方法可以获取 activity、 context 等 Android 开发中重要对象。

Registrar

 public interface Registrar {
    Activity activity();
    Context context();
    Context activeContext();
    ....
 }

class FlutterVolumePlugin(registrar: Registrar): MethodCallHandler {
  companion object {
    @JvmStatic
    fun registerWith(registrar: Registrar) {
      val channel = MethodChannel(registrar.messenger(), "flutter_volume")
      channel.setMethodCallHandler(FlutterVolumePlugin(registrar))
    }
  }
  private val mRegistrar: Registrar = registrar
}

对自动生成的 Plugin class 进行修改，增加 mRegistrar 成员变量（见上面代码片段），在成员函数 onMethodCall 中处理 method call 的时候就可以获取 activity、context 等重要变量。

比如 Android 系统中音量修改使用的 AudioManager 。

 class FlutterVolumePlugin(registrar: Registrar): MethodCallHandler {
   private fun audioManager(): AudioManager {
     val activity = mRegistrar.activity()
     return activity.getSystemService(Context.AUDIO_SERVICE) as AudioManager
   }
 }

Android 中音量调节功能的实现主要就是 AudioManager 的 API 调用，以及对 flutter onMethodCall 方法的处理。详细的内容请点击查看源代码。

监听音量的变化

Android 系统中使用广播通知 BroadcastReceiver 获取音量变化。
根据接口设计，监听系统音量变化，有两个接口调用控制功能开启或者关闭。
在 enableWatch 方法中，先修改标记变量 mWatching ，然后创建 EventChannel 并且调用 setStreamHandler 方法。最后，注册广播接收器，接受系统音量变化的通知。
需要注意的是，dart中 EventChannel('xxx').receiveBroadcastStream()的调用一定要在 native 端执行完成 setStreamHandler 方法之后，否则会出现 onListen 方法找不到的错误。

class FlutterVolumePlugin(registrar: Registrar) : MethodCallHandler {
	private fun enableWatch() {
        if (!mWatching) {
            mWatching = true
            mEventChannel = EventChannel(mRegistrar.messenger(), "com.befovy.flutter_volume/event")
            mEventChannel!!.setStreamHandler(object : EventChannel.StreamHandler {
                override fun onListen(o: Any?, eventSink: EventChannel.EventSink) {
                    mEventSink.setDelegate(eventSink)
                }

                override fun onCancel(o: Any?) {
                    mEventSink.setDelegate(null)
                }
            })

            mVolumeReceiver = VolumeReceiver(this)
            val filter = IntentFilter()
            filter.addAction(VOLUME_CHANGED_ACTION)
            mRegistrar.activeContext().registerReceiver(mVolumeReceiver, filter)
        }

    }

    private fun disableWatch() {
        if (mWatching) {
            mWatching = false
            mEventChannel!!.setStreamHandler(null)
            mEventChannel = null

            mRegistrar.activeContext().unregisterReceiver(mVolumeReceiver)
            mVolumeReceiver = null
        }
    }
}

在获取音量变化通知 BroadcastReceiver 的 onReceive 方法中，使用 EventChannel 发送到事件内容到 flutter 侧。


private class VolumeReceiver(plugin: FlutterVolumePlugin) : BroadcastReceiver() {
    private var mPlugin: WeakReference<FlutterVolumePlugin> = WeakReference(plugin)
    override fun onReceive(context: Context, intent: Intent) {
        if (intent.action == "android.media.VOLUME_CHANGED_ACTION") {
            val plugin = mPlugin.get()
            if (plugin != null) {
                val volume = plugin.getVolume()
                val event: MutableMap<String, Any> = mutableMapOf()
                event["event"] = "vol"
                event["v"] = volume
                event["t"] = AudioManager.STREAM_MUSIC
                plugin.sink(event)
            }
        }
    }
}

class FlutterVolumePlugin(registrar: Registrar) : MethodCallHandler {
    fun sink(event: Any) {
        mEventSink.success(event)
    }
}

详细的内容请点击查看源代码。

音量区间映射

在 Android 系统中，音量最大值有可能不一样，范围不是 [0, 1]。此插件获取音量最大值后，将音量又线性映射到 [0, 1] 的范围中。另一点需要注意，android 音量调节不是无级调节，有一个调节的最小单元，将这个最小单元映射到 [0, 1] 范围中的一个 delta 值，并保证调节音量 step 值大于等于这个最小单元 delta 值，否则音量调节无效。
在插件的 API 实现中，如果调用 up 或 down 接口， step 参数值小于 delta ，则会被修改为 delta 的值，保证 up 或 down 接口的调用都是有效的。

6、插件 Demo

flutter 插件创建的默认目录中都包含一个 example 文件夹。里面是一个完整的 flutter app 工程目录，使用相对路径的方式引用了外层文件夹中的 flutter 插件。

dev_dependencies:
  flutter_volume:
    path: ../

在 lib/main.dart 中引入插件
import 'package:flutter_volume/flutter_volume.dart';

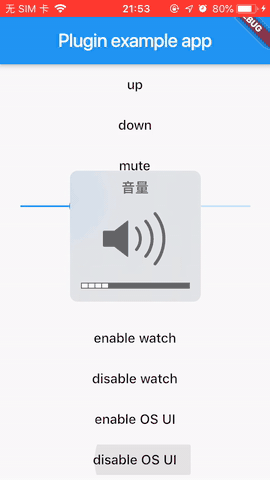

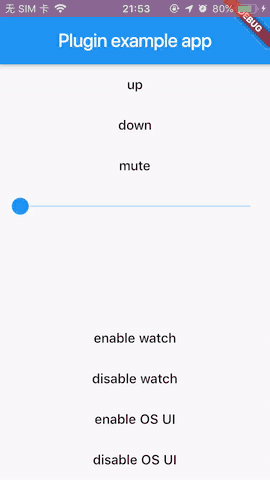

然后简单写几个按钮，在 onPressed 中调用 flutter_volume.dart 中的API 就可以完整插件的示例 App。
详细内容请看完整的源代码 example/lib/main.dart

7、发布插件

完成了插件或者 dart 包的开发测试之后，可以将其发布到 Pub 上，这样其他开发人员就可以快捷方便地使用它。
Flutter 的依赖管理 pubspec 支持通过本地路径和 Git 导入依赖，但使用 pub 可以更方便进行插件版本管理。

volume flutter_volume 这几个名字都已经被占坑了，我就暂时不发布到 pub 了

发布插件到 pub ，需要登录 google 账号，请预先准备梯子。

在发布之前，先检查 pubspec.yaml、README.md 以及 CHANGELOG.md 、 LICENSE 文件，以确保其内容的完整性和正确性。
pubspec.yaml 里除了插件的依赖，还包含一些插件以及作者的元信息，需要把这些补上：

name: flutter_volume
description: A Plugin for Volume Control and Monitoring, support iOS and Android
version: 0.0.1
author: befovy
homepage: blog.befovy.com

然后, 运行 dry-run 命令以查看插件是否还有别的问题:

flutter packages pub publish --dry-run

如果命令输出 Package has 0 warnings ，则表示一切正常。
最后，运行发布命令 flutter packages pub publish
如果是第一次发布，会提示验证 Google 账号。

Looks great! Are you ready to upload your package (y/n)? y
Pub needs your authorization to upload packages on your behalf.
In a web browser, go to https://accounts.google.com/o/oauth2/auth?access_type=offline*****.....(省略一千字)
Then click "Allow access".

Waiting for your authorization...
Successfully authorized.
Uploading...
Successful uploaded package.

成功授权之后便可以继续上传，上传成功后，会提示 Successful uploaded package 。
发布后，可以在 pub.dartlang.org/packages/${… 查看发布情况。

都看到这里了，不妨关注一下我的小店，店中当季新鲜石榴还可以使用专属优惠券，进入微店可以加我微信哦，加微信请注明 flutter_volume

参考资料

flutter.dev/docs/develo…

手把手带你写 Flutter 系统音量插件(Android\iOS)
