cocos creator 基础一文通(三) ---坐标空间及空间几何体一. 二维向量 Vec2 2. 向量加法 //

坐标空间

本文主要记录了cocos creator的坐标空间体系,由于cocos引擎基于OPenGL,所以使用的是笛卡尔坐标系(左下为原点),而手机等设备,使用的是屏幕坐标系(左上为原点),所以存在转换,不过,所幸我们先暂时不用关心这些. 此外,由于cocos creator组件化开发的模式,与cocos2dx不同,推荐用锚点定位组件.进行空间计算.

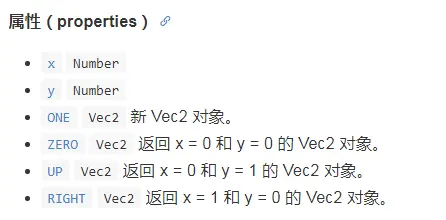

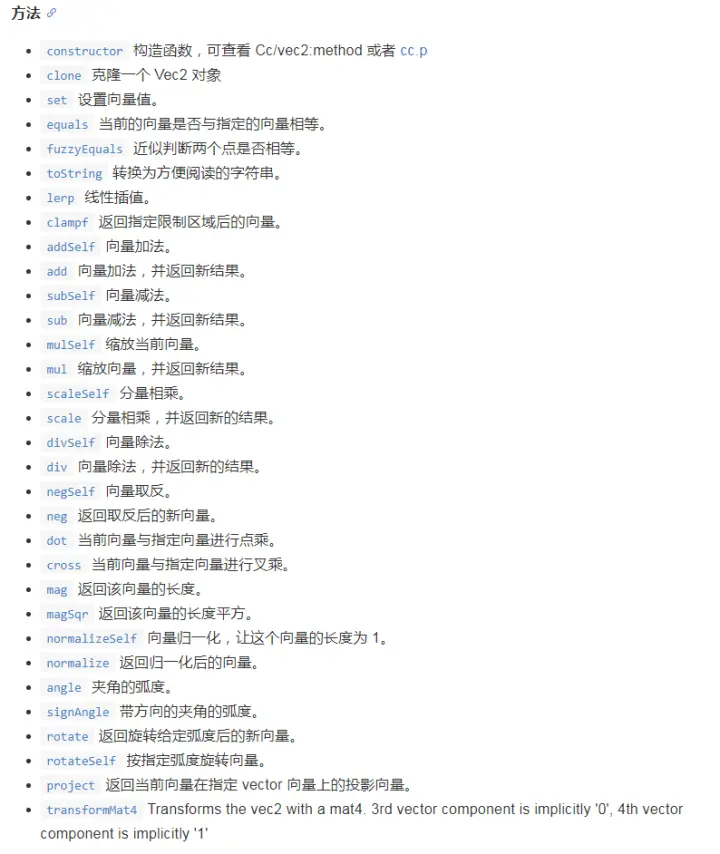

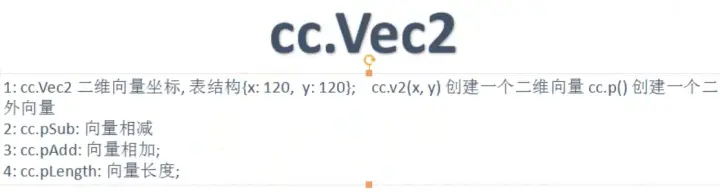

一. 二维向量 Vec2

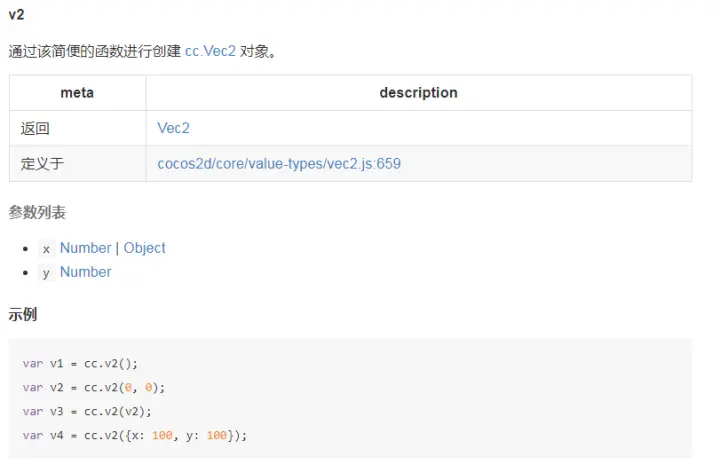

便捷创建二维对象的方法:cc.V2(x,y) //cc.p()已被弃用

向量相减 sub()

① 减向量.sub(被减向量) //返回Vec2对象

        var start_pos=cc.v2(200,200);
        var end_pos=cc.v2(300,300);
        var result_pos=end_pos.sub(start_pos);
        console.log(result_pos);

② 减向量.sub(被减向量,接收结果Vec2) //将结果给接收结果向量,同时返回Vec2对象

        var start_pos=cc.v2(200,200);
        var end_pos=cc.v2(300,300);
        var result_pos=new cc.Vec2();
        var what=end_pos.sub(start_pos,result_pos);
        console.log(what,result_pos);

2. 向量加法 //和减法一样

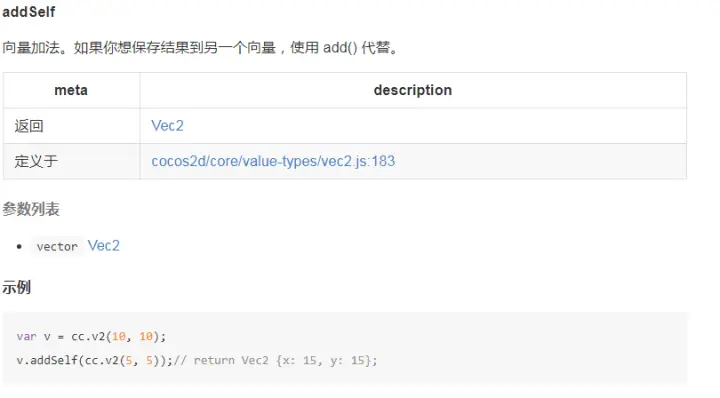

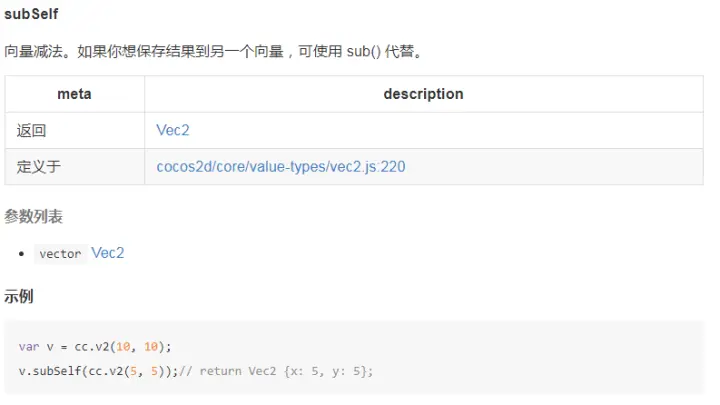

3. 向量自加自减

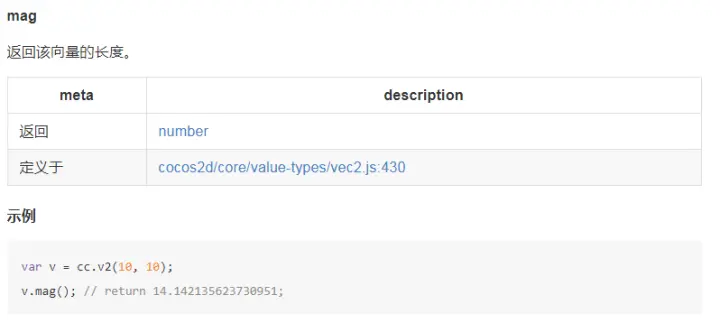

4. 计算向量长度 mag()

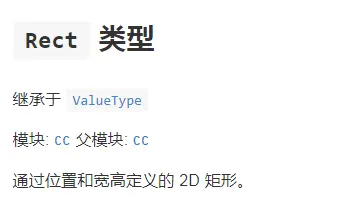

二. 矩形 Rect

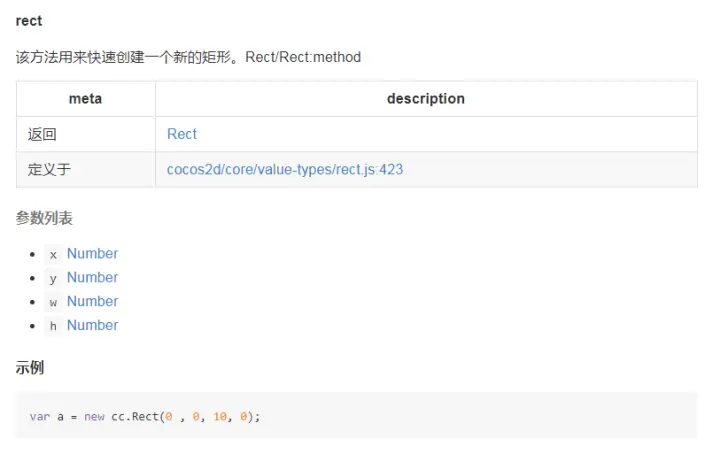

便捷创建方法 cc.rect(x,y,长,宽)

1.点是否在矩形内. contains() //返回布尔值

        var rec1=new cc.Rect(0,0 ,100,100);
        var rec2=cc.rect(0,0,200,200);
        var pos1=cc.v2(50,50);
        console.log(rec1.contains(pos1));

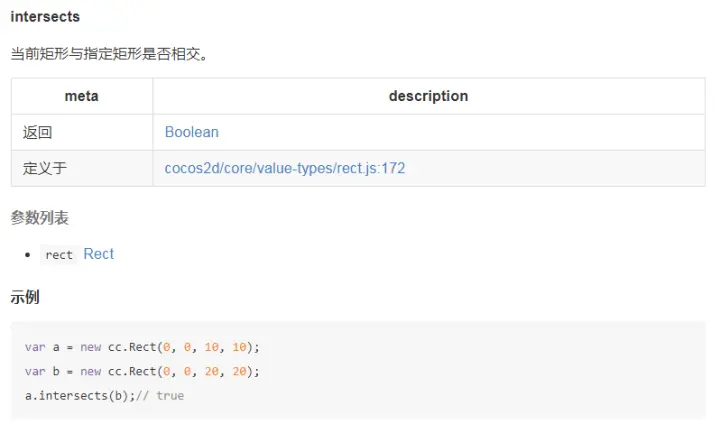

2.两个矩形是否相交 intersects();

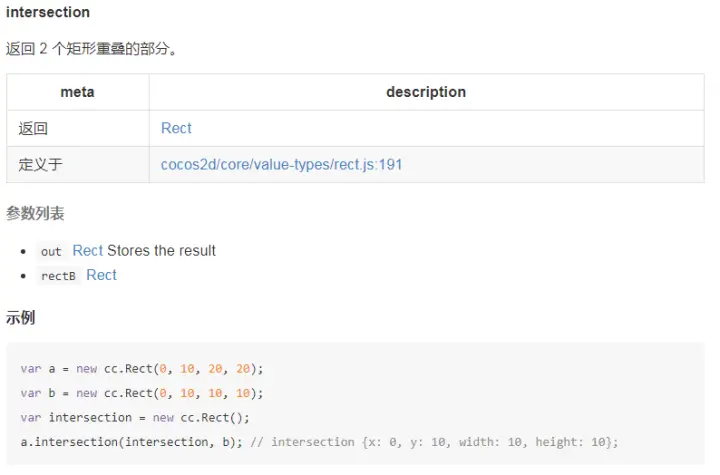

3.两个矩形相交的矩形 intersection();

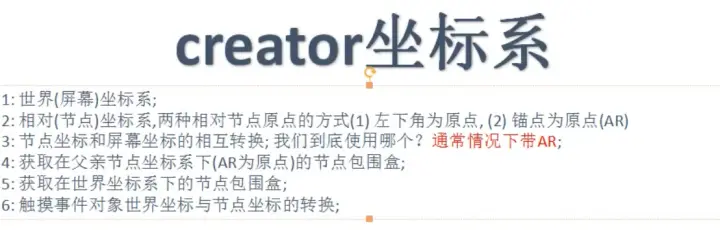

三. creator的坐标系

四.坐标系转换

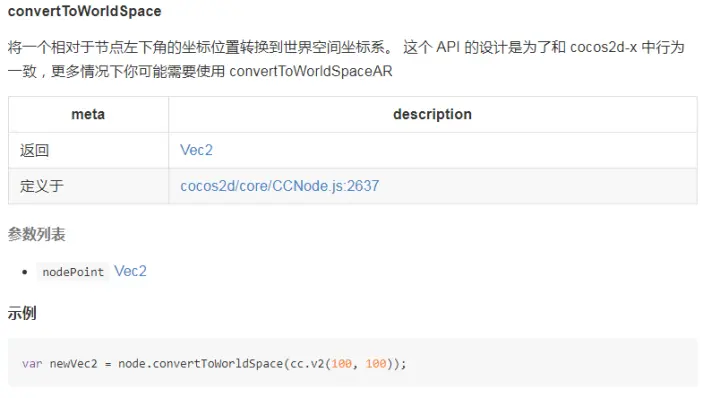

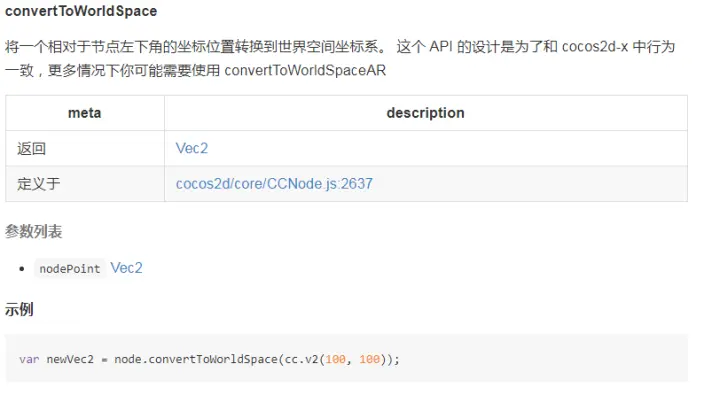

1 节点坐标转世界坐标(以左下角为原点)(不常用) //返回Vec2类值

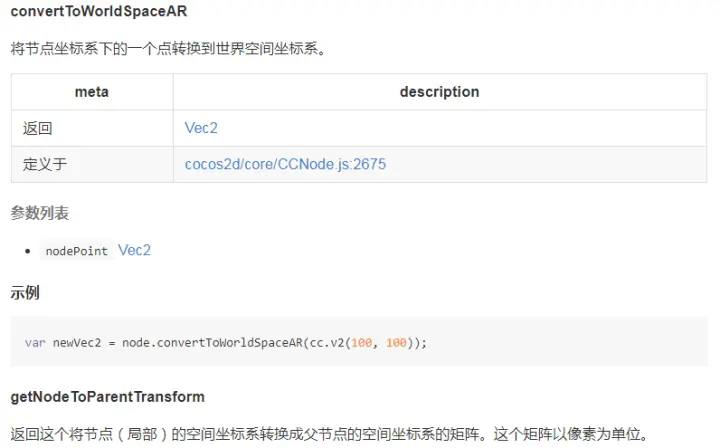

2 节点坐标转世界坐标(以锚点为原点) //返回Vec2类值

3 世界坐标转节点坐标(以左下角为原点)(不常用) //返回Vec2类值

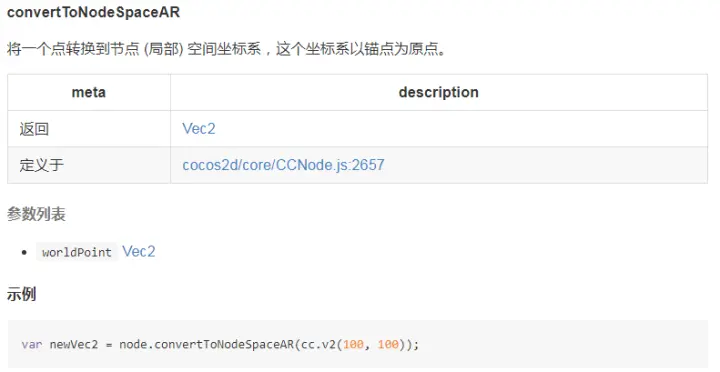

4 世界坐标转节点坐标(以锚点为原点) //返回Vec2类值

例子

        var pos1=this.node.convertToWorldSpace(cc.v2(0,0)); //以节点左下角为原点计算;
        var pos2=this.node.convertToWorldSpaceAR(cc.v2(0,0));//以锚点为原点计算;
        console.log(pos1,pos2);
        //世界坐标转节点坐标
        var pos_temp=cc.v2(50,50);
        var pos3=this.node.convertToNodeSpace(pos_temp);
        var pos4=this.node.convertToNodeSpace(pos_temp);
        console.log(pos3,pos4);

例子2: 将子元素定位于世界坐标系的某个位置如(900,500)

this.node.setPosition(this.node.parent.convertToNodeSpaceAR(cc.v2(900,500)));
this.node.position=this.node.parent.convertToNodeSpaceAR(cc.v2(900,500));

例子3:获取节点在世界坐标中的位置

this.node.convertToWorldSpaceAR(cc.v2(0,0));

五.节点包围盒

1.包围盒

包围盒是一种求解离散点集最优包围空间的算法，基本思想是用体积稍大且特性简单的几何体（称为包围盒）来近似地代替复杂的几何对象。

主要是用来做碰撞检测

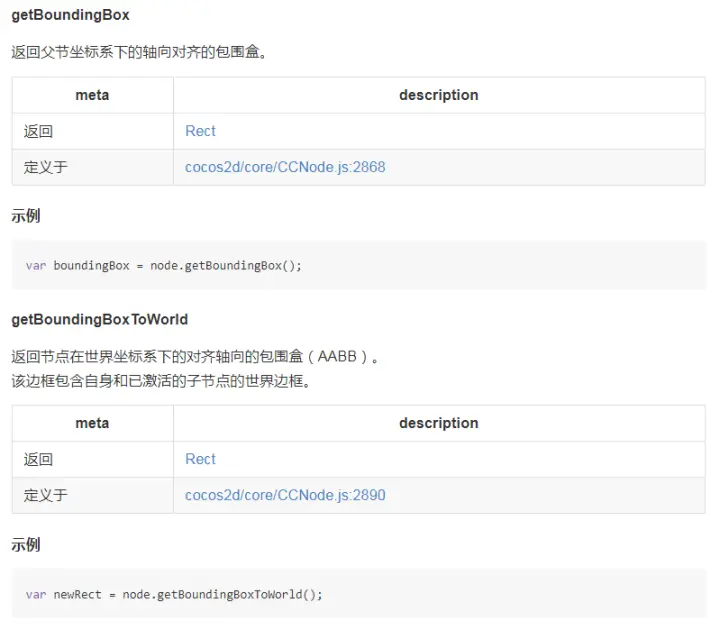

2.获取包围盒
