网上关于clog的介绍比较多，但相对零散，而搜索总是找到些大同小异的知识点，标题党居多。所以希望能整合下相关内容。

定义

clog记录的是事务的最终状态，需要对比的是xlog，xlog除了记录事务最终状态之外，还记录着事务的执行过程。

PostgreSQL中的事务共有四种状态：

#define TRANSACTION_STATUS_IN_PROGRESS      0x00 //事务正在执行
#define TRANSACTION_STATUS_COMMITTED        0x01 //事务已提交
#define TRANSACTION_STATUS_ABORTED          0x02 //事务被中止
#define TRANSACTION_STATUS_SUB_COMMITTED    0x03 //子事务已提交

因此，一个事务的状态可以用2bit来表示，如01。所以一个字节可以存放4个事务的状态，而PG系统定义每个page大小为8K(定义于/src/include/pg_config.h： #define BLCKSZ 8192)，故而一个page中可以存放 $4*8K=2^{15}=32768$ 个事务的状态。

在物理磁盘上，clog存储是以segment为文件单位，一个segment为一个单独的clog文件，而每个segment中有SLRU_PAGES_PER_SEGMENT = 32个page
在共享内存中，clog被放在SLRU缓存池，每份大小为一个page，总个数如下。其中NBuffers默认值为4096，因此下面这个函数的返回值就是8

NBuffers也可以作为postgres参数自由设置，但通常并无调优的必要，具体可参见Postgresql官方文档

Size CLOGShmemBuffers(void){
	return Min(32, Max(4, NBuffers / 512));
}

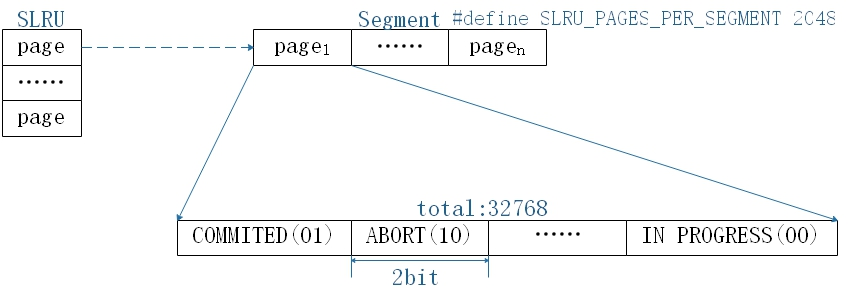

因此，一个事务在clog中的状态可以根据4元素来查找到，即<Segment偏移，Segment中page偏移，page中字节偏移，字节内位偏移>。其中，Segment偏移是当磁盘中存在多个Segment文件时有效。

#功能

使用

为提高处理速度，新增事务的状态都是先储存在SLRU缓存池中，只有当一个page全部写满之后才会一次性落盘，当然，此时你也可以通过sql命令checkpoint立即落盘。

而想要从clog中读取某个事务的状态时，也是先从缓存池中读取，如果缓存池中没有，那么会从segment中拿到对应的page，然后把整个page的数据加载到缓存中，再进行读取。

题外话，clog的相关流程都清晰简单，想要了解pg系统中的log类，可以考虑从clog开始

初始化与文件增长

在pg系统中，数据库经initdb安装时会初始化一个page大小的clog文件。此后，一旦事务id超过32678的倍数时，将触发自动落盘（或者在此之前手动触发落盘），该文件大小将增加8K。直到满足一个segment大小后，系统将重新生成一个segment文件

在新的clog缓存生成时，所有数据的初始值都是0，如果让clog这时候落盘，会看到对应的二进制文件中全部是0

举例验证

下面在pg系统中对clog的状态及文件系统进行验证。在此之前，先说明下Linux下查看二进制文件的方法：

对clog的二进制文件，直接用vim打开：vim 0000
这时候看到的是一堆乱码，然后在文件中按:输入命令，合起来为:%!xxd -b，然后回车，这时候就能看到正确的二进制比特数据

注意：该二进制文件中记录的数据也有大小端区分，因为我这台机器的CPU是Intel的，经确认，属于小端模式

此处不再赘述如何安装xxd。而且如果不采用xxd的话，也可以在windows系统中，采用其它读取二进制文件的方式，如notepad++插件

步骤如下：

先查看下当前的事务号，然后利用checkpoint将缓存中的数据写入到磁盘。注意，虽然申请事务号看似什么都没做，但是在pg中，这也代表事务被正确提交了，即占用了一个事务号

postgres=# select txid_current();
 txid_current
--------------
         1319
(1 row)

postgres=# checkpoint;
CHECKPOINT

Xum:/home/postgres/install/data/pg_clog # ll
total 8
-rw------- 1 postgres postgres 8192 Aug  7 08:51 0000

打开clog文件，输入:set nu命令打开行号，查看当前的最新的一个非00值，记下相应位置，这就是当前最新的一个事务状态了，记录下地址位是000014c，所在行是56，最新的状态为01，即事务已提交

  54 000013e: 01010101 01010101 01010101 01010101 01010101 01010101  UUUUUU
  55 0000144: 01010101 01010101 01010101 01100101 10100110 01100101  UUUe.e
  56 000014a: 01100101 10011001 00000001 00000000 00000000 00000000  e.....

在PostgreSQL中开启事务，然后提交或者回滚，这里我连续实验了多个事务：一个回滚，一个只是占用了事务号，另一个正确提交。因此，这三个事务的状态分别是10,01,01

test=# begin;
BEGIN
test=# select txid_current();
 txid_current
--------------
         1329
(1 row)

test=# insert into t values(3,'dahuang');
INSERT 0 1
test=# rollback;
ROLLBACK
test=# select txid_current();
 txid_current
--------------
         1330
(1 row)

test=# begin;
BEGIN
test=# insert into t values(3,'dahuang');
INSERT 0 1
test=# commit;
COMMIT

然后用checkpoint将缓存中的clog数据落盘，再次查看clog文件的更新时间，可以发现此时的时间被刷新了

Xum:/home/postgres/install/data/pg_clog # ll
total 8
-rw------- 1 postgres postgres 8192 Aug  7 08:56 0000

重新打开clog文件，直接用:56定位到之前的行。按照之前的分析，以及Intel X86 CPU中大小端的影响，刚好000014c这个地址下还有6bit可以用于存放，所以上述三个事务在二进制文件中存放的就是010110

  54 000013e: 01010101 01010101 01010101 01010101 01010101 01010101  UUUUUU
  55 0000144: 01010101 01010101 01010101 01100101 10100110 01100101  UUUe.e
  56 000014a: 01100101 10011001 01011001 00000000 00000000 00000000  e.Y...
