大家都忙着解析各种Vue3的源代码，而我连Vue2的源码还没整明白，这就是差距，手捧《人生模式》一书，还需加倍努力呀！！！把以前写好的草稿发出来，以前写的标题是《Vue源码学习之三根树：组件树、Vnode Tree、Dom树》，很明显已经落伍了，Vue3已经出来好久了，果断把标题改为《Vue2源码学习之三根树：组件树、Vnode Tree、Dom树》，但是后来一想Vue3里这三根树应该还在吧？所以就很不负责任地把标题改为《Vue3源码学习之三根树：组件树、Vnode Tree、Dom树》，本文持续更新中...

备注1，本文不是很详细的Vue源码解析的文章，只是我个人学习Vue源码过程的的笔记，粒度比较粗，只抓核心要点，对于阅读过Vue源码或者看过类似文章的人可能有帮助，对新手是无意义的，推荐你看Vue源码学习，Vue技术内幕(Vue3),Vue技术揭秘 这三个资料，本文就是在Vue源码学习基础上的抽象和精简

备注2，Vue源码中的一些约定，以$开头的变量为Vue实例的实例变量，这些变量是Vue公开的Api，例如诸如$children,$root,$options等变量，这些变量我们可以在业务代码中安全的引用，而以_开头的变量为Vue引擎的内部变量，例如本文将要学习的_vnode变量，这些变量我们不能在业务代码中使用（不安全，说不定那天就没了）

备注3，因为Vue本身是面向多种平台的，所以源代码中充斥着各种封装和跳转，本文则统统的略过，因此表述上可能不是太精确，请别介意

从一万英尺的高度看Vue源码，我就看到了Vue的实例化，然后就是互相纠缠的3根树

Vue代码的执行就是Vue组件的实例化，实例化之后，在浏览器的内存中会有三根树。

  • 组件的实例化的过程分为init、mount、render、update(patch)几个关键的步骤，最后会在内存中生成组件树、Vnode Tree，Dom树等至少三根树。
  • Vue中的组件树、Vnode树、Dom 树这三根树的节点互相纠缠、互相指向，组件会指向vnode，vnode会指向组件(准确地说，只有特殊的Vnode即组件Vnode,或者称之为占位Vnode才会指向组件)，Vnode会指向Dom 节点，三者会呈现一个你中有我、我中有你的比较happy的境界，请看下面的示意图，你是否联想到了什么

先看一下本文要用到的代码,一个非常简单的html文件

<script src="./vue.js"></script>
<script>
Vue.component('child-component', {
  props: [],
  data: function () {
    return {
    }
  },
  template: '<div>我是子组件</div>'
})
</script>
<div id="root-components">
  <div>我是根组件</div>
  <div>子Vnode</div>
  <child-component></child-component>
</div>
<script>
var app = new Vue({
  el: '#root-components',
  data: function () {
    return {
    }
  },
})
</script>

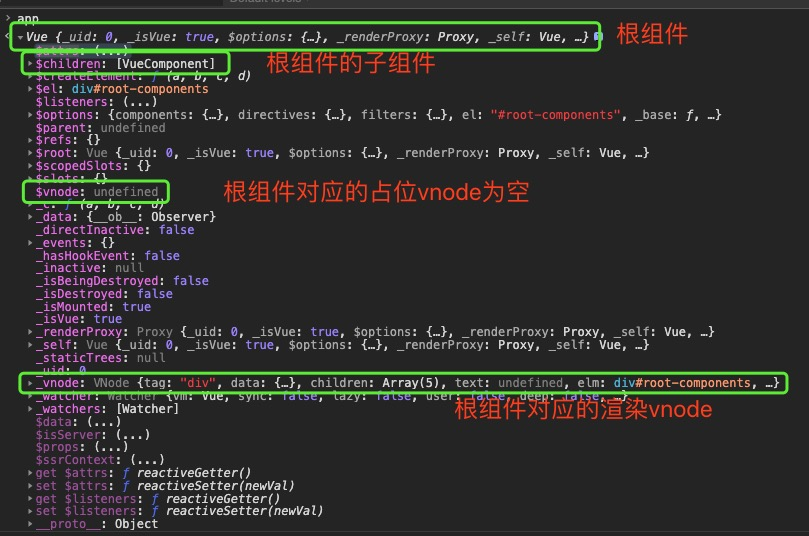

上述代码中的变量app浏览器的示意图如下

子组件

组件树

父组件通过children指向子组件，子组件通过$parent指向了父组件

Vnode树

父Vnode 通过children指向子Vnode，普通子Vnode的parent的指向为空，只有一种特殊的Vnode的parent指向才非空，子组件的渲染Vnode即_vonde的parent为非空，指向该子组件的占位Vnode $vnode

组件树与Vnode树的互相指向

组件通过 _vnode指向自己的渲染Vnode，如果一个组件是子组件（非根组件）的话，vm.$vnode会指向组件的占位Vnode，二者的关系是 vm._vnode.parent === vm.$vnode

普通的Vnode没有到组件的指向，组件的占位Vnode通过componentInstance指向组件

一句话，就是绕！

完毕！

从一千英尺的高度再看组件实例化过程,即这几根树的生成过程

根组件的实例化 VS 普通组件实例化

  • 根组件实例：是指在main.js里显示调用new Vue(options)生成的实例
  • 普通组件实例：是指只定义了组件选项对象，在生成 DOM Tree 的过程中隐式调用new vnode.componentOptions.Ctor(options)生成的组件

组件实例化分为init\mount\render\update几个步骤

组件实例的初始化工作：

略过

mount过程，主要做了以下工作：

  1. 调用beforeMount钩子
  2. 定义渲染 Watcher 的表达式
  3. 创建渲染 Watcher，且 Watcher 实例会首次计算表达式，创建 VNode Tree，进而生成 DOM Tree
  4. （对于根组件）调用mounted钩子
  5. 返回组件实例vm

这里的最重要的是渲染 Watcher 的表达式updateComponent函数。在表达式updateComponent函数里，vm._render()将执行组件的vm.$options.render方法创建并返回组件的 VNode Tree。而vm._update()方法将基于组件的 VNode Tree 生成 DOM Tree。

Vue.prototype._render

渲染函数本质就是创建vnode,即各种递归调用_createElement函数，而createElment函数就是创建Vnode

创建 VNode

创建Vnode分为普通Vnode（就是诸如div、span这类vnode）和组件vnode

创建普通的 VNode

太简单了，略。

创建组件节点的 VNode

export function createComponent (
  Ctor: Class<Component> | Function | Object | void,
  data: ?VNodeData,
  context: Component,
  children: ?Array<VNode>,
  tag?: string
): VNode | Array<VNode> | void {
  if (isUndef(Ctor)) {
    return
  }
  ...省略n行
    // install component management hooks onto the placeholder node
  // 安装组件管理钩子方法
  installComponentHooks(data)

  // return a placeholder vnode
  // 注意：针对所有的组件，返回的 vnode 都是占位 vnode
  const name = Ctor.options.name || tag
  const vnode = new VNode(
    `vue-component-${Ctor.cid}${name ? `-${name}` : ''}`,
    data, undefined, undefined, undefined, context,
    // vnode.componentOptions
    { Ctor, propsData, listeners, tag, children },
    asyncFactory
  )
  ...省略n行

创建组件的 VNode 就要复杂很多，需要处理组件的各种情况和数据等，我们只抓核心，支线部分都略过。核心部分主要是安装组件占位Vnode的钩子函数和创建组件占位Vnode

组件节点的 VNode，我们一般称之为组件占位 VNode，因为该 VNode 在最终创建的 DOM Tree 并不会存在一个 DOM 节点与之一一对应，即它只出现在 VNode Tree 里，但不出现在 DOM Tree 里。

代码分析都这里为止，父组件（在这里是根组件）实例和父组件的vnode树都构建好了，子组件对应的占位vnode也好了，不过，子组件的实例和子组件对应的vnode树好像还没有构建，其实，这些工作都将在在patch的过程中完成。

备注，组件在创建组件占位 VNode 之前，会往组件的data对象上安装init、prepatch、insert、destroy等管理组件的钩子方法，方便在调用vm.__patch__期间，为组件占位 VNode 提供额外的功能，比如创建组件实例、等操作。

Vue.prototype._update

Vue.prototype._update是对vm.__patch__方法的封装，真正创建/更新（包括销毁）DOM Tree 是由vm.__patch__方法来完成的，而_update方法做一些调用vm.__patch__前后的处理。

在调用vm.__patch__时，将根据是否存在旧 VNode 节点prevVnode，确定是组件的首次渲染还是再次更新，从而传入不同的参数。

patch

patch的本质就是根据新旧vnode的比较，创建或者更新dom节点/组件实例，如果是首次的话，那就创建dom或者组件实例

createElm

备注，注意区分这里的createElm 和前面提到的createElement, createElm 的结果是DOM或者是子组件的实例，而createElement返回的结果是vnode,说实话，Vue源码中变量和方法的名字取得有点...

组件的首次patch时，肯定要为所有的 VNode 节点创建对应的 DOM 节点，而在组件更新的过程中，也有可能需要为新增的 VNode 节点创建 DOM 节点。

createElm，顾名思义，就是创建 VNode 节点的vnode.elm。不同类型的 VNode，其vnode.elm的和创建过程也不相同。对于组件占位 VNode 来说，会调用createComponent来创建组件占位 VNode 的组件实例；对于非组件占位 VNode 来说，会创建对应的 DOM 节点。

创建组件实例

当调用createElm为 VNode 创建对应的 DOM 节点时，会先调用createComponent，以判断该 VNode 是否是组件占位 VNode。如果是，则进入到创建组件实例的流程，最终createComponent返回true并结束createElm的过程；若该 VNode 不是组件占位 VNode，createComponent返回false，继续为非组件占位 VNode 创建对应的 DOM 元素/文本/注释节点。

详见下文的[创建子组件实例]

创建 DOM 节点

太简单，略掉

创建子组件实例

在[创建组件实例]中我们知道，根组件是用户显式调用new Vue()创建的 Vue 实例。除根组件实例之外的 Vue 实例，我们统称为子组件实例。而子组件，都是在根组件patch的过程中创建的。

PS：一般所说的组件，都是指子组件，当指根组件时，会强调是根组件。

当调用createElm为 VNode 创建对应的 DOM 节点时，会先判断该 VNode 是否是组件占位节点。如果是，则创建组件实例，并结束createElm的过程；否则，继续为非组件占位 VNode 创建对应的 DOM 元素/文本/注释节点。

  function createElm (
    vnode,
    insertedVnodeQueue,
    parentElm,
    refElm,
    nested,
    ownerArray,
    index
  ) {
    // ...
    // 组件占位 VNode：创建组件实例以及创建整个组件的 DOM Tree，（若 parentElm 存在）并插入到父元素上
    if (createComponent(vnode, insertedVnodeQueue, parentElm, refElm)) {
      return
    }
    // ...
  }

createComponent

createComponent主要负责创建组件占位 VNode 的组件实例并做一些事后处理工作，而对于非组件占位 VNode 将不做任何操作并返回undefined。

我们在为组件创建组件占位 VNode 时，会在组件占位 VNode 的vnode.data.hook上[安装一系列的组件管理钩子方法]，其中就存在init钩子。

若传入的 VNode 是组件占位 VNode，则将存在vnode.data.hook.init()钩子，调用init钩子后，将为组件占位 VNode 创建组件实例vnode.componentInstance。因此针对组件占位 VNode，createComponent函数最终将返回true，以表明该传入的 VNode 是组件占位 VNode，并完成了组件实例的创建工作。

反之，若传入的 VNode 不是组件占位 VNode，则不会存在vnode.data.hook.init()钩子，更加不会创建出组件实例vnode.componentInstance，因此最终createComponent函数将返回undefined，createElm函数将继续往下执行，为非组件占位 VNode 创建对应的 DOM 节点。

createComponent的主要流程为：

  1. 若 VNode 存在vnode.data.hook.init方法，说明是组件占位 VNode，则创建组件实例，挂在vnode.componentInstance上
  2. 若vnode.componentInstance存在
    • 初始化组件实例，设置vnode.elm
    • 将组件的 DOM Tree 插入到父元素上
    • 返回 true
  3. 针对非组件占位 VNode，返回undefined
// src/core/vdom/patch.js
export function createPatchFunction (backend) {
  // ...
  /**
   * 创建组件占位 VNode 的组件实例
   * @param {*} vnode 组件占位 VNode
   * @param {*} insertedVnodeQueue
   * @param {*} parentElm DOM 父元素节点
   * @param {*} refElm DOM nextSibling 元素节点，如果存在，组件将插入到 parentElm 之下，refElm 之前
   */
  function createComponent (vnode, insertedVnodeQueue, parentElm, refElm) {
    let i = vnode.data
    if (isDef(i)) {
      // 是否是重新激活的节点（keep-alive 的组件 activated 了）
      const isReactivated = isDef(vnode.componentInstance) && i.keepAlive
      if (isDef(i = i.hook) && isDef(i = i.init)) {
        // 若是 vnode.data.hook.init 存在（该方法是在 create-component.js 里创建组件的 Vnode 时添加的）
        // 说明是组件占位 VNode，则调用 init 方法创建组件实例 vnode.componentInstance
        i(vnode, false /* hydrating */)
      }
      // after calling the init hook, if the vnode is a child component
      // it should've created a child instance and mounted it. the child
      // component also has set the placeholder vnode's elm.
      // in that case we can just return the element and be done.
      // 注释翻译：
      // 若是该 VNode 是子组件（的占位 VNode），调用 init 钩子方法后，该 VNode 将创建子组件实例并挂载了
      // 子组件也设置了占位 VNode 的 vnode.elm。此种情况，我们就能返回 true 表明完成了组件实例的创建。
      if (isDef(vnode.componentInstance)) {
        // 初始化组件实例
        initComponent(vnode, insertedVnodeQueue)
        // 将组件 DOM 根节点插入到父元素下
        insert(parentElm, vnode.elm, refElm)
        if (isTrue(isReactivated)) {
          reactivateComponent(vnode, insertedVnodeQueue, parentElm, refElm)
        }
        return true
      }
    }
  }
  // ...
}

vnode.data.hook.init

// src/core/vdom/create-component.js

const componentVNodeHooks = {
  init (vnode: VNodeWithData, hydrating: boolean): ?boolean {
    if (
      vnode.componentInstance &&
      !vnode.componentInstance._isDestroyed &&
      vnode.data.keepAlive
    ) {
      // kept-alive components, treat as a patch
      const mountedNode: any = vnode // work around flow
      componentVNodeHooks.prepatch(mountedNode, mountedNode)
    } else {
      // 创建子组件实例
      const child = vnode.componentInstance = createComponentInstanceForVnode(
        vnode,
        activeInstance
      )
      // 对于正常的子组件初始化，会执行 $mount(undefined)
      // 这样将创建组件的渲染 VNode 并创建其 DOM Tree，但是不会将 DOM Tree 插入到父元素上
      child.$mount(hydrating ? vnode.elm : undefined, hydrating)
    }
  }
}

/**
 * 创建子组件实例
 * @param {*} vnode 组件占位 VNode
 * @param {*} parent 创建该组件时，处于活动状态的父组件，如此形成组件链
 */
export function createComponentInstanceForVnode (
  vnode: any, // we know it's MountedComponentVNode but flow doesn't
  parent: any, // activeInstance in lifecycle state
): Component {
  // 创建子组件实例时，传入的 options 选项
  const options: InternalComponentOptions = {
    // 标明是内部子组件，在调用组件的 _init 初始化时，将采用简单的配置合并策略
    _isComponent: true,
    // 组件的占位 VNode
    _parentVnode: vnode,
    // 当前处于活动状态的父组件
    parent
  }
  // check inline-template render functions
  const inlineTemplate = vnode.data.inlineTemplate
  if (isDef(inlineTemplate)) {
    options.render = inlineTemplate.render
    options.staticRenderFns = inlineTemplate.staticRenderFns
  }
  return new vnode.componentOptions.Ctor(options)
}

init钩子方法里，会先调用createComponentInstanceForVnode创建子组件的实例。

在createComponentInstanceForVnode函数里，vnode.componentOptions.Ctor是在为组件创建 VNode 时传入的组件构造函数，该构造函数是基于Vue构造函数继承而来，并混合了组件自身的选项在Ctor.options里。此外，创建实例时，也会往Ctor里传入options选项，但是这个options跟创建根组件传入的options有些许区别。

  • _isComponent: true：用来标明这个组件是内部子组件，在调用组件的_init方法初始化时，将采用简单的配置合并
  • _parentVnode: vnode：vnode是当前子组件实例的占位 VNode，用于在后续合并配置时将组件实例跟组件占位 VNode 联系起来
  • parent：创建当前子组件实例时，处于活动状态的父组件

new vnode.componentOptions.Ctor(options)将生成组件实例，并调用vm._init方法对组件实例做初始化工作后返回组件实例。

init钩子里，创建完子组件实例之后，会将子组件实例赋给vnode.componentInstance，这样的话，组件占位 VNode 和组件实例就联系了起来。之后，调用子组件实例的$mount方法，但是传入的第一个参数为undefined，子组件实例将调用vm._render方法生成渲染 VNode，并调用vm._update进而调用vm.__patch__创建组件的 DOM Tree，但是不会将 DOM Tree 插入到父元素上，插入到父元素的操作将在初始化子组件实例时完成。

::: tip 重要提示 此处创建子组件的实例时，会创建子组件的渲染 VNode 并创建子组件的 DOM Tree。若是子组件里有子孙组件，也会递归创建子孙组件的实例、创建子孙组件的渲染 VNode，并创建子孙组件的 DOM Tree。 :::

initComponent

  /**
   * 初始化组件实例
   */
  function initComponent (vnode, insertedVnodeQueue) {
    if (isDef(vnode.data.pendingInsert)) {
      // 将子组件在创建过程中新增的所有节点加入到 insertedVnodeQueue 中
      insertedVnodeQueue.push.apply(insertedVnodeQueue, vnode.data.pendingInsert)
      vnode.data.pendingInsert = null
    }
    // 获取到组件实例的 DOM 根元素节点
    vnode.elm = vnode.componentInstance.$el
    if (isPatchable(vnode)) {
      // 调用 create 钩子
      invokeCreateHooks(vnode, insertedVnodeQueue)
      setScope(vnode)
    } else {
      // empty component root.
      // skip all element-related modules except for ref (#3455)
      registerRef(vnode)
      // make sure to invoke the insert hook
      insertedVnodeQueue.push(vnode)
    }
  }
  /**
   * 判断 vnode 是否是可 patch 的：若组件的根 DOM 元素节点，则返回 true
   */
  function isPatchable (vnode) {
    while (vnode.componentInstance) {
      vnode = vnode.componentInstance._vnode
    }
    // 经过 while 循环后，vnode 是一开始传入的 vnode 的首个非组件节点对应的 vnode
    return isDef(vnode.tag)
  }

初始化组件实例过程中，需要做比较多的工作：

  • 将子组件首次渲染创建 DOM Tree 过程中收集的insertedVnodeQueue（保存在子组件占位 VNode 的vnode.data.pendingInsert里）添加到父组件的insertedVnodeQueue
  • 获取到组件实例的 DOM 根元素节点，赋给vnode.elm
  • 判断组件是否是可patch的
    • 组件可patch
      • 调用create钩子
      • 设置scope
    • 组件不可patch
      • 注册组件的ref
      • 将组件占位 VNode 加入到insertedVnodeQueue

组件 DOM Tree 插入到父元素

当组件创建好并初始化好组件实例之后，其 DOM Tree 也已经完全 ready，此时若是存在parentElm，就会将组件的 DOM Tree 插入到parentElm。若是该组件同时作为其他组件渲染 VNode 的根节点，则不会存在parentElm，也不会插入到parentElm。
