本文章将记录有关 iOS App的卡顿原因、优化和UI绘制原理，如有错误欢迎指出~
图像显示原理
在使用App中，首先映入眼帘的就是图像，它也是App传递思想和精神的核心。可以说，没有图像，App将不复存在。
先来了解下图像的显示原理：

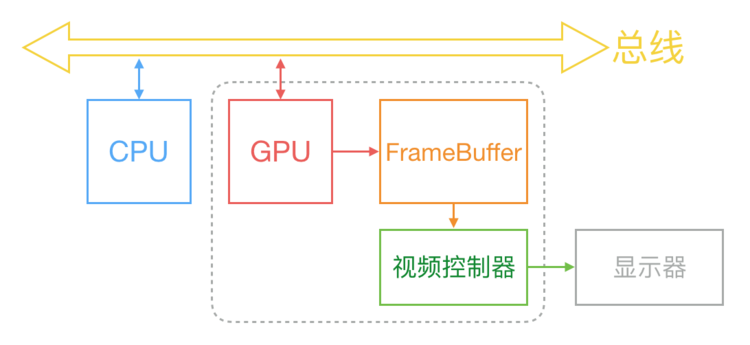

通常来说，CPU、GPU、显示器通过总线连接协同工作
- CPU进行一系列的工作，输出一个位图(
Bitmap) - 在合适的时机，经由总线把Bitmap提交给GPU
- GPU进行图层渲染，将结果放入**帧缓存区(FrameBuffer)**中
- 视频控制器根据垂直同步信号(VSyn信号)，在指定时间之前提取帧缓存区中的图像，显示到手机屏幕上
掉帧、卡顿的产生及优化
我们已经知道系统是如何生成图像，并展示给用户了。接下来讨论下用户关注的另一个大问题：流畅性。

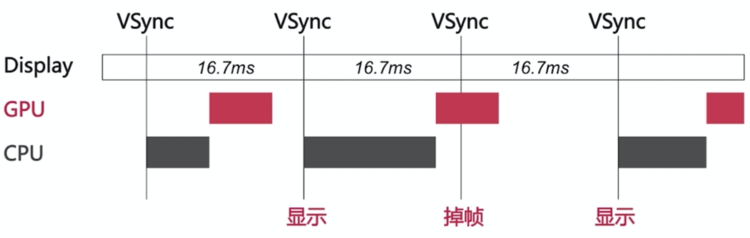

通常来说， 页面滑动的流畅性是60FPS(画面每秒传输帧数)，即每秒钟刷新六十帧画面，16.7(1/60)毫秒刷新一帧画面。如下示意图
如果CPU和GPU无法在**2个VSync信号(垂直同步信号)**之间完成一帧图像内容的提交，则那一帧就会被丢弃(掉帧)，而这时显示器还是显示之前的图像，视觉上就会感觉卡顿，就要开始砸手机了。
在这期间，CPU和GPU都在搞些什么事情呢？
当VSync信号到来后，系统图形服务会通过 CADisplayLink 等机制通知 App，App 主线程开始
在 CPU 中
- Layout
- UI布局
- 文本计算
- Display
- 绘制（drawRect）
- Prepare
- 图片解码
- Commit
- 提交位图给GPU
GPU赶紧
- 顶点着色
- 图元装配
- 光栅化
- 片段着色
- 片段处理
- 提交到帧缓冲区中
等待下一次 VSync 信号到来时显示到屏幕上。
综上，我们知道，要解决流畅性的问题，可以从CPU、GPU两个层面进行优化。
优化方案可进入传送阵ibireme 大神的iOS 保持界面流畅的技巧文章中的CPU 资源消耗原因和解决方案 和 GPU 资源消耗原因和解决方案 ，这里面包括了开发中的大部分场景，可以帮助我们快速定位卡顿的原因，迅速解决卡顿。
以下是对大神优化方案的小结：
CPU层面
- 对象的创建、调整、销毁
- 预排版（布局计算、文本计算）
- 预渲染（文本等异步绘制，图片编解码等）
GPU层面
- 文理渲染（避免离屏渲染）
- 视图混合（减少视图层级）
UIView绘制原理
UIView 表示屏幕上的一块矩形区域，负责渲染区域的内容，并且响应该区域内发生的触摸事件。它在 iOS App 中占有绝对重要的地位，因为 iOS 中几乎所有可视化控件都是 UIView 的子类。
谈到UIView，就不得不让我们谈到 CALayer。每个UIView都持有一个layer(CALayer的实例)，layer负责的是绘图部分的功能。UIView更像是一个CALayer的管理器，访问UIView的跟绘图和坐标有关的属性，例如frame，bounds等等，实际上内部都是在访问它所包含的CALayer的相关属性。
说到底，UIView 和 CALayer 遵循单一职责原则：
- UIView为CALayer提供显示绘制内容的容器，以及负责处理触摸等事件。
- CALayer负责绘制内容

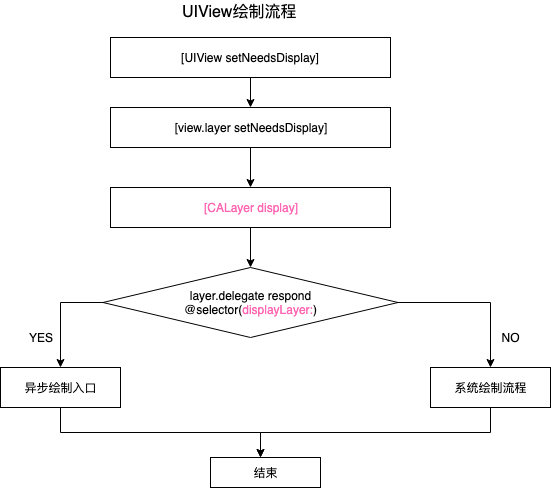

UIView绘制流程图
-
当我们调用
[UIView setNeedsDisplay]方法时，并没有执行立即执行绘制工作。 -
而是马上调用
[view.layer setNeedsDisplay]方法，给当前layer打上脏标记。 -
在当前RunLoop快要结束的时候调用
layer的display方法，来进入到当前视图的真正绘制当中。 -
在
layer的display方法内部，系统会判断layer的layer.delegate是否实现了displayLayer:方法- NO，则执行系统的绘制流程
- YES，则会进入异步绘制的入口
系统绘制流程图
-
在layer内部会创建一个backing store，我们可以理解为CGContextRef上下文。
-
判断layer是否有delegate:
- YES，则会执行
[layer.delegate drawLayer:inContext]（这个方法的执行是在系统内部执行的），在这个方法中会调用view的drawRect:方法，也就是我们重写view的drawRect:方法才会被调用 - NO，会调用layer的
drawInContext:方法，也就是我们可以重写的layer的该方法，此刻会被调用到。
- YES，则会执行
-
最后把绘制完的backing store（可以理解为位图）提交给GPU。

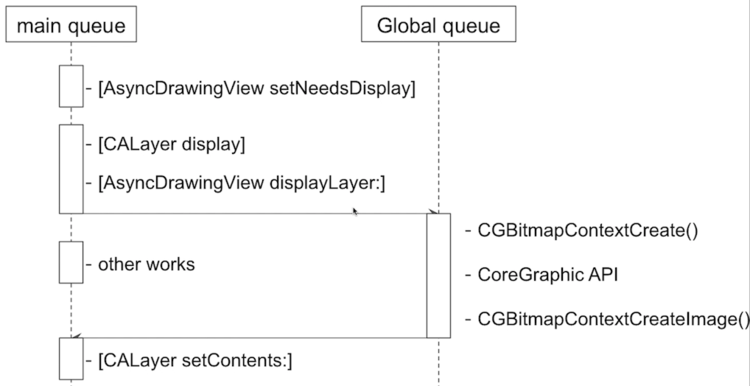

异步绘制时序图
异步绘制的入口在[layer.delegate displayLayer]，通过实现layer的代理方法
-
生成对应的位图(bitmap);
-
将
bitmap赋值给layer.content属性;
总结
如果界面出现卡顿，可以从 CPU 和 GUP两个层面去优化。
UIView本身并不能绘制内容，而只是提供一个显示内容的容器，具体的绘制工作是由它持有的CALayer来完成的。
