项目梳理

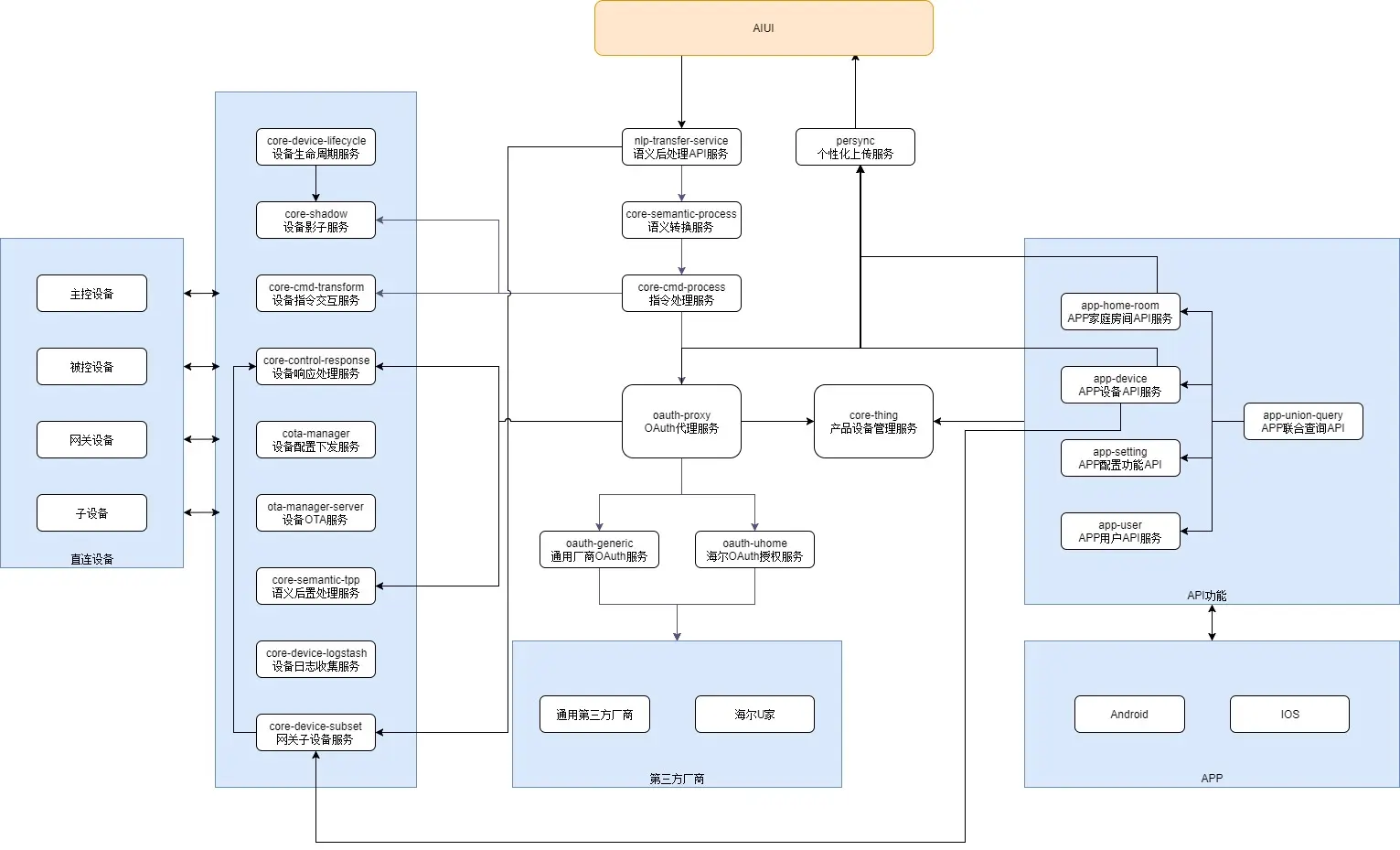

整个魔飞业务流程图如上所示，以打开用户卧室的一盏灯为例，详细阐述业务处理流程。 用户在家里对着魔飞说一句“魔飞，魔飞，打开主卧的灯”,魔飞将语音命令转化成文字上传到AIUI，AIUI将对应语义上传到魔飞的APPID对应的后处理地址，语义格式为json格式

AIUI通过post方式向语义后处理服务传递数据

Request

• URL

  POST http://172.31.0.0:4050/aiui/post-processor


• 输入参数

参数	类型	说明	获取方法	举例
msgsignature	string	存储消息的签名	Query	"5497eae7ff44a5a9b6f93fe07a2702e7f1575016"
timestamp	string	由平台生成时间戳	Query	"1453366222359"
rand	string	平台随机生成的随机串	Query	"56789"
encrypttype	string	用户设置是否加密，取值{"raw","aes"}当为"aes"时，需要用到aesKey	Query	"aes"

• requestBody(具体详见https://aiui.xfyun.cn/docs/protocol)

{
    "MsgId":"123",
    "CreateTime":12345,
    "AppId":"111",
    "UserId":"222",
    "SessionParams":"ffddd",
    "UserParams":"PG5hbWU",
    "FromSub":"iat",
    "Msg":{"Type":"text",
          "ContentType":"Json",
  "Content":"eyJpbnRlbnQiOnsic2F2ZV9oaXN0b3J5Ijp0cnVlLCJvcGVyYXRpb24iOiJTRVQiLCJyYyI6MCwic2VtYW50aWMiOnsic2xvdHMiOnsiYXR0ciI6IuW8gOWFsyIsImF0dHJUeXBlIjoiU3RyaW5nIiwiYXR0clZhbHVlIjoi5byAIn19LCJzZXJ2aWNlIjoiY3VydGFpbl9zbWFydEhvbWUiLCJzdGF0ZSI6eyJmZzo6Y3VydGFpbl9zbWFydEhvbWU6OmRlZmF1bHQ6OmRlZmF1bHQiOnsic3RhdGUiOiJkZWZhdWx0In19LCJ0ZXh0Ijoi5omT5byA56qX5biYIiwidXVpZCI6ImNpZGExNWVkOTU3QGR4MDBjNzBmYzk1MjY4MDEwNjQ0IiwidXNlZF9zdGF0ZSI6eyJzdGF0ZV9rZXkiOiJmZzo6Y3VydGFpbl9zbWFydEhvbWU6OmRlZmF1bHQ6OmRlZmF1bHQiLCJzdGF0ZSI6ImRlZmF1bHQifSwiYW5zd2VyIjp7InRleHQiOiLlt7LkuLrmgqjmiZPlvIDnqpfluJgiLCJ0eXBlIjoiVCJ9LCJkaWFsb2dfc3RhdCI6ImRhdGFJbnZhbGlkIiwic2lkIjoiY2lkYTE1ZWQ5NTdAZHgwMGM3MGZjOTUyNjgwMTA2NDQifX0="
}
}

参数	类型	说明
MsgId	string	消息id
CreateTime	int	消息创建时间
AppId	string	开发者应用Id
UserId	string	AIUI唯一用户标注
SessionParams	Base64格式字符串	本次会话交互参数
UserParams	Base64格式字符串	开发者自定义参数，通过客户端的userparams参数上传
FromSub	string	上游业务类型，目前包括两种（iat：听写结果，kc：语义结果）
Msg	json	消息内容
Type	string	text
ContentType	string	消息格式，可以为Json plain xml等
Content	Base64格式字符串	内容

语义后处理服务在收到AIUI发送过来的消息后，经过必要的检验后，对上述请求内容进行json解析，json数据格式如下

// AIUI消息
type AIUIMessage struct {
	MsgId         string  `json:"MsgId"`
	CreateTime    float64 `json:"CreatedAt"`
	AppId         string  `json:"AppId"`
	UserId        string  `json:"UserId"`
	SessionParams string  `json:"SessionParams"`
	UserParams    string  `json:"UserParams"`
	FromSub       string  `json:"FromSub"`
	Msg           struct {
		ContentType string `json:"ContentType"`
		Type        string `json:"Type"`
		Content     string `json:"Content"`
	} `json:"Msg"`
}

在经过必要字段检验之后，对content字段在base64解码，解码得到的字符串内容做json解析，格式如下

// AIUI控制指令
type AIUIControl struct {
	Intent struct {
		Answer struct {
			Text string `json:"text"`
		} `json:"answer"`
		DialogStat     string      `json:"dialog_stat"`
		RC             int         `json:"rc"`
		Operation      string      `json:"operation"`
		DemandSemantic interface{} `json:"demand_semantic"`
		OrigSemantic   interface{} `json:"orig_semantic"`
		SearchSemantic interface{} `json:"search_semantic"`
		Semantic       interface{} `json:"semantic"`
		Service        string      `json:"service"`
		Text           string      `json:"text"`
		Sid            string      `json:"sid"`
		Uuid           string      `json:"uuid"`
	} `json:"intent"`
}

将base64格式content字段解码内部示例如下

{
    "answer": {
        "text": "已为您打开灯",
        "type": "T"
    },
    "uuid": "atn0e3b1dc4@dx000710ef83c5a11001",
    "dialog_stat": "dataInvalid",
    "operation": "SET",
    "rc": 0,
    "save_history": true,
    "semantic": {
        "slots": {
            "attr": "开关",
            "attrType": "String",
            "attrValue": "开",
            "location": {
                "room": "主卧",
                "type": "LOC_HOUSE"
            }
        }
    },
    "service": "light_smartHome",
    "state": {
        "fg::light_smartHome::default::default": {
            "state": "default"
        }
    },
    "text": "打开主卧的灯",
    "used_state": {
        "state": "default",
        "state_key": "fg::light_smartHome::default::default"
    },
    "sid": "atn0e3b1dc4@dx000710ef83c5a11001"
}

重点关注在service字段，后缀为smartHome表示是智能家居语义需要处理，其他的直接返回，对智能家居语义消息通过rabbitmq传递给下一服务-语义转换服务， 通过rabbitmq传递的消息json格式如下

// AIOT RabbitMQ消息结构体
type AiotRabbit struct {
	MsgId string `json:"msgId"`
	Did   string `json:"did"`
	Sid  string      `json:"sid"`
	Uid  string      `json:"uid"`
	Data AIUIControl `json:"data"`
}

MsgId Did Sid Uid Data均通过AIUI传递的消息得到，如did是通过AIUI传过来的sn号（AIUI从魔飞传过来的消息中得到sn号）在数据库中找到对应的did。Data就是上面content字段base64解码得到的json数据 语义转换服务主要任务是将AIUI智能家居语义消息转换成我们平台标准控制指令，服务监听rabbitmq消息，得到用户请求开灯消息后，经过对内容处理，如果是场景信息（service为group_smartHome）整合消息通过rabbitmq传给下一服务（oauth-proxy），消息的json格式如下

	var sceneControl struct {
   	Uid  string                `json:"uid"`
   	Sid  string                `json:"sid"`
   	Data structure.AiotControl `json:"data"`
   }
   ```
   其中structure.AiotControl格式如下
   ```json
   type AiotControl struct {
   Base
   AIOTBase
   State   PropertyDesired `json:"state"`
   Service ServiceInput    `json:"service"`
}
type ServiceInput struct {
   Name  string      `json:"name"`
   Input interface{} `json:"input"`
}

将service.name赋值为scene，input 赋值为map[set]=AIUIControl.Intent.Semantic.Slots.Attr，消息整合后传给rabbitmq的队列cmd_scene_external oauth-proxy服务收到消息后，在oauth2_scenes数据库中根据（uid用户名 name场景名）把所有符合条件的场景数据找出来，数据库数据字段如下

//场景存储
type Scene struct {
	Name       string      `json:"name"`                   //场景名称
	Uid        string      `json:"uid"`                    //用户id
	UserId     string      `json:"user_id" bson:"user_id"` //第三方用户id
	OrgId      string      `json:"org_id" bson:"org_id"`   //第三方厂商id
	Extensions interface{} `json:"extensions"`             //扩展字段
	Flag       bool        `json:"-"`
	Deleted    bool        `json:"-"`
}

对每一个场景数据，根据（uid orgid）得到accesstoken，如果是第三方厂商则调用通用厂商oauth服务（oauth-generic），如果是海尔或者晾霸则调用大厂商oauth服务（oauth-uhome），这些服务会通过http接口向厂商报告控制指令。 如果得到的消息不是场景消息，而是对设备的控制指令，则根据控制指令中的uid region room device作为selector 去个性化数据库查找所有符合条件的用户数据，这些数据组成一个数组，每条数据格式如下

type PersOfUid struct {
	Device string
	Did    string
	Uid    string
	Name   string
	Room   string
	Region string
}

将每条数据中的设备号did放在切片中，装填到AIUIControl.Intent.Semantic.Slots.DeviceInstance里面，这里面就是要控制的设备的id，服务下推消息格式

type AiotRabbit struct {
	Sid  string `json:"sid"`
	Uid  string `json:"uid"`
	Data []byte `json:"data"`
}

其中Data是结构体的字节形式，结构体如下

	type AiotControl struct {
	Base
	AIOTBase
	State   PropertyDesired `json:"state"`
	Service ServiceInput    `json:"service"`
}
type ServiceInput struct {
	Name  string      `json:"name"`
	Input interface{} `json:"input"`
}
type AIOTBase struct {
	MessageId string `json:"messageId"`
	Device    struct {
		Did string `json:"did"`
	} `json:"device"`
}

主要把device.did赋值（通过上面的DeviceInstance），一些属性值改变比如“打开开关”换成“set 1”等。通过rabbitmq的队列cmd_push传递给下一服务指令处理服务core_cmd_process，如果涉及多个设备发多条消息。 指令控制服务对传过来的消息检查规范，是否重复（根据messageid），将指令存储到数据库，指令鉴权（设备did是否属于用户uid），如果是直连设备，通过rabbitmq队列cmd_push_direct将消息发给下一服务设备指令交互服务（core-cmd-transfer），这里消息和接收到的一样没有做改动，如果是第三方设备则通过rabbitmq的队列cmd_push_third下发给oauth代理服务（oauth-proxy），oauth-proxy服务将接收到的消息解析，利用did在数据库oauth2_devices中查找设备信息，数据库中设备信息字段如下

//设备列表存储
type Device struct {
	Did        string `json:"did"`                          //设备ID
	ProductId  string `json:"product_id" bson:"product_id"` //产品id
	ProductKey string `json:"ProductKey" bson:"ProductKey"` //产品key

	Name string `json:"name"` //设备名称
	Type string `json:"type"` //设备类型
	Room string `json:"room"` //房间
	Uid  string `json:"uid"`  //用户id

	UserId   string `json:"user_id" bson:"user_id"`     //第三方用户id
	DeviceId string `json:"device_id" bson:"device_id"` //第三方设备id
	OrgId    string `json:"org_id" bson:"org_id"`       //第三方厂商id

	Extensions interface{} `json:"extensions"` //扩展字段

	Deleted bool `json:"-"`
	Flag    bool `json:"-"`
}

其中比较重要的有厂商id（orgid），第三方设备id（deviceid），将设备控制信息封装好，根据厂商id判断，如果是通用厂商，调用oauth-generic服务，否则调用大厂商oauth服务，通过http接口向厂商发送设备控制指令。 第三方设备调用oauth-proxy http接口上报场景信息，oauth-proxy将信息存储，整理通过rabbitmq的队列persync发送给个性化服务persync，消息的结构如下

type SceneData struct {
	Uid   string `json:"uid"`
	Scene string `json:"scene"`
}

type SceneReport struct {
	Action string    `json:"action"`
	Sid    string    `json:"sid"`
	Data   SceneData `json:"data"`
}

action 为update时是增加个性化信息，delete为删除个性化信息，个性化服务先去个性化数据库将数据更新（用户级别），update的增加数据，delete删除数据，等数据库更新完成，向AIUI上传该用户更新后所有的个性化数据，覆盖AIUI之前的个性化信息，通过AIUI提供的http接口，向AIUI传递的信息有appid（应用id），uid（用户id）和具体的个性化信息，如设备别名，设备房间信息等等。

其他服务还有与魔飞交互的服务 ota 和 cota ，分别对魔飞固件升级管理和远程设备配置管理，通过mqtt和魔飞交互。 关于app还有一个服务app-setting 用来提供魔飞app版本更新接口。 core-thing提供grpc接口供其他服务查询不属于自己服务的数据库的信息，如根据uid did查找设备详细信息

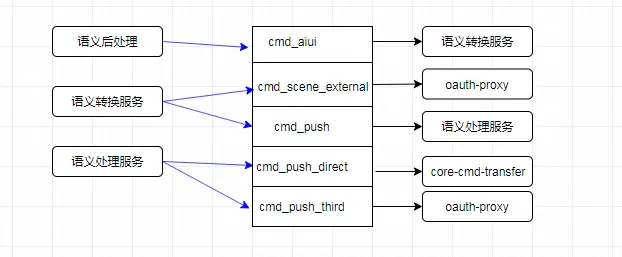

下面是服务之间通过rabbitmq传递消息的图示

个性化项目难点： 遇到问题：第一次向数据库更新数据，然后通过http的post方法将更新后用户的所有数据传给AIUI，紧接着第二次向数据库更新该用户个性化信息，在post的时候，第二次先上传成功，然后第一次的数据才上传成功，由于数据是全面覆盖的，所以第一次的数据将第二次数据覆盖，第二次更新的信息就丢失了 解决方法： 利用通道技术，数据未插入数据库前往通道+1，数据库更新完成-1，接收通道数据并求和，如果和为0说明数据库操作已经完成，可以上传数据，上传的时候加锁，这个用户下面同一时刻只能有这一个上传（上传的时候查找数据库搜刮所有数据），等上传完成解锁，用户下一次上传才能开始，这样能确保最后一次上传肯定是全部更新完成的数据 用到技术

• sync.Map map是并发不安全的，同时读写会报错fatal error: concurrent map read and map write写的时候会设置hashWriting标志，读的时候会检查hashWriting标志，如果有这个标志，就会报并发错误
  sync.Map是并发安全的，有几种方法 1.func (m *Map) Load(key interface{}) (value interface{}, ok bool) 加载方法，也就是提供一个键key,查找对应的值value,如果不存在，通过ok反映 2.func (m *Map) Store(key, value interface{}) 增加或者更新一条数据

项目中用这种结构存储用户的数据库操作求和情况，键为uid，值为cnt 和锁的结构体

• 通道中元素为如下结构体

type DbLock struct { Flag int json:"flag" Uid string json:"uid" }

设备配置管理平台难点： 操作人员通过管理平台的http接口想要获取设备端的设备配置信息，服务通过mqtt和设备交互，mqtt是发布订阅模式，服务向代理服务器请求配置信息的主题发布信息，设备端并不会立即向该主题返回信息，然而http请求需要返回设备配置信息 解决方法： 通过通道技术，在发布消息后，创建一个通道，设备端收到设备配置查询消息后，会在设备配置回应主题发布消息，服务端监听消息，得到消息后将消息放进以messageid（每一条发布消息都有唯一的messageid）为标识的通道中，服务端采用select语句，一个case中等待通道中数据进来，另一个case 设置延迟时间，如果5秒内通道内没有收到消息则返回查询超时错误。

用到技术： select语句 map 键是messageid 值是通道，收到设备端消息就会解析放进通道里

Linux服务器环境搭建难点： 在系统上安装k8s集群，用公司的一个脚本，写上master地址，node地址，自动化部署k8s，docker，安装kong下载rpm包用系统服务的方式安装systemctl命令，konga（docker安装），和需要的数据库，rabbitmq安装在k8s里面，两个副本，node机各一个

算了一下这一年写的代码大概13668，一万五左右
