阿里系App抓包分析（一）

小霸戈
4,616 阅读3分钟

阿里移动端产品网络层大多使用Mtop、ANetwork框架，Mtop是阿里云的移动端网关SDk，ANetwork是比较底层的网络实现库，分析这两个框架就能找出App抓不到包的原因。本文将逆向分析smali文件，找出阿里系App网络的开关，最终能使用Charles实现抓包的功能。

以《大麦网》App为例子，从应用宝将APK下载下来将文件后缀改为zip然后解压，然后使用baksmail将dex文件转成smali文件：

java -jar baksmali-2.3.4.jar  d classes.dex -o damai
java -jar baksmali-2.3.4.jar  d classes2.dex -o damai
...

注意classes.dex会有多个，每个文件都执行一次上面的命令，确保所有的dex文件都被反编译再来分析。

《大麦网》的网络是使用Service的形式，所以首先打开anetwork/channel/aidl/NetworkService.smali这个文件，分析里面的onBind方法：

.method public onBind(Landroid/content/Intent;)Landroid/os/IBinder;

   ...

    new-instance v1, Lanetwork/channel/degrade/DegradableNetworkDelegate;

    iget-object v2, p0, Lanetwork/channel/aidl/NetworkService;->context:Landroid/content/Context;

    invoke-direct {v1, v2}, Lanetwork/channel/degrade/DegradableNetworkDelegate;-><init>(Landroid/content/Context;)V

    iput-object v1, p0, Lanetwork/channel/aidl/NetworkService;->degradeableNetwork:Lanetwork/channel/aidl/RemoteNetwork$Stub;

    new-instance v1, Lanetwork/channel/http/HttpNetworkDelegate;

    iget-object v2, p0, Lanetwork/channel/aidl/NetworkService;->context:Landroid/content/Context;

    invoke-direct {v1, v2}, Lanetwork/channel/http/HttpNetworkDelegate;-><init>(Landroid/content/Context;)V

    iput-object v1, p0, Lanetwork/channel/aidl/NetworkService;->httpNetwork:Lanetwork/channel/aidl/RemoteNetwork$Stub;

    const-class v1, Lanetwork/channel/aidl/IRemoteNetworkGetter;
    ...

.end method

去掉一些无用的代码，可以看到几个关键的类：

  • IRemoteNetworkGetter
  • DegradableNetworkDelegate
  • HttpNetworkDelegate

IRemoteNetworkGetter看名字大概就能猜测是获取某个东西的类，它是一个AIDL生成的类，它就只有一个方法：

.method public abstract get(I)Lanetwork/channel/aidl/RemoteNetwork;

接收一个Int型参数，用于获取RemoteNetwork实例。它的实现类在anetwork/channel/aidl/NetworkService$1.smali文件中：

.method public get(I)Lanetwork/channel/aidl/RemoteNetwork;
    .registers 3
    .param p1, "type"    # I
    .annotation system Ldalvik/annotation/Throws;
        value = {
            Landroid/os/RemoteException;
        }
    .end annotation

    .prologue
    .line 36
    const/4 v0, 0x1

    if-ne p1, v0, :cond_a

    iget-object v0, p0, Lanetwork/channel/aidl/NetworkService$1;->this$0:Lanetwork/channel/aidl/NetworkService;

    # getter for: Lanetwork/channel/aidl/NetworkService;->degradeableNetwork:Lanetwork/channel/aidl/RemoteNetwork$Stub;
    invoke-static {v0}, Lanetwork/channel/aidl/NetworkService;->access$000(Lanetwork/channel/aidl/NetworkService;)Lanetwork/channel/aidl/RemoteNetwork$Stub;

    move-result-object v0

    :goto_9
    return-object v0

    :cond_a
    iget-object v0, p0, Lanetwork/channel/aidl/NetworkService$1;->this$0:Lanetwork/channel/aidl/NetworkService;

    # getter for: Lanetwork/channel/aidl/NetworkService;->httpNetwork:Lanetwork/channel/aidl/RemoteNetwork$Stub;
    invoke-static {v0}, Lanetwork/channel/aidl/NetworkService;->access$100(Lanetwork/channel/aidl/NetworkService;)Lanetwork/channel/aidl/RemoteNetwork$Stub;

    move-result-object v0

    goto :goto_9
.end method

大概意思就是判断type是0就返回httpNetwork其他的就返回degradeableNetwork，这两个实例都是NetworkServie中的onBind方法中创建的。

经过上面的分析就能确定《大麦网》中有两种网络实现一种是比较熟悉的httpNetwork和目前不知道有啥区别的degradeableNetwork，由于咱们的主要目的是实现抓包，具体的网络实现啥的就不去探索了，有兴趣的可以去研究哈。

现在都知道《大麦网》的网络请求是使用AIDL的方式发送的，大家都知道AIDL会自动生成Proxy和Stub， Stub就不去分析了，他的实现类就是DegradableNetworkDelegate和HttpNetworkDelegate，下面得找出绑定NetworkService服务的代码，要使用网络那也要绑定服务才行，打开AndroidManifest.xml文件，找到服务的声明如下：

 <service android:exported="false" android:name="anetwork.channel.aidl.NetworkService">
            <intent-filter>
                <action android:name="anetwork.channel.aidl.IRemoteNetworkGetter"/>
            </intent-filter>
 </service>

现在要去找到绑定NetworkService服务的代码，全局搜索anetwork.channel.aidl.IRemoteNetworkGetter这action没有发现有相关的代码，后来发现这个action其实就是IRemoteNetworkGetter这个类的类名，所以通过全局搜索找到了一个RemoteGetterHelper的类，这个类主要用来绑定服务，获取IRemoteNetworkGetter实例，然后获取网络实现类：

 invoke-virtual {v3}, Ljava/lang/Class;->getName()Ljava/lang/String;

move-result-object v3

invoke-virtual {v2, v3}, Landroid/content/Intent;->setAction(Ljava/lang/String;)Landroid/content/Intent;

const-string/jumbo v3, "android.intent.category.DEFAULT"

invoke-virtual {v2, v3}, Landroid/content/Intent;->addCategory(Ljava/lang/String;)Landroid/content/Intent;

sget-object v3, Lanetwork/channel/aidl/adapter/RemoteGetterHelper;->conn:Landroid/content/ServiceConnection;

invoke-virtual {p0, v2, v3, v0}, Landroid/content/Context;->bindService(Landroid/content/Intent;Landroid/content/ServiceConnection;I)Z

自此可以确定获取网络实例会经过以下步骤：

  1. 使用RemoteGetterHelper绑定服务
  2. 获取到IRemoteNetworkGetter
  3. 调用IRemoteNetworkGetter.get(int)方法获取实例

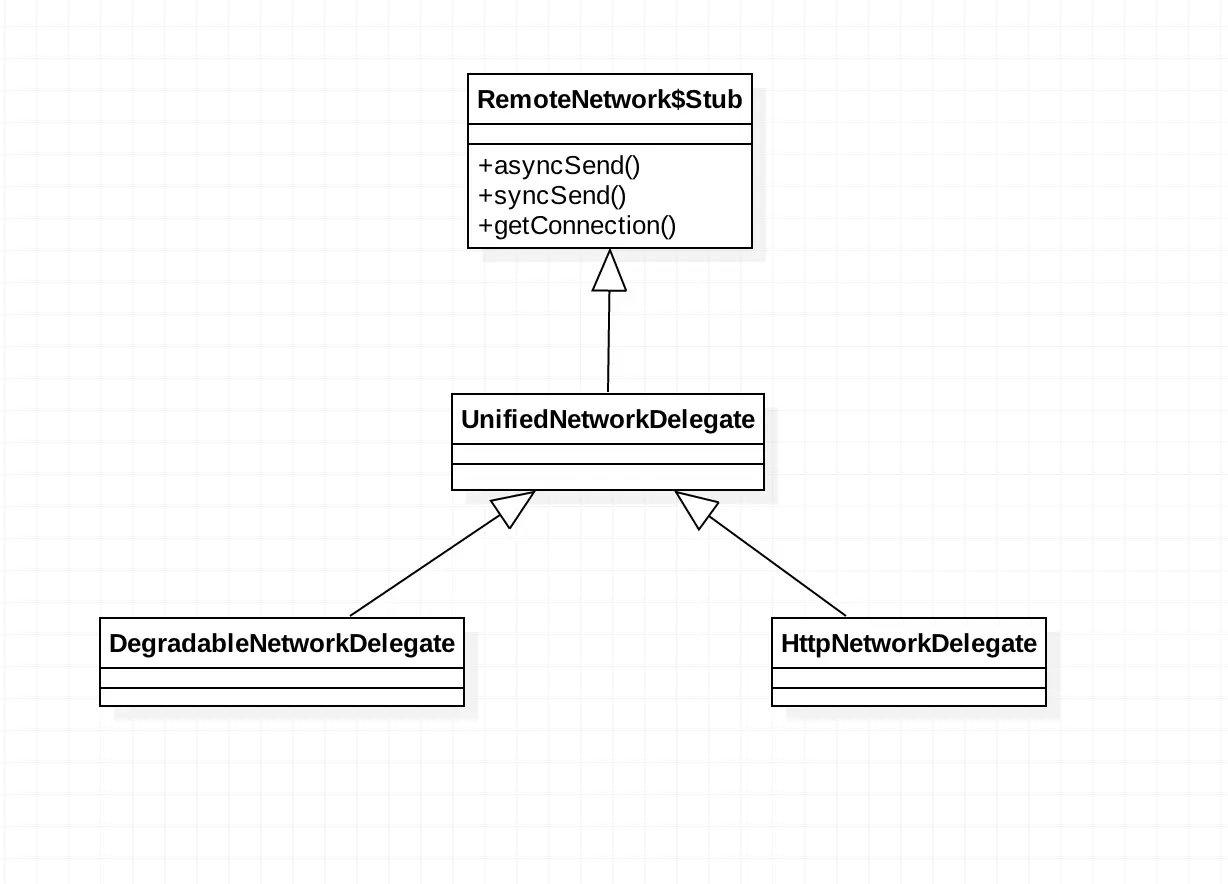

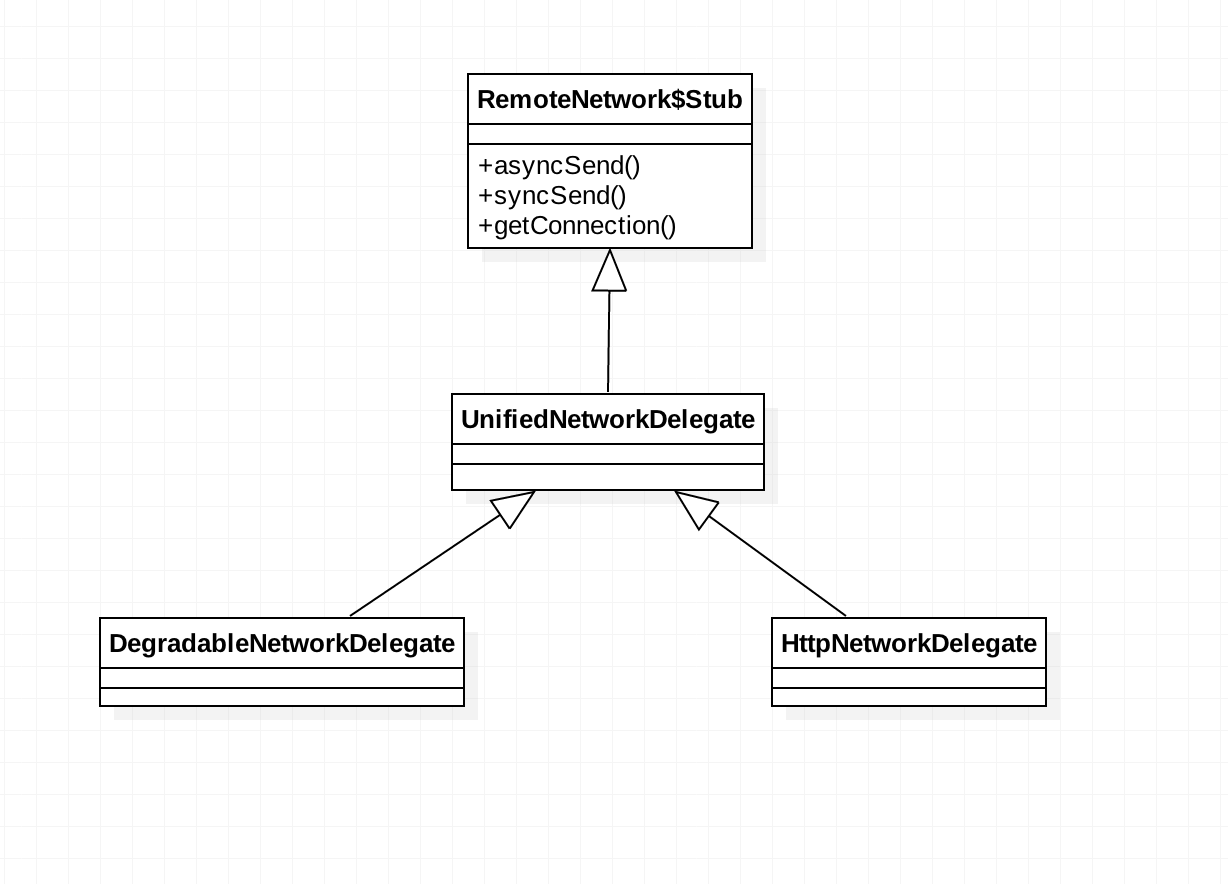

网络就分析到这里啦，要想实现抓包还得分析Mtop，第二部分再来分析Mtop然后实现抓包，最后简单画个图，理一理：

最后欢迎大家关注我的公众号，获取最新的进展。

免责声明： 本文章仅限用于学习和研究目的；不得将上述内容用于商业或者非法用途，否则，一切后果请读者自负。
