图解CSS网格

写在前面的话

本文为译文，因为笔者也是最近开始尝试翻译文章，如有翻译地不合理或者不正确的地方，欢迎指出。原文地址：CSS Grid: illustrated introduction。

正文开始

我还记得第一次学习CSS知识的时候，我是如何兴奋地学习使用float和inline展示元素在想要的布局位置。我想知道如果当时有一个二维布局系统，我会作何反应。事实上，即使到现在我还是感到兴奋，因为我们编写CSS的方式以及我们编写标记语言的方式改变了一切。使用CSS网格，使得我们构建响应式的、动态的、源码顺序独立的布局比之前更加容易。

注意，源码顺序独立只是根据字面翻译，我理解的含义是编写的html标签的顺序跟页面上展示标签的顺序无关，我们可以通过CSS 网格样式任意修改元素在页面上的展示顺序。

在本文中，我们将学习使用所有的CSS网格知识来构建简单的和一些不太容易的布局。我们将定义一切CSS网格知识，然后接着将挖掘得更深一点，看看我们可以使用CSS网格实现什么样的布局。话虽如此，如果你已经准备好学习一种新的布局方式，吃下红色药丸，我会告诉你兔子洞到底有多深。

1.在我们开始之前

在我们开始学习之前，我想提出一些或许你也可能有的一些顾虑，同时确保我们熟悉CSS网格的基础知识和术语。

Q & A

Q：CSS网格会替代flex-box布局吗？

A：当然，CSS网格不会替代flex-box，这两种布局是针对不同的使用场景。事实上，它们还可以很好地搭配使用。我们可以在CSS网格布局中使用flex布局，反之亦然。

Q：CSS网格布局和flex-box布局有什么不同？

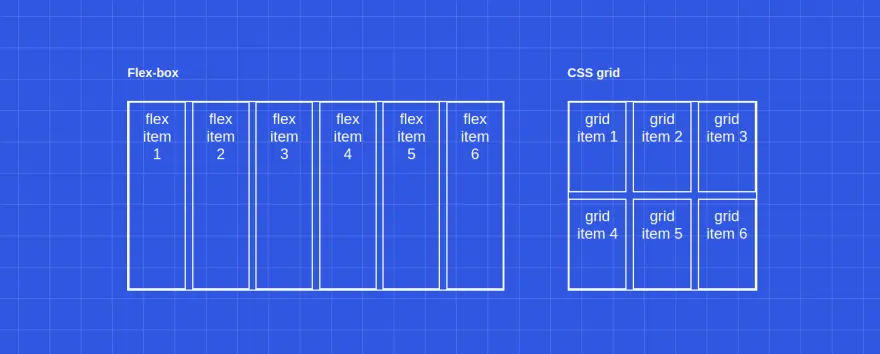

A：它们有很多不同点，最主要的区别就是flex-box是一种一维的布局系统，而CSS网格是一种二维的布局系统。让我们看看下图：

图一

Q：为什么不使用Bootstrap呢？

A：我认为最好的回答是引用Jen Simmons的表述：

使用CSS Grid越多，使我更加确信，在其上添加抽象层没有任何好处，CSS网格就是是嵌入浏览器的CSS布局框架。

Q：CSS 网格为用于生产环境准备好了吗?

A：这取决于你的网站，你的网站是否要兼容IE，Opera mini，Blackberry browser，Baidu mobile等浏览器？如果回答是否定，你可以直接用于生产环境。如果回答是肯定，那么你可以在支持它的浏览器（不需要添加前缀的浏览器占比：91.61%）使用它通过编写@supportsCSS规则：

@supports (display: grid) {
  div {
    display: grid;
  }
}

基础知识

基本上，一个网格布局中可以分解为两个元素：容器（grid container）和项目（grid-items）。

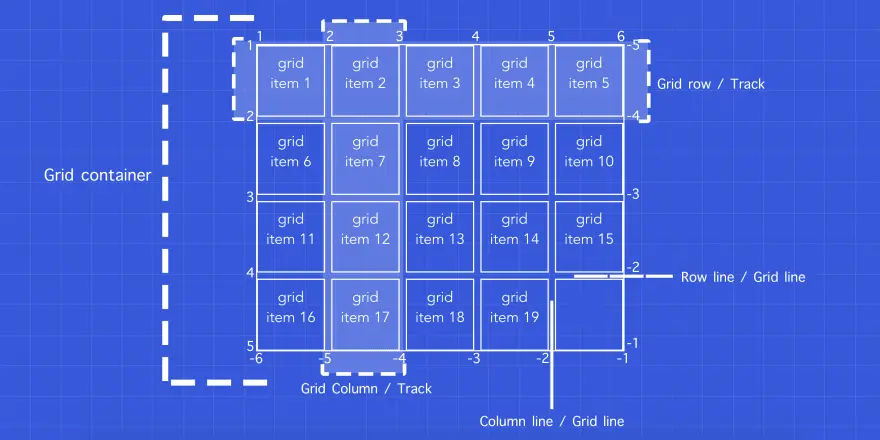

图二

从图二中我们可以看到，网格容器就是一个行和列的集合。一行就是两根连续的水平线之间的空间，一列就是两根连续的竖线之间的空间。一行被称为一个轨道（track），对于列也一样。因此网格轨道就是两根平行的网格线之间的空间。

每一个轨道可以有一个或者多个网格单元。cell就是最小的、最基本的网格单元，它是四根相交的网格线之间的空间。如果我们把多个网格单元组合起来就形成了一个网格区域，值得一提的是网格区域必须是一个矩形区域，例如我们不能产生一个T形状的网格区域。

网格线从1开始到任何编号你可以显示或者隐式的定义，最后的网格线编号可以被设为-1，而在它之前的网格线编号为-2，依此类推，这个在稍后的例子中会很方便。在图二中列网格线的编号是从1增加6（或者是从-6到-1），行的网格线编号是从1增加到5（或者是从-5到-1）。

网格线的编号可以被显示的定义如果你在CSS样式中明确设置，它也可以被隐式地设置如果它是被浏览器动态地生成。

最后要补充地是，网格单元可以通过空格和间距分开，这些间距被称为“槽”（gutters），但是我们一般把它们当成间距。

2.CSS网格的基本属性

好了，这样我们可以开始实现一些网格布局。首先我们讨论网格容器可以使用的所有属性，然后再介绍一下关于网格项（item）的一些属性。

在本节中，让我们考虑如下模板：

<div class="grid-container">
    <div class="grid-item">grid item 1</div>
    <div class="grid-item">grid item 2</div>
    <div class="grid-item">grid item 3</div>
    <div class="grid-item">grid item 4</div>
    <div class="grid-item">grid item 5</div>
    <div class="grid-item">grid item 6</div>
    <div class="grid-item">grid item 7</div>
    <div class="grid-item">grid item 8</div>
    <div class="grid-item">grid item 9</div>
</div>

网格容器

Display

CSS网格是使用display属性的grid值定义的 ，因此，使用上面的模板定义网格布局，我们应该这样做：

.grid-containter {
  display: grid;
}

列 & 行

我们可以通过使用grid-template-rows和grid-template-columns属性定义网格的行和列：

.grid-container {
  grid-template-columns:  1fr 1fr 1fr 1fr;
  grid-template-rows:  1fr auto 2fr;
}

或者我们可以使用grid-template属性首先定义grid-template-rows然后定义grid-template-columns（使用斜杆分隔）：

.grid-container {
  grid-template:  1fr auto 2fr  / 1fr 1fr 1fr 1fr;
}

顺便提一下，fr是一个分数单位，因此1fr就是可用空间的一个部分。

Repeat function

repeat函数表示轨道（track）列表的一个重复片段，因此我们可以得到和上面一样的模板通过如下代码：

.grid-container {
  grid-template:  1fr auto 2fr / repeat(4, 1fr);
}

阅读文档repeat 可以了解怎么使用auto-fit和auto-fill动态地添加轨道（track）。

Minmax function

minmax函数定义了一个尺寸的范围，该范围大于或者等于最小值，小于或者等于最大值，我们可以将该函数和repeat一起使用：

.grid-container {
  grid-columns:  repeat(3, minmax(100px, 1fr));
}

间距

我们可以使用row-gap给行与行之间设置间距，同样也可以使用column-gap给列与列设置间距：

.grid-container {
  row-gap: 5px;
  column-gap: 10px;
}

我们也可以使用gap属性先定义行间距然后定义列间距：

.grid-container {
  gap: 5px 10px;
}

如果row-gap和column-gap值是一样的，我们只需要指定一个值。

网格项

指定一个网格项在网格布局中的开始和结束位置，我们基本上使用四个属性，让我们先看下它们的定义。

属性	定义
grid-row-start	grid-row-start属性通过提供一个行、一个span或者什么都不提供来指定网格行在网格中的开始位置（自动）
grid-row-end	grid-row-end属性通过提供一个行、一个span或者什么都不提供来指定网格行在网格中的结束位置（自动）
grid-column-start	grid-column-start属性通过提供一个行、一个span或者什么都不提供来指定网格列在网格中的开始位置（自动）
grid-column-end	grid-column-end属性通过提供一个行、一个span或者什么都不提供来指定网格列在网格中的结束位置（自动）

或者我们也可以使用这些属性的简写形式：

属性	定义
grid-row	grid-row属性是grid-row-start和grid-row-end的简写属性，用于指定网格行中网格项的大小和位置
grid-column	grid-column属性是grid-column-start和grid-column-end的简写属性，用来指定网格列中网格项的大小和位置

基本模板间距

考虑一下我们在本节开始时使用的标记，假设我们想要第三个网格项占用四个单元格而不是一个（我们希望它跨越两个网格列和两个网格行），效果就像图三一样，我们该怎么做了？

图三

我们可以像这样实现：

// Grid container
.grid-container {
  display: grid;
  gap: 10px;
  grid-template-columns: repeat(4, 1fr);
  grid-template-rows: repeat(3, 1fr);
}

// Grid item (third)
.grid-container .grid-item:nth-child(3) {
  grid-column-start: 1;
  grid-column-end: 3;
  grid-row-start: 1;
  grid-row-end: 3;
  // or
  grid-column: 1 / 3;
  grid-row: 1 / 3;
  // or
  grid-column: 1 / span 2;
  grid-row: 1 / span 2;
  // or
  grid-column: -5 / span 2; // because we have 4 columns
  grid-row: -4 / span 2; // because we have 3 rows
}

注意，第三个网格项其实就是图三中的第一个，这与CSS网格可以（第一次）拥有源码顺序独立性有关。当我们讨论grid-auto-flow的时候，我们还会讲到这个知识点。

如果你想玩它，探索不同的解决方案，点击这里。

3.高级模板

还有一些更高级的属性可以帮助您按照自己的需要调整模板。在这小节，我们将学习这些属性并知道如何在CSS中使用它们。

在这个小节，我们考虑如下模板：

 <div class="grid-container">
   <div class="grid-item header">Header</div>
   <div class="grid-item content">Content</div>
   <div class="grid-item navbar">Navbar</div>
   <div class="grid-item meta">Meta</div>
   <div class="grid-item footer">Footer</div>
 </div>

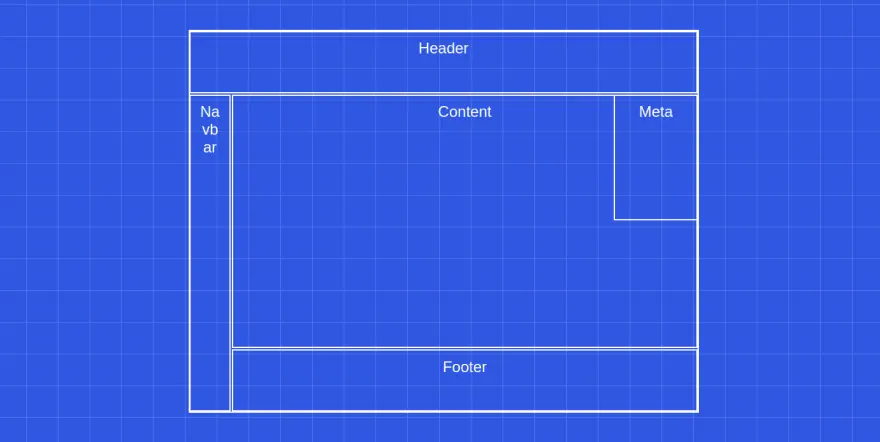

使用我们前面学过的知识，我们可以使用如下的CSS样式使得它看起来像一个基本的网站布局：

.grid-container {
  grid-template: repeat(6, 1fr) / repeat(12, 1fr);// rows then columns
}
.grid-container .header {
  grid-column: 1 / -1;
  grid-row: 1 / 2;
}
.grid-container .navbar {
  grid-column: 1 / 2;
  grid-row: 2 / -1;
}
.grid-container .content {
  grid-column: 2 / -1;
  grid-row: 2 / -2;
}
.grid-container .footer {
  grid-column: 2 / -1;
  grid-row: -2 / -1;
}
.grid-container .meta {
  grid-column: -3 / -1;
  grid-row: 2 / 4;
}

图四

现在假设我们想要导航条（在右边）宽一点，目前，它跨越了一列，但是我们想要它跨越两列。为了实现这个效果，我们需要改变.navbar的位置，同时也要改变.content和.footer的位置，因为当前.navbar是从列1到列2，而.footer和.content是从列2一直到最后。

如果每次都要修改元素的位置，那就太单调了。如果有一种办法来告诉CSS网格自动为我们去做这件事，那就太好了。当然，不止有一种方法可以实现，至少有两种方法。

命名行

第一种解决方案就是命名特定的行，然后我们可以用它的别名而不是它的编号来引用它，让我们尝试实现它。

.grid-container {
  grid-template-rows: repeat(6, 1fr);
  grid-template-columns: 1fr 1fr [content-start navbar-end] repeat(10, 1fr);
}

在上面的代码中，我们使用包含别名的简单方括号为第三行命名（单一的行可以有多个别名）。然后我们修改前面提到的元素的CSS代码：

.grid-container .navbar {
  grid-column: 1 / navbar-end;
  grid-row: 2 / -1;
}
.grid-container .content {
  grid-column: content-start / -1;
  grid-row: 2 / -2;
}
.grid-container .footer {
  grid-column: content-start / -1;
  grid-row: -2 / -1;
}

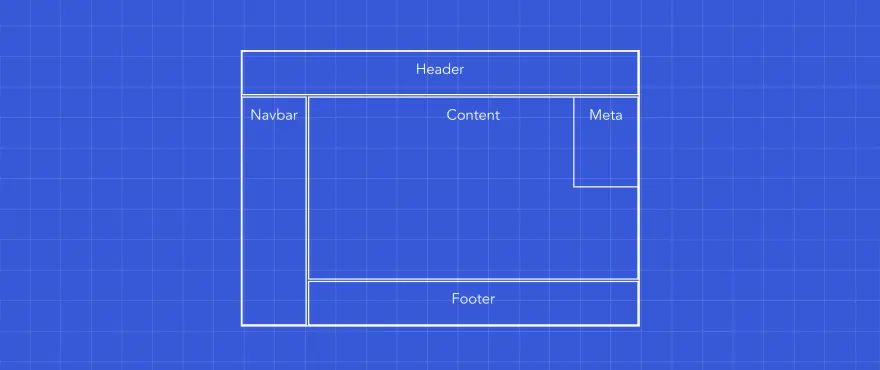

实现的效果像下面这样：

图五

尝试对其它的行实现相同的效果（前面的：header-row-end / content-row-start）可以点击下面的代码片段

元素的模板区域

第二种解决方案是使用模板区域，grid-template-areas属性用来指定命名的网格区域。这个属性有个奇怪的CSS语法，但我们像这样使用它：

.grid-container {
  grid-template-areas:
    'h h h h h h h h h h h h'
    'n n c c c c c c c c c c'
    'n n c c c c c c c c c c'
    'n n c c c c c c c c c c'
    'n n c c c c c c c c c c'
    'n n f f f f f f f f f f';
}
.grid-container .navbar {
  grid-area: n;
}
.grid-container .content {
  grid-area: c;
}
.grid-container .footer {
  grid-area: f;
}
.grid-container .header {
  grid-area: h;
}
.grid-container .meta {
  grid-column: -3 / -1;
  grid-row: 2 / 4;
}

我们使用grid-template-areas定义网格容器区域，然后使用grid-area将网格项放置到需要的网格区域。值得注意的是，所有的区域必须是矩形。

注意，我们没有为.meta元素使用grid-area，这是因为，目前没有可以使用这种方式来叠加元素的方法，至少我不知道。

你可以继续玩它，可用的代码点击这里。

4.隐式行和网格流

考虑如下代码：

<div class="grid-container">
  <div class="grid-item">1</div>
  <div class="grid-item">2</div>
  <div class="grid-item">3</div>
  <div class="grid-item">4</div>
  <div class="grid-item">5</div>
  <div class="grid-item">6</div>
</div>
<style>
.grid-container {
  grid-template-columns: repeat(3, minmax(100px, 1fr));
  grid-template-rows: 80px;
}
.grid-container .grid-item:nth-child(2) {
  grid-row: span 2;
}
.grid-container .grid-item:nth-child(3) {
  grid-column: span 3;
}
</style>

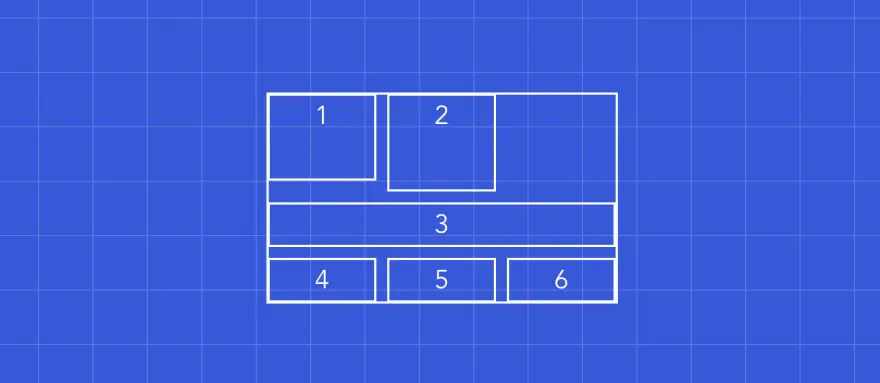

我们有一个三列的网格，我们想让第二个网格项跨越两行，第三个跨越三列，结果如下图：

图六

这看起来很糟糕，所以这里发生了什么？首先，第二个元素比一个元素稍微高了一点，因为我们想要它高一倍，但是看起来根本不像是高了一倍的高度。同样，从3到6的网格项也没有第一个高。

隐式行

这与我们显示的设置第一行CSS样式有关：grid-template-rows: 80px，而其它的行被隐式地创建了，因此，第二行几乎是不可见的，因为它是空的，而其它行的大小取决于它们内容所需要的。

我们可以像下面代码这样使用grid-auto-rows属性设置隐式创建的行高度来修复这个问题：

.grid-container {
  grid-template-columns: repeat(4, minmax(100px, 1fr));
  grid-template-rows: 80px;
  grid-auto-rows: 100px;
}

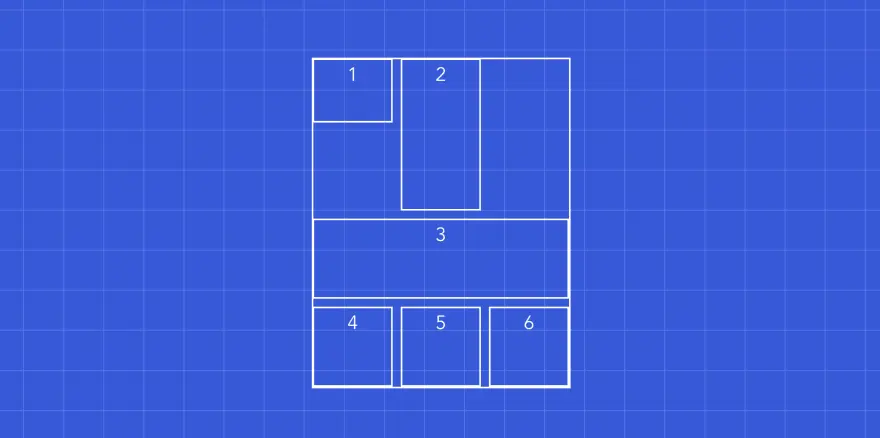

这样看起来就像下图一样：

图七

这样看起来好一点了，但是我们仍然可以做得更好。注意这些空白的空间，为什么我们没有使用它们放置网格4，5，6项，为了做到这样，我们可以使用grid-auto-flow。

网格流

grid-auto-flow属性控制自动放置算法的工作方式，准确地指定自动放置的网格项如何流入网格，它可以有多个参数（你可以点击这里了解更多），但是在这里，我们关心的只有一个：dense。这个值告诉浏览器将网格项放置在任何足够大的空间：

.grid-container {
  grid-auto-flow: dense; // default is row
}

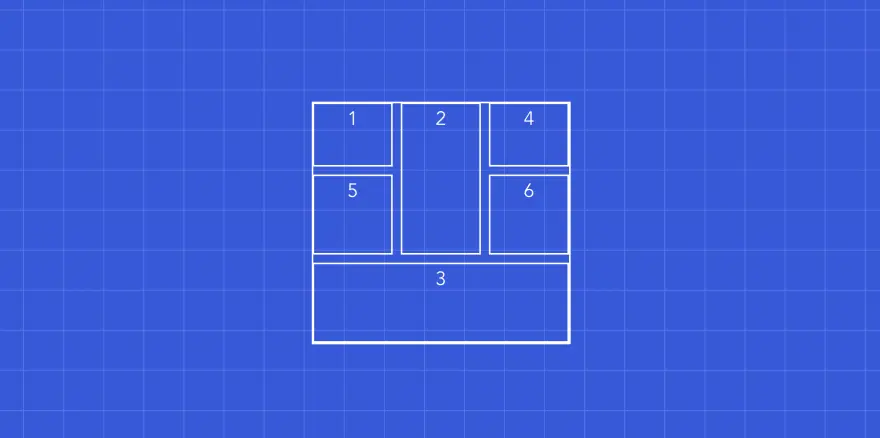

这样我们的网格看起来就很漂亮了：

图八

结论

讲到这里，我们需要处理大量的信息，但是有了这些知识，我们涵盖了大量的CSS网格属性，因此我们可以愉快地在应用中使用CSS网格布局。这篇文章是一系列文章中的第一篇，在下一篇中，我们将使用网格实现三个实际的例子，因此跟上节奏。

我希望你一如既往地从文章中学到了有用的知识，快乐编程！
