经典分布式论文阅读：Naiad本文是Naiad论文的阅读笔记，Naiad是一个执行循环并行数据流程序的分布式系统，提供了

本文是Naiad论文的阅读笔记，Naiad是一个执行循环并行数据流程序的分布式系统，提供了高吞吐批量处理、低延迟流式处理、迭代计算和增量计算等特性。

总览

很多数据处理任务要求对结果进行低延迟可交互访问、迭代子计算、一致的中间输出。下图展示了这些需求：这个应用在实时数据流上进行迭代计算，在结果上交互式查询最新并一致的结果。

为了满足以上要求，作者设计了时序数据流计算模型：

结构化的循环允许数据流中存在反馈
带状态的节点在不需要全局协调之下产生和消费记录
在收到指定轮次的输入或者循环迭代的记录时候通知节点

时序数据流

在时序数据流是一个有向无环图，每个节点是有状态的，从有向的边上发送和接收带有时间戳的消息。

图结构

时序数据流图包含输入节点和输出节点，用来接收输入和给出输出。外部的消息产生者会给每个消息标上epoch，并且在数据流结束后发送“关闭”消息。

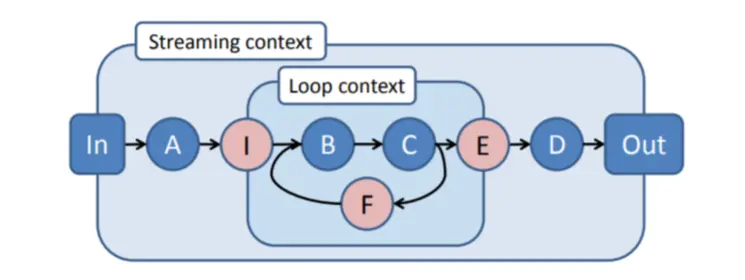

时序数据流支持循环上下文，一个循环上下文包含进入节点(I)、退出节点(E)和反馈节点(F)。为了支持循环上下文，消息的时间戳设计如下：

\text{Timestamp:}(e\in \mathbb N,(c_1,\dots,c_k)\in \mathbb{N}^k)

其中e为epoch， $c_k$ 为第k层循环对应的计数器，一次循环中的时间戳变化如下

节点	输入时间戳	输出时间戳
进入节点	$(e,<c_1,\dots,c_k>)$	$(e,<c_1,\dots,c_k,0>)$
退出节点	$(e,<c_1,\dots,c_k,c_{k+1}>)$	$(e,<c_1,\dots,c_k>)$
反馈节点	$(e,<c_1,\dots,c_k>)$	$(e,<c_1,\dots,c_k+1>)$

时间戳的顺序定义为，对于 $t_1=(x_1,\overrightarrow{c}_1)$ 和 $t_2=(x_2,\overrightarrow{c}_2)$ ， $t_1\le t_2$ 当且仅当 $x_1 \le x_2$ 并且 $\overrightarrow{c}_1 \le \overrightarrow{c}_2$ 。

节点计算

每个节点需要实现两个回调函数：

v.OnRecv(e: Edge, m: Message, t: Timestamp)
v.OnNotify(t: Timestamp).

在回调函数中可以调用两个函数：

this.SendBy(e: Edge, m: Message, t: Timestamp)
this.NotifyAt(t: Timestamp)

所有的调用都会排队执行，v.OnNotify(t)会在所有 $t'\le t$ 的v.OnRecv(e,m,t')执行完之后才执行。另外，调用v.OnNotify(t')和v.OnRecv(e,m,t')的参数需要 $t'\ge t$ 。

下面是一个示例程序，获取输入后将唯一的元素输出到output1，将计数输出到output2。

class DistinctCount<S,T> : Vertex<T>
{
    Dictionary<T, Dictionary<S,int>> counts;

    void OnRecv(Edge e, S msg, T time) {
        if (!counts.ContainsKey(time)) {
            counts[time] = new Dictionary<S,int>();
            this.NotifyAt(time);
        }
        if (!counts[time].ContainsKey(msg)) {
            counts[time][msg] = 0;
            this.SendBy(output1, msg, time);
        }
        counts[time][msg]++;
    }

    void OnNotify(T time) {
        foreach (var pair in counts[time])
            this.SendBy(output2, pair, time);
        counts.Remove(time);
    }
}

实现时序数据流

发送通知需要判断未来不再会出现带有给定时间戳的消息。未来消息会绑定的时间戳和未处理的事件（消息和通知）以及图结构决定，根据消息不能逆时间传递的特性，可以计算出每个消息时间的下界。

每个事件都对应着一个时间戳和一个位置，可以将其组成点戳

\text{Pointstamp:}(t\in\text{Timestamp},l\in\text{Edge}\cup\text{Vertex})

我们说 $(t_1,l_1)$ 会导致 $(t_2,l_2)$ 当且仅当存在一条路径 $\Psi=<l_1,\dots,l_2>$ ，最终得到的点戳 $\Psi(t_1)$ 满足 $\Psi(t_1)\le t_2$ 。Naiad会找出 $l_1$ 到 $l_2$ 最短的路径，检查是否满足 $\Psi(t_1)\le t_2$ 来得知 $(t_1,l_1)$ 是否会导致 $(t_2,l_2)$ 。

调度会维护一个活跃点戳集合，每个对应着至少一个未完成的事件。每个点戳包含一个出现计数（包含这个点戳的时间数目）和先导计数（导致这个点戳的时间数目）。当节点产生和消耗事件时，点戳更新方式如下：

操作	更新规则
v.SendBy(e,m,t)	OC[(t, e)] ← OC[(t, e)] + 1
v.OnRecv(e,m,t)	OC[(t, e)] ← OC[(t, e)] − 1
v.NotifyAt(t)	OC[(t, v)] ← OC[(t, v)] + 1
v.OnNotify(t)	OC[(t, v)] ← OC[(t, v)] − 1

当点戳的出现计数变为零之后，即可减小可以导致的后续点戳的先导计数，而当点戳的先导计数为零时，在这个点戳之前的通知都可以安全发送。

分布式实现

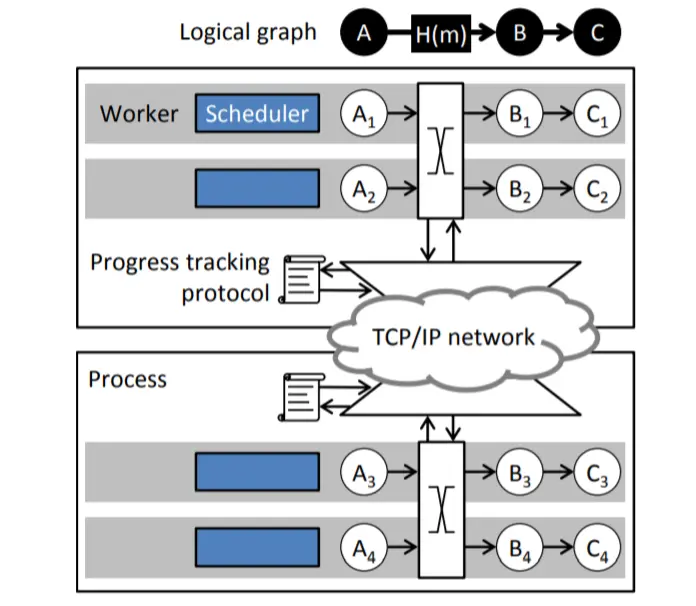

数据流图会分布到不同的工作节点上，边可以使用分区函数将消息传送到不同节点上，如果没有分区函数那么消息会传递给本机上的下一个节点。

其中的工作节点负责自己部分的消息的通知的接受和发送。为了在分布式环境下正确触发通知，通过广播点戳的出现计数维护全局的出现计数。

Naiad使用了一个简单的容错方法：每个节点实现CHECKPOINT和RESTORE接口，系统调用它们保存全局一致的检查点用于故障恢复。

因为丢包、垃圾回收等原因会导致一些工作变慢，作者使用了多种方法尽量避免这种情况的发生：

网络：Naiad工作节点之间的通信数据量会有短时间的爆发，作者对于TCP协议栈进行了一些优化：例如禁用Nagle算法、降低确认超时时间、降低重传时间，另外可以考虑使用RDMA来加速通信。
数据竞争：Naiad减小检测到竞争后的等待时间粒度来降低延迟。
垃圾回收：Naiad使用.Net实现，使用了多种方法尽量避免垃圾回收，例如使用缓冲池来复用内存。

使用Naiad编写程序

所有的Naiad程序有以下模式：首先，定义一个数据流图，包含输入阶段、计算阶段和输出阶段；然后，将数据送给输入阶段。例如，一个典型的MapReduce程序如下：

// 1a. Define input stages for the dataflow.
var input = controller.NewInput<string>();

// 1b. Define the timely dataflow graph.
// Here, we use LINQ to implement MapReduce.
var result = input.SelectMany(y => map(y))
                  .GroupBy(y => key(y),
                        (k, vs) => reduce(k, vs));

// 1c. Define output callbacks for each epoch
result.Subscribe(result => { ... });

// 2. Supply input data to the query.
input.OnNext(/* 1st epoch data */);
input.OnNext(/* 2nd epoch data */);
input.OnNext(/* 3rd epoch data */);
input.OnCompleted();

作者将一些高层次的编程模型打包成了库供开发人员使用，希望大部分的应用场景可以使用库来实现，这些库是基于Naiad提供的图构建接口。

参考文献

Murray, Derek G., et al. "Naiad: a timely dataflow system." Proceedings of the Twenty-Fourth ACM Symposium on Operating Systems Principles. ACM, 2013.
