计算机的可编程性主要是指对中央处理器的编程。通过预设的指令集，和储存设备记录的指令序列，实现可编程性。
本文广泛借鉴了 《大话处理器处理器基础知识读本》，更准确的来说是对其中的某些细节进行丰富，并连贯在一起，从另一个角度理解程序到物理电路的关系。
体系架构
冯·诺伊曼结构：将存储设备与中央处理器分开的概念。 哈佛架构：将程序数据与普通数据分开存储的设计概念，但是它并未完全突破冯.诺伊曼架构。 修正哈佛架构：允许将指令存储器的内容作为数据进行访问。
指令集1
早期的计算机没有指令集这种东西，都是软硬件绑定耦合。每次用户购买就是整套产品，直到 IBM 秉持着“加一层的设计理念”，弄出了 ISA，用于抽离程序和底层 CPU 的强耦合，随后 CPU 的内部实现，被称之为 微架构（Microarchitecture），而对上层暴露的接口称之为 架构（Architecture）。
OISC/URISC：（One/Ultimate Reduced Instruction Set Computer） 单一指令集/最简指令集计算机
CISC: （Complex Instruction Set Computer）复杂指令集，对程序逻辑的高级封装，通过对精简指令的复合，加速程序执行
- 计算机发展早期，人们用汇编语言进行编程，自然喜好强大好用的指令集（类似高阶语言的各种语法糖）。
- CISC 指令集中包含高级语言的某些特性，如复杂的寻址模式，直接对应指针的运算。
- 那时的存储器速度慢且昂贵，因此 CISC 的指令是变长指令，以节约存储空间。由一条指令完成很多功能，对内存访问减少了。
RISC: （Reduced Instruction Set Computing）精简指令集
- IBM 发现，CISC 中的大量复杂寻址方式和大量指令不会被经常用到。常用的指令只占 20%。
- RISC 的指令大部分时间能在一个 cycle 内完成，因此处理器频率得到大幅度提升。
- RISC 利于扩展，但 RISC 采用定长指令，使得存储空间变大。程序空间较大会降低 cache 的命中率，降低程序的执行效率。
举个例子
在 CISC 架构和 RISC 实现加法，会有如下差异
add (reg) 0x08 // 直接将存储器单元(reg)中的值加0x08，结果仍然存放在该存储器单元中
ld reg2 (reg) // 将存储器单元 (reg) 中的值加载到寄存器 reg2 中
add reg2 0x08 // 将寄存器 reg2 中的值加 0x08，结果存到在寄存器 reg2 中
store (reg) reg2 // 将寄存器 reg2 中的值放回存储器单元 (reg) 中
然后对上面 2 种指令集从以下 2 个角度理解
第一种，RISC 能满足所有需求，但是 CISC 提供了一系列通过硬件提升性能的拓展指令。
第二种，CISC 是高阶的抽象，对 RISC 进一步封装，所以我们也可以在上层完成这个阶段，通过预编译将 CISC 预先转化为 RISC，然后进一步执行。（Intel 就是这么整的）
ZISC：（Zero Instruction Set Computing） 零指令集，用于教学环境下的 CPU 模拟。
机器字长
在各种架构之下，我们常常能听到 x86, x64 这种对 CPU 架构的简称，x64 实际上是 x86-64，而这里就包含一个叫机器字长的特性。
这里有相对完整的CPU 架构比较表
可以清晰的发现各种架构的共同点和差异，比如：
- x86 存在 16->32->64 位
- 而 ARM 在 32 和 64 则是 2 套，A32 和 A64
- MIPS 则只有 32->64
- RISC-V 非常 nb，但是不知道咋回事的东西
其 32 就是每个寄存器可以储存的数据长度，以及 CPU 单次处理的数据量。
高阶语言 -> 汇编语言
int main() {
int a = 19;
int b = 918;
int c = a + b * b / a;
return c;
}
首先使用 [Compilter Explorer]: (https://gcc.godbolt.org/) 瞅一眼他们的生成的汇编代码。
最好是先弄出来编译生成的二进制可执行文件，并使用逆向工具 IDA，获取它的机器码和汇编吗。
在此使用 dockcross 这个项目来处理这个问题。这也是为了符合我自己定义的环境分发的理念。
最后得到如下一堆文件
main.sgcc -S 生成的汇编代码a.out目标文件a.strip.out经过 strip 处理后的目标文件a.strip.asm通过 IDA 逆向得到的汇编文件
把最重要的抽出来，大概是下面这堆东西；为了提升可读性，和 main.s 和 a.strip.asm 均有巨大差异。
因为汇编和编译器和物理硬件有着强依赖性，所以这个简单的例子还是太复杂；我们从更简单的 Intel 8086 开始简单入门汇编。

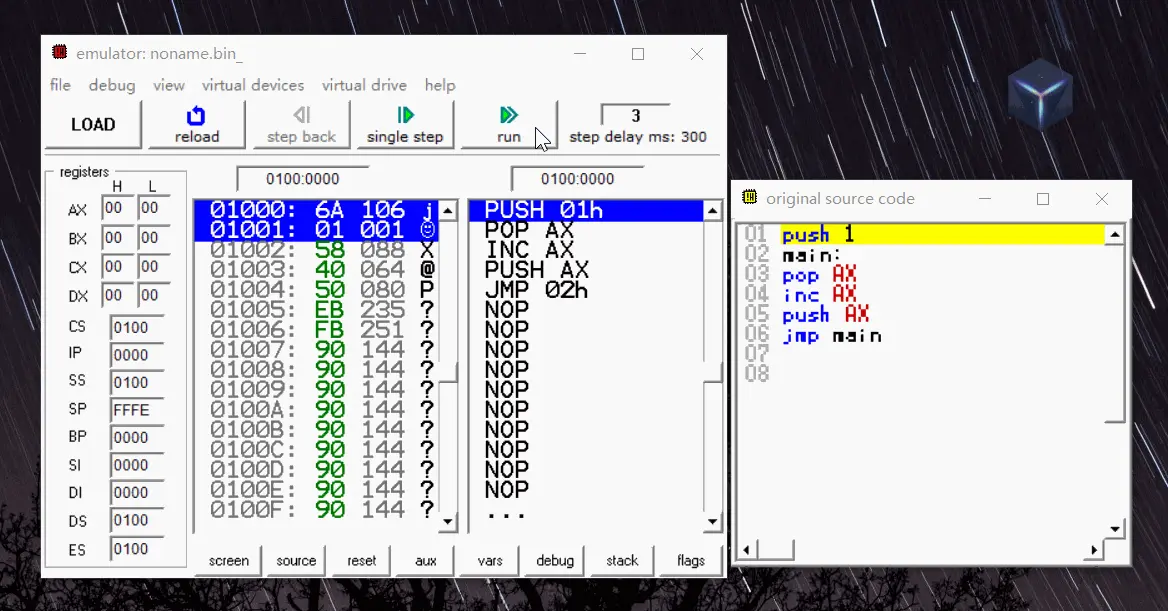

拿阮一峰的这篇文章来看看 汇编语言入门教程，i++ 这是如何执行的。
# int i[] = [2];
push 2
loopStart:
# ax = i[0];
pop AX
# tmp = 1;
push 1
pop BX
# i = i + tmp;
add AX, BX
# i = tmp
push AX
# goto
jmp loopStart
大概就是这么回事，这样看起来好像写个模拟器很简单的样子。
接下来分析一下上面通过反汇编得到的汇编代码 (GAS / AT & T)。
# $19 立即数寻址
# -4(%rbp) = *(rbp - 4) (基址 + 偏移值) 寻址
# movl S,D 对 4 字节整数进行传送 D = S
movl $19, -4(%rbp)
movl $918, -8(%rbp)
movl -8(%rbp), %eax
# 无符号 64位乘
# R[%edx]:R[%eax] = S * R[%eax]
# 高 32 位放在 edx，低 32 位放在 eax
imull -8(%rbp)
# https://www.cnblogs.com/zuoxiaolong/p/computer17.html
cltd
# 有符号除法，保存余数和商
# eax 商，edx 余数
idivl -4(%rbp)
movl %eax, %edx
movl -4(%rbp), %eax
# 求和赋值，addl S,D; D = D + S
addl %edx, %eax
movl %eax, -12(%rbp)
movl -12(%rbp), %eax
好像也不是很难，看起来写个模拟器不是很难的样子。
汇编语言 -> 机器语言
查看 Objdump 生成的汇编代码(main.s.dec)，左侧是对应的机器码。右侧的汇编代码均以 16 进制表示。所以下面的代码等效于上面的 main.s
664: c7 45 fc 13 00 00 00 movl $0x13,-0x4(%rbp)
66b: c7 45 f8 96 03 00 00 movl $0x396,-0x8(%rbp)
672: 8b 45 f8 mov -0x8(%rbp),%eax
675: 0f af 45 f8 imul -0x8(%rbp),%eax
679: 99 cltd
67a: f7 7d fc idivl -0x4(%rbp)
67d: 89 c2 mov %eax,%edx
67f: 8b 45 fc mov -0x4(%rbp),%eax
682: 01 d0 add %edx,%eax
684: 89 45 f4 mov %eax,-0xc(%rbp)
687: 8b 45 f4 mov -0xc(%rbp),%eax
因为左侧的机器码都是机器相关的，所以需要参照 Intel 的参考文档才能阅读。
比如：movl $0x13, -0x4(%rbp) 为什么会编译成 c7 45 fc 13 00 00 00，而 movl $0x396,-0x8(%rbp) 为什么编译成 c7 45 f8 96 03 00 00。
姑且猜测一下：
c7是操作符movlfc/f8是-0x4(%rbp)13 00是19的 16 进制96 03是918的 16 进制8b是mov <reg>，第二个地址可能存在一个默认值%eax0f af是imulfc是idivl
不猜了，还是看官方的定义吧。
下面参考的那文章当时是 1, 2A, 2B, 2C, 3A, 3B, and 3C，不知道过去了多少年，现在已经是 1, 2A, 2B, 2C, 3A, 3B, 3C, 3D and 4，也从 3k 页变成了近 5k 页；所以目录是个好东西，比如下图在 Vol 2, 2.1 INSTRUCTION FORMAT...
关于操作符的定义都在 Vol 2, 3-5 下面，对应的 A-L, M-U, V-Z，比如： mov 就在 Vol 2, 4.3 INSTRUCTIONS (M-U) 的 MOVE 下面。
但是上面我们得到的汇编代码是 GAS 语法的，而 Intel 手册提供的是 Intel 的 NASM 语法。
因为花了几秒钟没找到自动转换的工具，所以对此人肉转化一下
664: c7 45 fc 13 00 00 00 mov [rbp - 4], 13
66b: c7 45 f8 96 03 00 00 mov [rbp - 8], 396
672: 8b 45 f8 mov eax, [rbp - 8]
675: 0f af 45 f8 imul [rbp - 8], eax
679: 99 cltd
67a: f7 7d fc idiv [rbp - 4]
67d: 89 c2 mov edx, eax
67f: 8b 45 fc mov eax, [rbp - 4]
682: 01 d0 add edx, eax
684: 89 45 f4 mov [rbp - 0xc], eax
687: 8b 45 f4 mov eax, [rbp - 0xc]
先对必要的 Opcode 定义进行摘要
| Opcode | Instruction | Description |
|---|---|---|
| 89 /r | MOV r/m32,r32 | Move r32 to r/m32 |
| 8B /r | MOV r32,r/m32 R | Move r/m32 to r32. |
| C7 /0 id | MOV r/m32, imm32 | Move imm32 to r/m32. |
| REX.W + C7 /0 id | MOV r/m64, imm32 | Move imm32 sign extended to 64-bits to r/m64. |
| 0F AF /r | IMUL r32, r/m32 | doubleword register ← doubleword register ∗ r/m32. |
| F7 /7 | IDIV r/m32 | Signed divide EDX:EAX by r/m32, with result stored in EAX ← Quotient, EDX ← Remainder. |
| 01 /r | ADD r/m32, r32 | Add r32 to r/m32 |
- /digit — A digit between 0 and 7 indicates that the ModR/M byte of the instruction uses only the r/m (register or memory) operand. The reg field contains the digit that provides an extension to the instruction's opcode.
- /r — Indicates that the ModR/M byte of the instruction contains a register operand and an r/m operand.
- ib, iw, id, io — A 1-byte (ib), 2-byte (iw), 4-byte (id) or 8-byte (io) immediate operand to the instruction that follows the opcode, ModR/M bytes or scale-indexing bytes. The opcode determines if the operand is a signed value. All words, doublewords and quadwords are given with the low-order byte first.
通用寄存器
| Register Type | Without REX | With REX |
|---|---|---|
| Byte Registers | AL, BL, CL, DL, AH, BH, CH, DH | AL, BL, CL, DL, DIL, SIL, BPL, SPL, R8L - R15L |
| Word Registers | AX, BX, CX, DX, DI, SI, BP, SP | AX, BX, CX, DX, DI, SI, BP, SP, R8W - R15W |
| Doubleword Registers | EAX, EBX, ECX, EDX, EDI, ESI, EBP, ESP | EAX, EBX, ECX, EDX, EDI, ESI, EBP, ESP, R8D - R15D |
| Quadword Registers | N.A. | RAX, RBX, RCX, RDX, RDI, RSI, RBP, RSP, R8 - R15 |
举个例子：
664: c7 45 fc 13 00 00 00 mov [rbp - 4], 13
首先找到 MOVE，有个对应的 MOV r/m64, imm32，rbp 是寄存器上表中的关键字，imm64 是 32 位立即数，即 13.
所以选中的 Opcode是 REX.W + C7 /0 id，因为没有 SIB，所以忽略 REX.W；其中 /0 是在下一个阶段 ModR/W 中使用。
这块咋回事等等把 A Beginners’ Guide to x86-64 Instruction Encoding 翻译了再看。

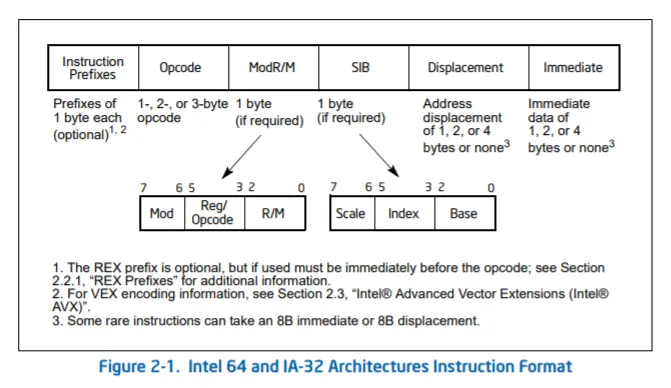

参照最开始的 指令语句格式，在 Reg/Opcode 中，当 Opcode 段包含 /digit 时，其 Reg/Opcode 为拓展的 Opcode;
而 Mod 段为 [RBP - 4]，在 Intel 的手册中并没有关于 64 位寄存器的表格，所以通过 Vol. 2A 3-2 下面的 Reg Field 进行推导，也就是 R/M 为 101，而 Mod 因为-4 所为 01；之后加上
Displacement 字段进行偏移，即 -4 的补码 1111 1100，即 FC。
最后是 Immediate 段，也就是 13H。
最后把几个段，拼接起来就是 C7 45 FC 13 00 00 00。
分析不动了，直接看 Intel汇编指令格式解析2 下面的例子比较靠谱。**
机器语言 -> 物理电路
首先是通过规范化（布尔函数），解决电压不稳定的问题，转化为 01，赋予了电路表达状态的能力；并随后通过逻辑门的组合进行计算。

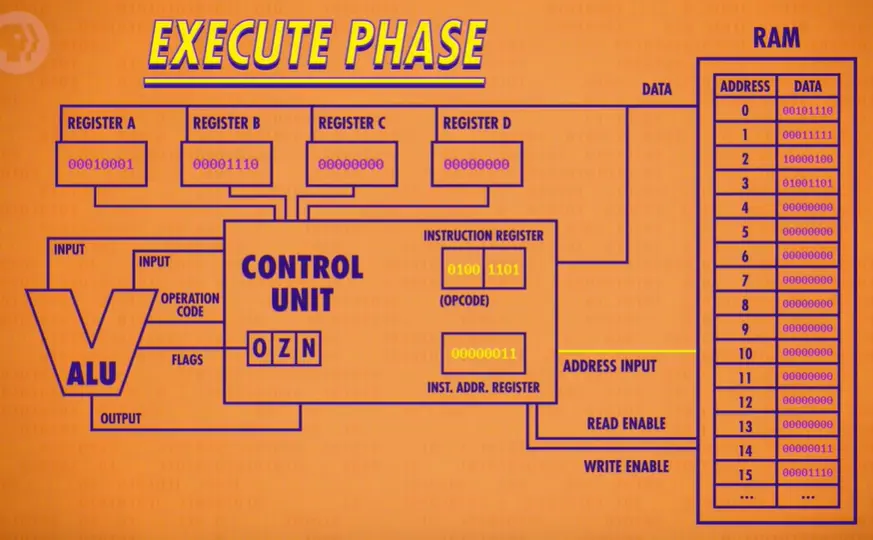

简要概括 CPU 的作用原理就是 Clock 驱动 Control Unit，从 RAM 中读取指令，调度 ALU 计算结果，操作 Register，并写入 RAM，整个流程称之为一个时钟周期（1Hz）。
通过上面这句话就不难发现 CPU 在物理层面上，至少包含 Clock, Control Unit, ALU, Register。以及在计算时需要一个外部的 RAM，甚至在哈佛架构，需要更多个 RAM。
Clock 就是晶体振荡器；给予电路有节律的脉冲信号，这信号赋予电路改变其状态的能力。
Register 和 RAM 本是一家，只是按照需求被分割 2 地，都是对寄存器和多路复用器的封装，用于将可变的脉冲信号持久化。寄存器来源于锁存器，锁存器能把用户的输入储存下来，而寄存器对他增加了可编辑的能力；多路复用器是为了简化对寄存器矩阵的操作。
Control Unit 是 CPU 的调度器，它加载和写入 RAM 的数据，并调度 ALU 计算结果。
ALU 是 CPU 的计算核心，在我们通过 Control Unit 选择了合适的 ALU 之后，就会把需要处理的 Register，立即数 丢进去处理。
举个例子：
无力拓展，这个视频讲的无比形象，《8、中央处理器 CPU（The Central Processing Unit (CPU)）》
算数逻辑单元 -> 逻辑门
通过晶体管控制信号流动，来改变输出。再通过组合实现下面几个基本逻辑开关。
AND,OR（并联）, NOT（接地短路）, XOR
A XOR B = (NOT A AND B) AND (A OR B)
之后再通过上述 4 个基本逻辑，实现下面的组合逻辑。
例子：加法器
19 + 918 = 0 × 13 + 0 × 396 = 0001 0011 + 0011 1001 0110 = ( 0011 ) ( 0001 + 1001 ) ( 0011 + 0110 ) = 0011 1010 1001 = 0 × 3 A 9 = 937 " role="presentation">19+918=0×13+0×396=0001 0011+0011 1001 0110=(0011)(0001+1001)(0011+0110)=0011 1010 1001=0×3A9=937 19 + 918 = 0 × 13 + 0 × 396 = 0001 0011 + 0011 1001 0110 = ( 0011 ) ( 0001 + 1001 ) ( 0011 + 0110 ) = 0011 1010 1001 = 0 × 3 A 9 = 937
HALF ADDER（XOR + AND 组合）
FULL ADDER（HALF ADDER + OR + HALF ADDER 组合）
8-BIT RIPPLE CARRY ADDER（HALF ADDER + 7 * FULL ADDER 组合）
例子：检查是否为 0？
逻辑门 -> 晶体管
最早的计算机，所有的开关均是使用机械结构，通电控制开关的闭合；直到真空管解决的机械结构的损耗和速率问题；随后二极管出现，推进了计算机小型化和性能的巨大提升。
无论采用什么方案，最原始的机械结构的作用一直没有发生变化。

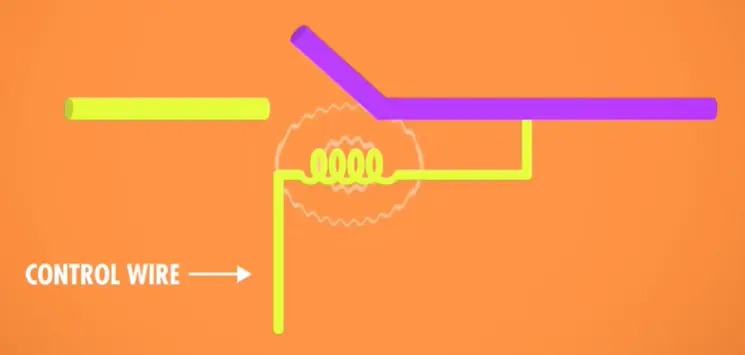

当控制输入输入高电平，会形成磁场，吸引周围的开关闭合，形成通路。
最后的二极管，也只是改变了开关的材料和原理，具体原理参见 晶体管的原理。
参考
附录
MCU(Microcontroller) VS Microprocessor
MCU 微型控制器，包含 Microprocessor(CPU), ROM, RAM 和 I/O 设备，但是被封装在单个封装中。
What is the difference between microprocessor and microcontroller?
