Mybatis 源码解析—— 加载 mybatis-config.xml

ChlZhYa
2,039 阅读11分钟

本文详细的分析了 Mybatis 配置文件 mybatis-config.xml 的解析过程。其中包括各种属性的加载，占位符替换等重要功能。跟着本文一起分析、理解整个过程。

测试程序

创建测试类

public class BaseFlowTest {
  @Test
  public void baseTest() throws IOException {
    String resource = "mybatis-config.xml";
    InputStream inputStream = Resources.getResourceAsStream(resource);
    SqlSessionFactory sqlSessionFactory = new SqlSessionFactoryBuilder().build(inputStream);

    try (SqlSession session = sqlSessionFactory.openSession()) {
      BlogMapper mapper = session.getMapper(BlogMapper.class);
      Blog blog = mapper.selectBlog(1);
    }
  }
}

配置文件如下：

<?xml version="1.0" encoding="UTF-8" ?>
<!DOCTYPE configuration
  PUBLIC "-//mybatis.org//DTD Config 3.0//EN"
  "http://mybatis.org/dtd/mybatis-3-config.dtd">
<configuration>
  <properties resource="classpath:jdbc.properties"/>
  <environments default="development">
    <environment id="development">
      <transactionManager type="JDBC"/>
      <dataSource type="POOLED">
        <property name="driver" value="${driver}"/>
        <property name="url" value="${url}"/>
        <property name="username" value="${username}"/>
        <property name="password" value="${password}"/>
      </dataSource>
    </environment>
  </environments>
  <mappers>
    <mapper resource="mapper/BlogMapper.xml"/>
  </mappers>
</configuration>

解析步骤

由于本模块主要研究 parsing 模块的作用——负责配置文件的解析，所以忽略资源文件流的获取，定位到 SqlSessionFactory 的构建

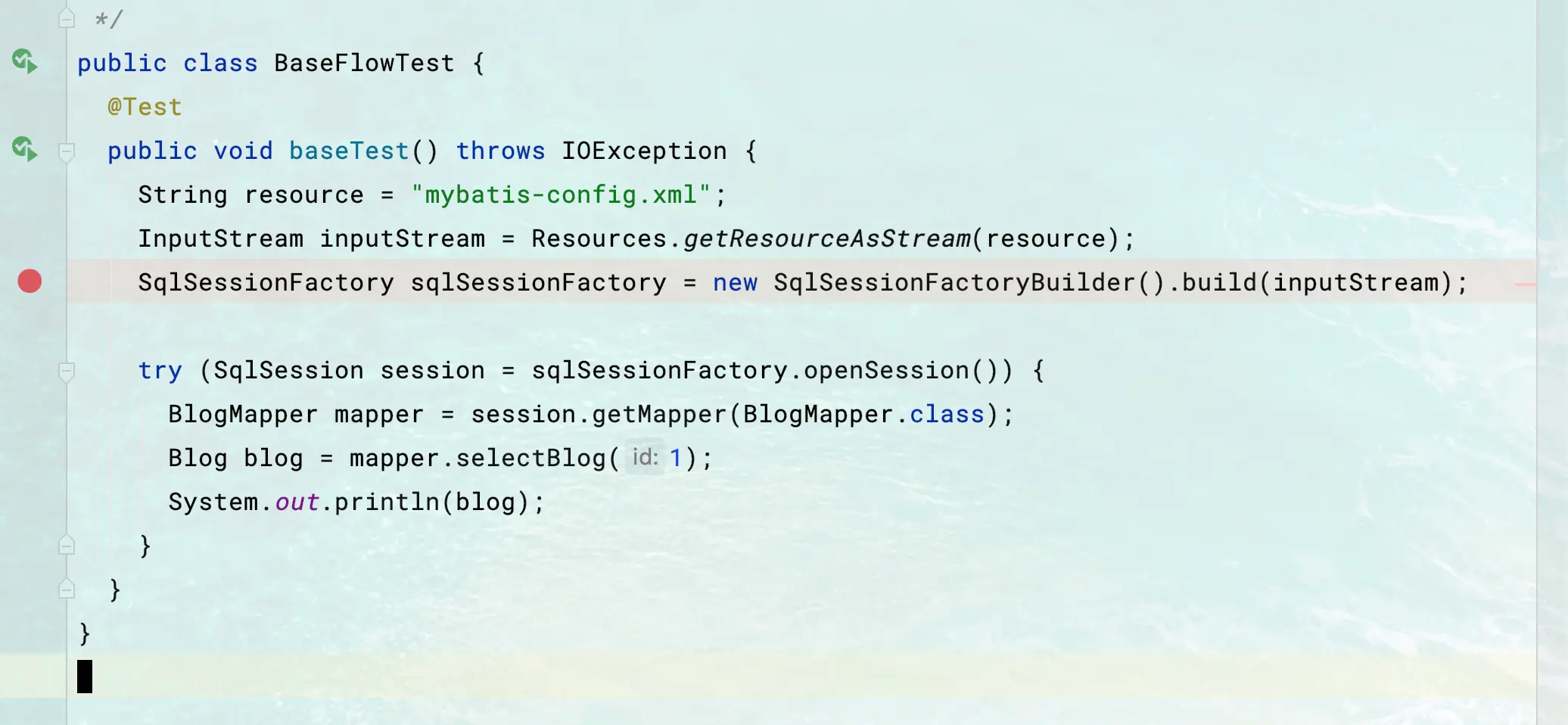

SqlSessionFactory 构建

进入到 build(Inputstream) 方法,调用了 build(Inputstream,String,Properties)方法。

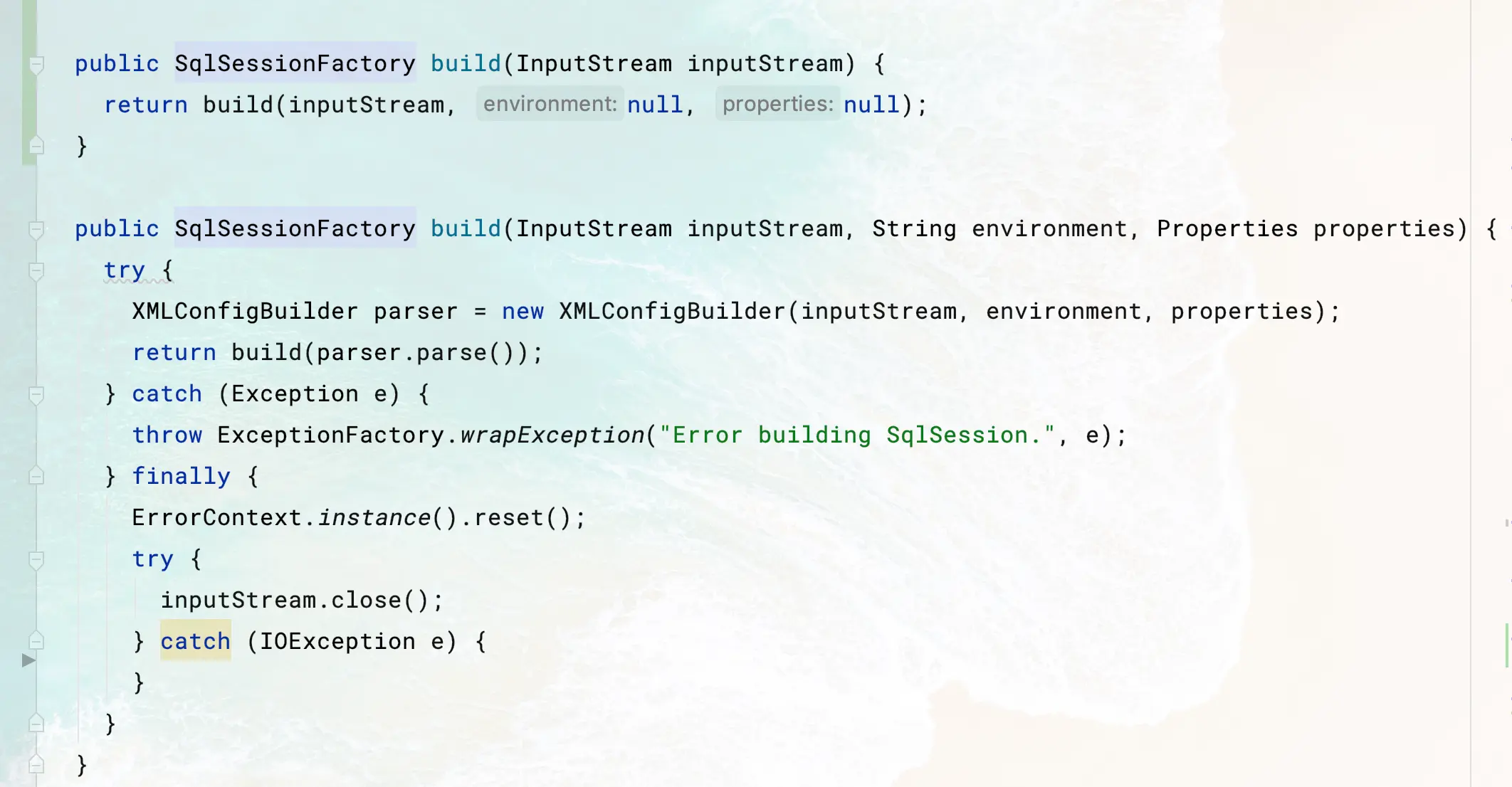

build

该方法的功能主要分为两步：

  • 构造 XMLConfigBuilder
  • 调用 XMLConfigBuilder 的 parse() 方法解析配置文件

构造 XMLConfigBuilder

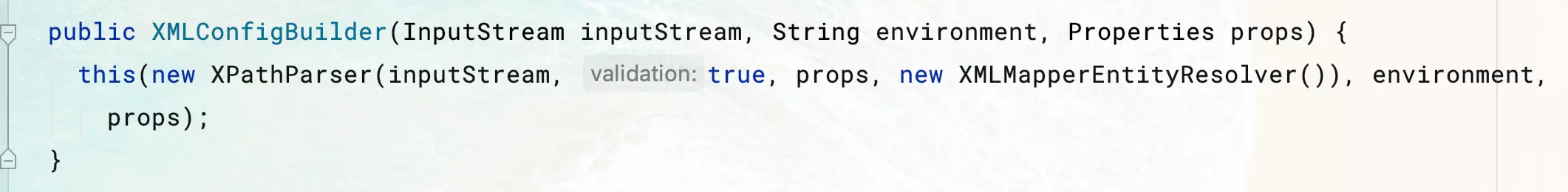

XMLConfigBuilder

构造 XPathParser,且传入的 entityResolver 为 XMLMapperEntityResolver 。

XPathParser

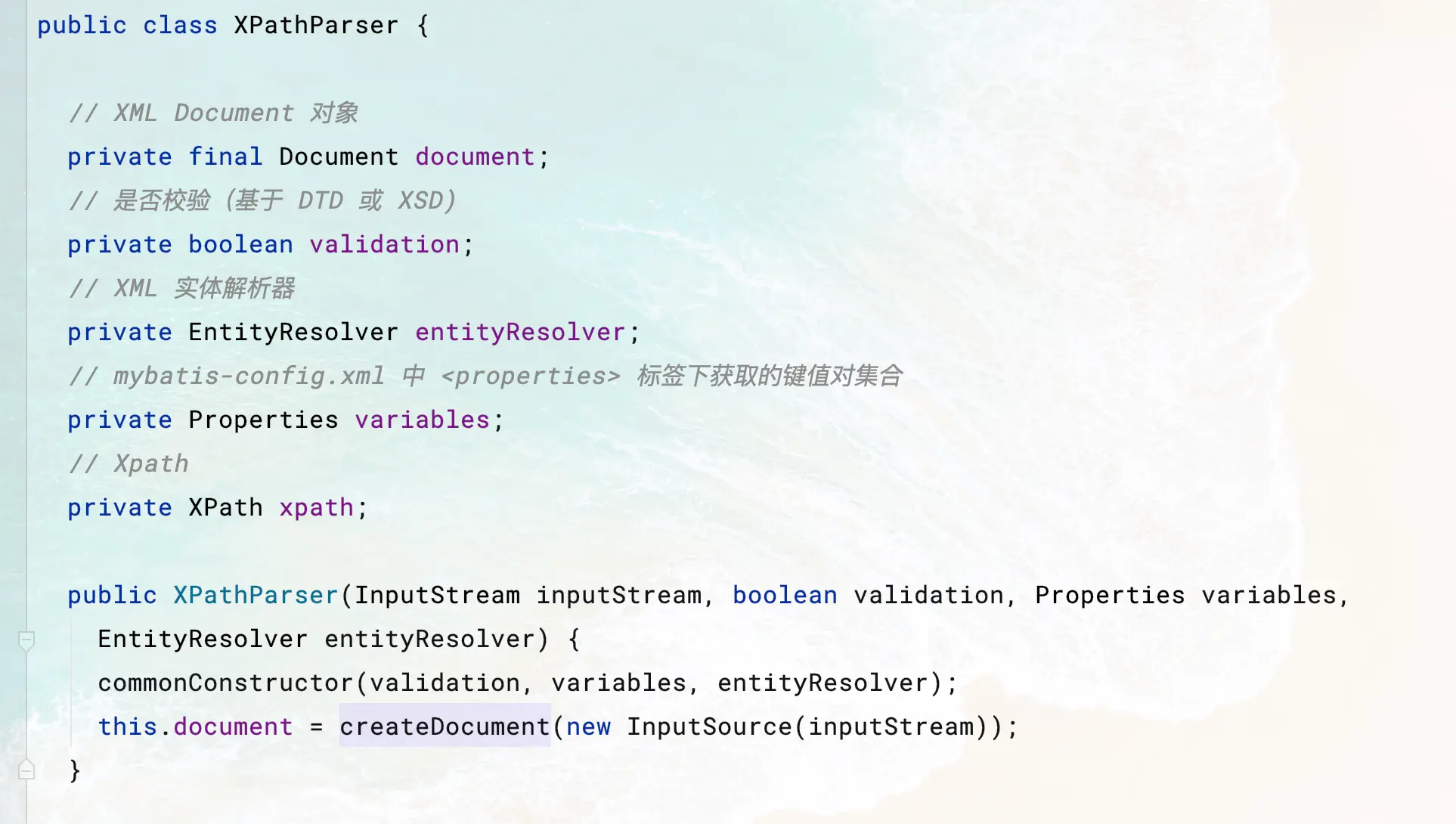

XPathParser

XPathParser 是 Mybatis 对 XPath 解析器的扩展，用于解析 mybatis-config.xml 和 *Mapper.xml 等 XML 配置文件。

该类包括五个属性：

  • Document document：XML 文档 DOM 对象
  • boolean validation：是否对文档基于 DTD 或 XSD 校验
  • EntityResolver entityResolver：XML 实体解析器
  • Properties variables：mybatis-config.xml 中 properties 标签下获取的键值对集合（包括引入的配置文件）
  • XPath xpath：XPath 解析器

图中的 XPathParser 构造方法即为 XMLConfigBuilder 调用的构造方法，它调用了该类的一个通用赋值方法，然后调用 createDocument 方法根据 XML 文件的输入流创建一个 DOM 对象。

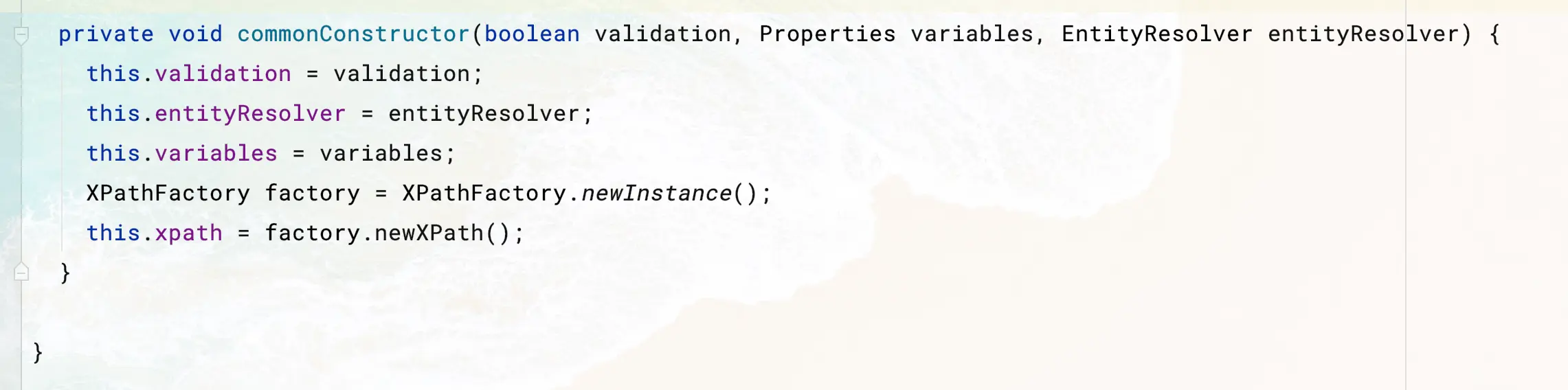

commonConstructor

简单的赋值操作。

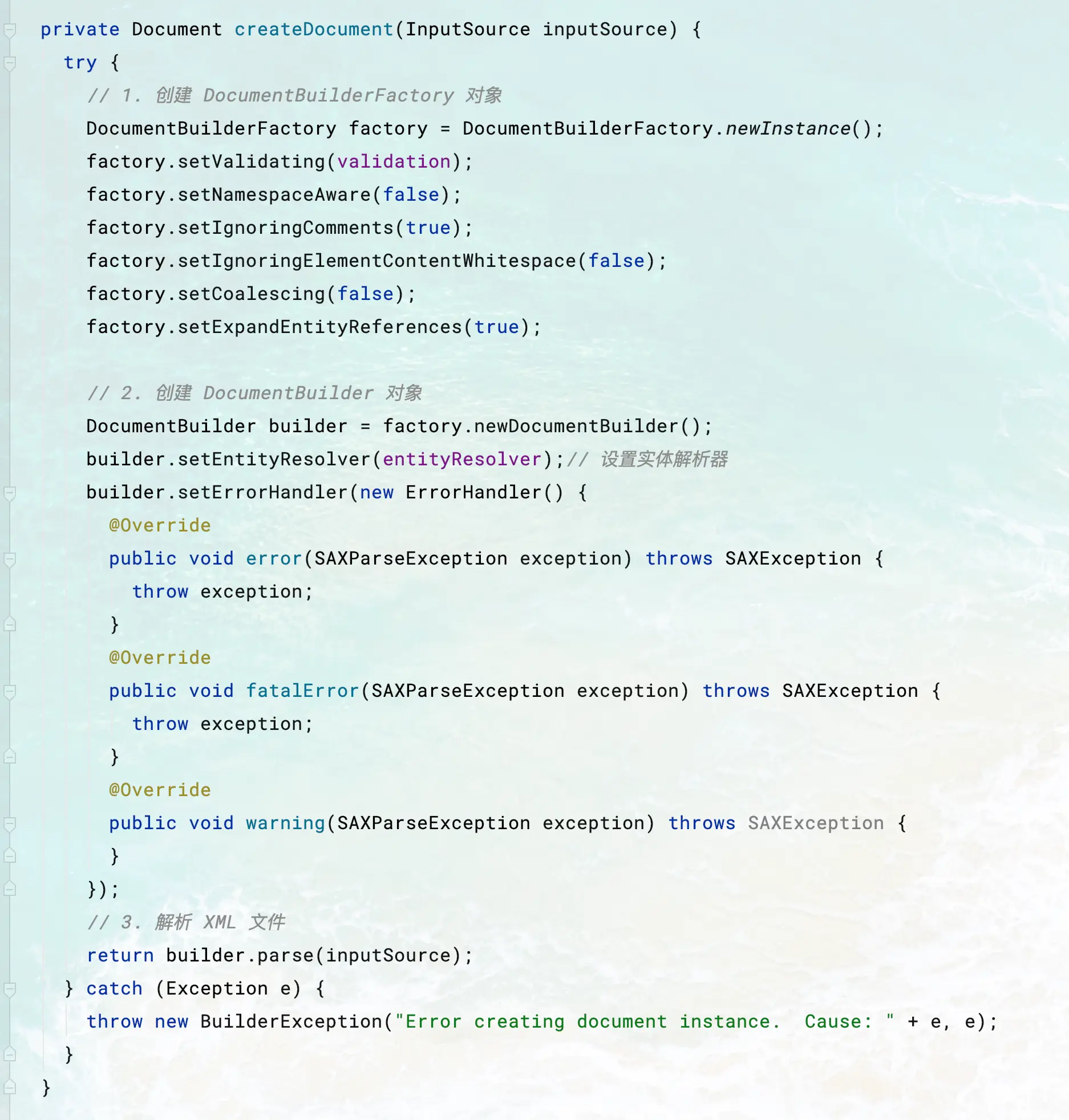

createDocument

createDocument 方法的过程也比较简单，分为三步：

  • 根据设置创建 DocumentBuilderFactory 对象
  • 从 DocumentBuilderFactory 中创建 DocumentBuilder 对象并设置属性
  • 调用 XPath 解析 XML 文件

初始化 configuration

通过 XPathParser 获取了 XML DOM 对象之后，调用了该类的通用构造方法

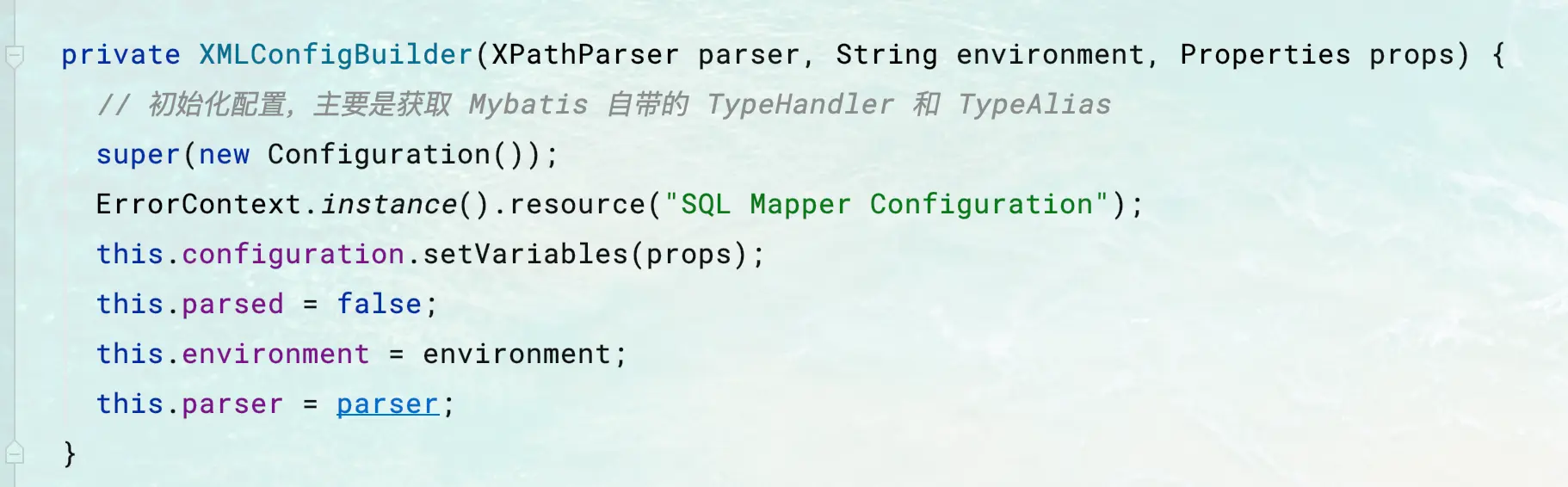

XMLConfigBuilder

该方法调用了父类的构造方法，但主要还是在于初始化了 Configuration，主要是设置了 Mybatis 中默认的 TypeAlias 和 TypeHandler，初始化了用来存储不同配置的各种容器。

parse

初始化配置之后，调用 parse 方法。

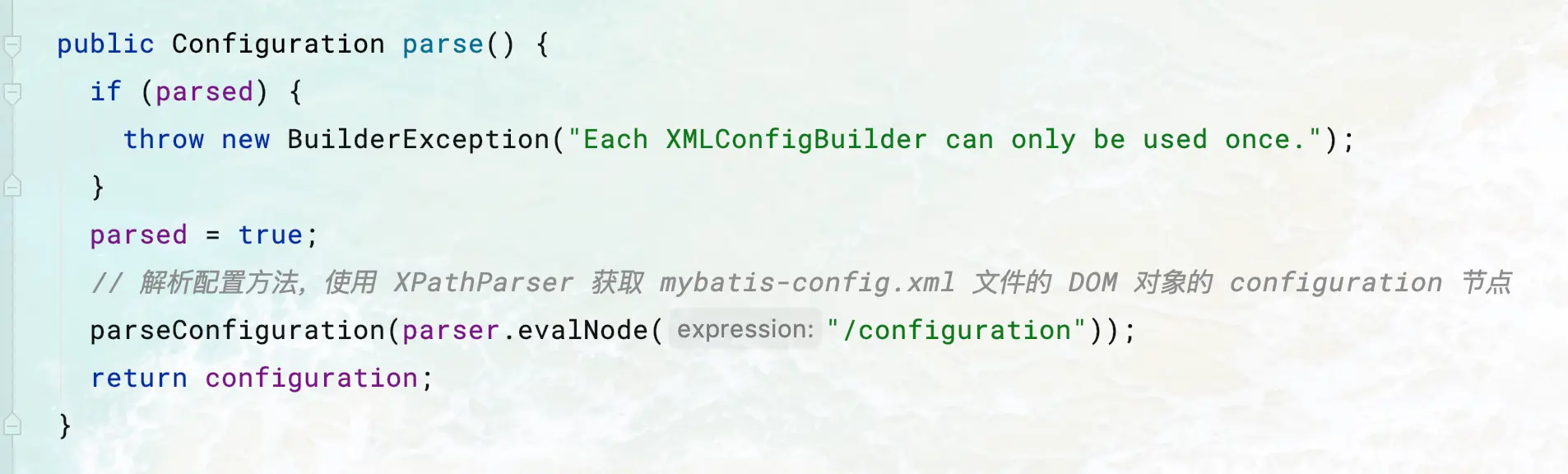

parse

该方法首先会检查配置文件是否已经被解析过。如果没有解析过，进行以下两个步骤：

  • 使用 XPathParser 获取 XML configuration 节点内容
  • 解析 configuration 下的全部配置
evalNode

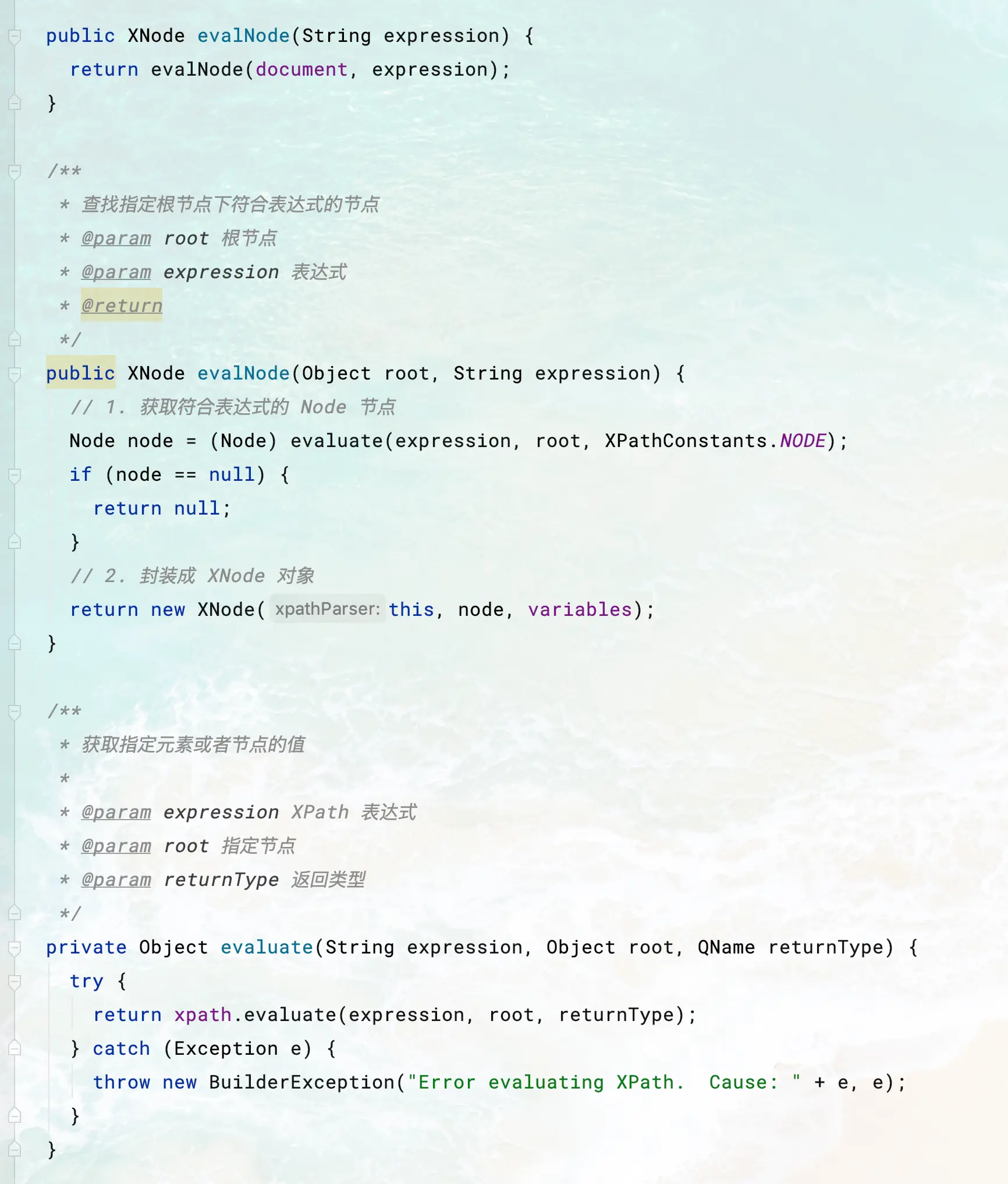

evalNode

evalNode 方法能够根据 XPath 表达式获取满足表达式的节点内容，最后会将 Node 类型的内容封装成 XNode 类型的对象，便于替换动态值。

这个方法只会获取特定的一个节点的内容，对应的还有 evalNodes 方法，可以获取满足表达式的所有节点内容。

parseConfiguration 解析 mybatis-config.xml

这个方法可以说是解析 mybatis-config.xml 中最核心的方法了，它汇总了解析 XML 中各种自定义值的方法。

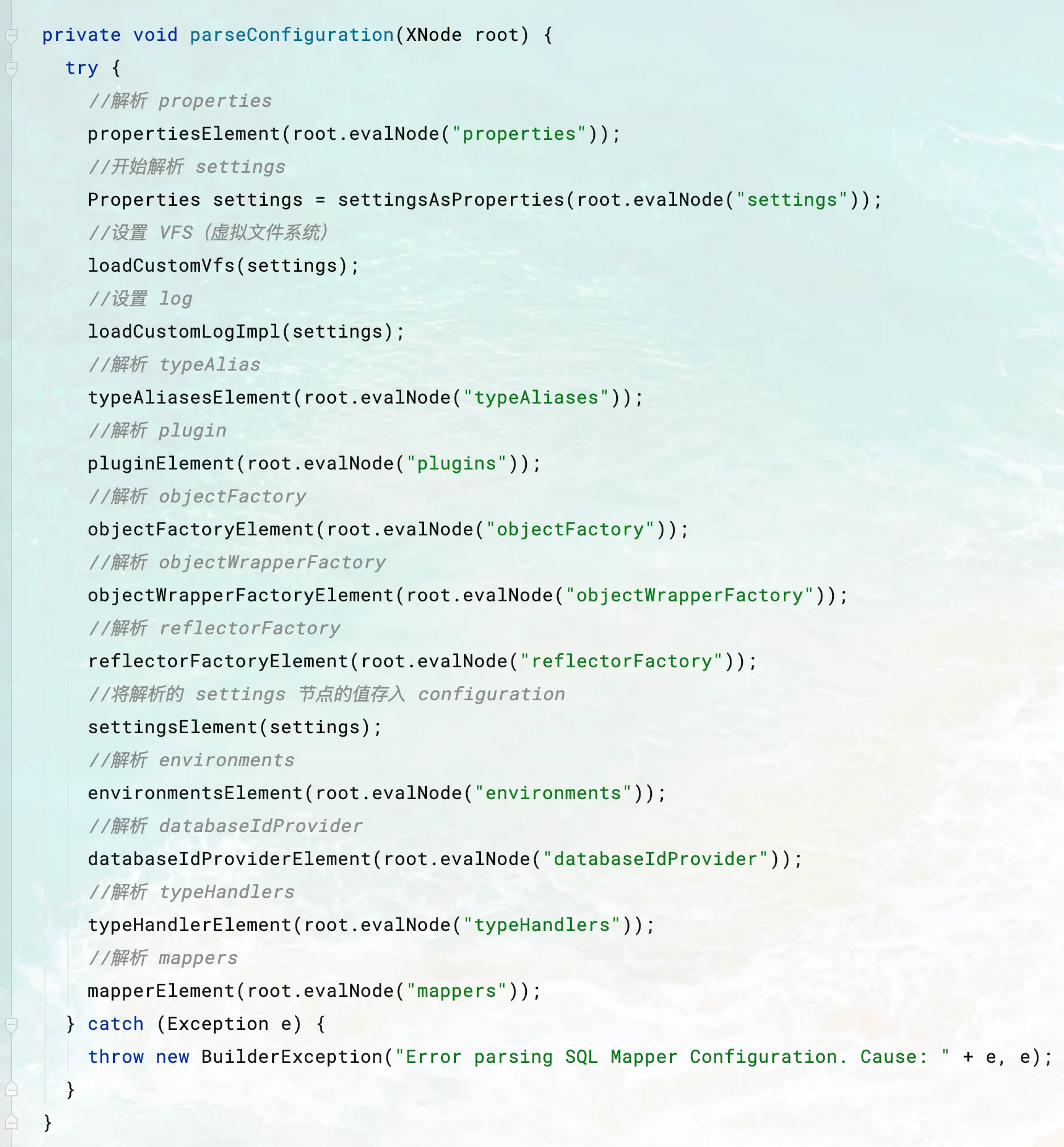

parseConfiguration

下面会分析这个方法调用的一些关键方法

propertiesElement

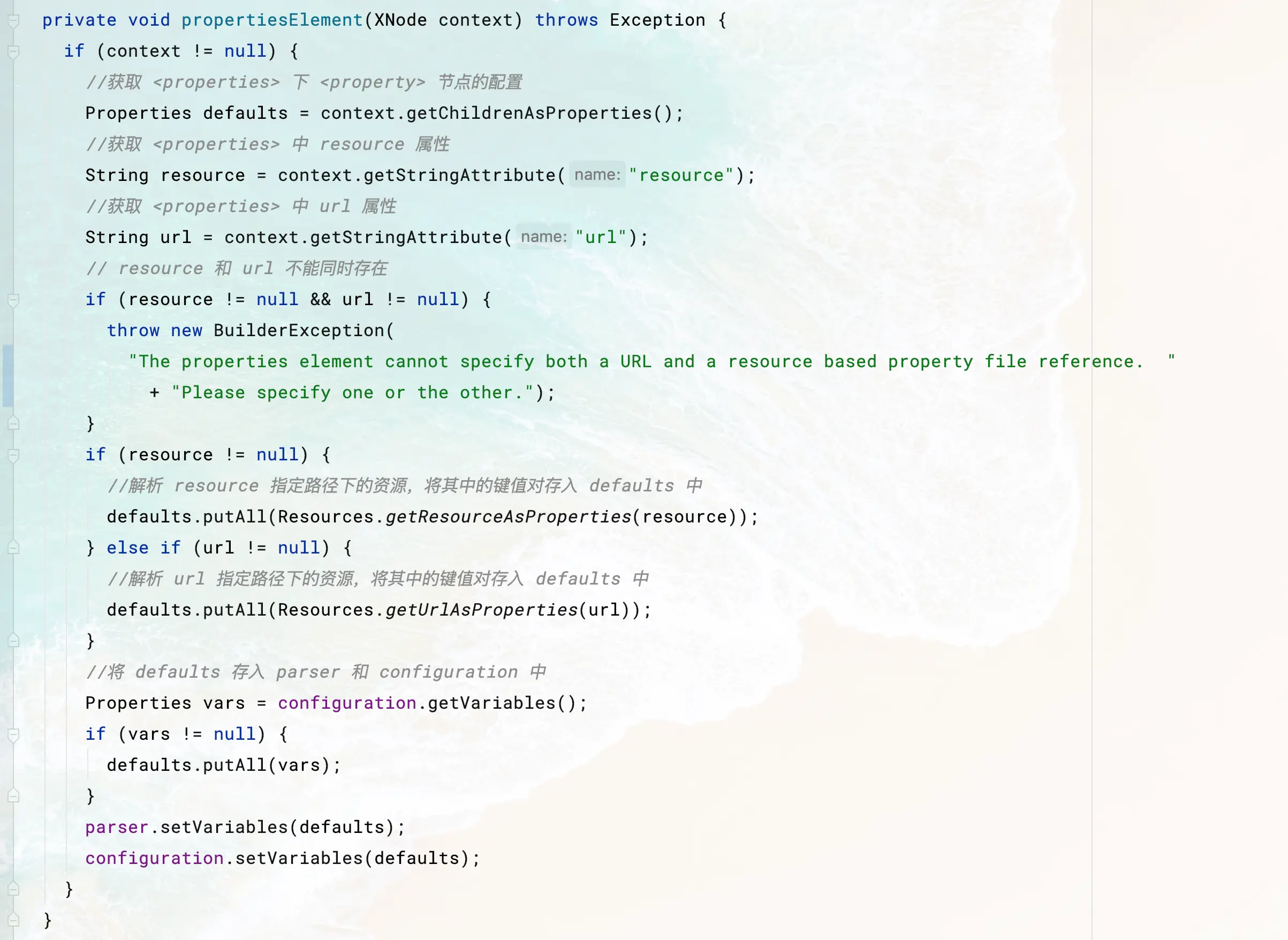

propertiesElement

propertiesElement 方法用来获取 mybatis-config.xml 中 <properties> 标签中配置的键值对，包括引入的配置文件中的键值对。

方法步骤如下：

  • 获取 properties 子节点 property 下所有键值对
  • 获取 properties 标签中的 url 或者 resource 属性指定资源中的键值对（两个属性只能存在一个）
  • 将获取到的键值对集合放入 XMLConfigBuilder 类的 configuration 和 parser 变量中。
settingsAsProperties

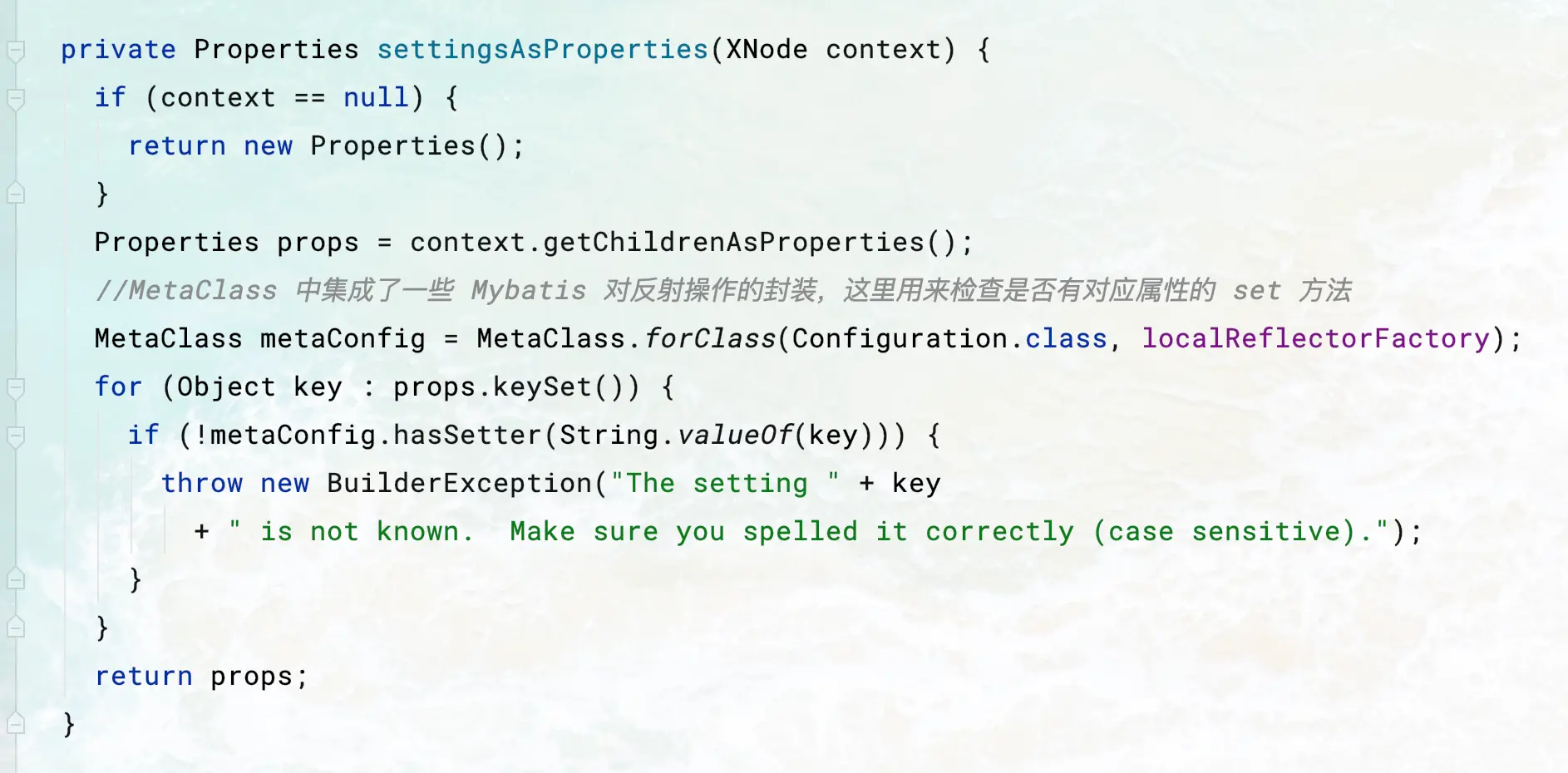

settingsAsProperties

settingsAsProperties 会解析 settings 标签下一些配置的值，例如常用的 mapUnderscoreToCamelCase、useGeneratedKeys 等配置。

方法步骤：

  • 获取 settings 标签下所有的键值对
  • 获取 Configuration 类对应的 MetaClass （Mybatis 封装的反射工具类，包括了该类的各种元数据信息）
  • 通过 metaConfig 判断 Mybatis 是否支持 setting 标签中的配置的 key，不支持直接抛出异常
  • 返回 settings 下的键值对集合
typeAliasesElement

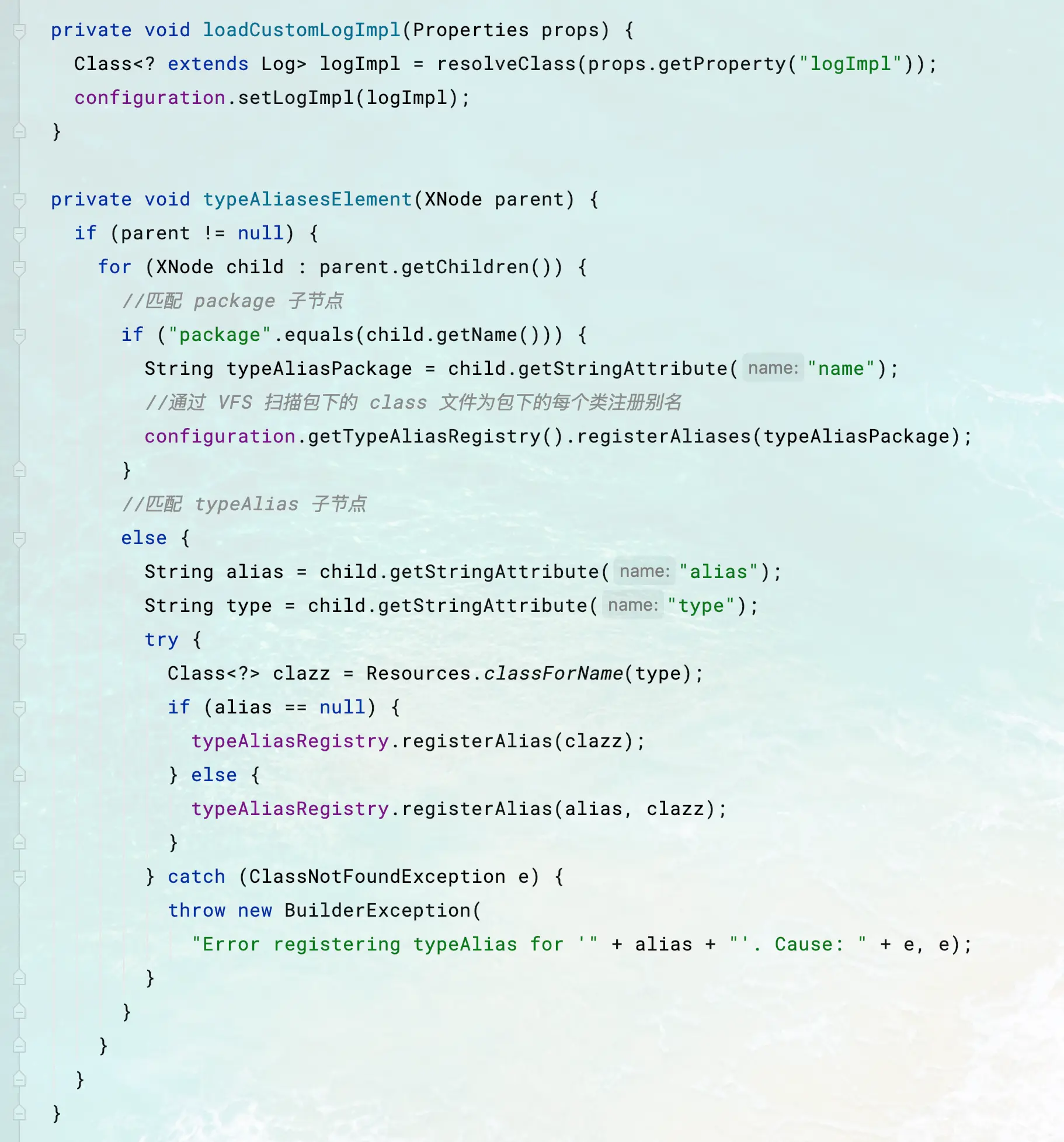

typeAliasesElement

typeAliasesElement 方法用来获取 mybatis-config.xml 中 typeAliases 配置的 typeAlias。

方法步骤为：

  • 获取 typeAliases 的子标签
  • 解析子标签
    • 解析 package 标签
    • 解析 typeAlias 标签
  • 为类注册别名

typeAliases 标签下有两种子标签：typeAlias 和 package 。

实际上， package 标签的解析过程会包括 typeAlias 中属性的解析过程，所以我直接分析 package 标签的 typeAlias 获取过程即可。

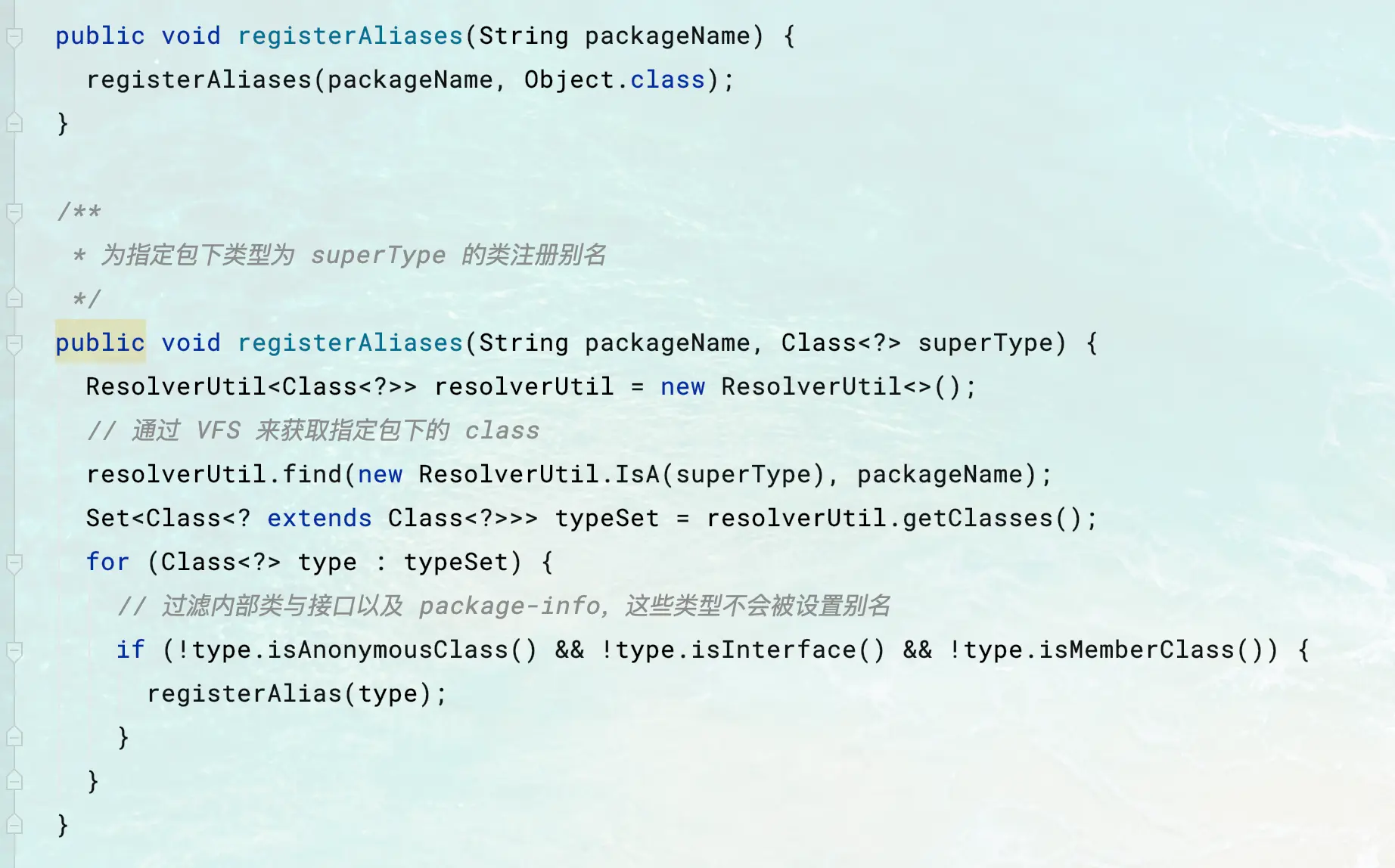

registerAliases

registerAliases 方法的步骤如下：

  • 调用 Mybatis io 包下的 ResolverUtil 类的 find 方法，借助 VFS 找到指定包下的 class 文件
  • 遍历获取到的每个类，过滤内部类、接口以及匿名类，调用别名注册方法 registerAlias

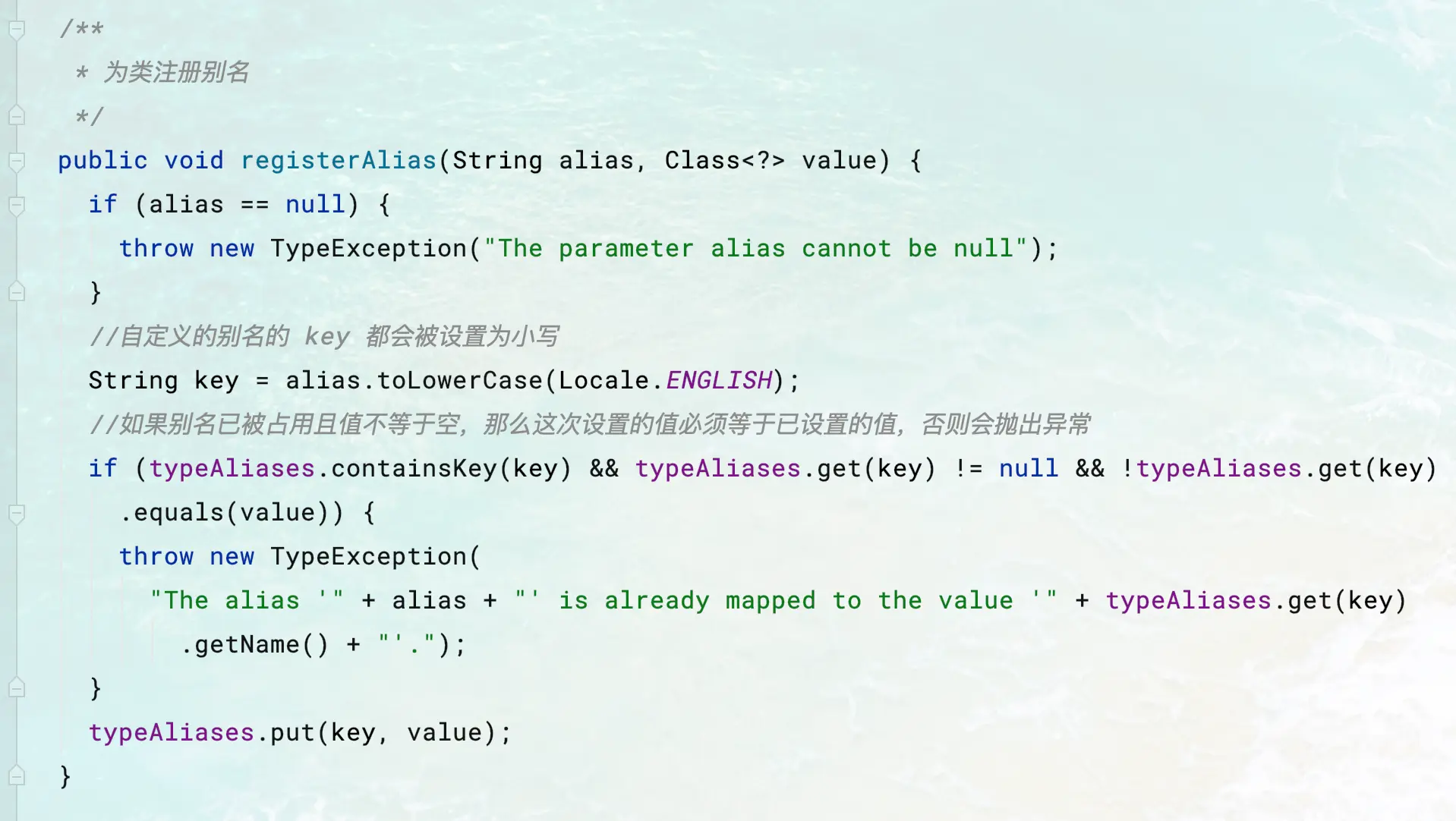

registerAlias

该方法会将自定义的别名设置为小写，并判断别名是否有对应值，如果没有，则注册成功。

pluginElement

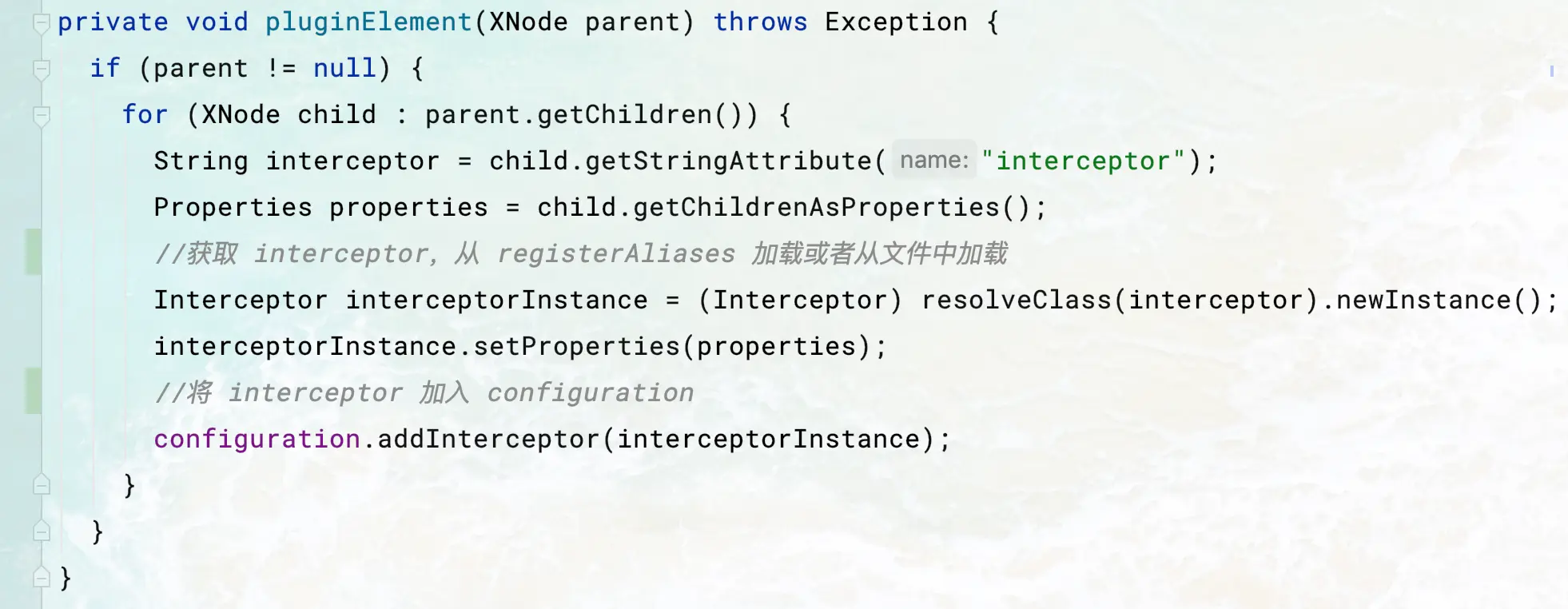

pluginElement

pluginElement 方法会加载自定义的插件。

该方法步骤如下：

  • 遍历 plugins 下 plugin 节点
  • 获取 plugin 节点 interceptor 属性值，并根据属性值加载对应类。（此时别名已经加载完，所以该方法会先判断属性值是否为别名。若不是，则用 Resources 类加载对应的类文件。
  • 为 interceptor 加载设置的属性，并将 interceptor 加入 configuration 中。
objectFactoryElement

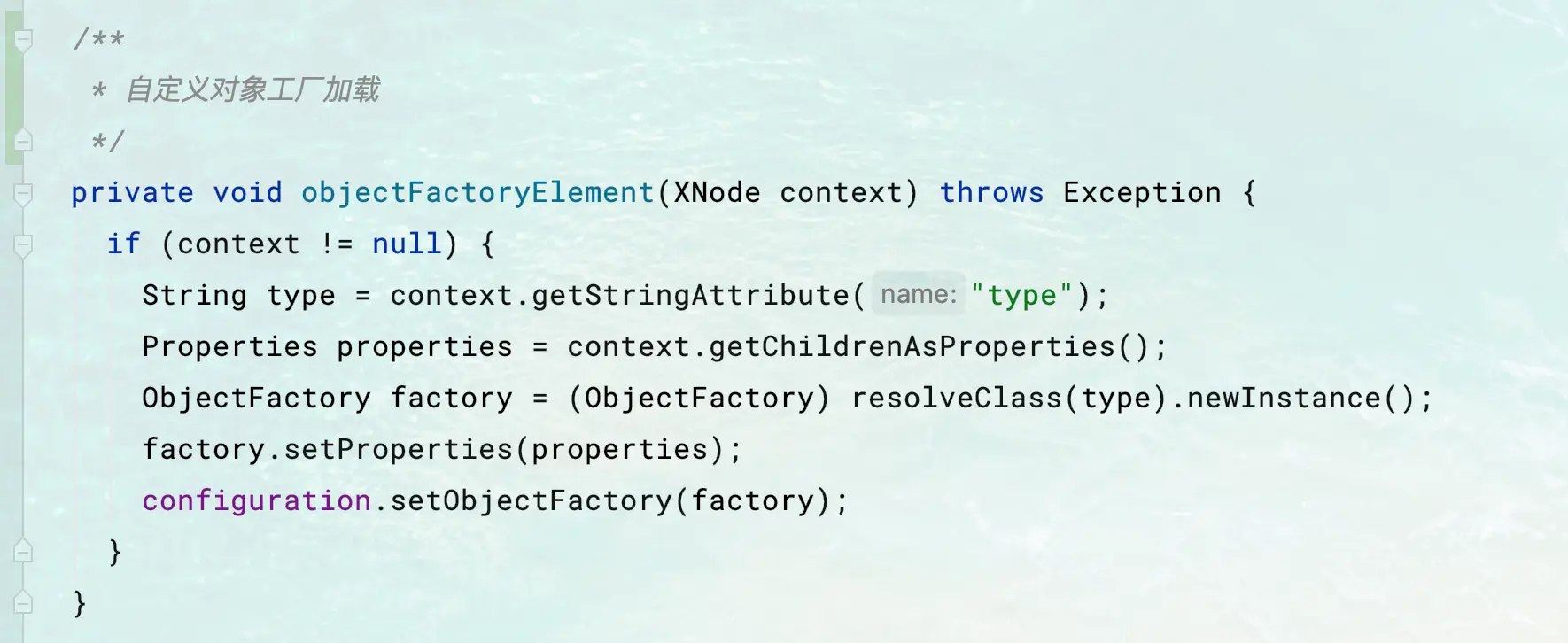

objectFactoryElement

这个配置实际用的不多，主要是用来覆盖默认对象工厂的对象实例化行为，可以创建符合自己需求的对象。

objectFactoryElement 方法的过程和 pluginElement 过程完全一致。只不过获取的属性为 type。

objectWrapperFactoryElement

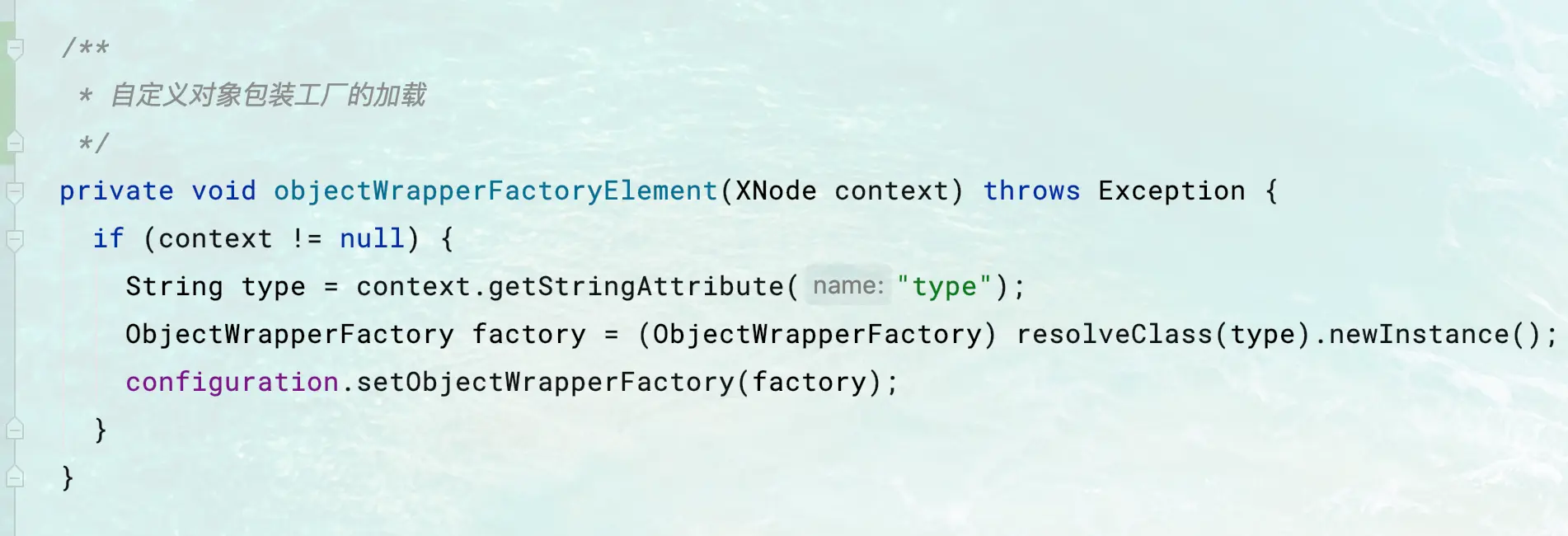

objectWrapperFactoryElement

objectWrapperFactoryElement 方法与 objectFactoryElement 一致，只不过创建的对象变成了 ObjectWrapper，该类对对象属性操作提供了包装好的方法。

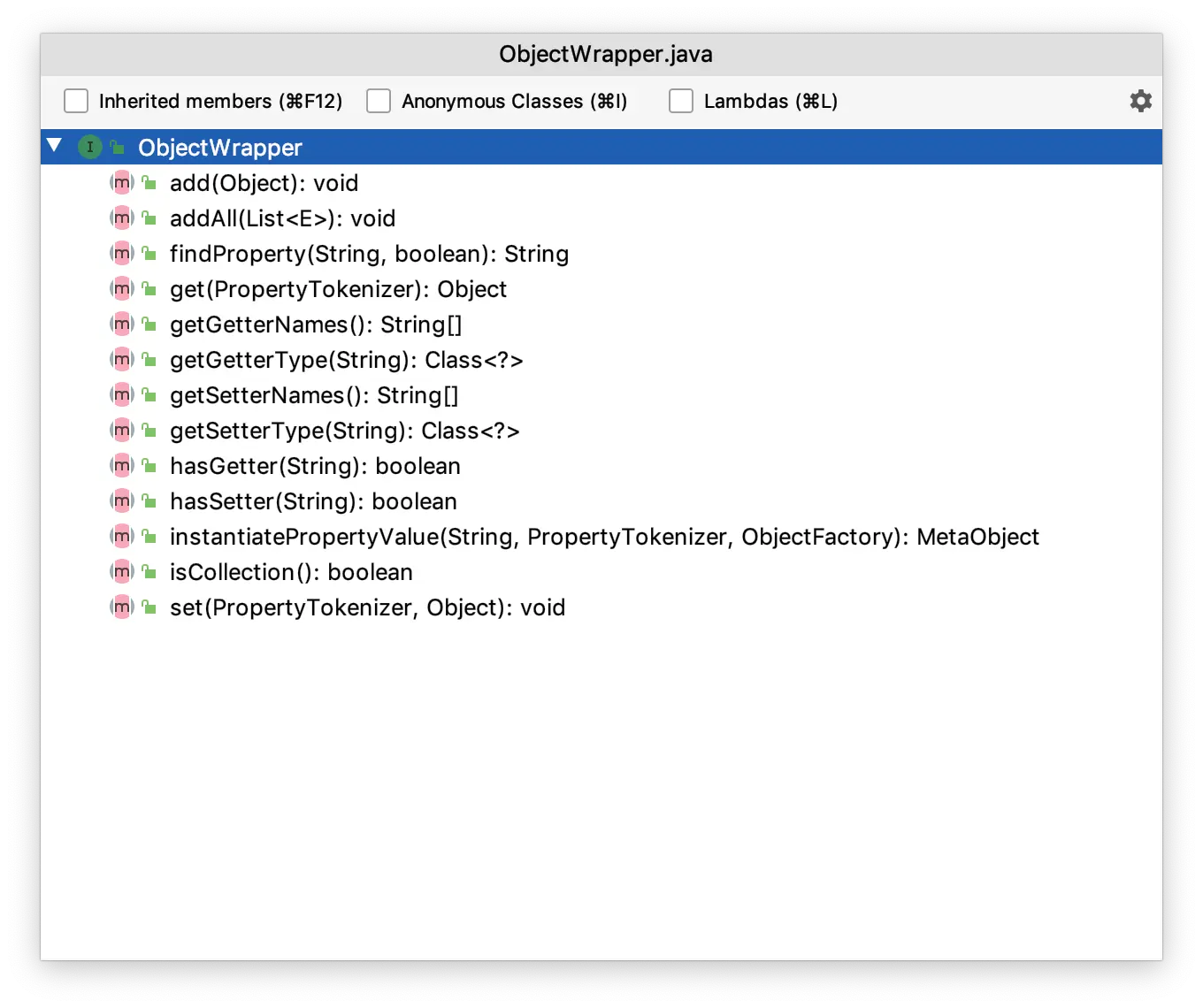

ObjectWrapper

reflectorFactoryElement

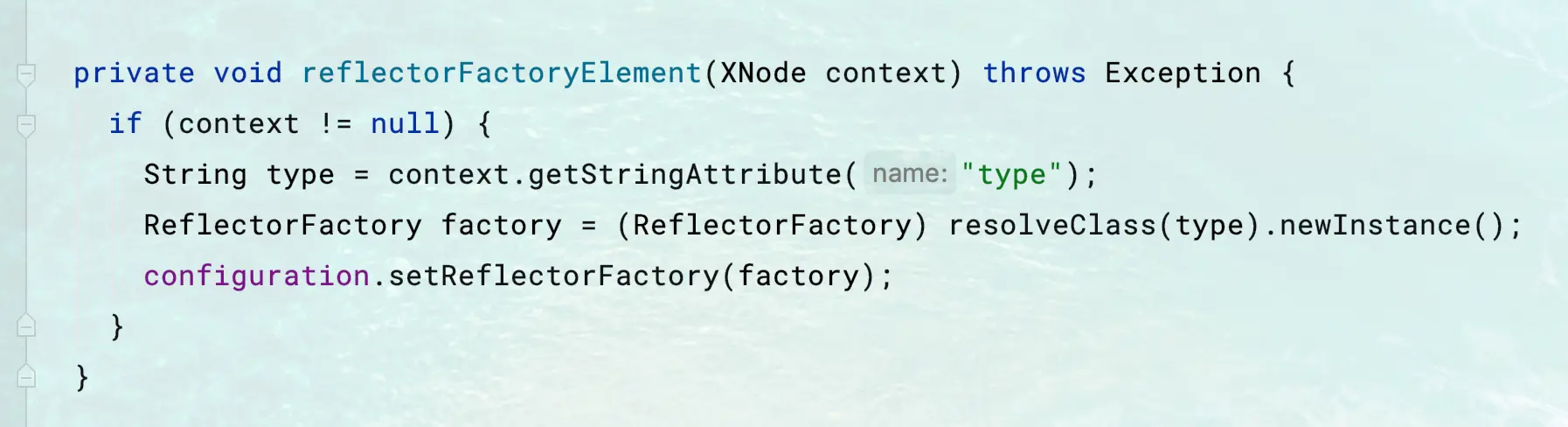

reflectorFactoryElement

reflectorFactoryElement 方法同 objectWrapperFactoryElement 一样，会创建一个关于对象元信息的类 Reflector，该类也是封装了类元信息的一些反射方法。

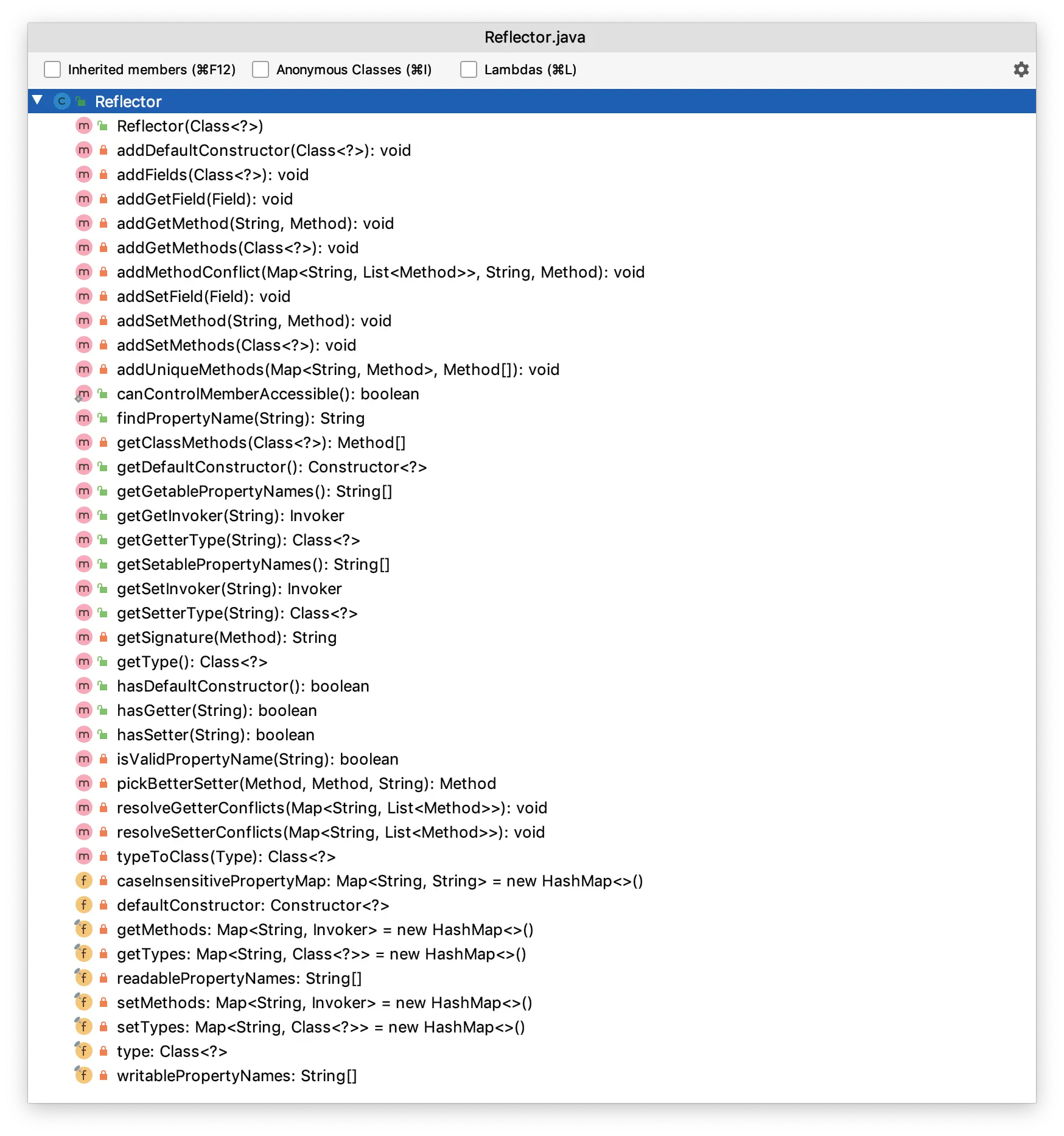

Reflector

settingsElement

settingsElement 将 settings 下的配置加载到 configuration。

因为其中有很多与 SQL 相关的配置项，所以需要加载 SQL 连接信息之前加载到 configuration 中。

environmentsElement

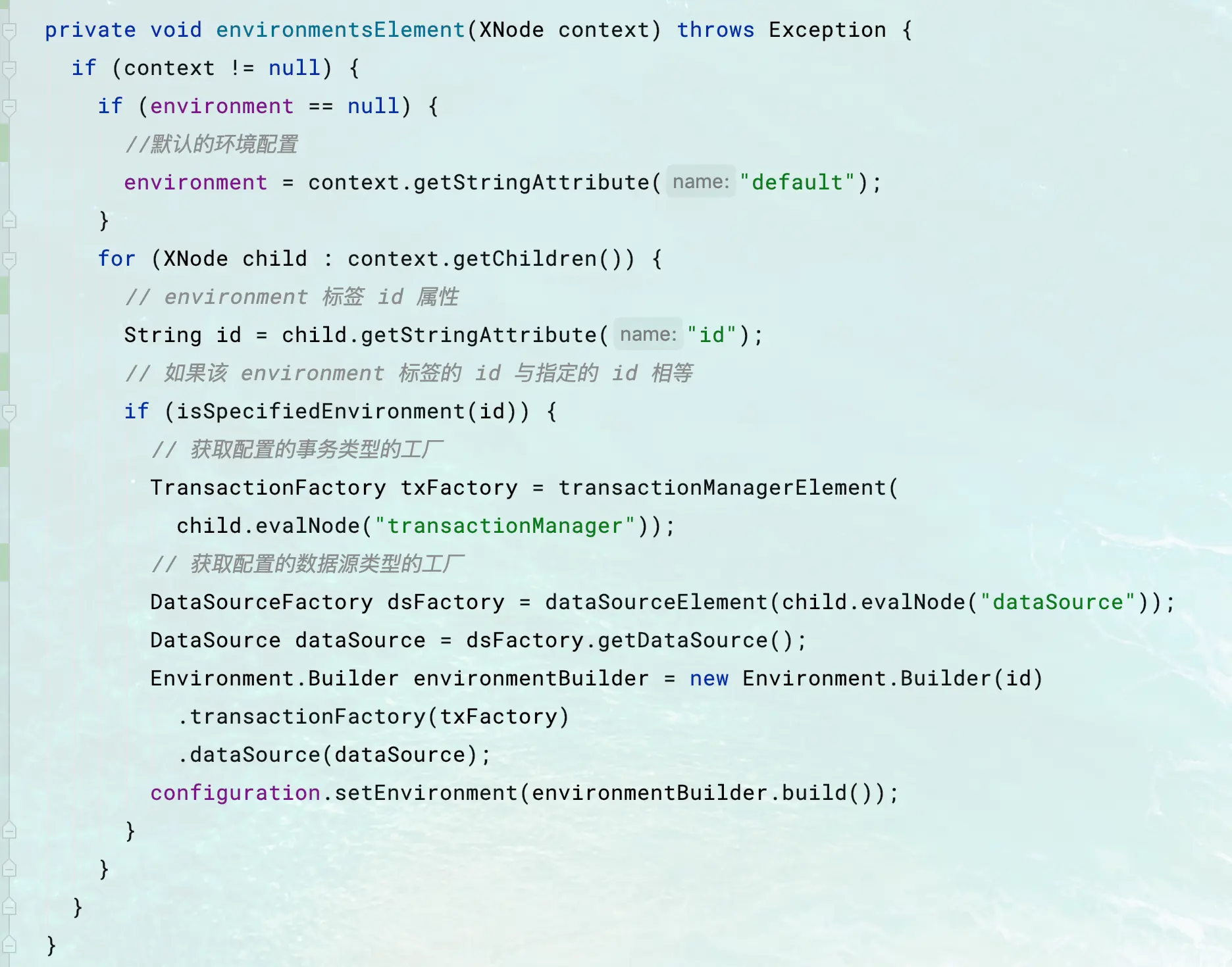

environmentsElement

environmentsElement 方法会解析 mybatis-config.xml 中关于数据库连接的配置。

environments 下可以存在多个 environment 标签，但是 Mybatis 只会加载 id 等于 environments 的 default 属性值的 environment。

主要的步骤为：

  • 获取默认环境 id
  • 遍历 environment，只有 id 与默认 id 相等，才进入后续流程
  • 解析 transactionManager 标签获取指定事务类型的工厂，解析 dataSource 标签获取指定数据源类型的工厂
  • 根据上述工厂构建 Environment 放入 configuration
databaseIdProviderElement

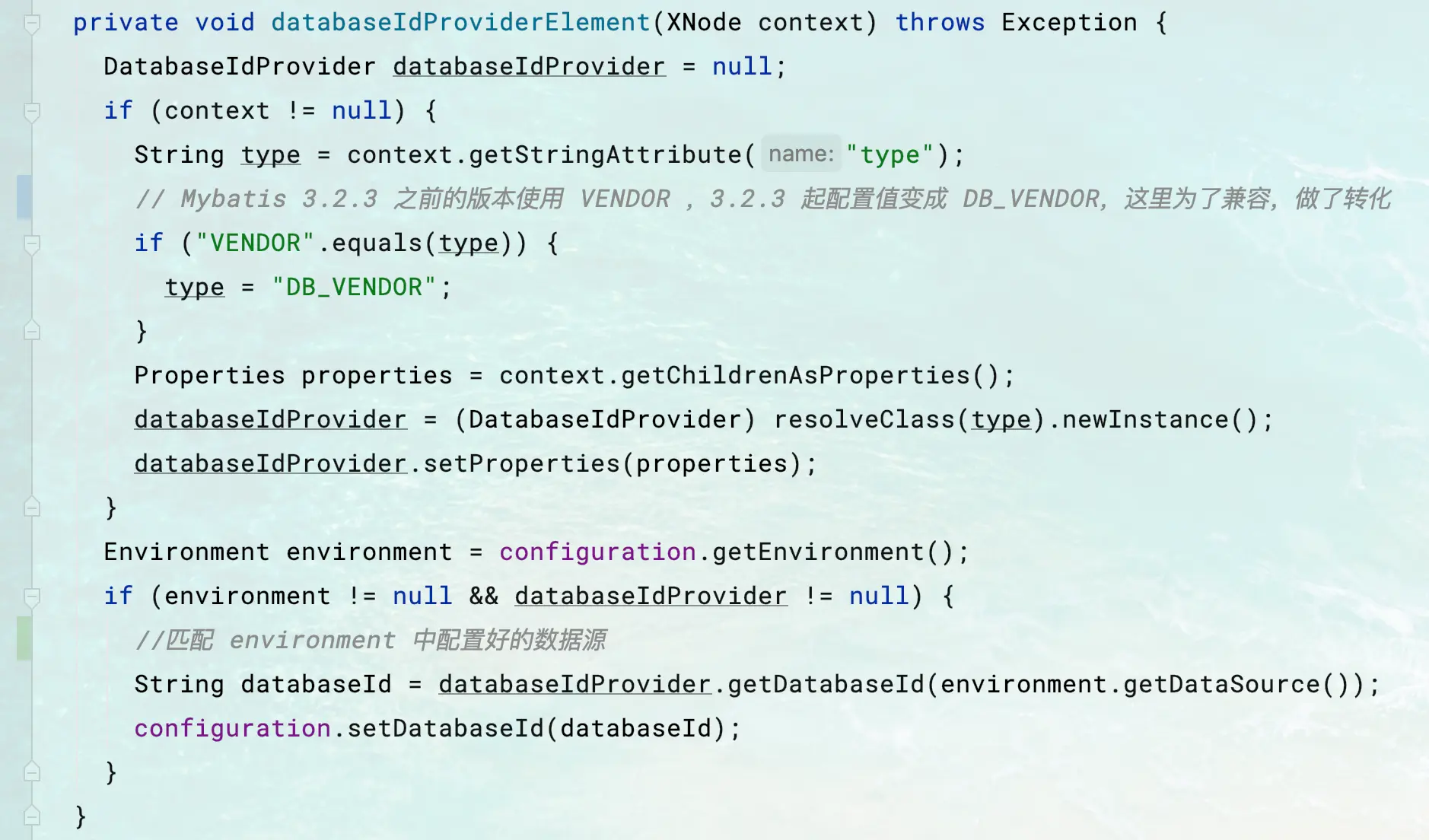

databaseIdProviderElement

databaseIdProviderElement 方法用来解析多数据源配置。

该方法步骤为：

  • 获取 databaseIdProvider 标签 type 属性值对应的 DatabaseIdProvider
  • 获取 configuration 中的数据库连接信息
  • 连接数据库，获取数据库的产品名，与 databaseIdProvider 标签下的子标签的 name 属性匹配
  • 将匹配上的 name 对应的 value 设置为 databaseId 并放入 configuration 中
typeHandlerElement

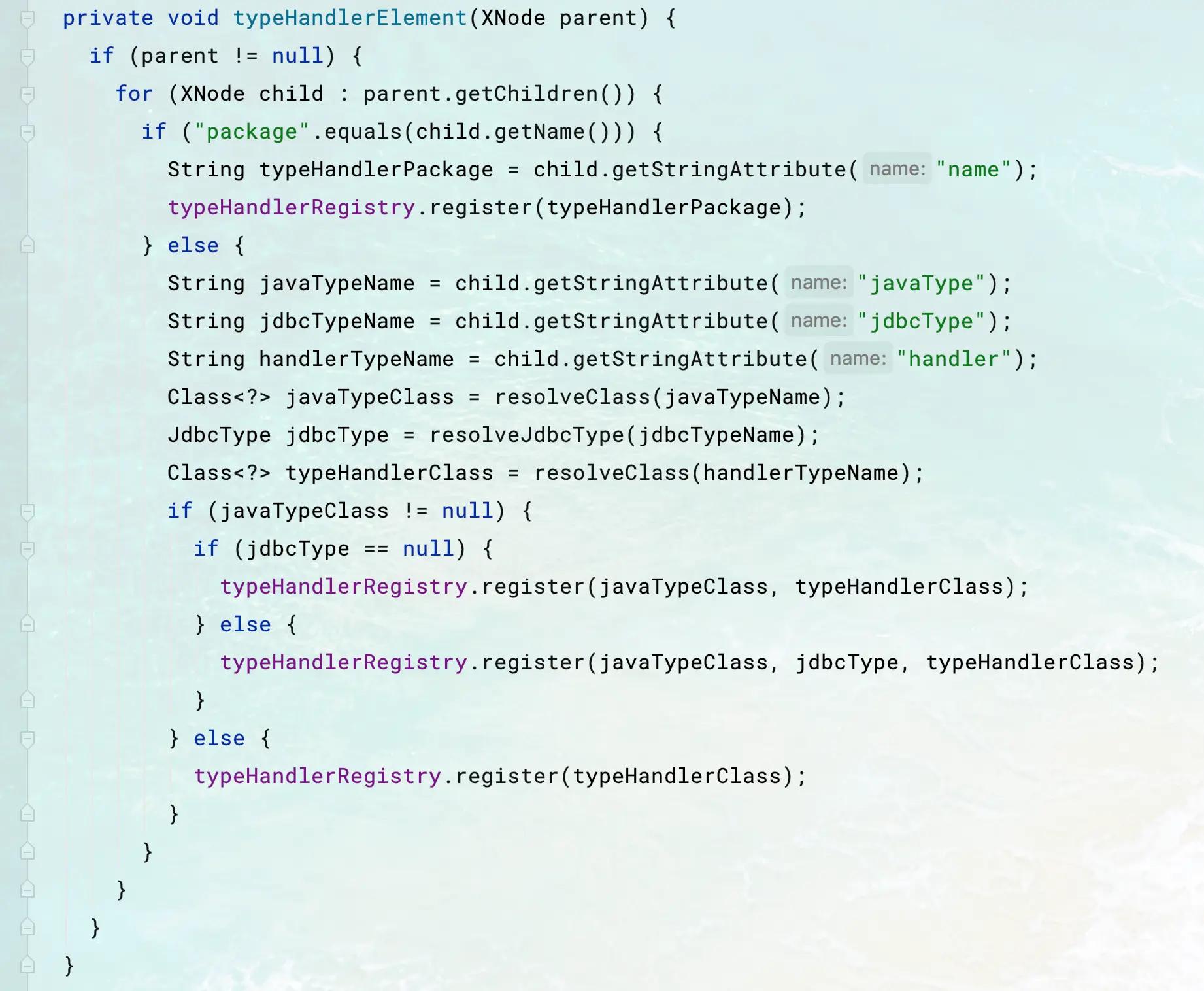

typeHandlerElement

typeHandlerElement 方法用来注册自定义 typeHandler。

整个方法流程与 typeAliases 类似，只是最后存放配置的容器不同，此处不再说明。

mapperElement

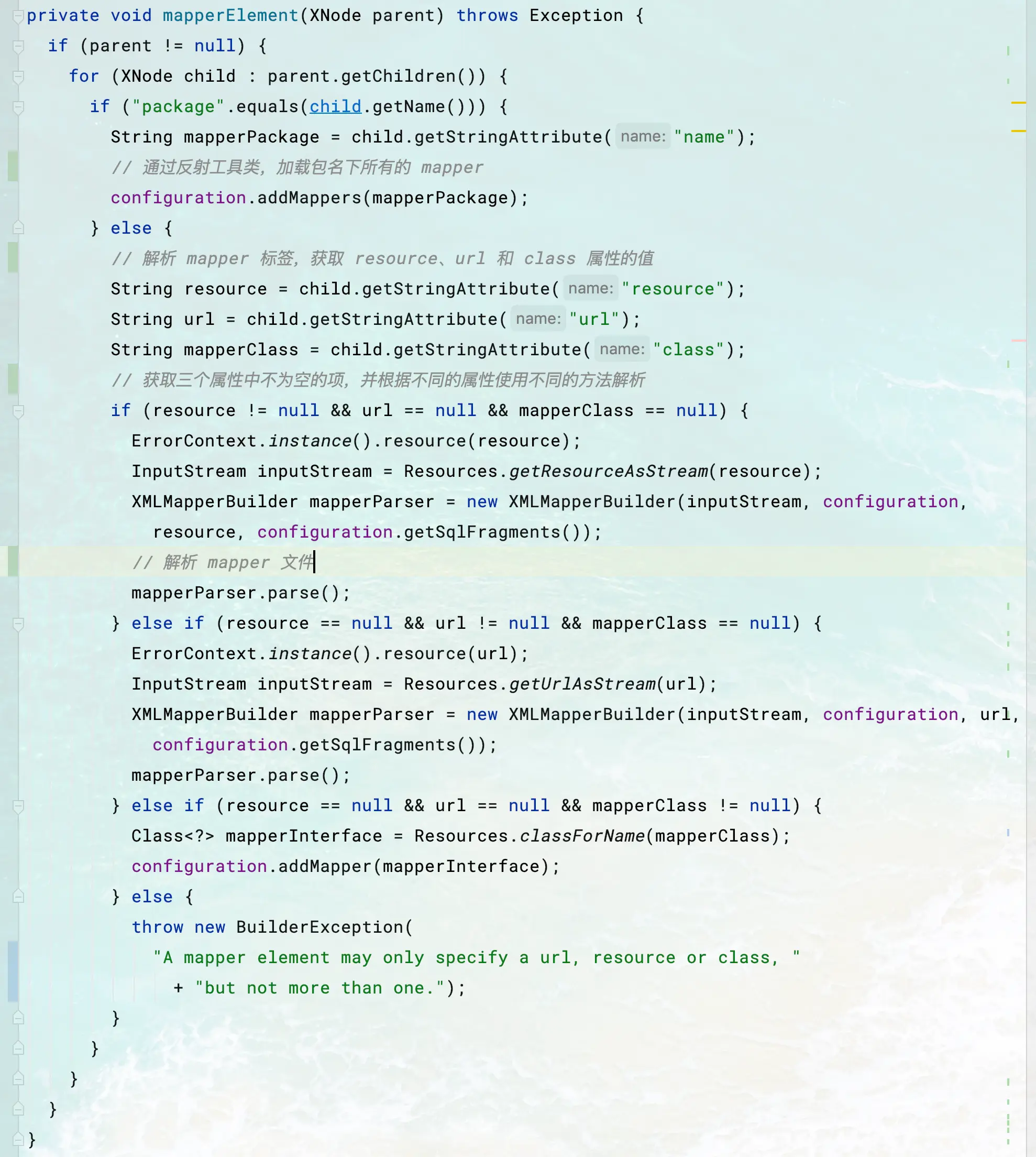

mapperElement

mapperElement 方法用于解析 *Mapper.xml 配置文件或 *Mapper 接口。

该方法主要步骤为：

  • 遍历 mappers 下每个节点
  • 根据子标签类型来解析
    • 如果子标签为 package， 则扫描包下的所有接口
    • 如果子标签为 mapper，获取 resource、url和 class 中不为空的属性值，然后根据具体属性进行对应的解析
  • 使用 MapperBuilder 的 parse 方法解析对应的 XML 或者接口类

Mapper 映射配置会在后续详解。

至此，mybatis-config.xml 中的配置已全部加载完成

补充

占位符加载

在解析 environments的模块，mybatis-config.xml 中的配置是这样，用到了占位符方便动态替换数据源的连接信息。

<dataSource type="POOLED">
    <property name="driver" value="${driver}"/>
    <property name="url" value="${url}"/>
    <property name="username" value="${username}"/>
    <property name="password" value="${password}"/>
</dataSource>

在解析占位符之前，存放键值对的文件已经被加载过，键值对存放在 XMLConfigBuilder 的 variables 属性和 XPathParser 的 variables 属性中。

接下来分析这些占位符是何时以及怎样被替换的。

从 environmentsElement 开始

environmentsElement

可以看到，该方法在获取数据源工厂时解析了 dataSource 节点，之后调用 dataSourceElement 方法处理该节点。

DataSourceFactory dsFactory = dataSourceElement(child.evalNode("dataSource"));

进入 DataSourceElement 方法。

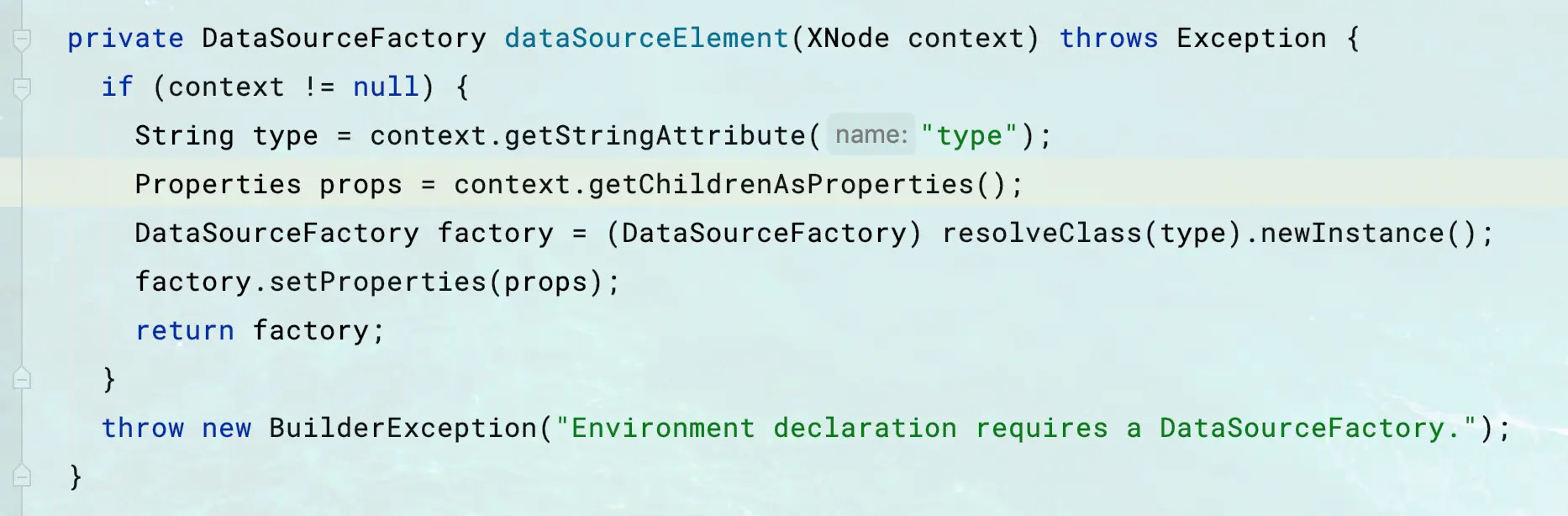

DataSourceElement

这里调用了 getChildrenAsProperties 方法来解析 datasource 标签下的子标签

Properties props = context.getChildrenAsProperties();

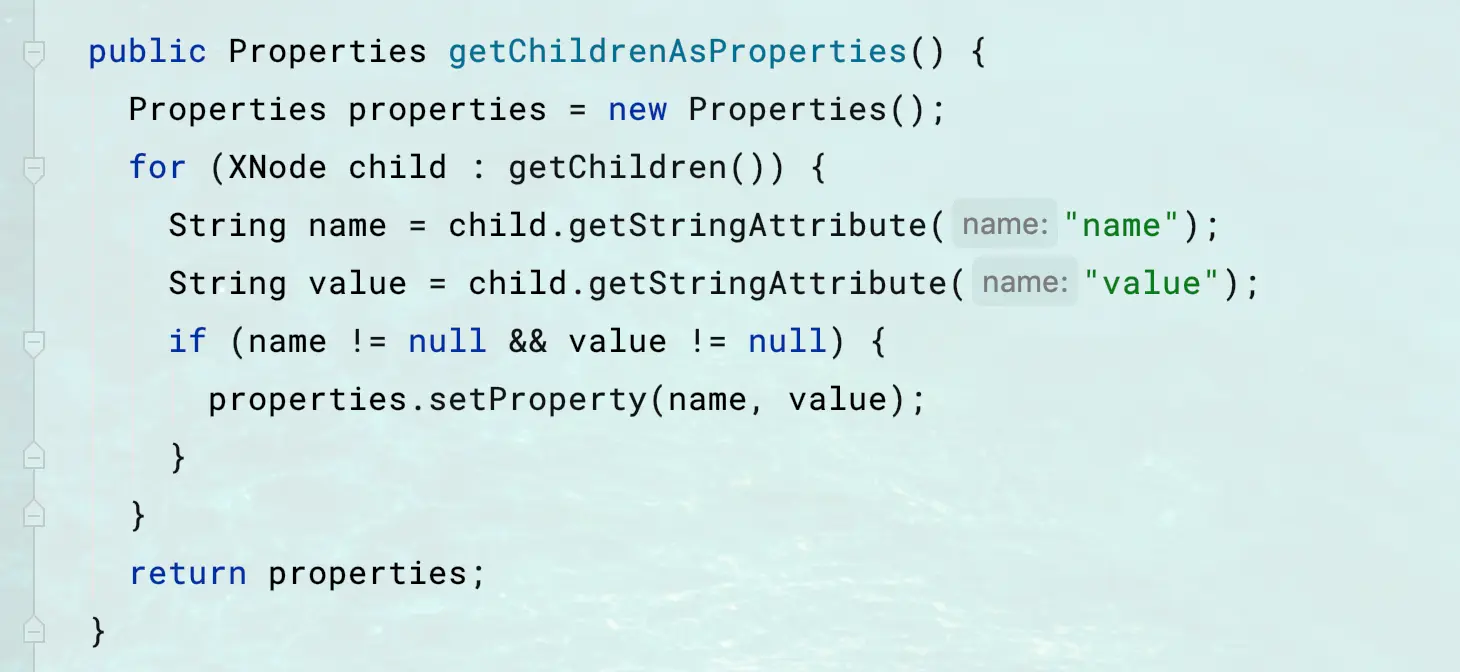

getChildrenAsProperties

这里通过 getChildren 方法获取了 datasource 下的所有子元素（此处，占位符已经被替换；和 JavaScript 的 DOM 一样，文本节点也会被获取）。跟踪进 getChildren 方法。

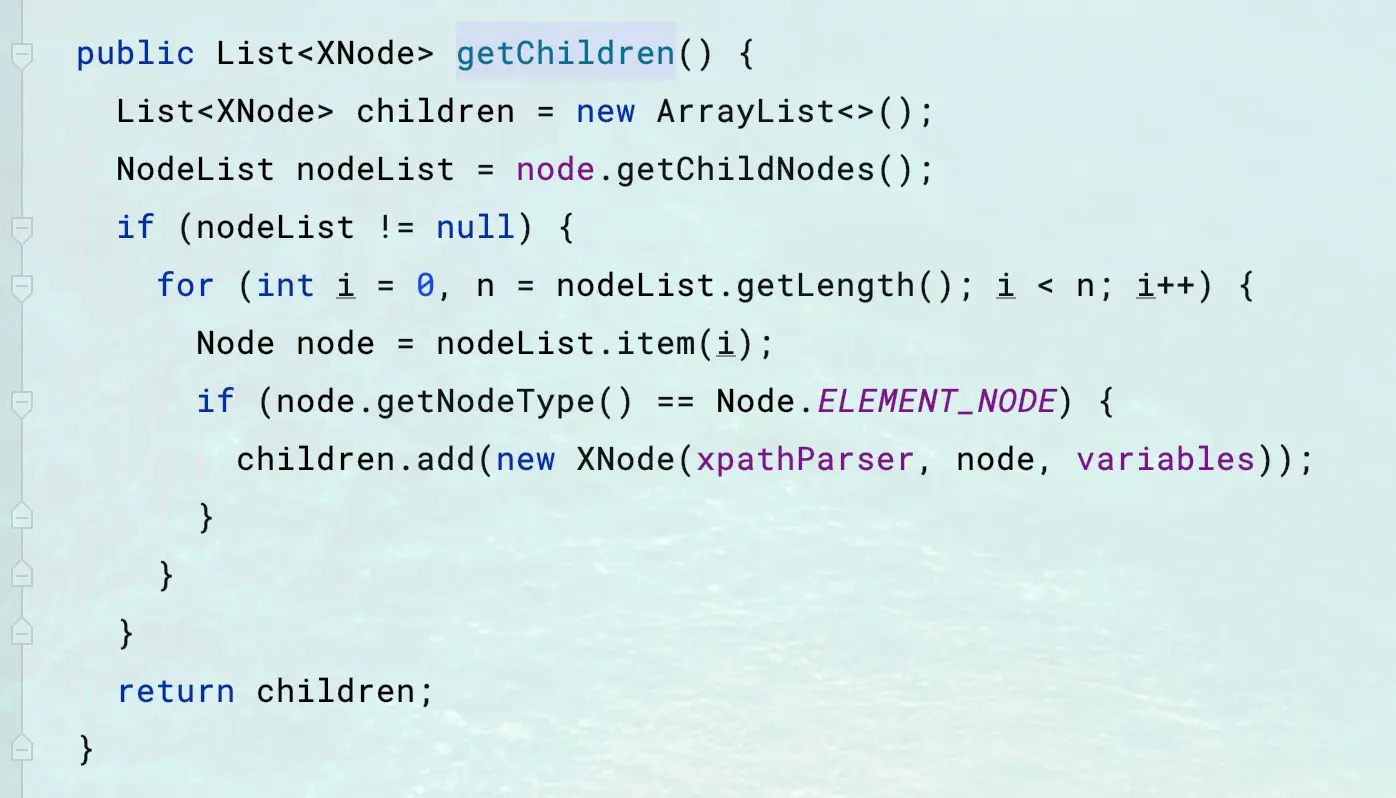

getChildren

getChildren 方法调用了 getChildNodes 得到了所有子元素。之后遍历该节点的子元素，如果子元素节点类型为 ELEMENT_NODE（元素节点），则构造 XNode 类型的节点，加入返回给 getChildrenAsProperties 方法的集合中。

此处特意构造 XNode 类型的节点而不是直接返回 Node 类型的节点 ，是因为在构造 XNode 节点的过程中，做了动态值的替换。可以看到，在调用 XNode 构造方法时，将存放资源文件中键值对的变量 variables 作为参数传递给了 XNode。

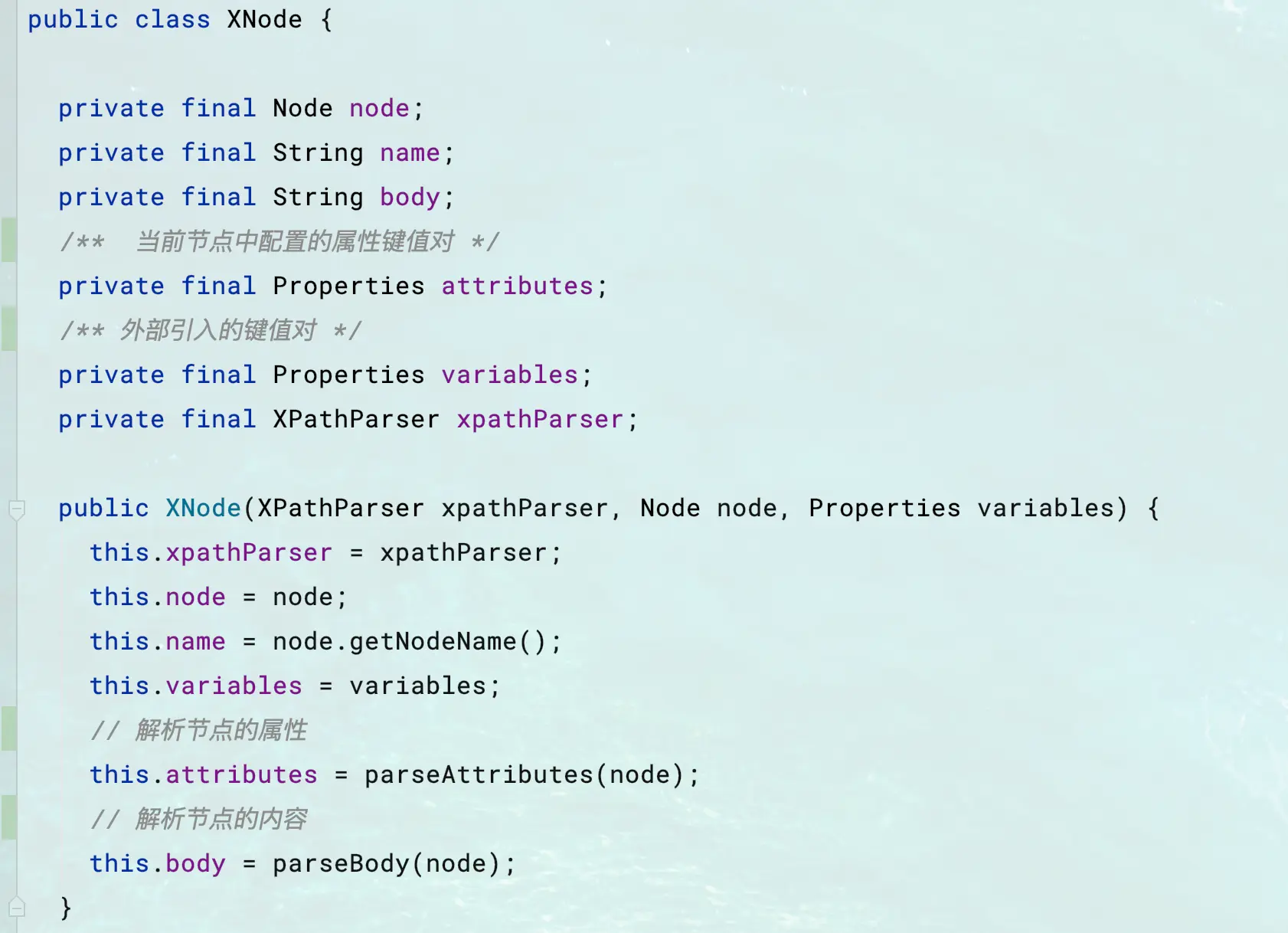

XNode

前文中，当得到了一个元素节点时，例如 <property name="driver" value="${driver}"/>，会调用该构造函数，在该构造函数中，会解析节点的属性和节点的内容体。占位符占用的即是节点的一个属性。

所以我们进入 parseAttributes 方法。

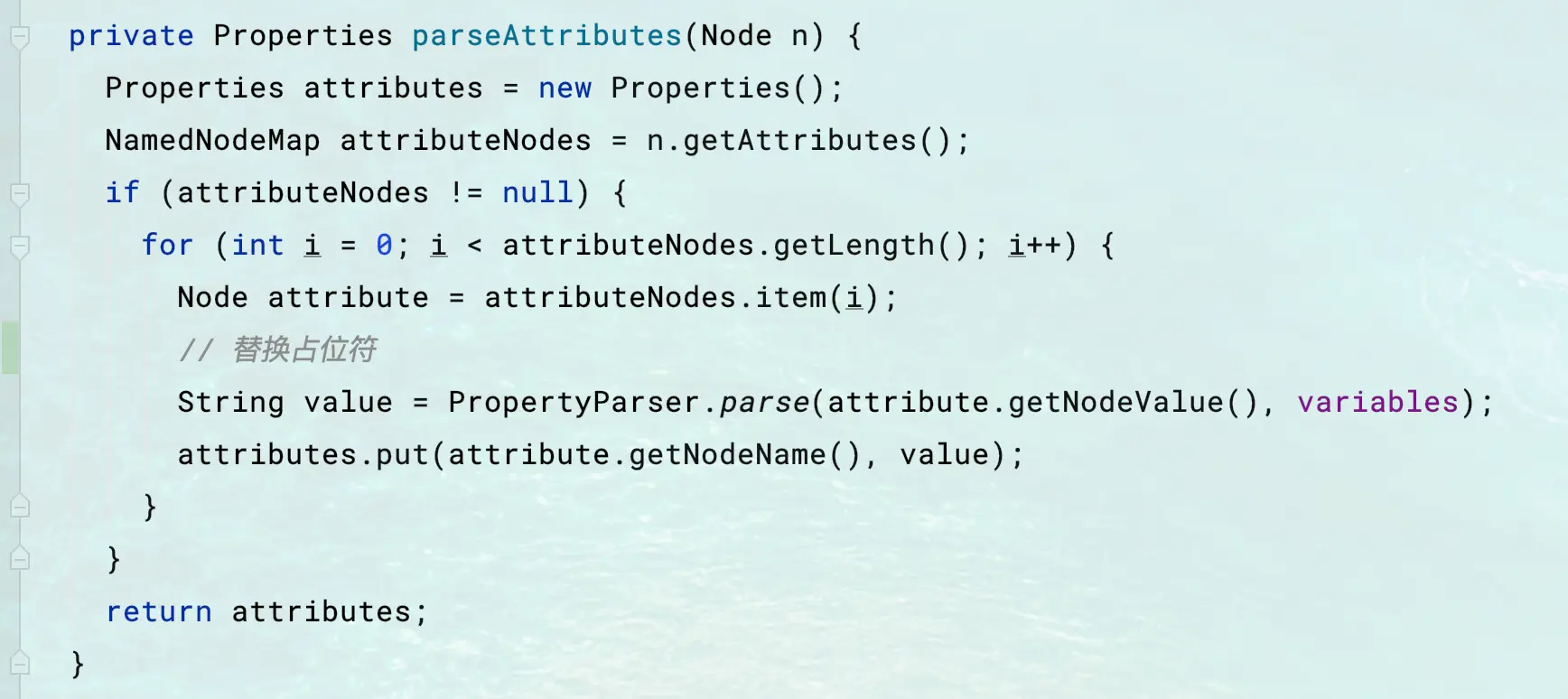

parseAttributes

该方法内，会遍历节点的所有属性，调用 PropertyParser 的 parse 方法替换占位符。

终于进入到替换占位符的核心方法了。

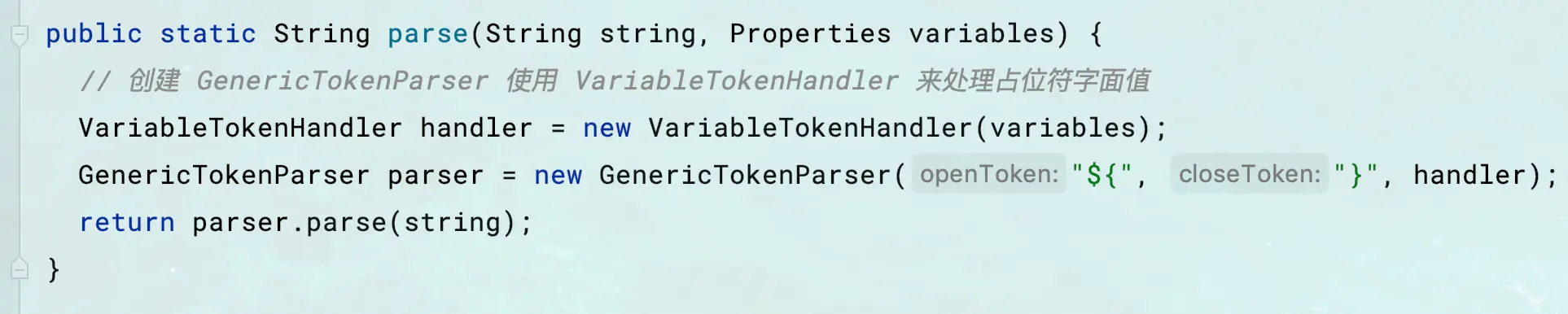

parse

该方法里，构造了变量符号处理器 VariableTokenHandler ，并传给给通用符号解析器 GenericTokenParser，这里直接将变量的开始符号设置为 ${，结束符号为 }，与我们的占位符 ${driver} 一致。

之后调用 parse 方法替换占位符。

public String parse(String text) {
    if (text == null || text.isEmpty()) {
      return "";
    }
    // 找占位符开始标记
    int start = text.indexOf(openToken);
    if (start == -1) {
      return text;
    }
    char[] src = text.toCharArray();
    int offset = 0;
    // 用来记录解析后的字符串
    final StringBuilder builder = new StringBuilder();
    // 记录占位符的字面值。假设动态值为 ${val}，则 expression = val
    StringBuilder expression = null;
    while (start > -1) {
      // 如果 openToken 前面有转义符
      if (start > 0 && src[start - 1] == '\\') {
        // 不解析该占位符字面值，直接获取去掉转义符后的值
        builder.append(src, offset, start - offset - 1).append(openToken);
        offset = start + openToken.length();
      }
      // 如果 openToken 前面无转义符
      else {
        if (expression == null) {
          expression = new StringBuilder();
        } // 如果之前找到过占位符字面值，这次将它清空
        else {
          expression.setLength(0);
        }
        builder.append(src, offset, start - offset);
        offset = start + openToken.length();
        int end = text.indexOf(closeToken, offset);
        while (end > -1) {
          // 找到占位符结束标记
          // 如果这个结束标记前有转义符，则结果中直接拼上去掉转义符后的字符串，重新查找 占位符结束标记
          if (end > offset && src[end - 1] == '\\') {
            expression.append(src, offset, end - offset - 1).append(closeToken);
            offset = end + closeToken.length();
            end = text.indexOf(closeToken, offset);
          }
          // 找到的占位符结束标记前无转义符，则将 openToken 与 closeTokenlse 之间的字面值赋给 express，等待后续解析
          expression.append(src, offset, end - offset);
          break;
        }

        // 如果没有找到与 openToken 对应的 closeToken，则直接将全部字符串作为结果字符串返回
        if (end == -1) {
          builder.append(src, start, src.length - start);
          offset = src.length;
        } else {
          // 使用特定的 TokenHandler 获取占位符字面值对应的值
          builder.append(handler.handleToken(expression.toString()));
          offset = end + closeToken.length();
        }
      }
      // 当 offset 后没有 openToken 时，跳出 while 循环
      start = text.indexOf(openToken, offset);
    }
    // 拼接 closeToken 之后的部分
    if (offset < src.length) {
      builder.append(src, offset, src.length - offset);
    }
    return builder.toString();
  }

这个方法很长，但是算法都很容易理解。而且 Mybatis 在源码的 test 包下提供了很多测试类，其中就包括 org.apache.ibatis.parsing.GenericTokenParserTest。运行里面的单元测试来理解这一段方法很容易。

在解释方法流程之前，先详细说明该方法中的几个变量：

  • offset：用来标记文本中已被解析到的位置
  • builder：记录已被解析的字符串
  • express：记录占位符中的变量

另外，如果占位符的开始符号与结束符号之前有转义符，那么该符号不会被识别成占位符。

用文字简单解释一下流程：

  1. 首先获取文本中占位符开始符号 ${ 出现的位置 start。

  2. 如果有获取到，判断符号前一位是不是转义符 \

    2.1 如果是，则将 offset 到 ${ 的字符串都拼接到已处理字符串 builder 中，且将 offset 移动到 start +openToken.length() 位置。进入第 7 步。

    2.2 如果不是，转义符，说明此处为占位符的开始。进入第 3 步。

  3. 寻找结束符号 } 出现的位置 end

    3.1 如果找到，继续第 4 步

    3.2 找不到，进入第 5 步

  4. 判断符号前一位是不是转义符 \

    4.1 如果是，将 offset 到 end 的值都放入 express 中，标记为占位符中的变量，offset 移动到 end + closeToken.length() 处。进入第 3 步，继续寻找结束符。

    4.2 如果不是，则将 start 与 end 之间的作为占位符变量传入 express 中。进入第 6 步。

  5. 找不到结束符 }，则将未解析部分全部加入 builder 中，将 offset 设置为 src.length，即标记全部文本都被解析，进入第 9 步。

  6. 调用 VariableTokenHandler 的 handleToken 方法获取占位符变量对应的值，未获取到就返回占位符原来的值。将该值拼接到 builder 中，将 offset 也移动至 end + closeToken.length() 位置。

  7. 调用 start = text.indexOf(openToken, offset) 重新寻找占位符开始位置。

  8. 拼接最后一个占位符结束标记 } 之后的字符串。

  9. 返回已解析字符串 builder.toString()。

流程中调用的 handleToken 方法很简单。类似与在 HashMap 中找一个 key 对应的值。 handleToken 中会有变量存在默认值的情况（在实际开发中，基本上不会开启变量默认值功能）。

至此，占位符替换就完成了。

总结

这篇文章分析了加载 mybatis-config.xml 的过程，涉及到的方法很多，但是方法都不复杂，而且对于一些逻辑稍微复杂的方法，Mybatis 都提供了对应的测试类，使我们更容易理解。

在加载过程中，只详细分析了 parsing 包下的方法，其它模块的作用后续会分析。
