UML时序图

• 时序图概述
• 时序图元素

1. 角色（Actor）
2. 对象（Object）
3. 生命线（Lifeline）
4. 控制焦点（Focus of Control）/激活期(Activation)
5. 消息（Message）

• 例子

时序图（Sequence Diagram）是显示对象之间交互的图，这些对象是按时间顺序排列的。
顺序图中显示的是参与交互的对象及其对象之间消息交互的顺序。

a. 角色（Actor）
系统角色，可以是人、及其甚至其他的系统或者子系统
b. 对象（Object）
对象代表时序图中的对象在交互中所扮演的角色
c. 生命线（Lifeline）
生命线在时序图中表示为从对象图标向下延伸的一条虚线，表示对象存在的时间
d 控制焦点（Focus of Control）/激活期(Activation)
控制焦点是时序图中表示时间段的符号，在这个时间段内对象将执行相应的操作。用小矩形表示
e. 消息（Message）

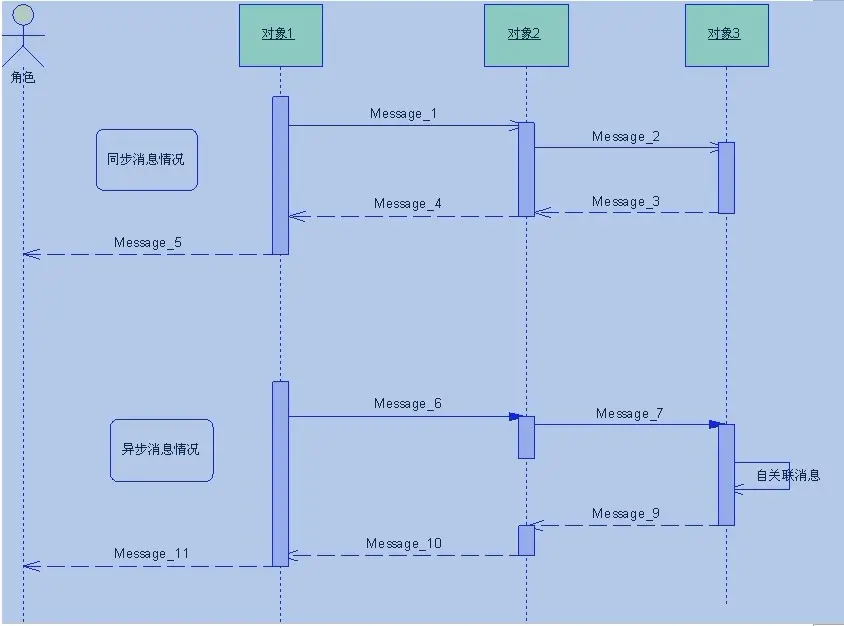

同步消息（Synchronous Message）
消息的发送者把控制传递给消息的接收者，然后停止活动，等待消息的接收者放弃或者返回控制。用来表示同步的意义。同步消息是实心箭头
异步消息（Asynchronous Message）
消息发送者通过消息把信号传递给消息的接收者，然后继续自己的活动，不等待接受者返回消息或者控制。异步消息的接收者和发送者是并发工作的。异步消息是一个半边箭头;
返回消息（Return Message）
返回消息表示从过程调用返回
自关联消息（Self-Message）
表示方法的自身调用以及一个对象内的一个方法调用另外一个方法



同步消息通俗解释：A叫B一起去玩，如若B正在忙，那么A也不去玩，会一直叫B(如同客户端一直向服务器端发请求)，直到B忙完后，A与B一起去玩
异步消息通俗解释: A叫B一起去玩，如若B正在忙，那么A就自己去玩，不在管B。等B忙完后，他再独自找A，最后一起玩
在画时序图时，有请求消息 (同步、异步消息) 时，必须有返回消息
