三分钟上手数据结构作图工具graphvizgraphviz数据结构作图工具应用比较广泛了，很多数据结构都可以使用gv画出

graphviz数据结构作图工具应用比较广泛了，很多数据结构都可以使用gv画出来，比如常见的c语言的结构体、指针、链表等。也可以用来画流程图等常规图示，好用。

安装graphviz

mac os系统可以通过brew进行安装

brew install graphviz

然后就可以使用dot命令行工具了，这个工具就是用来生成图片的

dot语言

graphviz从dot语言生成图形，这个dot语言的语法十分简单，没有复杂的分支判断语句，官方文档参考：graphviz.gitlab.io/_pages/doc/…

声明一个图形

比如4.gv, 包含一个"hello"的图形

digraph {
    hello
}

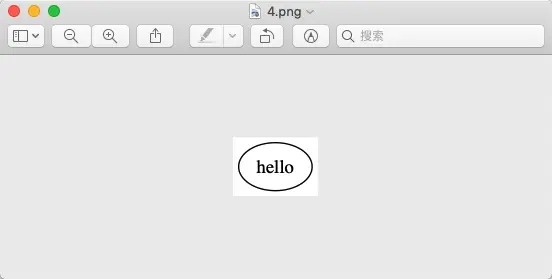

然后执行dot 4.gv -Tpng -o 4.png && open 4.png生成图片，效果如下

可以看到gv默认使用椭圆解释要画的图

调整图形形状

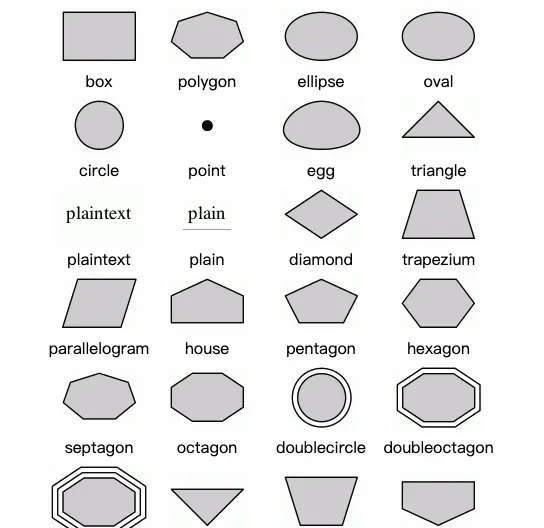

gv支持很多的图形形状，完整列表可以参考https://www.graphviz.org/doc/info/shapes.html 按类别可以分成两类，1是正方形、圆形等几何形状，另一类是表格(Record Node)

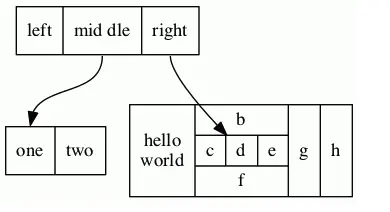

表格(Record Node)

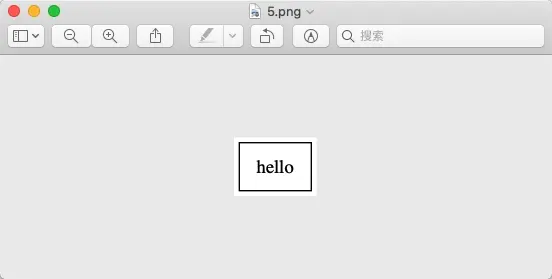

比如把上面"hello"这个椭圆形改成正方形，使用语法shape=box即可

digraph {
    hello [shape=box]
}

效果如下

表格

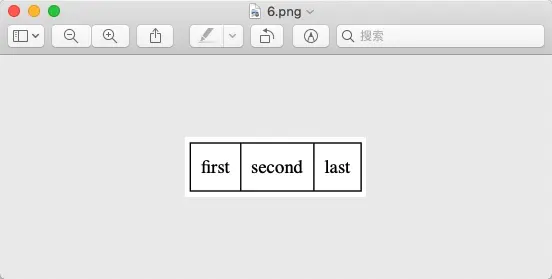

digraph {
    hello [shape=record label="first|second|last"]
}

效果如下

节点关系

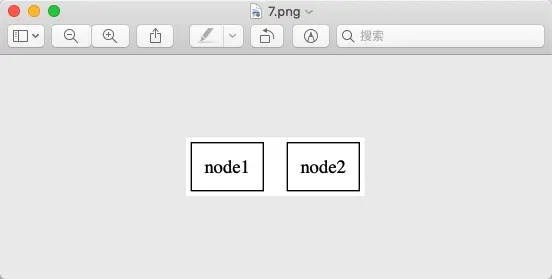

digraph {
    node1 [shape=box]
    node2 [shape=box]
}

下面来表示node1和node2的关系

单向 node1 -> node2

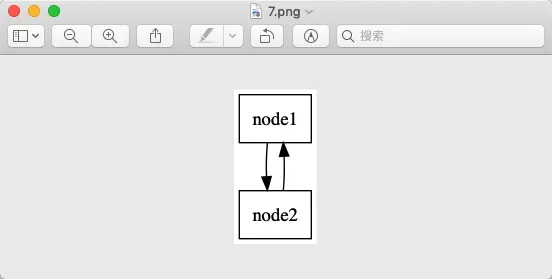

双向 node1 -> node2 node2 -> node1

无明确方向 node1 -- node2

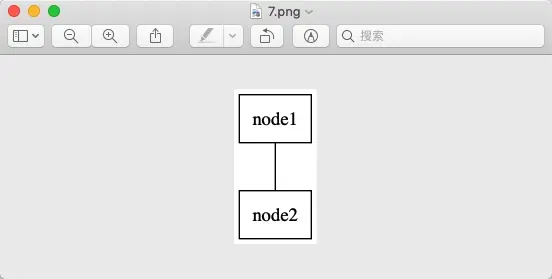

graph {
    node1 [shape=box]
    node2 [shape=box]

    node1 -- node2
}

注意使用无明确方向的连接线必须把图像指定成无向图：graph，一般有方向的使用有向图：digraph

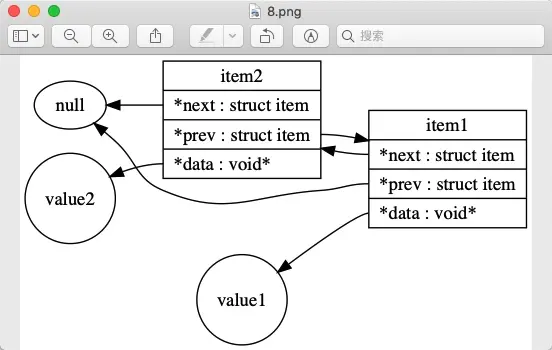

案例-双向链表

digraph G {
    rankdir="RL"
    value1 [
        shape="circle"
        label="value1"
    ]
    value2 [
        shape="circle"
        label="value2"
    ]
    item1 [
        shape="record"
        label="item1|
            <f0> *next : struct item\l|
            <f1> *prev : struct item\l|
            <f2> *data : void* \l"
    ]
    item2 [
        shape="record"
        label="item2|
            <f0> *next : struct item\l|
            <f1> *prev : struct item\l|
            <f2> *data : void* \l"
    ]
    item1:f1 -> null
    item1:f0 -> item2
    item1:f2 -> value1
    item2:f1 -> item1
    item2:f0 -> null
    item2:f2 -> value2
}

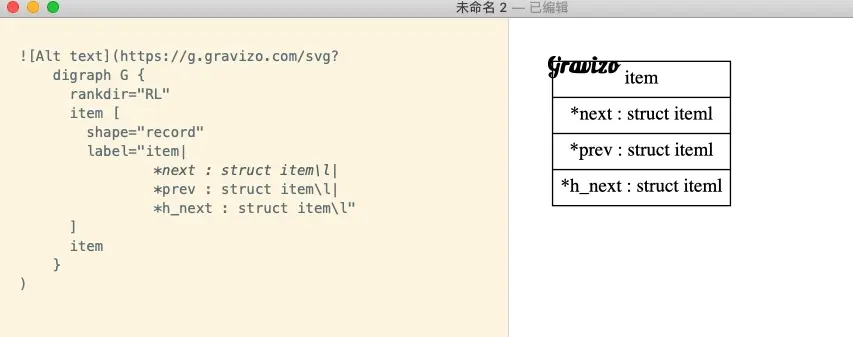

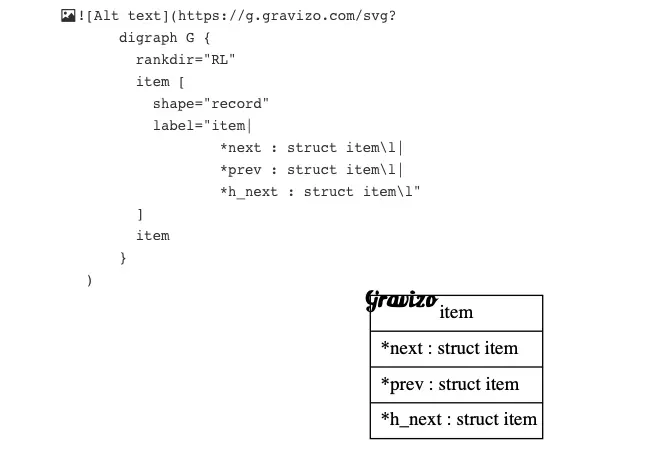

编辑器支持

typora, macdown等文本编辑器已经直接支持graphviz图片的所见即所得的编辑了

typora

macdown

可以关注我的公众号，第一时间获取最新更新!

一些注意的点

dot语言中的注释和c语言相同 // 表示单行注释, /* */表示多行注释

pdot() {
    dot $1.gv -Tpng -o $1.png && open $1.png
}
