Flutter UI - image 系 Widget

Flutter 里面关于图片的内容挺多，大家好好看下：

• Icon
• Image
• 关于图片的在 row、colomu 中的缩放
• image 开源组件
• 阿里巴巴矢量图标字体
• SVG 矢量图支持

---

Icon

Flutter 非常贴心的提供了很多 MD 风格的 icon，于是这就有了Icon这个 Widget

Icon属性如下：

  const Icon(this.icon, {
    Key key,
    this.size,
    this.color,
    this.semanticLabel, // 图片的描述，没啥用
    this.textDirection,
  })

class DD extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Column(
      mainAxisAlignment: MainAxisAlignment.center,
      children: <Widget>[
        Icon(
          Icons.access_alarm,
          size: 50,
          semanticLabel: "AAA",
        ),
      ],
    );
  }
}

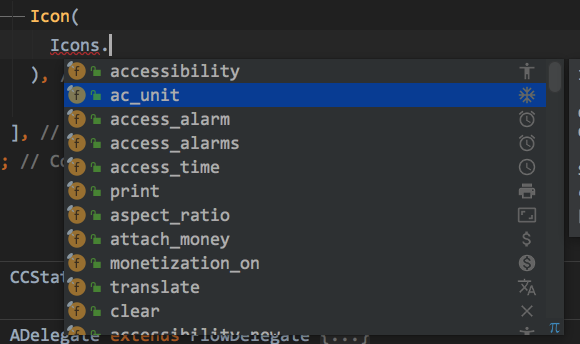

• 其他的不用说，重点看Icons这个类，这里面保存着所有 Flutter 内置的 icon 给我们使用，非常多



• 再一个就是size了，Icon 天然的是正方形的， 大家注意
• color是前景色，默认的是混合模式，color概念Icon图片的颜色，这里color给一个红色玩玩

class DD extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Column(
      mainAxisAlignment: MainAxisAlignment.center,
      children: <Widget>[
        Icon(
          Icons.access_alarm,
          size: 50,
          color: Colors.red,
          semanticLabel: "AAA",
        ),
      ],
    );
  }
}

---


一看名字大家就知道我们熟悉的回来了，属性值和 android 一样，下面就说说值得注意的点

  const Image({
    Key key,
    @required this.image,
    this.semanticLabel, // 图片的描述，没啥用
    this.excludeFromSemantics = false, // 是否从语义上排除该图片，默认值为false
    this.width,
    this.height,
    this.color, // 图片的前景色，和colorBlendMode结合使用
    this.colorBlendMode,
    this.fit, // 图片缩放模式
    this.alignment = Alignment.center,
    this.repeat = ImageRepeat.noRepeat,
    this.centerSlice,
    this.matchTextDirection = false,
    this.gaplessPlayback = false,
    this.filterQuality = FilterQuality.low,
  })

1. 加载图片

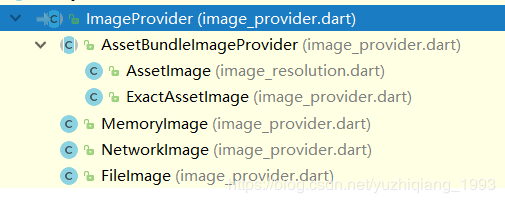

Image widget 使用ImageProvider抽象类来提供图片资源，这是典型的接口模式，自然 Flutter 提供了多种ImageProvider抽象类实现，可以从：本地/网络/项目资源中读取图片，设计思路非常 nice，我是非常喜欢、欣赏的~

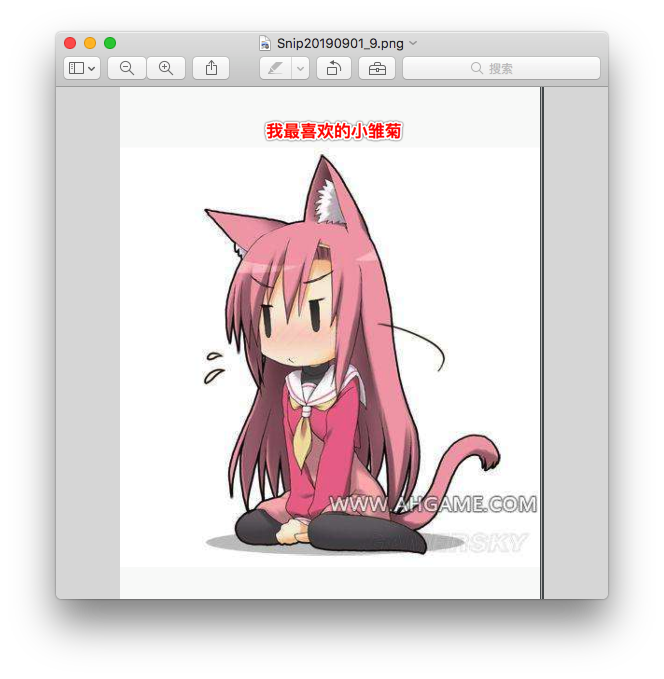

• NetworkImage - 从网路加载图片

Image(
        image: NetworkImage("https://timgsa.baidu.com/timg?image&quality=80&size=b9999_10000"
            "&sec=1567948974&di=cb4ccca1f7932dfdbf09eef5b1e6d4d3&imgtype=jpg&er=1&src="
            "http%3A%2F%2Fwww.ahgame.com%2Fuploads%2Fallimg%2F161124%2F16112416235712.jpg"),
),

// 这样写也OK
Image.network(
      "https://img-blog.csdnimg.cn/20181210151747299.jpg",
    );

• AssetImage - 加载 asset 资源图片

Image(
      image: AssetImage("assets/icons/icon_2.jpg"),
),

// 或者这样
Image.asset("imgs/code.png");

2. Flutter 资源文件结构

Flutter 没有指定资源文件地址，全完是配置式的，随便你怎么组织文件形式，完事在pubspec.yaml文件中声明即可

图片可以每一张都在pubspec.yaml里面配置，但是这样图片多了的话很没麻烦的，不可能都写一遍吧。所以我们把图片放在一个固定的文件夹里，把文件夹地址配置到pubspec.yaml里面，注意该配置要写在pubspec.yaml文件的Flutter标签下：

ame: flutter_app4
description: A new Flutter application.

version: 1.0.0+1

environment:
  sdk: ">=2.1.0 <3.0.0"

dependencies:
  flutter:
    sdk: flutter

  cupertino_icons: ^0.1.2

dev_dependencies:
  flutter_test:
    sdk: flutter

flutter:

  uses-material-design: true

  # 图片资源配置
  assets:
    - assets/icons/
    # 配置单张图片,一般不这么写，图片多了要写到什么时候去啊
    - assets/icons/icon_1.gif

图片文件层级：

• 注意啊，对于 pubspec.yaml 来说，最外层文件assets的子文件夹icons必须单独配置，是不能指望- assets/就把icons里面的图片逗声明进去的，必须给二级文件夹再声明一次- assets/icons/，这样配置是包含icons的子文件夹的内容的，不用再考虑三级文件夹的事，Google 这是设置是为了让我们把资源分门别类分好

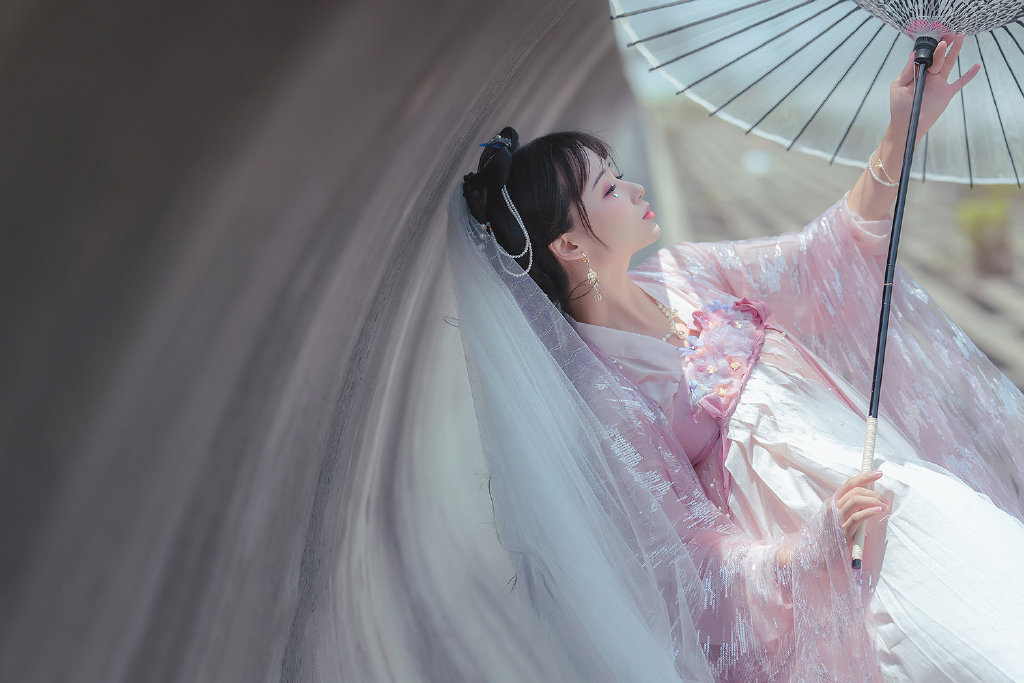

代码：

class DD extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Column(
      mainAxisAlignment: MainAxisAlignment.center,
      children: <Widget>[

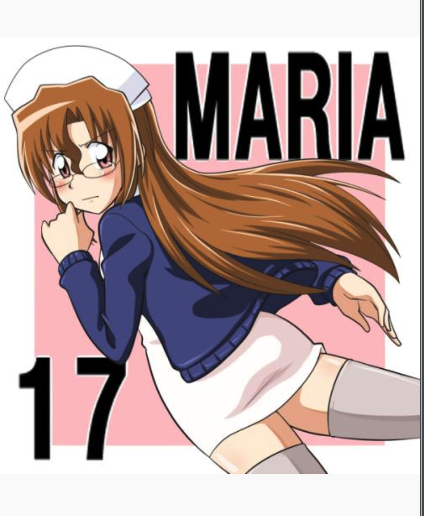

        Image(
          image: AssetImage("assets/icons/icon_2.jpg"),
        ),
      ],
    );
  }
}

3. Fit 缩放

Image 只写宽或者高的时候，默认是按比例图片适配的，举个例子，我在外面包一层Container，蓝色背景

3.1 只是高度时： 是可以自动适配图片比例的

class DD extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Column(
      mainAxisAlignment: MainAxisAlignment.center,
      children: <Widget>[
        Container(
          color: Colors.blue,
          child: Image(
            image: AssetImage("assets/icons/icon_3.png"),
            height: 200,
          ),
        ),
      ],
    );
  }
}

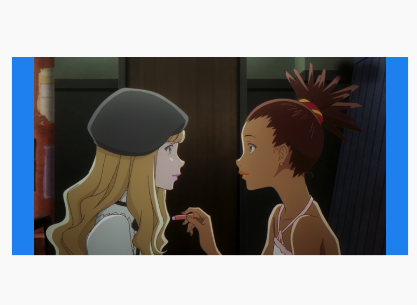

3.2 宽高都写时： 就得注意对外层包裹容器大小的影响了

class DD extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Column(
      mainAxisAlignment: MainAxisAlignment.center,
      children: <Widget>[
        Container(
          color: Colors.blue,
          child: Image(
            image: AssetImage("assets/icons/icon_3.png"),
            width: 400,
            height: 200,
          ),
        ),
      ],
    );
  }
}

3.3 fit 缩放模式

不详细展开了，大家看吧，应该都没问题的

4. BlendMode 颜色混合模式

Image里的color是前景色，写的话会覆盖图片，所以就需要和BlendMode颜色混合一起用了，Icon的color默认处理了，我们自己不能改，Image这里我们可以自由发挥了

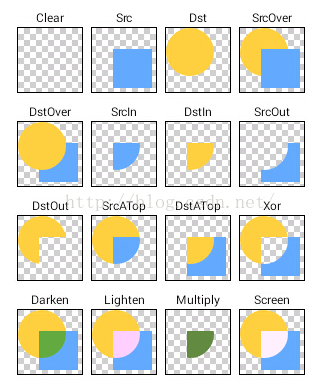

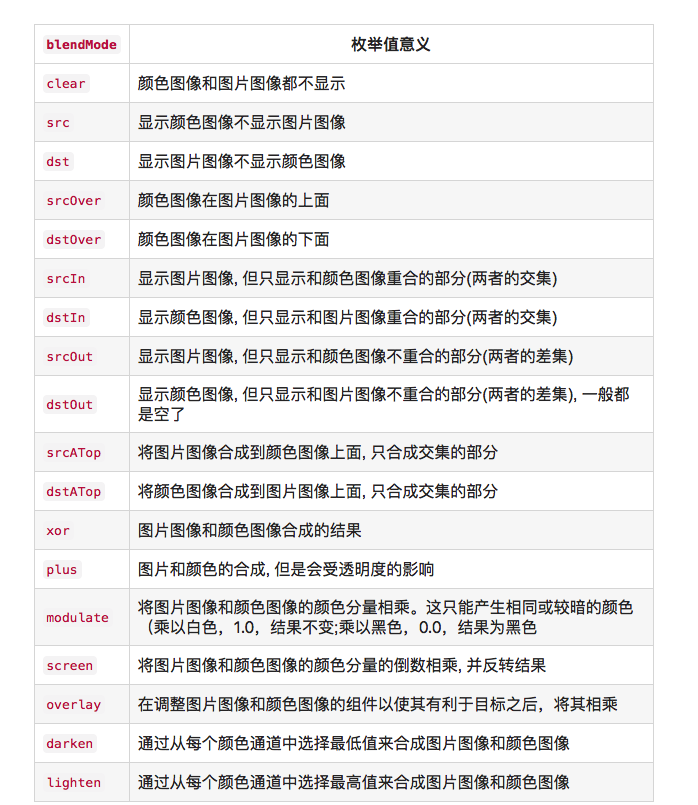

Flutter 的BlendMode颜色混合模式是 android PorterDuffXferMode和前端background-blend-mode的混合，下面的模式都取自 android 和前端，这样吧我不详列出BlendMode的属性了，我把 android 的和前端的放出来，大家参考下

• Flutter



• android



• 前端



这些效果挺蛋疼的，我挨个试了一遍，效果明显的我截个图，省以后事了

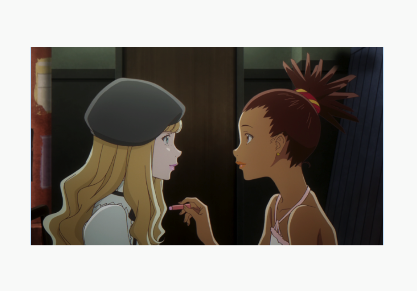

原图如下，color 设置的红色：

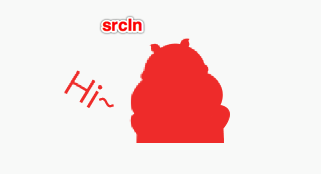

下面是各种效果，大家自己看吧

---

关于图片的在 row、colomu 中的缩放

icon、image 在 row、colomu 中即便加上 expanded 壳，也不会占满父控件的全部，必须要借助 BoxConstraints 对子 widget 的强制约束才行，下面举个例子

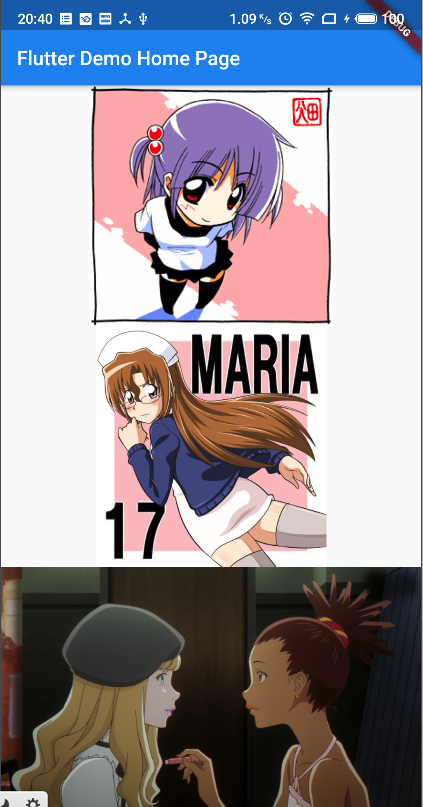

例子1：

class EE extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Column(
      children: <Widget>[
        Expanded(
            flex: 1,
            child: Image.asset('assets/icons/icon_1.gif', fit: BoxFit.cover)),
        Expanded(
            flex: 1,
            child: Image.asset('assets/icons/icon_2.jpg', fit: BoxFit.cover)),
        Expanded(
            flex: 1,
            child: Image.asset('assets/icons/icon_3.png', fit: BoxFit.cover))
      ],
    );
  }
}

例子1 没达到我们想要占满全部宽度的想法......

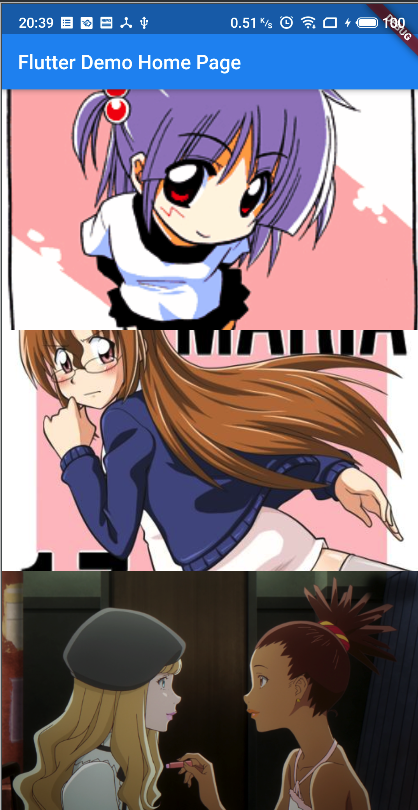

例子2：

class FF extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Column(
      children: <Widget>[
        Expanded(
            flex: 1,
            child: ConstrainedBox(
              child: Image.asset(
                'assets/icons/icon_1.gif',
                fit: BoxFit.cover,
              ),
              constraints: new BoxConstraints.expand(),
            )),
        Expanded(
            flex: 1,
            child: ConstrainedBox(
              child: Image.asset(
                'assets/icons/icon_2.jpg',
                fit: BoxFit.cover,
              ),
              constraints: new BoxConstraints.expand(),
            )),
        Expanded(
            flex: 1,
            child: Container(
              child: Image.asset('assets/icons/icon_3.png', fit: BoxFit.cover),
              constraints: new BoxConstraints.expand(),
            )),
      ],
    );
  }
}

BoxConstraints 盒子模型是会对子 widget 有强制约束的

---

image 开源组件

Flutter 原生的 image 组件功能很少，没有占位图，没有淡入淡出动画，只支持内存缓存，没有文件缓存，很硬伤的，所以有必要提到2个开源组件：

• FadeInImage - 支持 loading 占位图
• CachedNetworkImage - 支持 loading、error 占位图，并且支持文件缓存

下面内容不难，我直接贴 Demo 了，其他属性大家也看的懂的~

FadeInImage

导包：

dependencies:
  flutter:
    sdk: flutter

  cupertino_icons: ^0.1.2
  transparent_image: ^1.0.0

// 有时候不用到这个包
import 'package:transparent_image/transparent_image.dart';

class EE extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return FadeInImage.assetNetwork(
      fadeInDuration: Duration(milliseconds: 300),
      fadeOutDuration: Duration(milliseconds: 300),
      fadeInCurve: Curves.easeInCirc,
      placeholder: "assets/icons/icon_loading.gif",
      image: "xxx",
    );
  }
}

fadeInCurve 属性是图片切换的动画， Curves 里预预置了很多

CachedNetworkImage

导包：

dependencies:
  flutter:
    sdk: flutter

  cupertino_icons: ^0.1.2
  cached_network_image: ^1.1.1

import 'package:cached_network_image/cached_network_image.dart';

class FF extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return CachedNetworkImage(
      placeholder: (context, url) => Image.asset("assets/icons/icon_loading.gif"),
      errorWidget: (context, url, Object) => Image.asset("assets/icons/icon_loading.gif"),
      imageUrl: "xxx",
    );
  }
}

---

阿里巴巴矢量图标字体

这个大家在 android 里应该都熟悉，阿里巴爸爸矢量图可以打包成ttf字体格式下载下来，当做字体来显示，原理和emoil表情一样

不过实测过后发现 Flutter 不支持阿里矢量库里的彩色 icon，会按照黑白来显示

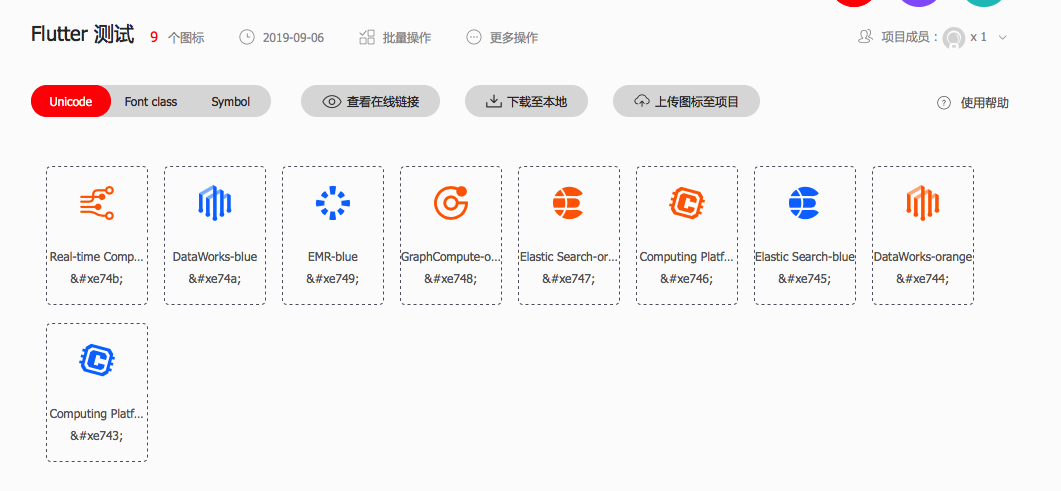

阿里图片原样：

ttf 文件放置：

yaml

flutter:

  uses-material-design: true

  # 图片资源配置
  assets:
    - assets/icons/

  fonts:
    - family: font1
      fonts:
        - asset: assets/fonts/font_fangzheng_duhei.ttf

    - family: font2
      fonts:
        - asset: assets/fonts/font_ali_f1.ttf

创建阿里图标对象：

import 'package:flutter/cupertino.dart';

class ALiFonts{
  static const IconData realTime = IconData(0xe74b,fontFamily: "font2");
  static const IconData computing = IconData(0xe743,fontFamily: "font2");
}

使用：

// Icon 承载阿里图标
class EE extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Row(
      mainAxisAlignment: MainAxisAlignment.center,
      children: <Widget>[
        Icon(
          ALiFonts.realTime,
          size: 30,
        ),
        Icon(
          ALiFonts.computing,
          size: 30,
        ),
      ],
    );
  }
}

注意：

• 阿里图标对应的16进制标准样式：0xe74b，字幕自己写一遍，网站复制的话显示不出来，数值部分只取最后4位，0x是固定添加打头的

---

SVG 矢量图支持

我看有说法是：官方不打算支持 SVG，目前对于 SVG 有2种思路：

• 转换成ttf使用
• 第三方库支持

1. SVG 转 ttf

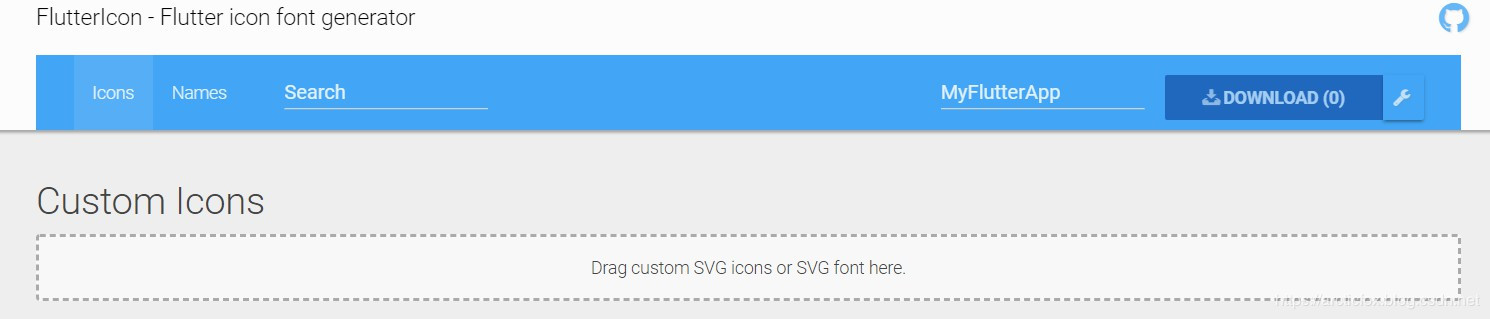

官方提供：Flutter icon 库，可以提供 SVG 转 ttf 的服务

这种思路我不写了，大家看这篇介绍吧：Flutter 中使用svg资源

2. 开源组件：flutter_svg

flutter_svg 可以提供如原生 image 一样的使用体验

依赖：

dependencies:
  flutter:
    sdk: flutter

  flutter_svg: ^0.14.1

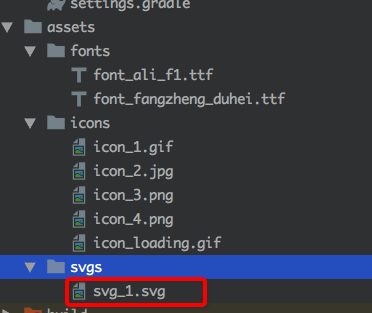

图片路径：

使用：

import 'package:flutter_svg/flutter_svg.dart';

class EE extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Row(
      mainAxisAlignment: MainAxisAlignment.center,
      children: <Widget>[
        SvgPicture.asset(
          "assets/svgs/svg_1.svg",
          width: 150,
          height: 150,
          color: Colors.red,
        )
      ],
    );
  }
}

---

原理研究

这部分暂时没看，先方文章

• Flutter入门系列（四）---Flutter图片缓存
• 14.5 图片加载原理与缓存
