记一次碰运气的笔记本屏幕修复

3,513 阅读6分钟

每次身边有电脑需要重装、清灰、修电脑的时候,我就想到这个梗:“学计算机不就是修电脑吗?” 好像确实是这样,大学4年,除了拆过数部笔记本,啥也没学会。

故事还是要这样说起:在一个夜黑风高的晚上,我像往常一样夜不成寐,敲着Live直播App的代码。思绪有些混乱,调试着那奇怪的Bug。突然一阵怪风吹来,我全身瑟瑟发抖,瞄了眼笔记本的屏幕,突然发现她在不停的跳动,心想:糟糕了,她~她坏了。

翌日,起床后,便将其拆解,尝试用橡皮擦金手指的大法擦亮显示屏屏线的接口,重新组装,未遂,卒,但我发现屏幕显示效果比昨日的还要差,心中暗想:应该是屏线有故障。于是我拍下了显示屏的型号、屏线的型号,做好了先换屏线,再换屏,最后官方维修的打算。打开万能的某宝,输入屏线型号,发现还是华强北的货源比较多,遂选择了一家看起来比较靠谱的店,下了个屏线单,打算买个屏线换了,看看效果,如果不行再去阿里爸爸买个屏。

一日煎熬的等待后,屏线终于到了,突发奇想,不如写下一文,记录这次维修操作。

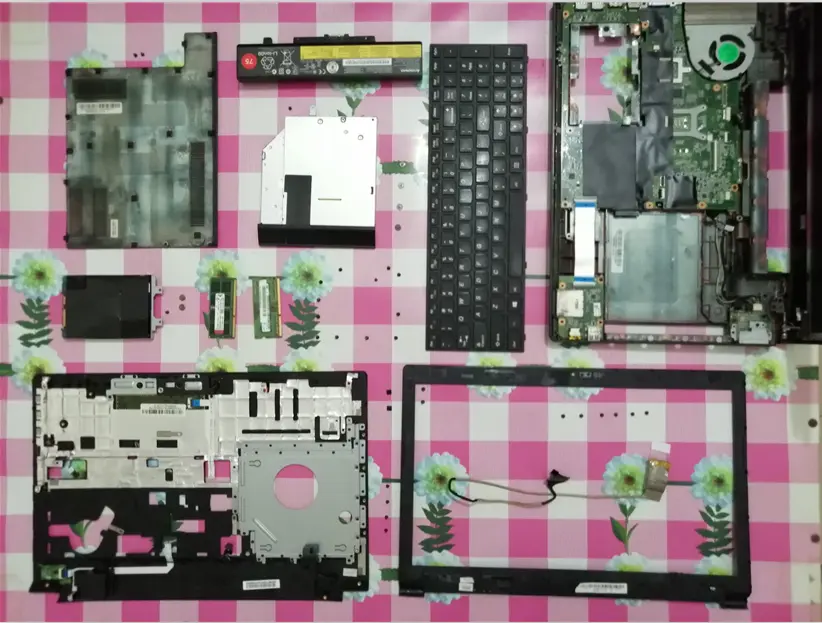

大合照

一直很喜欢看汽车引擎拆解中排列整整齐齐的零部件,于是开头给大家来一张零件大合照!

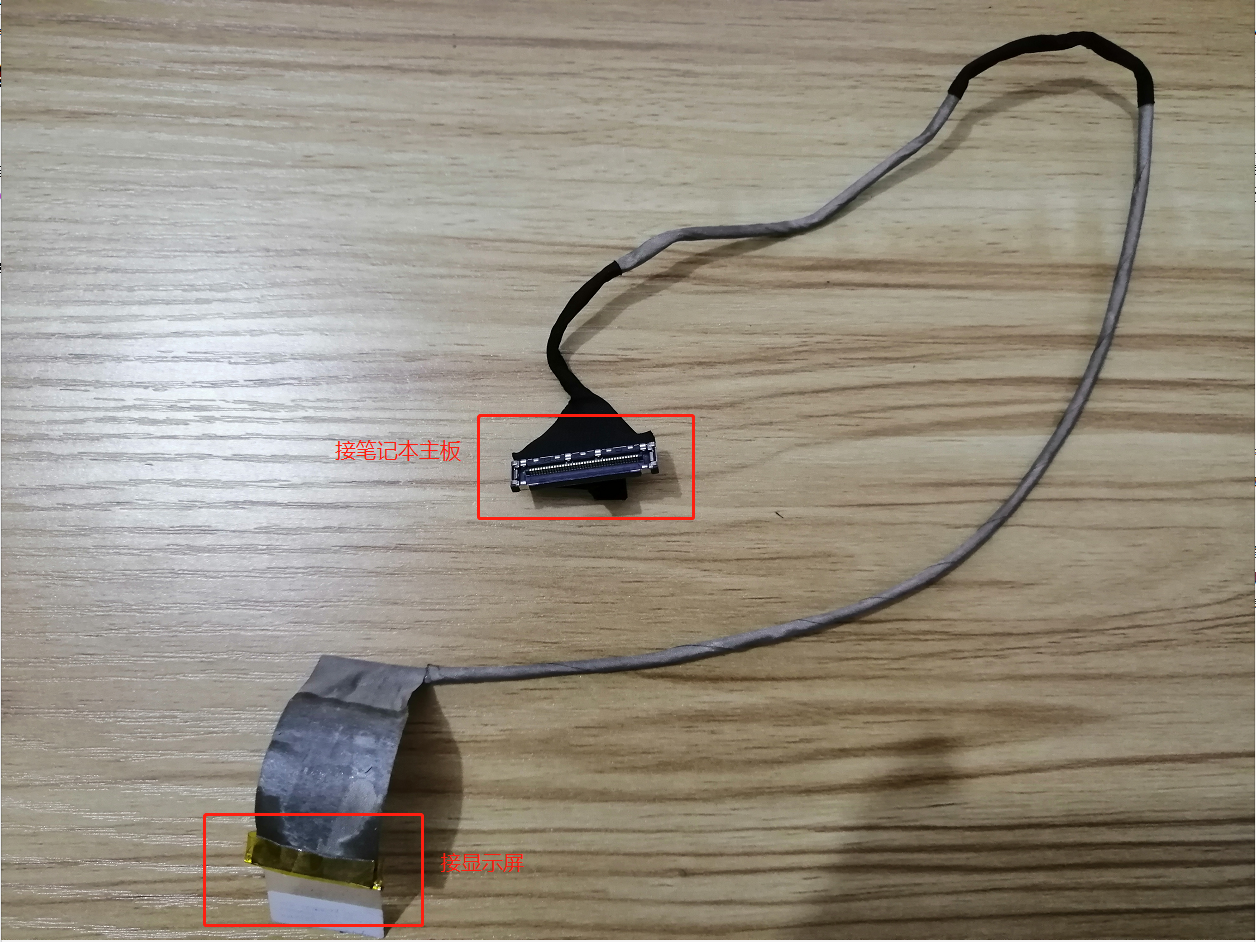

元凶

此次故障的元凶就是这条连接笔记本主板和显示屏的连接线,在图中可以看到连接显示屏的一端非常脆弱!!!

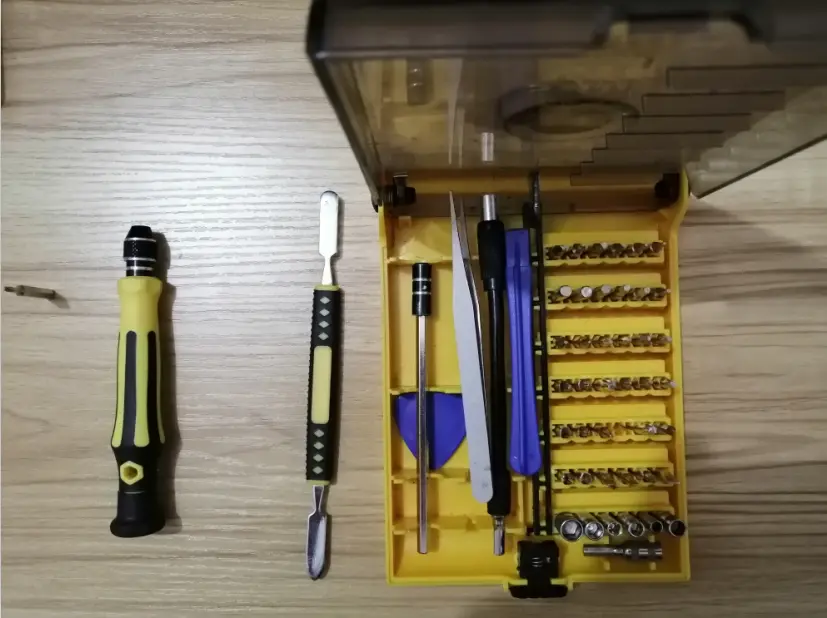

维修工具

维修工具需要螺丝刀、小撬棍,此处建议购买好一点的螺丝刀,不然容易导致螺丝滑丝等奇葩事件发生。

维修过程

笔记本型号是联想B5400。

维修过程其实也就是拆机的过程,首先来介绍一下笔记本各个面的称呼:

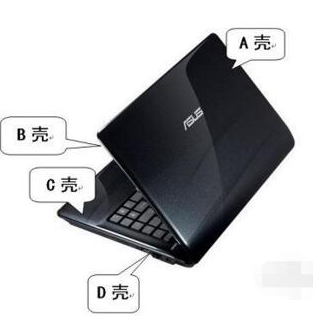

笔记本盖上盖子后顶端就是A面,显示屏的一面为B面,键盘面为C面,底部为D面。笔记本的结构通常是是这样的:A、B面作为一个整体,C、D面作为一个整体,两个整体之间通过铰链链接。

(老旧)笔记本拆解过程

C、D面的拆解通常需要现在D面中找到背板的螺丝,将该螺丝拧下,就会看到硬盘、Wifi模块、内存条等部件,用于快速更换。拆除硬盘、内存条,后找到光驱(可能没光驱)的螺丝,拆下光驱,接下来在D面看到的螺丝会分两部分:

  1. 拆解键盘的螺丝(有图标标注为键盘)
  2. 拆解C面的螺丝

在拧下键盘的螺丝后,键盘会比之前有一些松动,用小撬棍轻轻撬开边缘即可拆下键盘;拧完所有C面螺丝后,也可以通过小撬棍撬开卡扣,然后得到C面面板。

A、B面的拆解通过需要在B面上找到螺丝(在窄边时代,有可能没有螺丝),拧下螺丝后,用小撬棍敲开卡扣,便得到B面面板和显示屏镶嵌的A面。

动手操作

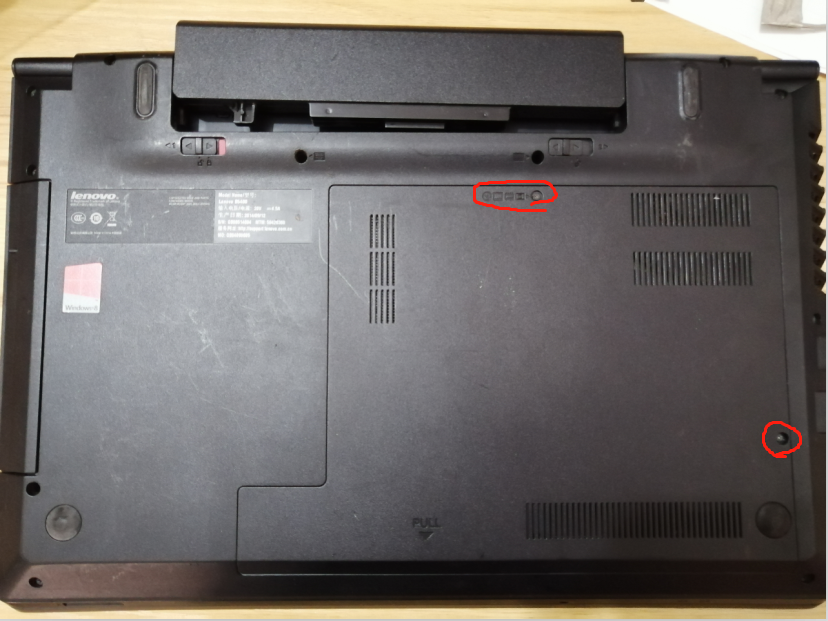

流程将几百遍都不如动手操作一下: 拆下电池,拧开背板螺丝

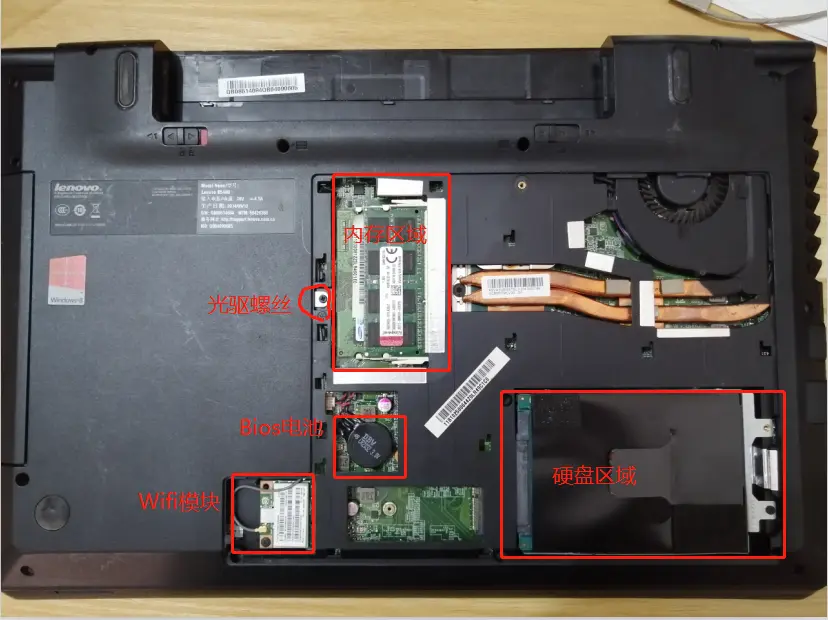

如下图就会看到光驱螺丝、内存、硬盘、wifi模块和Bios纽扣电池:

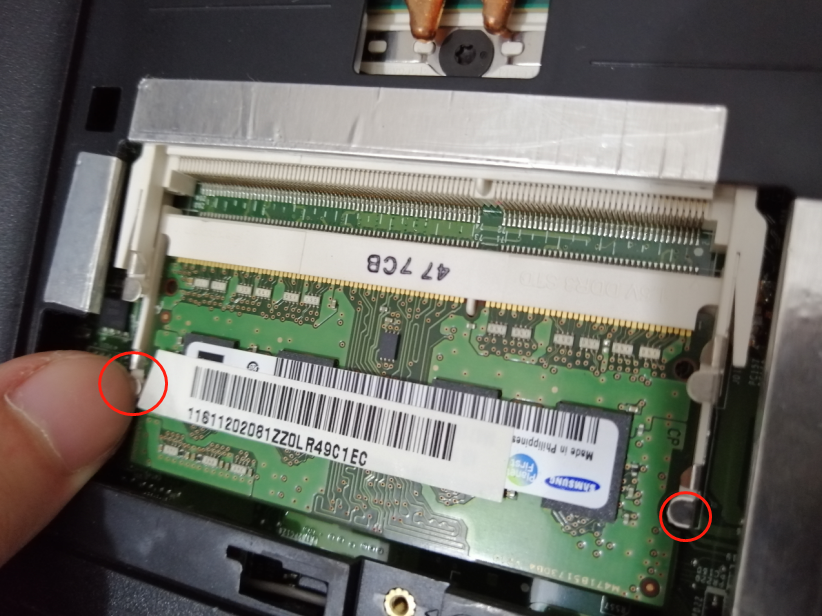

这时候就需要拧下光驱螺丝、拆下内存(几百块一条内存,还是拆下来较好),拆下硬盘(拧螺丝,轻轻提一下就可以取出硬盘) 内存条拆法:双手轻轻拉开两边的“小弹簧”即可取出内存条。

内存条拆法

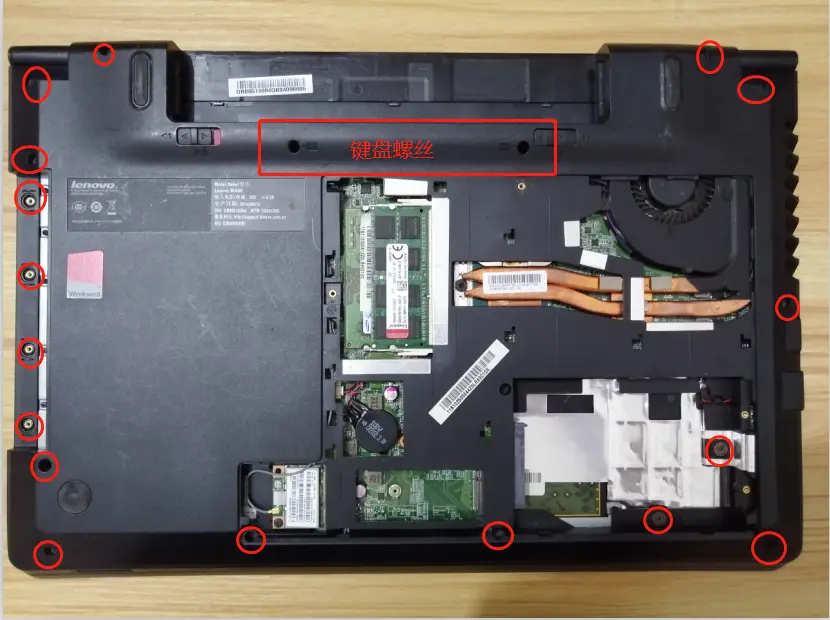

拆完这些部件后,就需要拧开D面所有螺丝,包括键盘和C面的螺丝:

在图中可以看到,D面螺丝非常多,建议将螺丝拧下后,按照一定的顺序排列好,避免后期安装时拧错螺丝。键盘螺丝与C面螺丝大小不一致。

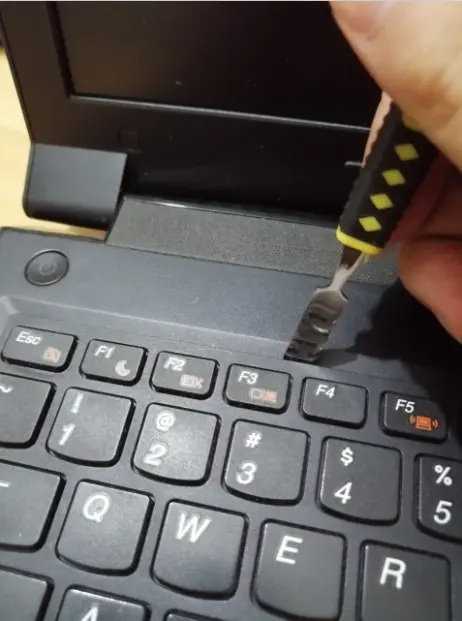

拧完螺丝后,就可以到C面中取下键盘,需要用到小撬棍撬开键盘的卡扣。

撬键盘

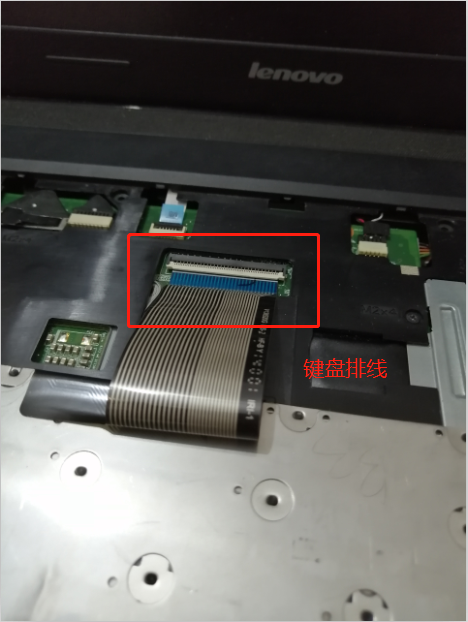

卡扣都撬开后,即可取出键盘,注意需要反转键盘,以便拆掉键盘的排线:

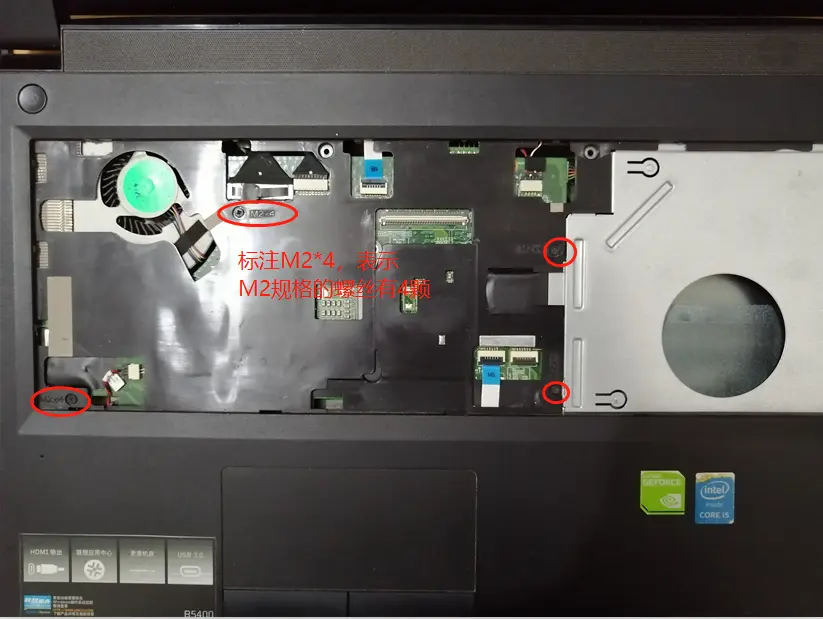

好了,拿下键盘后,需要留心观察键盘下面(C面)有没有螺丝,我拆过的笔记本中有些键盘下有螺丝,有些没有。我这部恰恰是有的,而且还是4颗,此时我不禁会想:前些年的联想也算有良心,这么结实。难怪上次砸伤我的脚,笔记本也没坏。

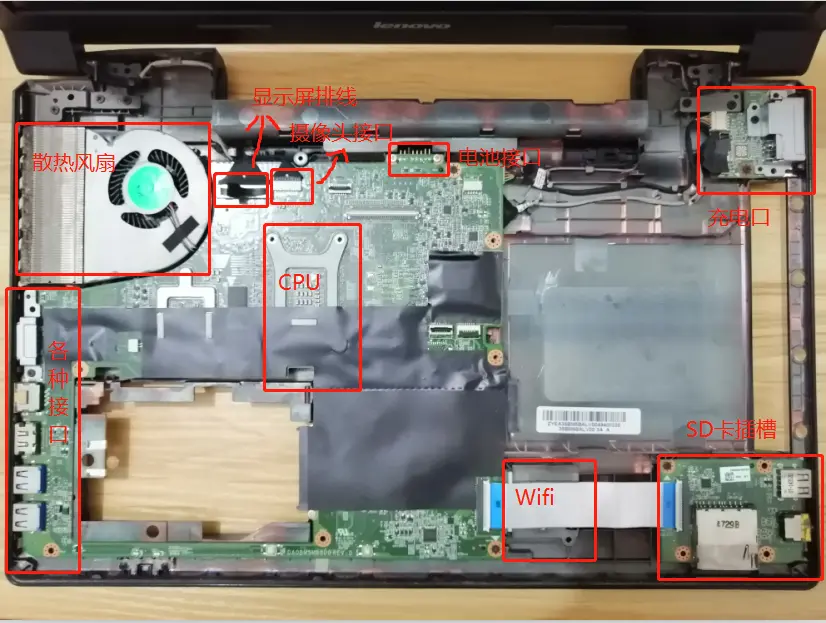

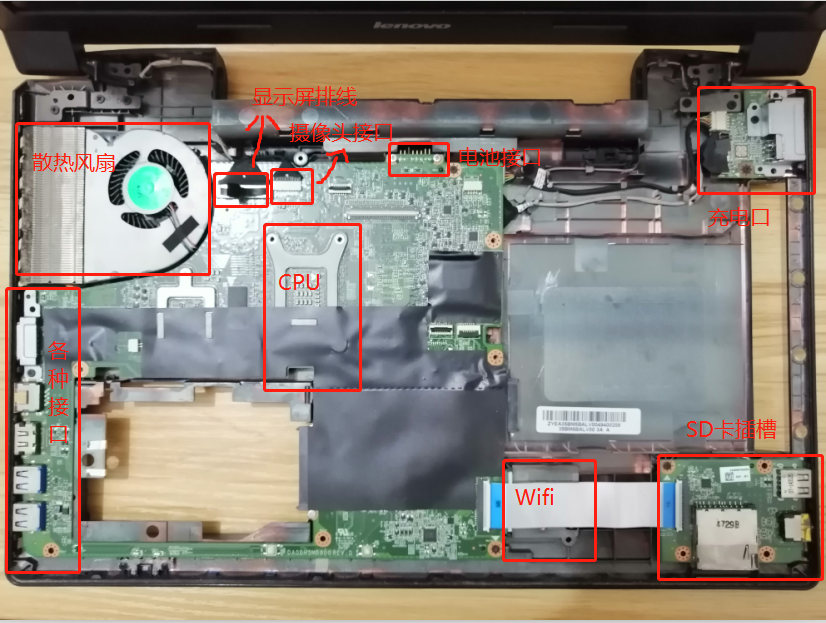

拧开这4颗螺丝后,C、D面的螺丝已经拧完了,大大小小拧了差不多20颗,此时又需要用到小撬棍了,撬开C面的卡扣,就能看到笔记本主板:

由于这次维修区并不在主板区域,而是要拆开A、B面维修显示屏,这里就不介绍如何拆解主板了(其实也是拧螺丝,并且要注意拧的位置,避免装的时候装错了)。拆A、B面需要找到B面上螺丝的位置,联想B5400的位置在铰链附近,用两个黑色的小方块粘住了,特别显眼:

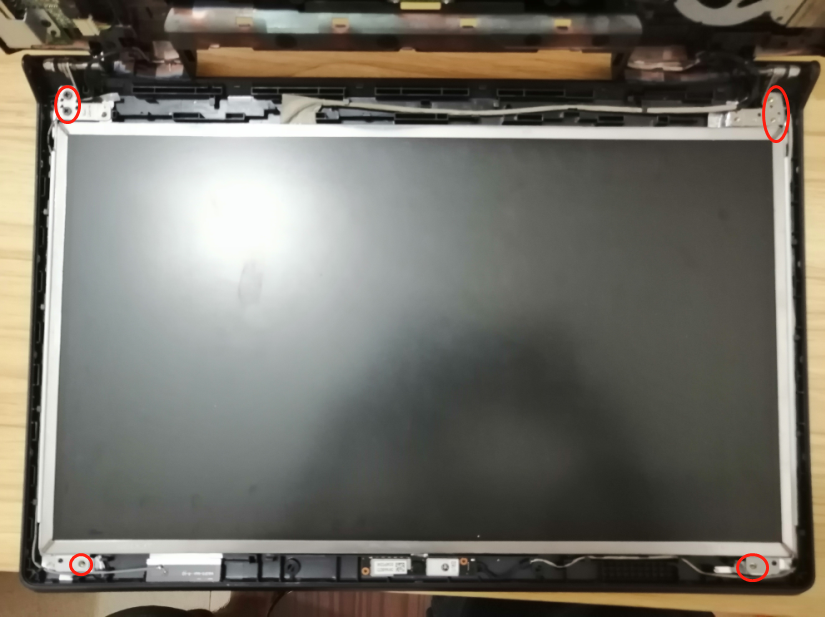

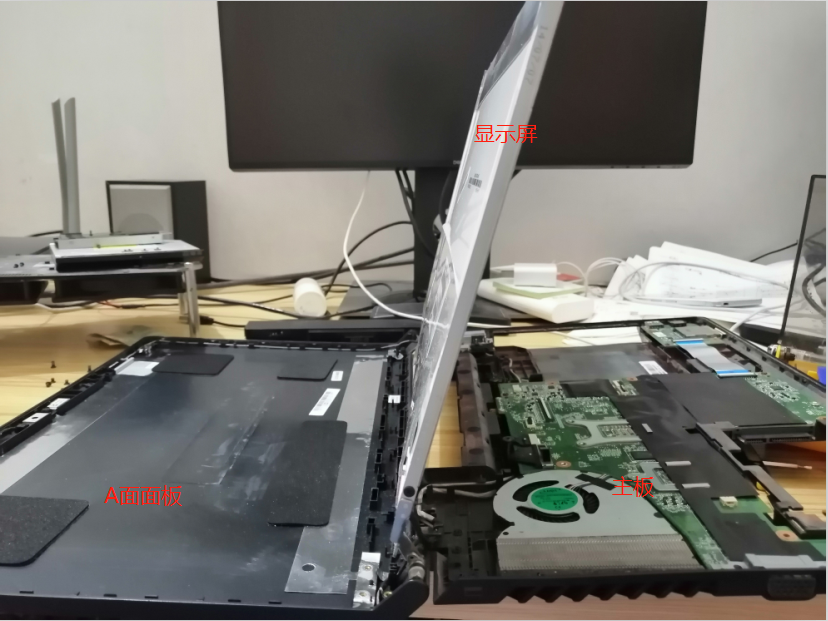

拧开后,同样的使用小撬棍即可拆下B面面板,将图中的6颗螺丝拆下,就可以将A面外壳取下:

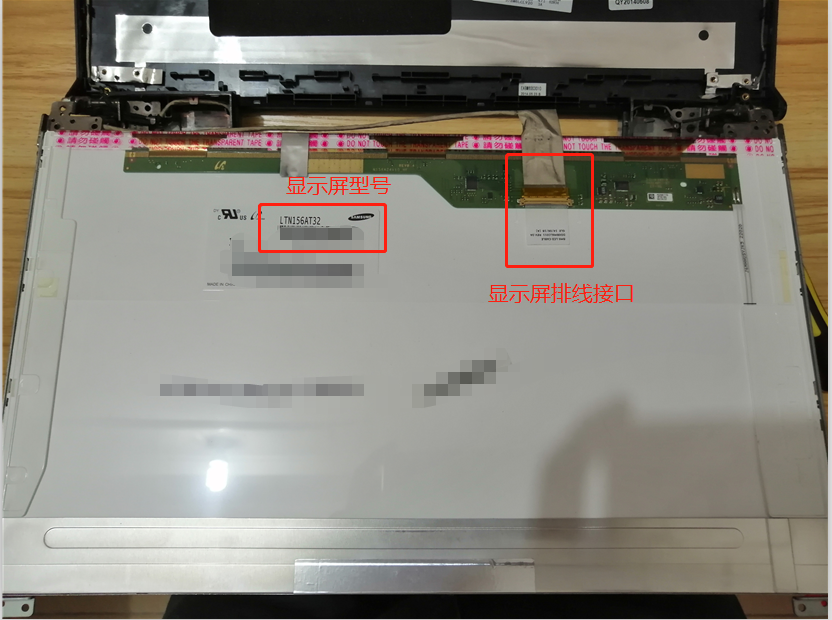

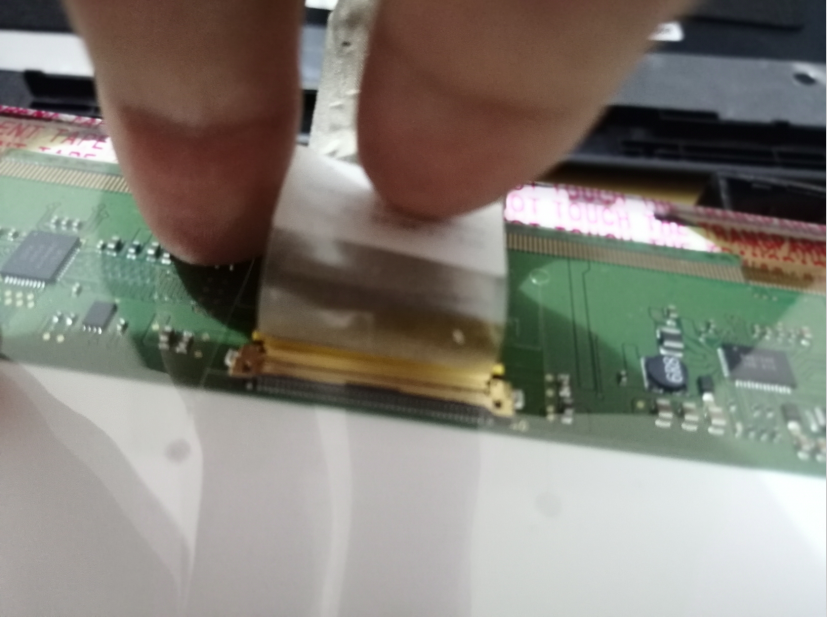

而这次要操作的地方就是显示屏后面的接口:

显示屏后面贴有显示屏型号、显示屏排线的型号的贴纸,并且能够看到显示屏排线的接口,非常薄、感觉非常脆弱!因此排线接口上下都有贴纸贴在显示屏上,避免接口移动。

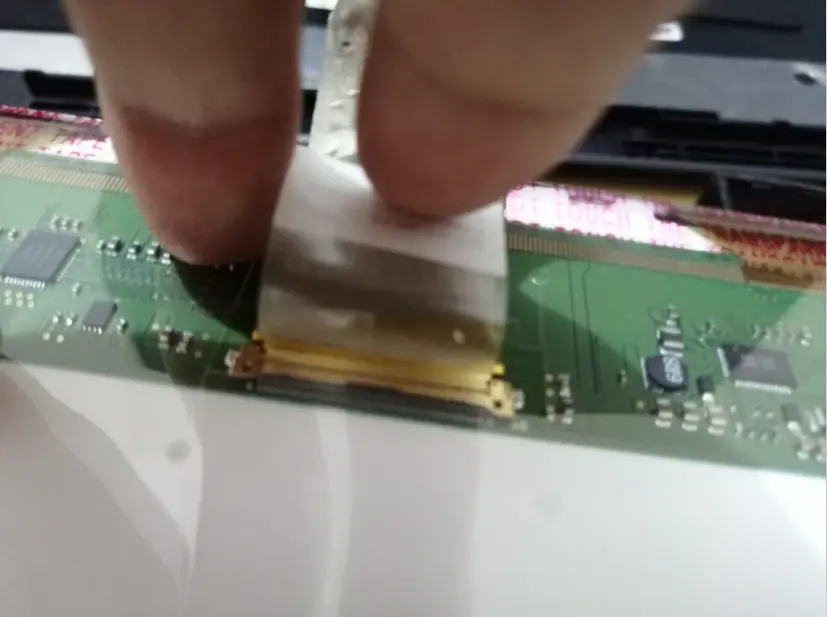

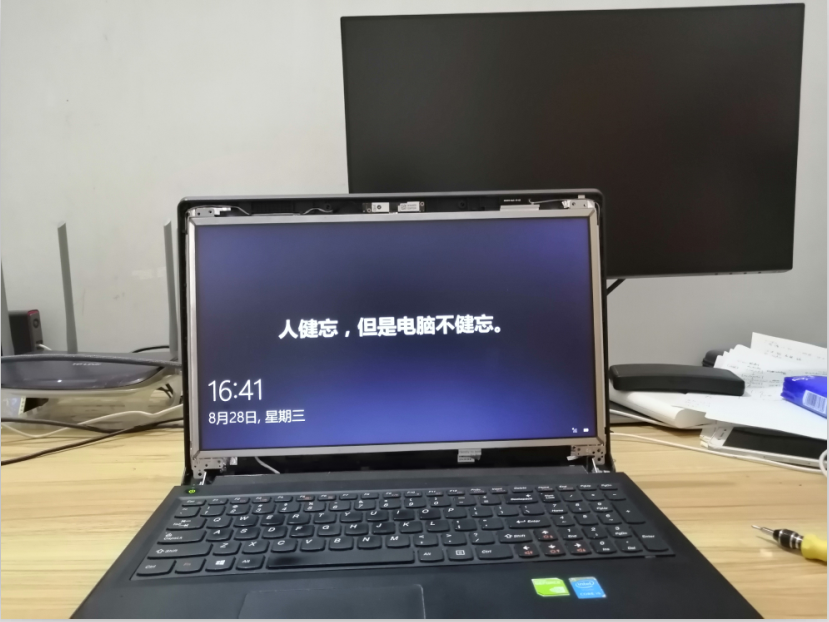

拆下这条可恶的排线后,装上崭新的排线(显示屏后的接口和主板上的接口),此时将硬盘、内存和B面上的所有接口都装好,然后插上电池,点亮屏幕!

非常走运,猜对了出问题的是屏线!否则要购置显示屏后,再进行更换。测试完后,就将电池、内存、硬盘等拆下,然后上述步骤的反序进行安装,即可完成整个维修过程。

在安装好后,开机居然有一阵烧焦电子器件的味道。果然机器还是有点旧了。

总的来说,整个过程不算太复杂,胆大心细,看清楚螺丝的位置,撬好卡扣就可以完成维修。
