Android中使CollapsingToolbarLayout的标题居中设置

问题描述

我们直接来看以下代码：

<com.google.android.material.appbar.CollapsingToolbarLayout
    app:collapsedTitleGravity="center_horizontal"/>

在上边的代码中，我将collapsedTitleGravity的值设置为center_horizontal，意思是想让标题文字在折叠后能够居中显示，但是呢，差强人意，来看看这狗屎效果（见下边会动的图），没错，标题往右边偏移的很厉害：

解决办法

1. 由于我引入的是Android X版本，因此呢，以下代码中，对于反射用到的变量可能与大家真实SDK环境不相同，这个请自行到你们使用中的那个support包中查看源码，找到正确的变量名引用。
2. 看解决问题的代码：

collapsingToolbarLayout.addOnLayoutChangeListener(new View.OnLayoutChangeListener()
        {
            @Override
            public void onLayoutChange(View v, int left, int top, int right, int bottom, int oldLeft, int oldTop, int oldRight, int oldBottom)
            {
                if (oldBottom == bottom)
                {
                    collapsingToolbarLayout.removeOnLayoutChangeListener(this);
                    try
                    {
                        // 请注意参数字符串‘collapsingTextHelper’，这里对应都是Android X版本中CollapsingToolbarLayout类中声明的CollapsingTextHelper类的变量名
                        // 由于collapsingTextHelper是不对外提供获取的，因此，这里需要用到反射来获取这个对象
                        Field field = collapsingToolbarLayout.getClass().getDeclaredField("collapsingTextHelper");
                        field.setAccessible(true);
                        CollapsingTextHelper collapsingTextHelper = (CollapsingTextHelper) field.get(collapsingToolbarLayout);
                        field.setAccessible(false);
                        // 请注意‘collapsedBounds’是CollapsingTextHelper类中声明的Rect的变量名
                        // 这里是要获取原collapsedBounds的边界数值
                        Field collapsedBoundsField = field.getType().getDeclaredField("collapsedBounds");
                        collapsedBoundsField.setAccessible(true);
                        // 获取到原collapsedBounds的边界数值
                        Rect oldRect = (Rect) collapsedBoundsField.get(collapsingTextHelper);
                        collapsedBoundsField.setAccessible(false);
                        // 设置新的边界数值
                        collapsingTextHelper.setCollapsedBounds(0, oldRect.top, right, oldRect.bottom);
                        collapsingTextHelper.recalculate();
                    } catch (NoSuchFieldException | IllegalAccessException e)
                    {
                        e.printStackTrace();
                    }
                }
            }
        });

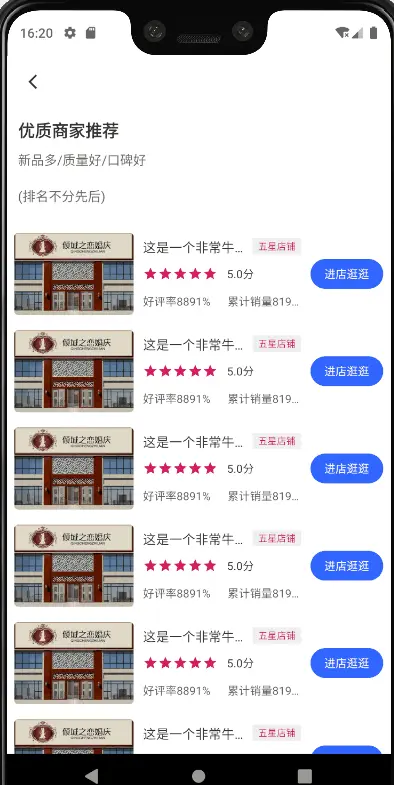

来，再看看新的效果，如愿以偿：

问题分析

有心的同学肯定会问了，为什么呢？ 我们来一步步分析下

1. 首先查看并分析下CollapsingToolbarLayout的部分源码：

if (this.collapsingTitleEnabled && this.dummyView != null) {
            this.drawCollapsingTitle = ViewCompat.isAttachedToWindow(this.dummyView) && this.dummyView.getVisibility() == 0;
            if (this.drawCollapsingTitle) {
                boolean isRtl = ViewCompat.getLayoutDirection(this) == 1;
                z = this.getMaxOffsetForPinChild((View)(this.toolbarDirectChild != null ? this.toolbarDirectChild : this.toolbar));
                DescendantOffsetUtils.getDescendantRect(this, this.dummyView, this.tmpRect);
                this.collapsingTextHelper.setCollapsedBounds(this.tmpRect.left + (isRtl ? this.toolbar.getTitleMarginEnd() : this.toolbar.getTitleMarginStart()), this.tmpRect.top + z + this.toolbar.getTitleMarginTop(), this.tmpRect.right + (isRtl ? this.toolbar.getTitleMarginStart() : this.toolbar.getTitleMarginEnd()), this.tmpRect.bottom + z - this.toolbar.getTitleMarginBottom());
                this.collapsingTextHelper.setExpandedBounds(isRtl ? this.expandedMarginEnd : this.expandedMarginStart, this.tmpRect.top + this.expandedMarginTop, right - left - (isRtl ? this.expandedMarginStart : this.expandedMarginEnd), bottom - top - this.expandedMarginBottom);
                this.collapsingTextHelper.recalculate();
            }
        }

重点看这一行：

this.collapsingTextHelper.setCollapsedBounds(this.tmpRect.left + (isRtl ? this.toolbar.getTitleMarginEnd() : this.toolbar.getTitleMarginStart()), this.tmpRect.top + z + this.toolbar.getTitleMarginTop(), this.tmpRect.right + (isRtl ? this.toolbar.getTitleMarginStart() : this.toolbar.getTitleMarginEnd()), this.tmpRect.bottom + z - this.toolbar.getTitleMarginBottom());

从字面意思来看，这是设置一个折叠后的边界范围，那么，是什么边界范围呢？ 如果全面查看了CollapsingToolbarLayout的源码，我们会发现，CollapsingToolbarLayout的标题实际上是用画布来绘制出来的，因此我认为，这个边界就是这块画布的尺寸。那么到现在为止呢，我们可以认定，标题一定是是通过这块画布画出来的，而这块画布是有边界的，它的边界就是通过上边这行代码进行计算得来的。 那...我是不是可以重新设置一下画布的尺寸，就可以随意更改标题被绘制的位置了？答案已经很清楚，那么接下来，我要想办法去修改这块画布的尺寸。

2. 分析这块画布的计算过程，以及如何才能修改它。

未完待续 ...
