引入
简介：约束布局(ConstraintLayout) 是一个ViewGroup，它的出现主要是为了解决布局嵌套过多的问题，以灵活的方式定位和调整View。
说明：本博文是以ConstraintLayout1.1.3为基础编写，不同的依赖版本有不同的属性和方法，如果依照博文编写demo发现编译出错，请自行研究更新版本的约束布局或者与博主版本保持一致。
使用：检查依赖项，是否添加此依赖库。
//Android Studio2.3起，官方的模板默认使用ConstraintLayout。更新gradle插件版本之后，创建项目已经自动依赖，如果是老项目想要使用约束布局依赖如此
dependencies {
implementation 'com.android.support.constraint:constraint-layout:1.1.3'
}
使用
在Android Studio2.3之后，创建一个layout文件，默认使用布局如下：
android.support.constraint.constraintlayout p= = xmlns:android=http://schemas.android.com/apk/res/android
xmlns:app=http://schemas.android.com/apk/res-auto
xmlns:tools=http://schemas.android.com/tools
android:layout_width=match_parent
android:layout_height=match_parent
tools:context=.MainActivity
textview p=
android:layout_width=wrap_content
android:layout_height=wrap_content
android:text=Hello World!
app:layout_constraintBottom_toBottomOf=parent
app:layout_constraintLeft_toLeftOf=parent
app:layout_constraintRight_toRightOf=parent
app:layout_constraintTop_toTopOf=parent /
从上面发现有四个属性：
layout_constraintBottom_toBottomOf=parent //View下边对齐parent底部
layout_constraintLeft_toLeftOf=parent //View左边对齐parent左边
layout_constraintRight_toRightOf=parent //View右边对齐parent右边
layout_constraintTop_toTopOf=parent //View上边对齐parent上边
除此之外还有几个其他的常用属性，表示View之间的关系
layout_constraintBottom_toTopOf=parent //View下边对齐parent上边
layout_constraintLeft_toRightOf=parent //View左边对齐parent右边
layout_constraintRight_toLeftOf=parent //View右边对齐parent左边
layout_constraintTop_toBottomOf=parent //View上边对齐parent下边
注意：此处parent可以换成其他想要与之关联的View的控件ID
模板中声明了一个TextView，且处于屏幕中间。如何做到的呢?上面四个属性顾名思义都指定了TextView与Parent(父布局)的关系，约束布局如果不指定水平和竖直方向的百分比，默认是50%，所以会居中。如果想要指定百分比使用如下属性：(使用横向比例需要指定左右关系，使用竖直比例需要指定上下关系)
layout_constraintHorizontal_bias=0.4
layout_constraintVertical_bias=0.5
这里有人会问，按照设计图的比例如何确定这个比例呢：这里有一个公式和描述是经过验证的
1.bias值=子View左相关的长度/(子View左相关的长度+其右相关的长度)
2.bias值与左相关的长度是成正比的，增大bias值，子View的左相关总是随之增长。至于控件具体往左往右移动，则视子View与关联控件的哪边相关。

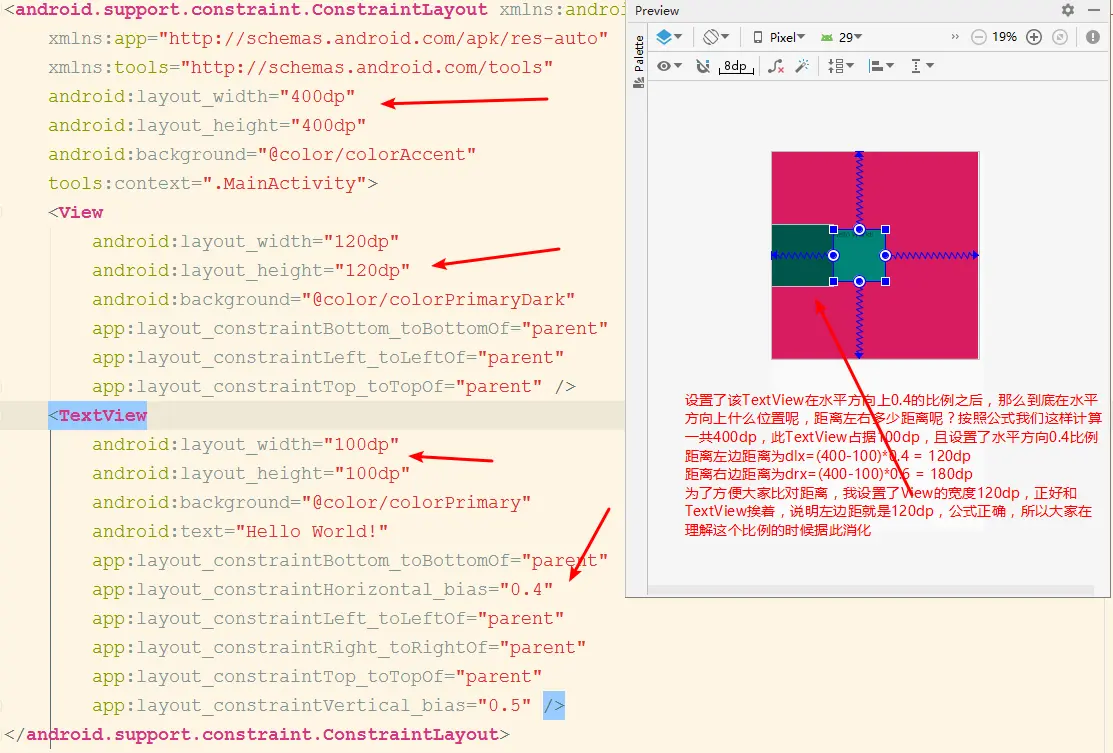

无图无真相，计算说明这么复杂，想要搞晕我?直接上图!
所以我们知道：想要使用约束布局固定一个View的位置，需要通过其与目标View相对的距离、位置，且从上(top)左(left)下(bottom)右(right)至少三个方位来说明关系
设置百分比布局
当 ConstraintLayout 子布局的宽或高设置为0dp时，可以对宽或高设置百分比
button p=
android:layout_width=0dp
android:layout_height=0dp
android:text=Hello World!
app:layout_constraintBottom_toBottomOf=parent
app:layout_constraintHeight_percent=0.5
app:layout_constraintLeft_toLeftOf=parent
app:layout_constraintRight_toRightOf=parent
app:layout_constraintTop_toTopOf=parent
app:layout_constraintWidth_percent=0.5 /
使用layout_constraintHeight_percent和layout_constraintWidth_percent属性设置横竖方向占比来确定宽度和高度，而不用具体尺寸，可以使用此属性做一般View的屏幕适配。效果如图所示：
设置宽高比例
当 layout_width或者 layout_height设置为0dp时，还可以通过 layout_constraintDimensionRatio设置宽高比例。该比例默认表示 width:height的值。
button p=
android:layout_width=0dp
android:layout_height=0dp
android:text=Hello World!
app:layout_constraintBottom_toBottomOf=parent
app:layout_constraintLeft_toLeftOf=parent
app:layout_constraintRight_toRightOf=parent
app:layout_constraintTop_toTopOf=parent
app:layout_constraintDimensionRatio=1:1
app:layout_constraintWidth_percent=0.5 /

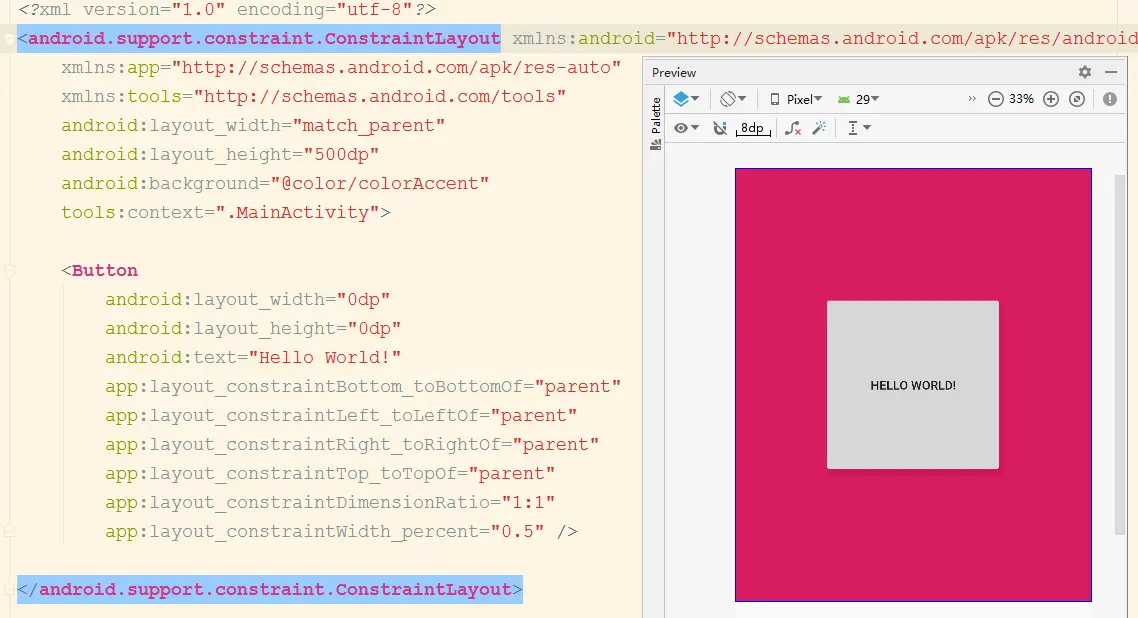

使用layout_constraintDimensionRatio设置宽度和高度的比值来灵活设置View的尺寸。如果想要表示高度：宽度则可以配置属性类似h,16:9的含义是 h:w=16:9 也可设置 w,9:16是一样的。效果如图所示：
强制约束
当一个view的宽或高,设置成wrap_content时
button p=
android:id=@+id/btn1
android:layout_width=wrap_content
android:layout_height=wrap_content
android:text=占位
app:layout_constraintBottom_toBottomOf=parent
app:layout_constraintLeft_toLeftOf=parent
app:layout_constraintTop_toTopOf=parent /
button p=
android:id=@+id/btn2
android:layout_width=wrap_content
android:layout_height=wrap_content
android:text=测试测试测试测试测试测试测试测试测试测试测试测试
app:layout_constraintLeft_toRightOf=@id/btn1
app:layout_constraintRight_toRightOf=parent
android:layout_marginTop=40dp
app:layout_constraintTop_toTopOf=@id/btn1 /
实现效果如图所示：
纳尼，怎么回事，不是应该右边不会超出父布局的么，我已经设置了layout_constraintRight_toRightOf=parent，这个就是设置了适应内容属性后出现的问题，此时需要强制使用约束宽度的属性 ，你会发现效果正常了。
app:layout_constrainedWidth=true//在btn2上添加此属性
控件链条(Chain)
可以通过 layout_constraintHorizontal_chainStyle或 layout_constraintVertical_chainStyle设置链式控件的样式。这个属性有点像 LinearLayout中的 weight 属性平分布局。使用此属性，通常是权重分配不满足需求，但是又需要居中或者分配View的空间

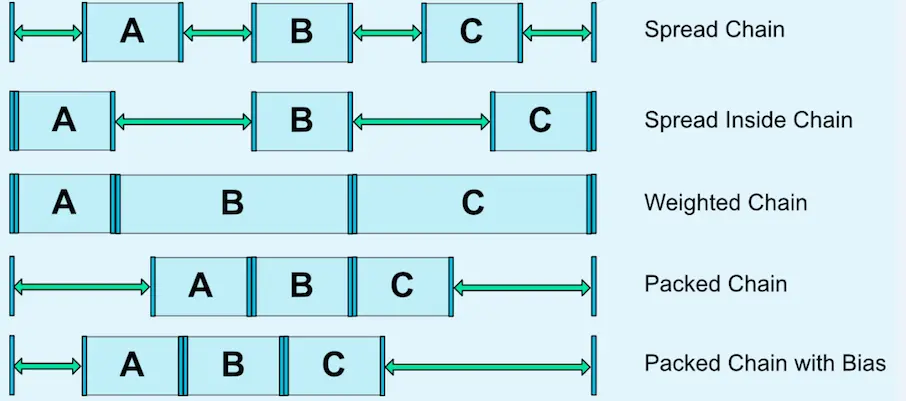

先放一个官方解释的示例图
看完这个图是不是还觉得一头雾水，看起来很复杂的样子?其实不然，在开发中灵活使用此属性则能事半功倍且适配效果很好。使用此属性之前，需要把你即将连成链条的View彼此之间建立关联关系，水平方向则是控件彼此左右关联，竖直方向则是上下关联，每相邻两个View之间必须紧紧关联ID。即是：将一个方向上的控件形成锁链(相互依赖)，默认属性是spread

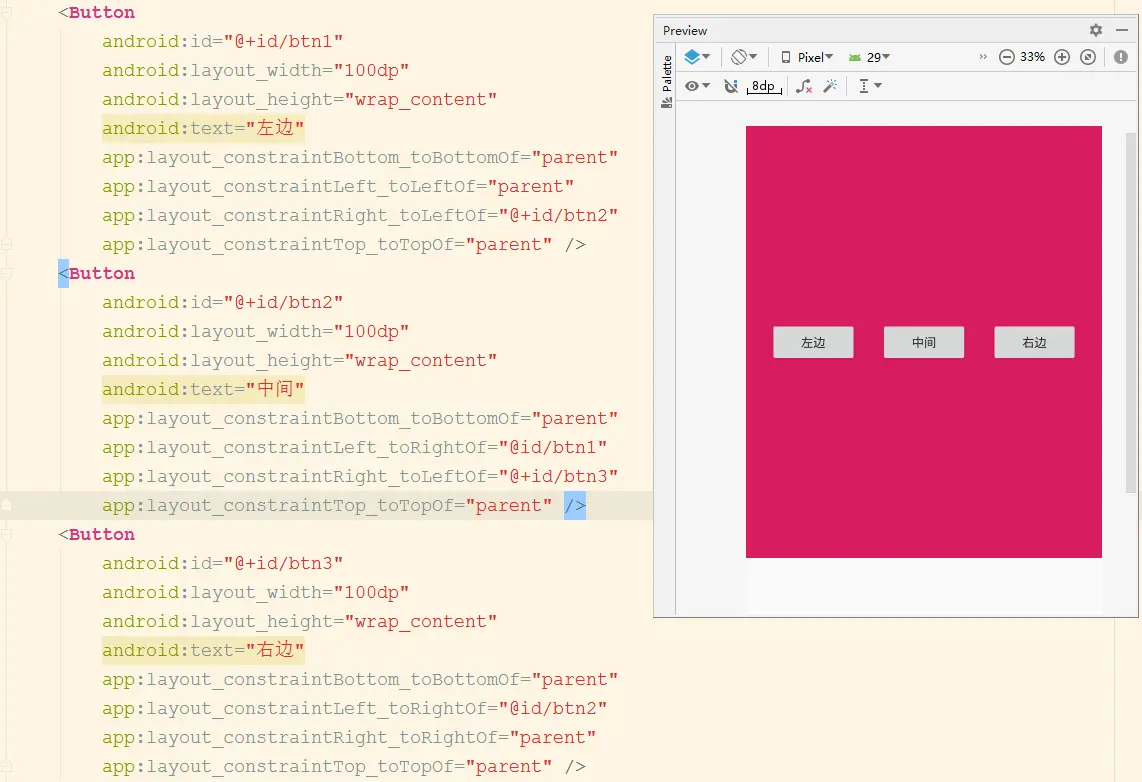

Spread Chain

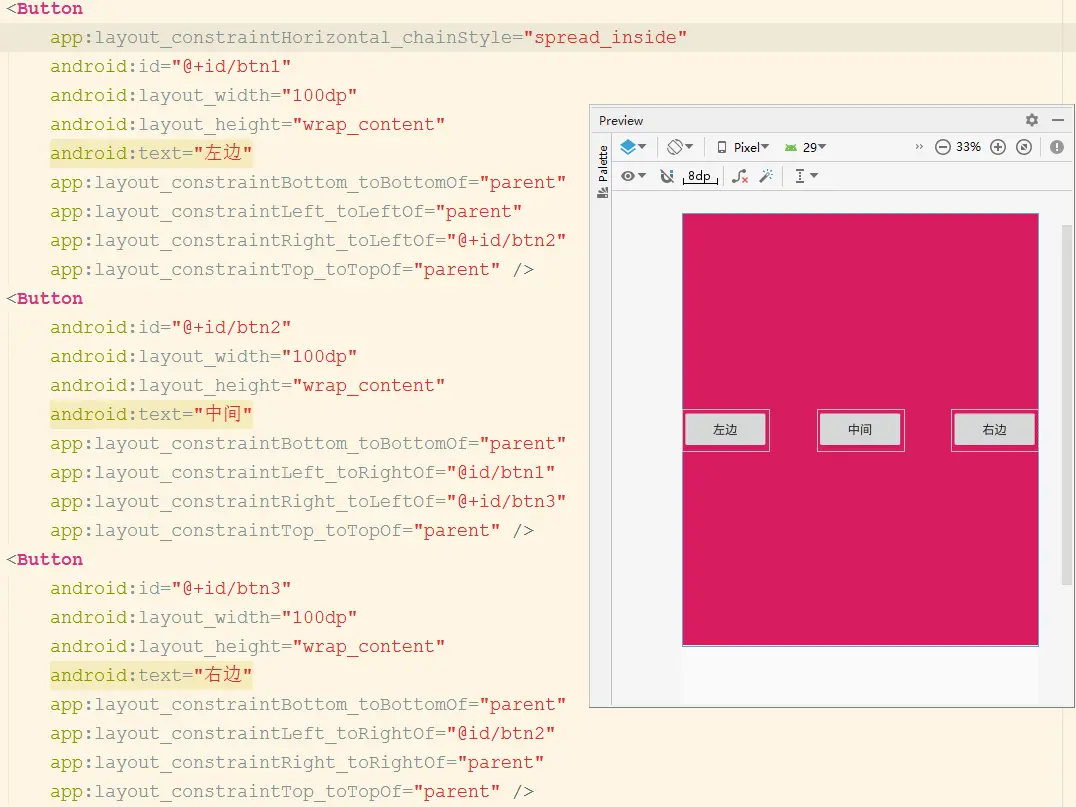

Spread Inside Chain
//在btn1上配置
app:layout_constraintHorizontal_chainStyle=spread_inside
//左右靠边，中间剩余
Packed Chain
//在btn1上配置
app:layout_constraintHorizontal_chainStyle=packed
//三个控件彼此紧靠且整体居中
Packed Chain with Basis
//在btn1上配置
app:layout_constraintHorizontal_chainStyle=packed
app:layout_constraintHorizontal_bias=0.9
//三个控件彼此紧靠且整体在横方向设置比例处
结语
由于文章篇幅有限，且实际项目中还没有研究到更多更好用的新属性，暂时就告一段落，后期还会有关约束布局的更多好的玩法推送给大家，如果有小伙伴发现更高效或者更实用的属性，欢迎你们的留言，让我们共同成长吧~
