Android加载drawable中图片后自动缩放的原理

日常开发中我们少不了要根据设计图绘制UI,一般而言设计师给的都是设计图都是750*1334的,给的切图也一般是2x3x图。

简单起见,我们只将对应的2x图标放到res/drawable-xhdpi目录下即可。

当然了,对于要求高的图标,我们需要添加对应的多套图,分别放置到drawable-mdpidrawable-hdpidrawable-xhdpidrawable-xxhdpidrawable-xxxhdpi、目录下。

ps: `drawable-ldpi`太低了,可以忽略掉。
复制代码

图标的容器我们一般使用ImageView,代码如下:

<ImageView
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:src="@drawable/empty_icon" />
复制代码

实际开发中我们直接给对应的src属性设置对应的图片资源id即可,不同机型上的适配工作,Android系统会自动帮我们完成。

系统会自动根据当前机型的dpi,到对应的drawable目录下获取图片,接着再对图片进行适当的缩放操作,最后完成显示。

关于dpi和drawable是如何匹配的,请移步郭霖大神的Android drawable微技巧,你所不知道的drawable的那些细节

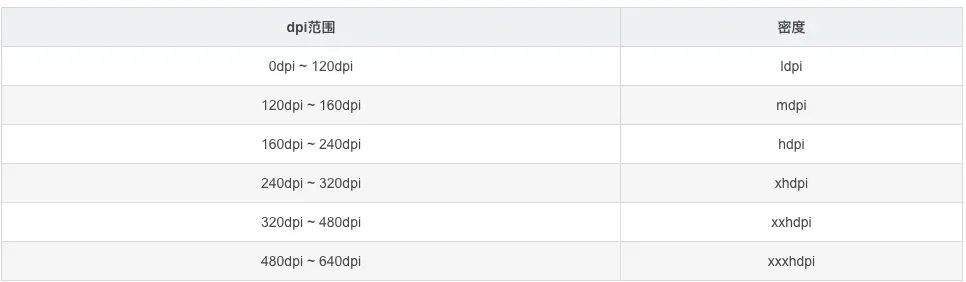

这篇文章中有一个很重要的dpi匹配的表,如下:

这里我想讲下Android在获取到对应的图片后,是如何进行对应的缩放操作的。

实例讲解

我们先从一个例子讲起。

1、图片准备

我们先准备对应的五张图片 empty_icon ,他们的分辨率分别是

mdpi		106*106
hdpi		159*159``
xhdpi		213*213
xxxhdpi 	319*319
xxxhdpi		426*426
复制代码

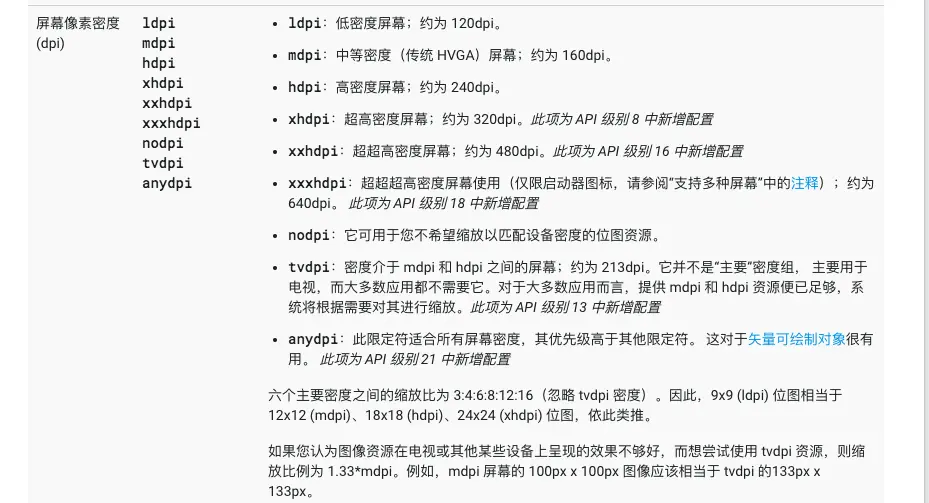

我们看下官网的说明,如下图:

这说明我们的图片是符合比例规则的,接着将他们放入到对应的drawable目录下。

ps:这几张图片来自于bravh这个库,如有侵权,请联系我,侵删。

2、展示图片信息

接着我们将这个图片设置给ImageView对象,代码如下:

<ImageView
    android:id="@+id/iv"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_gravity="center_horizontal"
    android:src="@drawable/empty_icon" />
复制代码

然后获取当前图片的实际宽高,代码如下:

iv.post {
    var sb = StringBuffer("图片实际宽高:\n")
    sb.append("width: " + iv.width)
    sb.append("\n")
    sb.append("height: " + iv.height)

    tvIvInfo.text = sb.toString()
}
复制代码

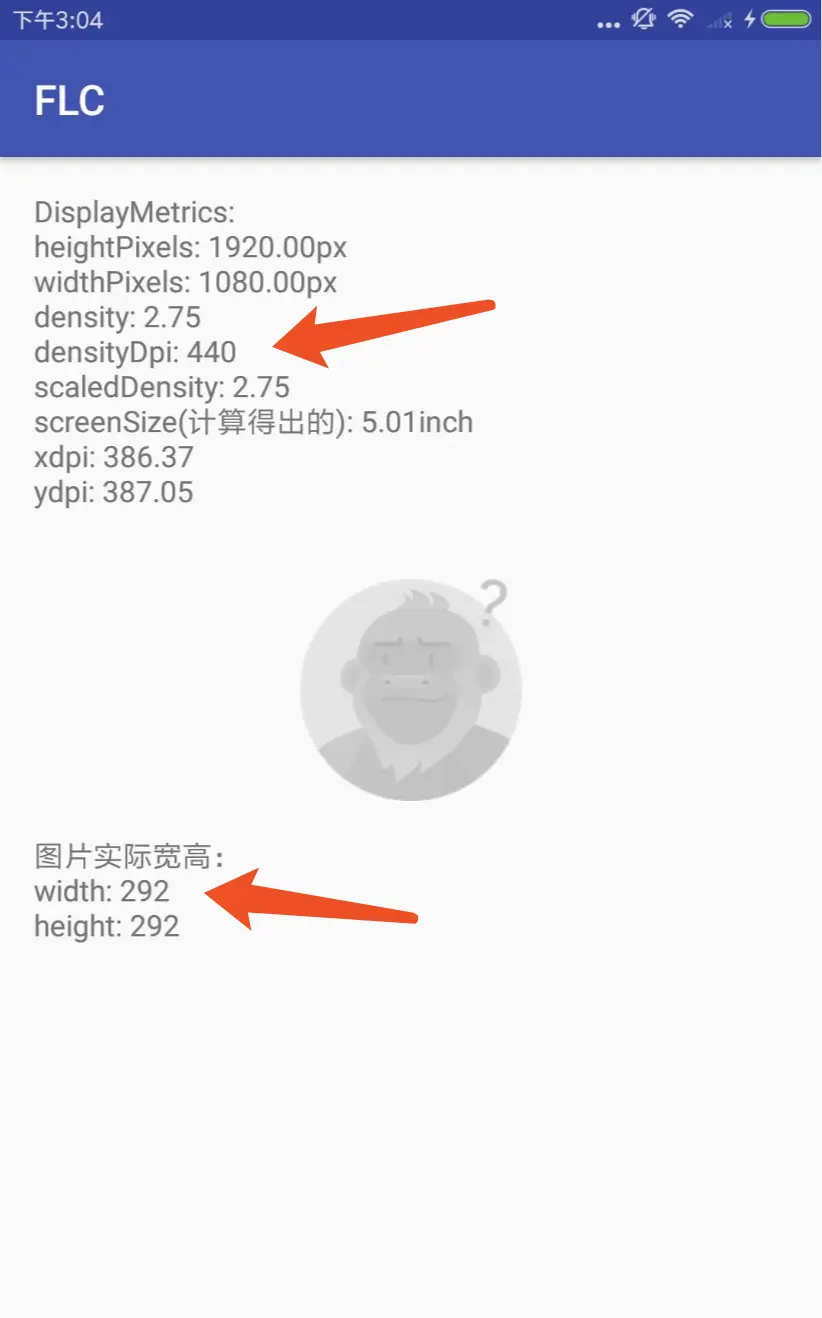

接着运行代码,我们看下现象,效果图如下:这个测试机的dpi为440。

咦,这里图片的尺寸怎么不对呢?drawable-xxhdpi文件夹下的图片尺寸命名是319啊,这里为何不一致,而且我们也没有这个尺寸的图片啊,为什么呢?

莫慌,我们这次换一个xxhdpi的模拟器试下,运行效果如下图:

这次效果正确了吧,可是这个缩放原理是什么呢?

3、图片缩放原理解析

我们都知道Android会为我们自动缩放drawable中的图片,可是到底缩放了多少,什么情况下缩放呢?

我们先看下dpi和drawable的对应关系:需要说明的是,这里的范围都是不包含头包含尾,可以用(a,b]来表示。

我们第一次运行的测试机的dpi为440,第二次的为480,他两对应的dpi等级均是xxhdpi,所以它们对应的drawable目录为drawable-xxhdpi,我们这里对应的图片的尺寸应该是319*319

可是为啥两个手机上显示的尺寸不一样呢?一个是292*292,一个是319*319。有什么规律呢?

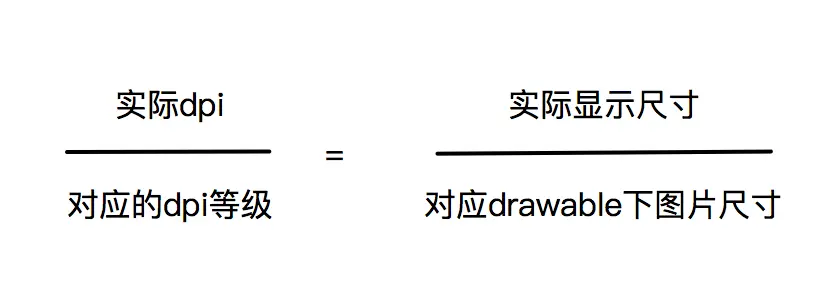

眼尖的同学应该已经看出来了,实际的图片尺寸缩放比例实际dpi对应dpi等级相关,规律如下:

对第一个实例来说,实际dpi这里对应的分别是440,对应的dpi通过上面的表格可以得出为480,对应drawable图片尺寸为319px,实际显示尺寸为我们获取到的292.

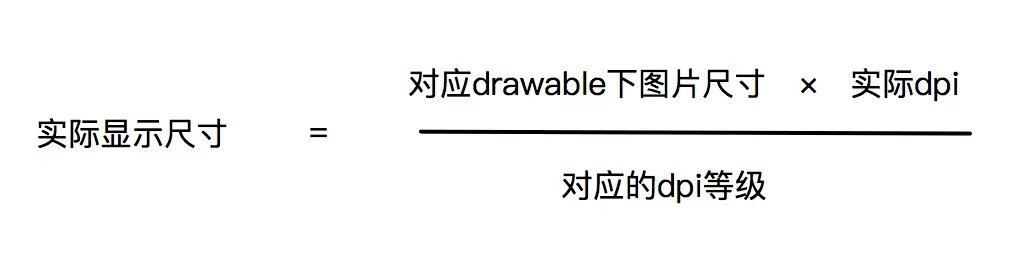

上述公式转换下,如下所示:计算实际显示尺寸的值。

针对某个图片来说,实际dpi对应的dpi等级对应drawable下图片尺寸这三个值都是已知的,根据这三个值我们就可以获取到实际显示的尺寸。

4、结论验证

接下来我们验证下我们这个结论。我们先写一个工具类,根据实际dpi获取对应的dpi等级,代码如下所示:

/**
 * 根据实际dpi获取对应的dpi等级。
 * 登记表参见 https://blog.csdn.net/guolin_blog/article/details/50727753
 * @param srcDpi
 * @return
 */
public static int getTargetDpi(int srcDpi) {
    int targetDpi = 0;

    if (srcDpi <= 120) {// ldpi
        targetDpi = 120;
    } else if (srcDpi <= 160) {// mdpi
        targetDpi = 160;
    } else if (srcDpi <= 240) {// hdpi
        targetDpi = 240;
    } else if (srcDpi <= 320) {// xhdpi
        targetDpi = 320;
    } else if (srcDpi <= 480) {// xxhdpi
        targetDpi = 480;
    } else if (srcDpi <= 640) {// xxxhdpi
        targetDpi = 640;
    }

    return targetDpi;
}
复制代码

接着我们再写一个方法,根据对应的dpi等级,可以获取 R.drawable.empty_icon 的实际尺寸:

/**
 * 根据对应的dpi等级,获取 R.drawable.empty_icon 对应的实际尺寸
 */
fun getDrawableSize(targetDpi: Int): Int {
    var drawableSize = 0;
    when (targetDpi) {
        120, 160 -> drawableSize = 106
        240 -> drawableSize = 159
        320 -> drawableSize = 213
        480 -> drawableSize = 319
        640 -> drawableSize = 426
    }
    return drawableSize
}
复制代码

接下来就是核心代码了,如下所示:

// 获取当前手机实际的dpi
var srcDpi = this.resources.displayMetrics.densityDpi

// 获取实际dpi对应的dpi等级
var targetDpi = ScreenUtils.getTargetDpi(srcDpi)

// 根据dpi等级,获取 R.drawable.empty_icon 实际尺寸
var drawableSize = getDrawableSize(targetDpi)

// 根据实际尺寸计算缩放后的尺寸
var resultSize = drawableSize * 1.0f / targetDpi * srcDpi

tvExpect.text = String.format("期望结果:%.2f", resultSize)
复制代码

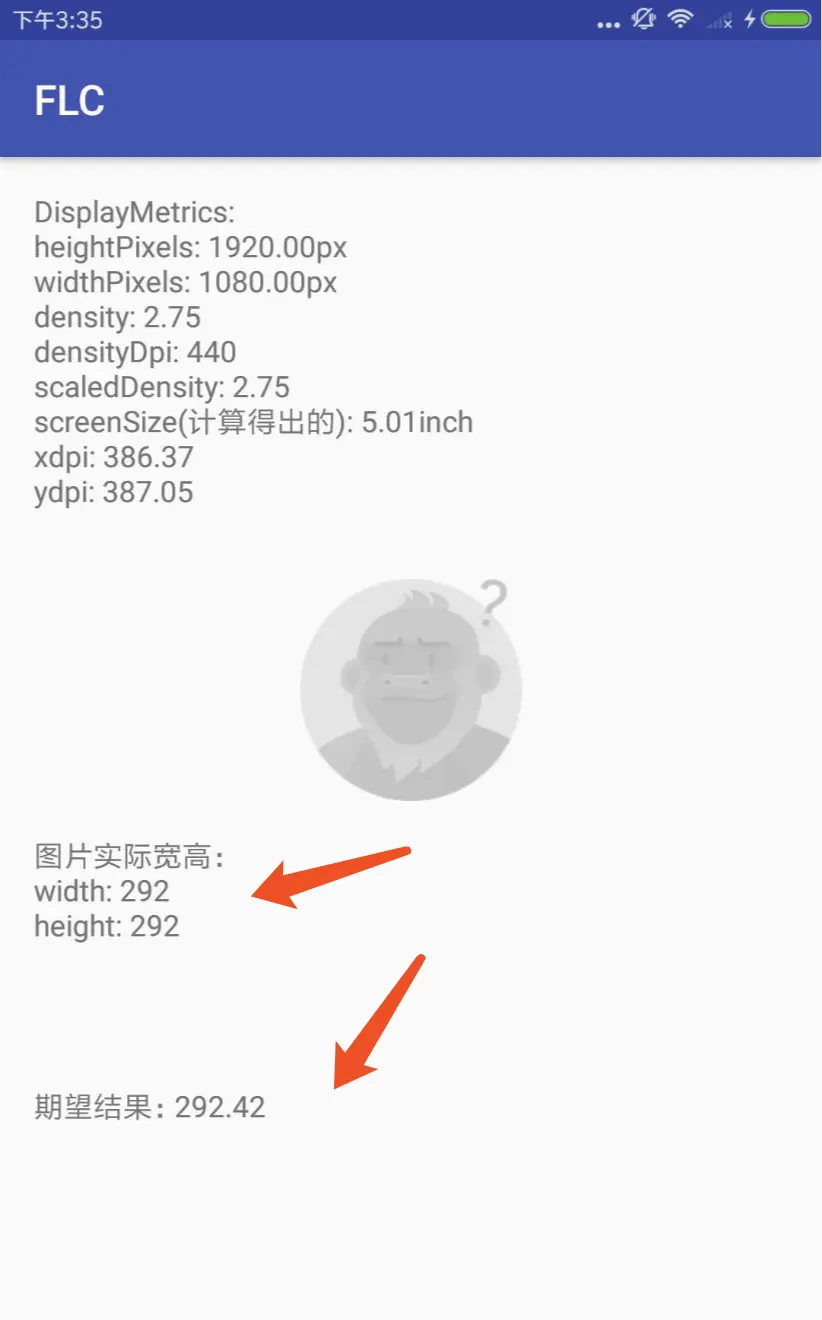

我们先在刚才的440dpi的手机上验证下,效果如下:

可以看出,我们计算出的期望值四舍五入后就是实际显示的值。

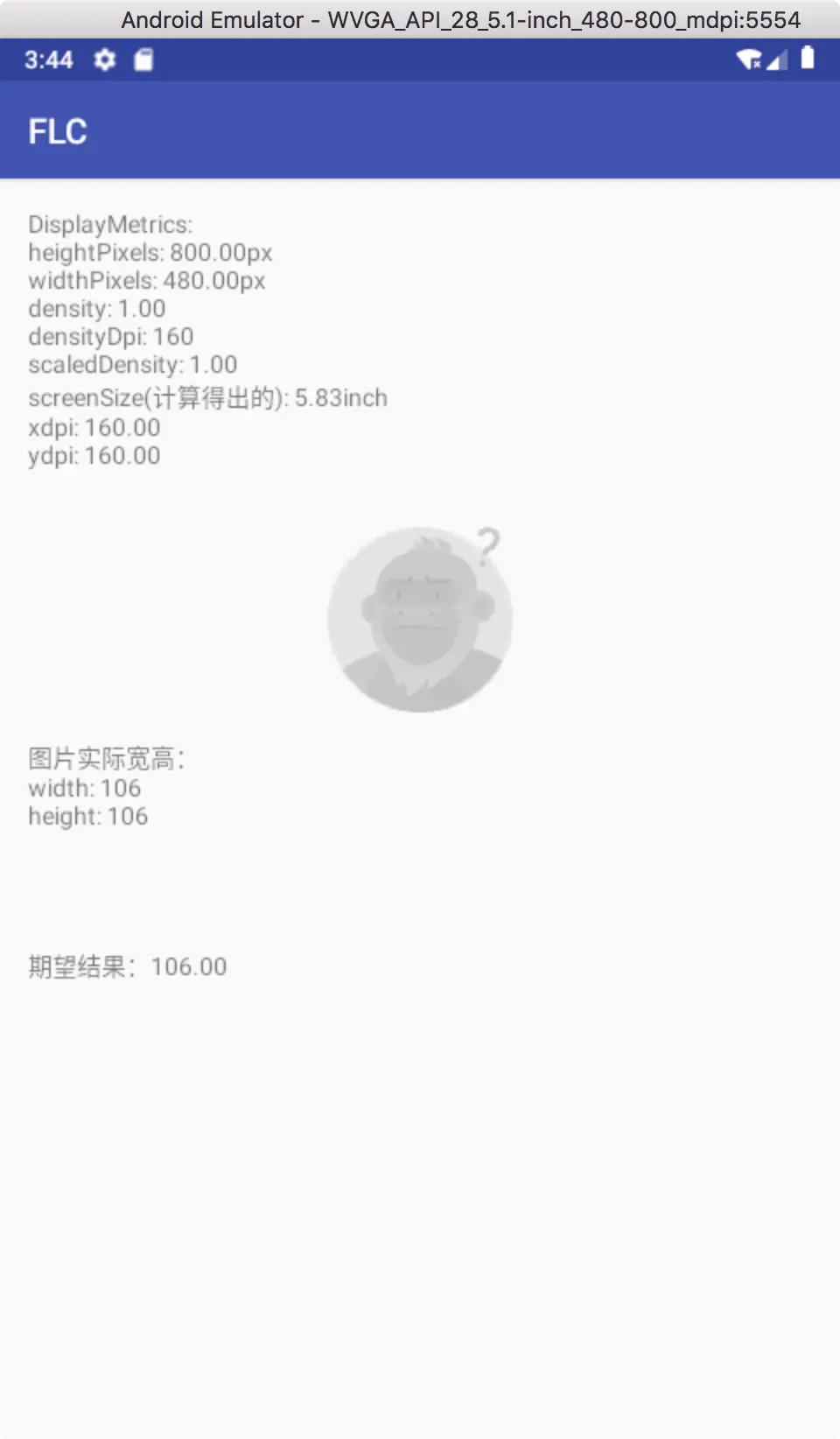

接下来看下mdpi的手机上的显示效果:

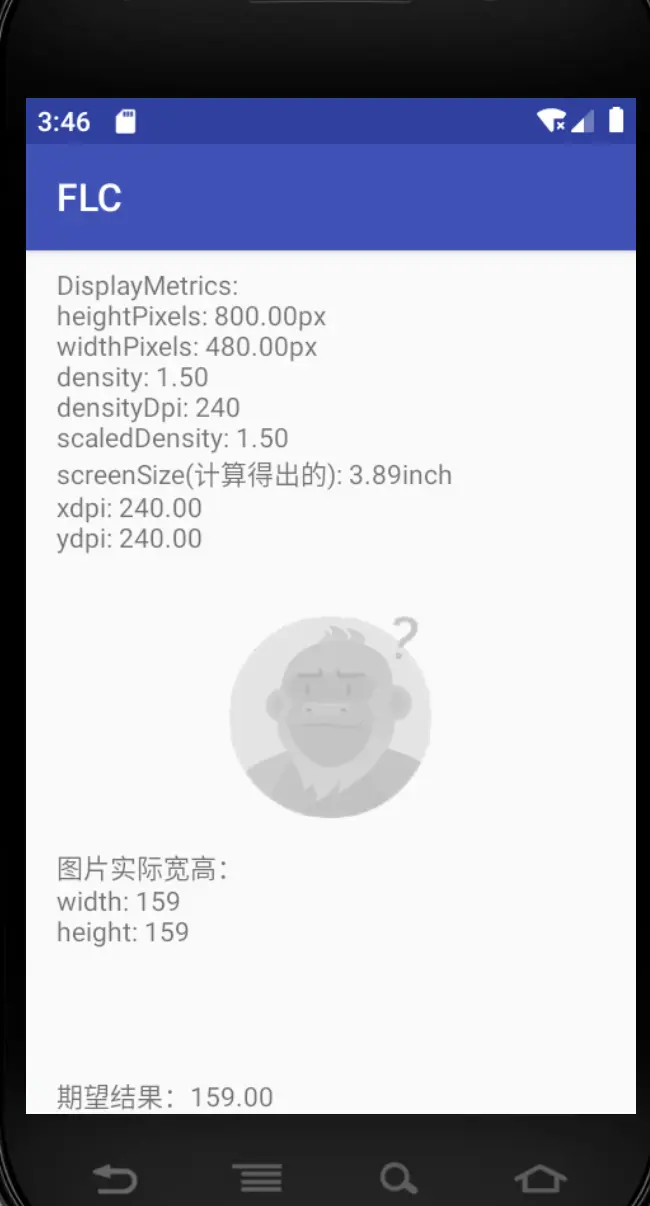

接下来看下hdpi的手机上的显示效果:

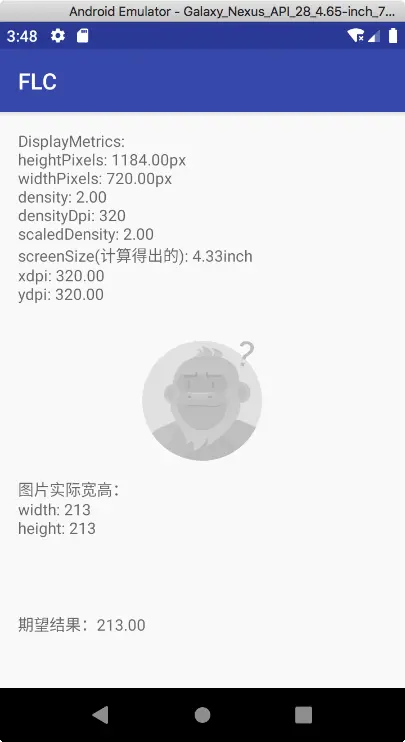

接下来看下xhdpi的手机上的显示效果:

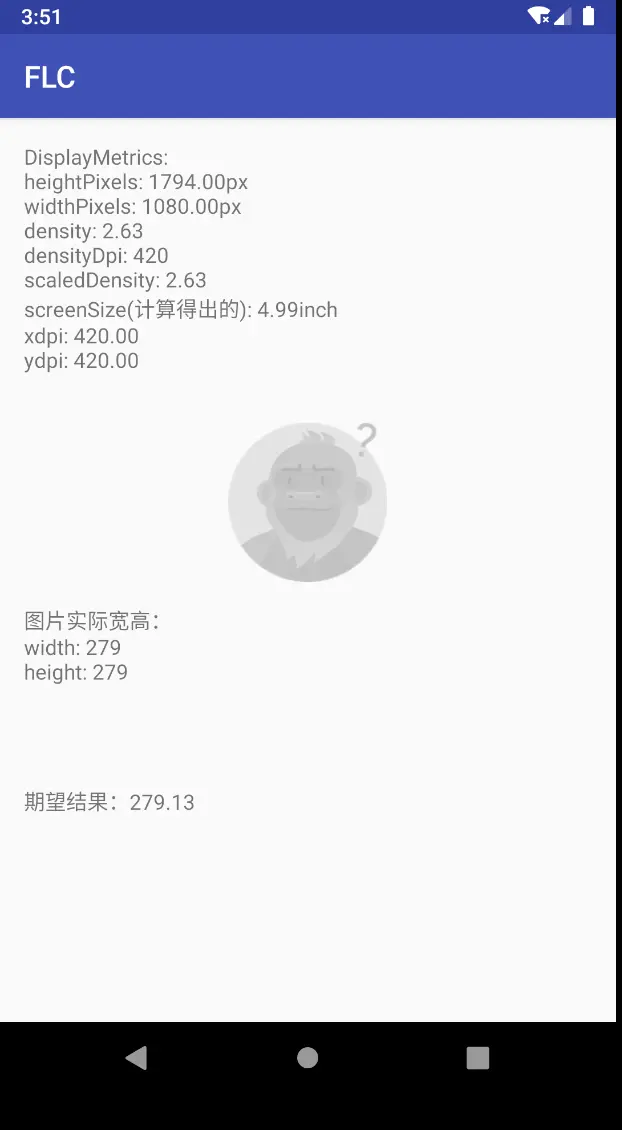

接下来看下420hdpi的手机上的显示效果:

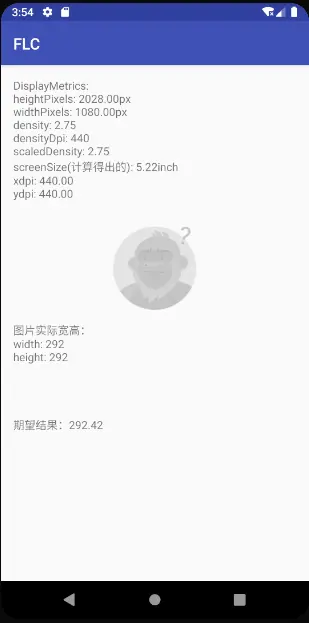

接下来看下440hdpi的手机上的显示效果:

接下来看下xxhdpi的手机上的显示效果:

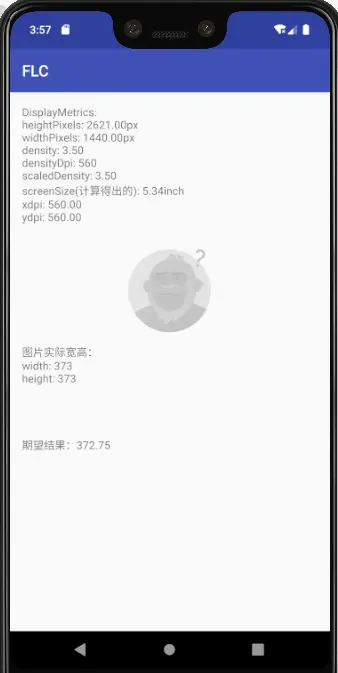

接下来看下560hdpi的手机上的显示效果:

由于Android Studio自带的模拟器中没有xxxhdpi等级的模拟器,所以这里就只能使用560dpi近似展示了,他两是一个dpi等级的。

总结

通过上述分析,我们以后可以放心的使用Android自带的drawable文件进行图标的适配了,只要我们正确的提供了多套图,Android系统会自动为我们加载合适的图片,再进行适当的缩放。

之前不是很懂这个原理的时候,我都是通过给ImageView设置高度来适配的,代码如下:

<ImageView
    android:id="@+id/iv"
    android:layout_width="106dp"
    android:layout_height="106dp"
    android:layout_gravity="center_horizontal"
    android:background="@drawable/empty_icon" />
复制代码

这次搞清楚原理之后,这种比较苟的方式就可以废弃了,直接使用Android提供的默认方式即可,这样ImageView的书写方式就极其简单了:

<ImageView
    android:id="@+id/iv"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_gravity="center_horizontal"
    android:src="@drawable/empty_icon" />
复制代码

github项目地址

具体demo地址位于: github.com/tinyvampire…

具体页面:github.com/tinyvampire…

打开方式如下:
