NDK学习一指南(一)

宁静致愿
2,992 阅读5分钟

image-20181224133832199

JNI和NDK是什么？

基本概念

  • Android NDK

    NDK是一组允许你将 C 或 C++嵌入到 Android 应用中的工具。通过NDK开发我们可以在平台之间移植应用(音视频开源库FFmpeg、开源视觉库OpenCV等等)，在一些计算密集型的APP(比如游戏开发)中我们也需要做一些算法的移植工作。可以看出来NDK就是原生开发工具包，在AndroidStudio中我们在通过SDK Manager进行NDK工具包的更新和安装。NDK是属于Android的和Java没有特定的关系。

  • Android JNI

    Java Native InterfaceJava本地接口，JNI是属于Java特有的特性，主要作用是让Java和C++、C等其他本地语言进行交互。通过JNI，可以让Java具备跨平台的特性，增强Java和本地语言交互的能力。

NDK和JNI的关系

NDK是Android SDK自带的工具开发包，用于快速的开发C和C++的动态代码库，并将相关的so文件打包进APK文件中。JNI是Java语言增强的特性之一，用于Java与本地语言的交互。总结下来：JNI是实现的终极目标，而NDK是Android集成开发环境实现JNI目标的手段。通过NDK实现JNI目标。

需要注意： NDK提供的库本身也是有限的，仅仅用于处理算法效率和敏感的问题，NDK提供了交叉编译器，用于生成特定的CPU的平台动态库，另外NDK还提供了.so文件和.apk打包的工具。

AndroidStudio如何支持开发

还记的AndroidStudio2.2的版本吗？还记得Eclipse开发NDK吗？简直苦不堪言啊。考虑到目前大部分同学已经迁移到AndroidStudio，况且我相信绝大同学的版本已经在3.2了吧。我们直接就讲解最新的AndroidStudio集成NDK开发的方式。

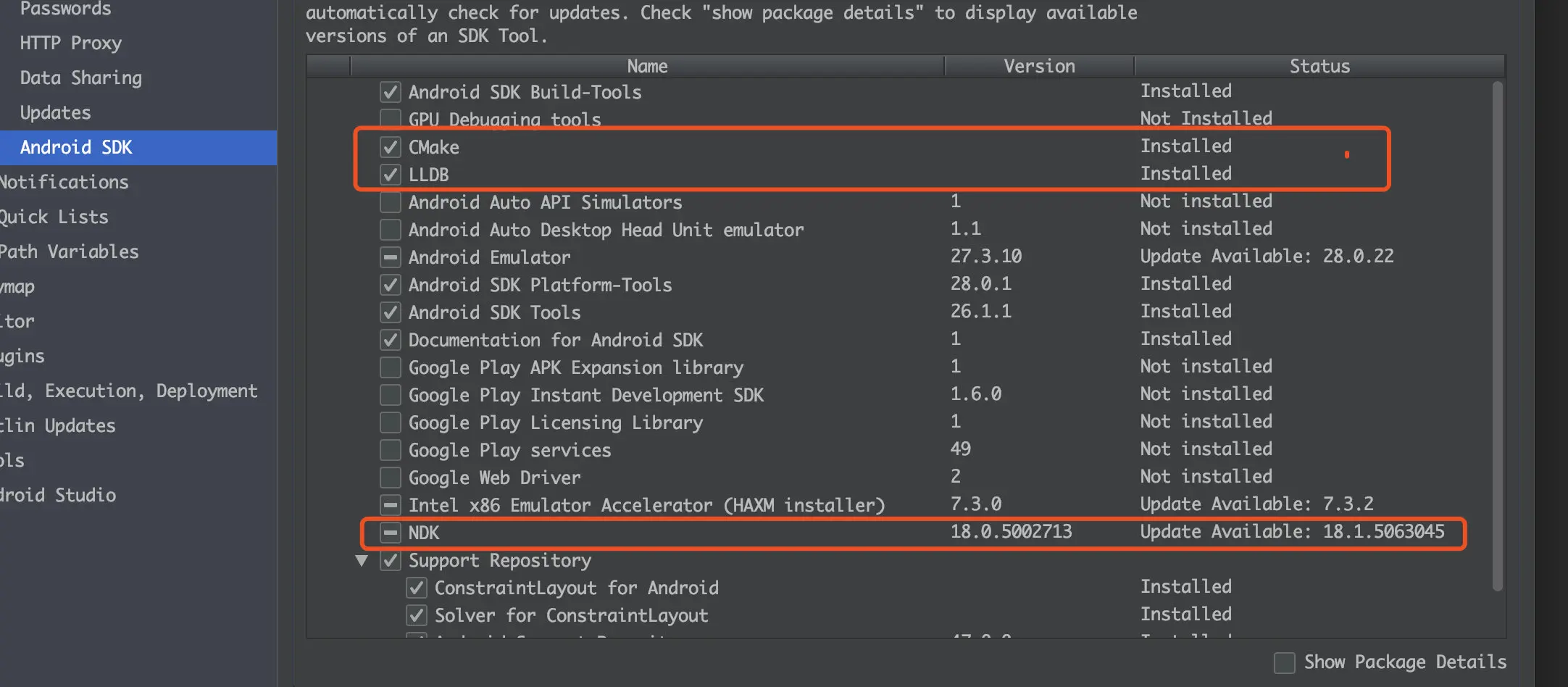

  • 保证你的Android SDK已经下载了Cmake、LLDB、NDK。

image-20181224142135487

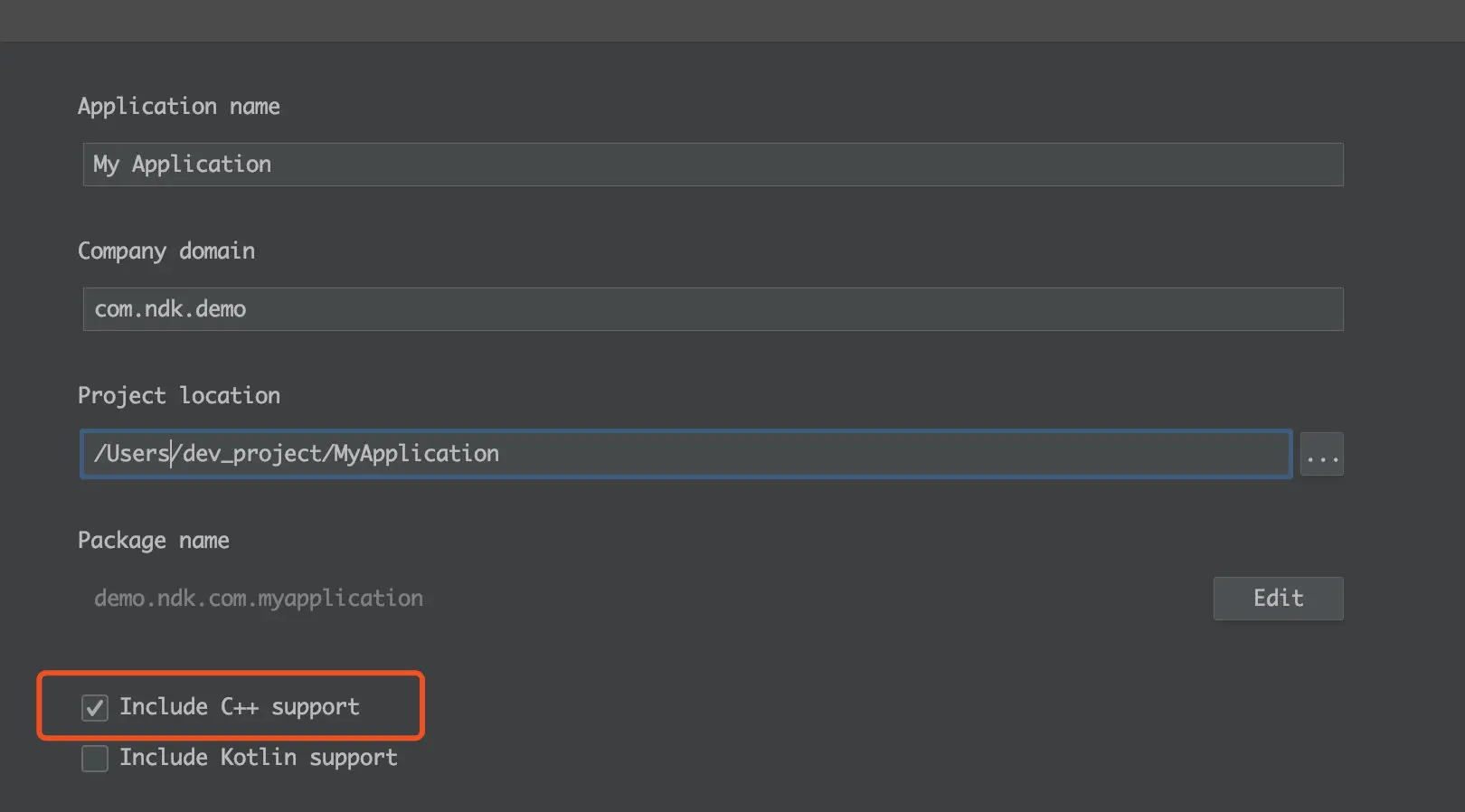

  • 通过AndroidStudio创建Android Project，记得勾选Include C++ surpport

image-20181224142447705

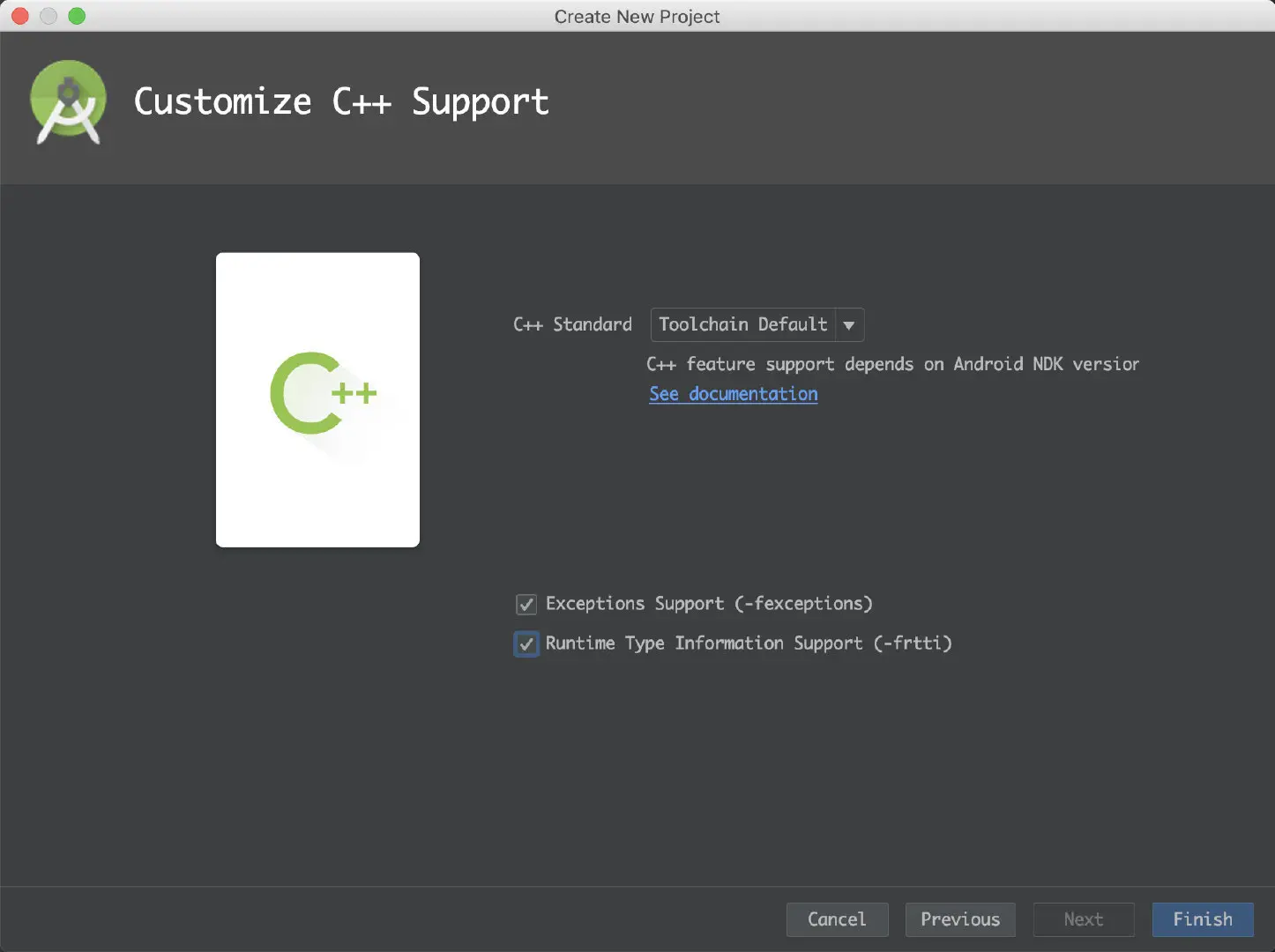

  • 点击Next，一直到Customize C++ Support，勾选-fexceptions和-frtti

image-20181224142937266

一个支持了NDK的Android的项目有哪些需要注意的点呢？

  • Gradle配置

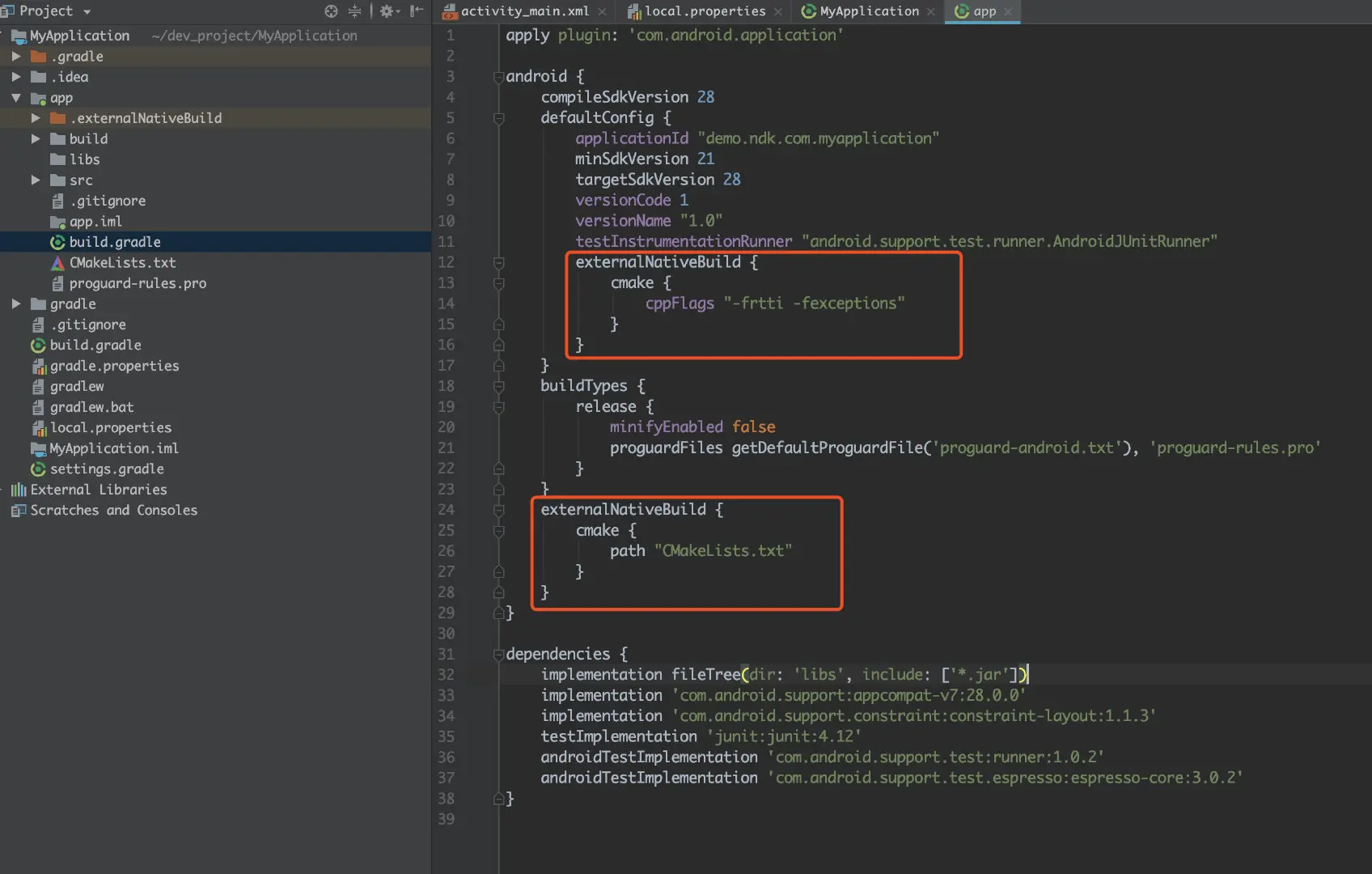

如果要手动将 Gradle 与你的本地库相关联，你需要在 module 层级的 build.gradle 文件中添加 externalNativeBuild {} 代码块，并且在该代码块中配置 cmake {} 或 ndkBuild {}。可以看到AndroidStudio默认使用Cmake构建系统。后续我们着重来说。

image-20181224143508987

cmake {
    cppFlags "-frtti -fexceptions" //这里的设置了一些可选的标识符给C++的编译器，这也是我们之前在创建项目时候勾选的
}

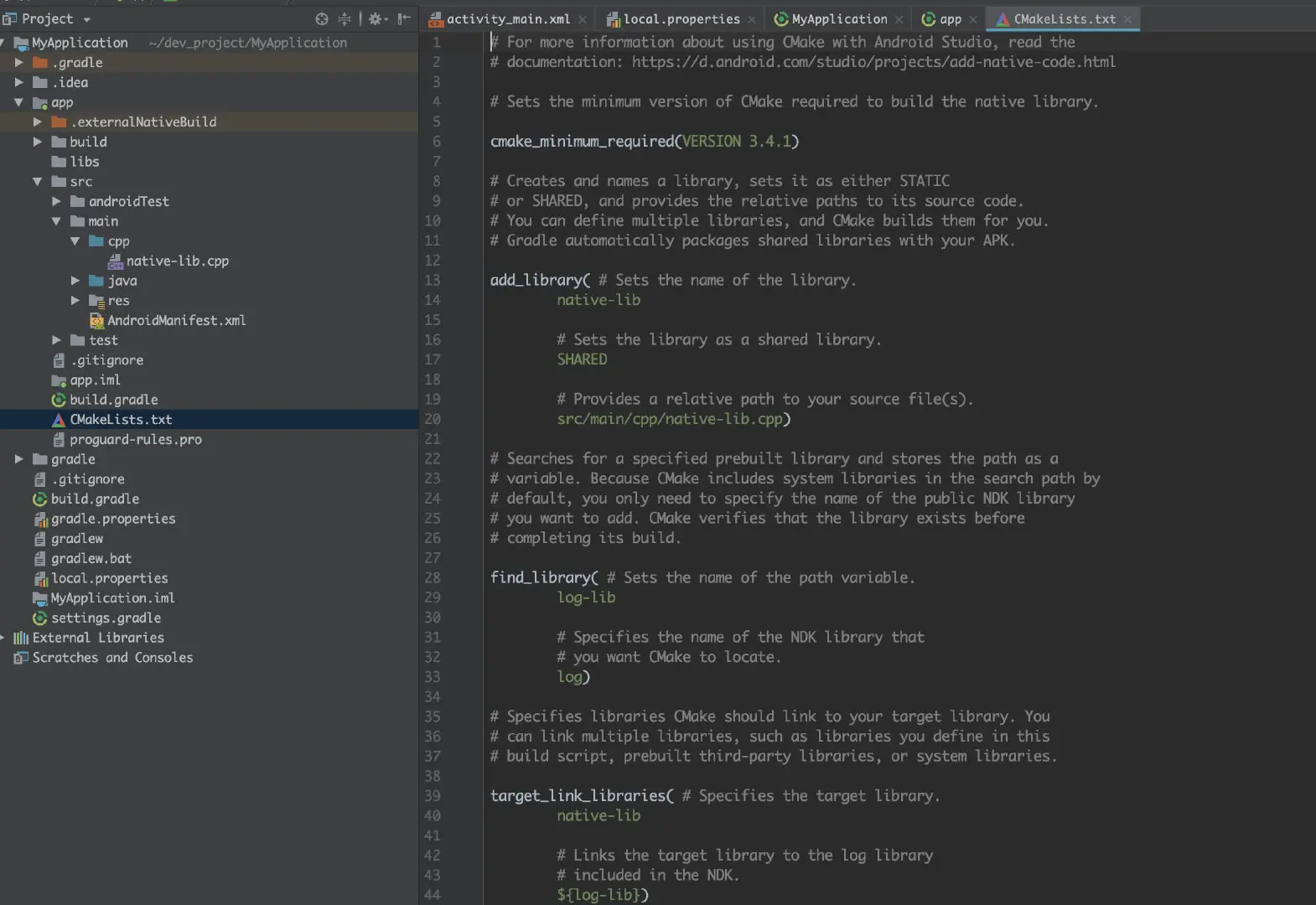

  • Cmake配置

image-20181224144056905

add_library() 、find_library和target_link_libraries都是Cmake脚本中定义的命令函数。其他一些Cmake脚本语法可以参见https://cmake.org/cmake/help/v3.0/command/find_library.html(注意版本区分)。

add_library 使用指定的源文件向工程中添加一个库。函数原型如下：

 add_library(<name> [STATIC | SHARED | MODULE]
              [EXCLUDE_FROM_ALL]
              source1 source2 ... sourceN)
             # STATIC：静态库，是目标文件的归档文件，在链接其它目标的时候使用
             # SHARED：动态库，会被动态链接，在运行时被加载
             # MODULE：模块库，是不会被链接到其它目标中的插件，但是可能会在运行时使用dlopen-系列的函数

find_library用于查找一个库文件。函数原型如下：

 find_library(
             <VAR>
             name | NAMES name1 [name2 ...]
             [HINTS path1 [path2 ... ENV var]]
             [PATHS path1 [path2 ... ENV var]]
             [PATH_SUFFIXES suffix1 [suffix2 ...]]
             [DOC "cache documentation string"]
             [NO_DEFAULT_PATH]
             [NO_CMAKE_ENVIRONMENT_PATH]
             [NO_CMAKE_PATH]
             [NO_SYSTEM_ENVIRONMENT_PATH]
             [NO_CMAKE_SYSTEM_PATH]
             [CMAKE_FIND_ROOT_PATH_BOTH |
              ONLY_CMAKE_FIND_ROOT_PATH |
              NO_CMAKE_FIND_ROOT_PATH]
            )
           # android系统每个类型的库会存放一个特定的位置，而log库存放在log-lib中

target_link_libraries设置要链接的库文件的名称。函数原型如下：

target_link_libraries(<target> [item1 [item2 [...]]]
                      [[debug|optimized|general] <item>] ...)

通过上面的解析，我们知道AndroidStudio默认使用Cmake进行NDK构建环境，通过在CMakeLists.txt中进行编辑命令的编写，使得C++/C的代码可以通过Cmake工具进行编译。

  • Java和C++代码JNI编写

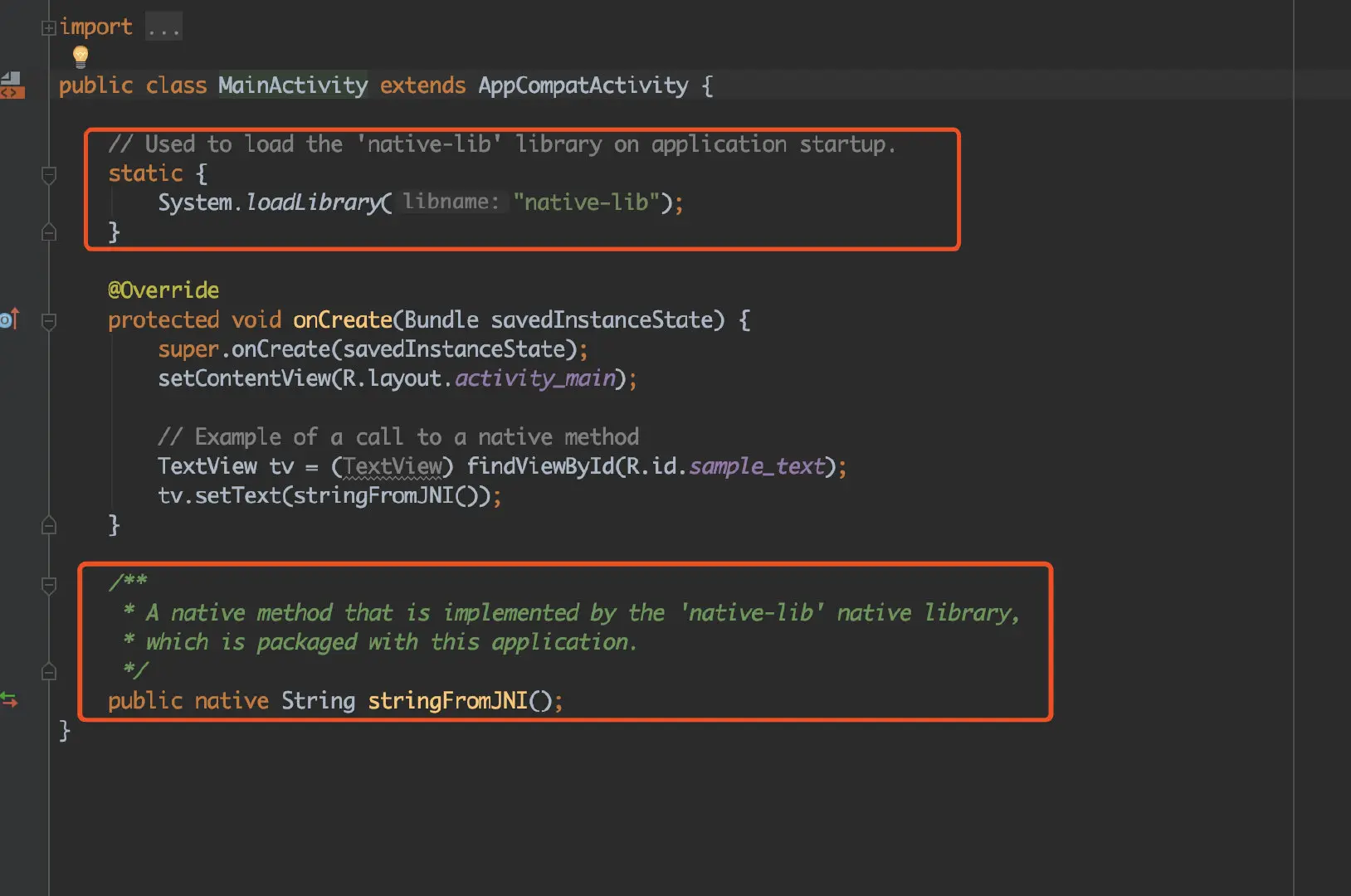

Java：函数的native申明是在MainActivity中。我们再看看MainActivity文件，与以前的jni调用方式完成一样，包括了库的加载、native方法申明、jni方法调用三个过程。在native方法中通过点击鼠标左键可以直接跳转到C++的源码里。

image-20181224145836640

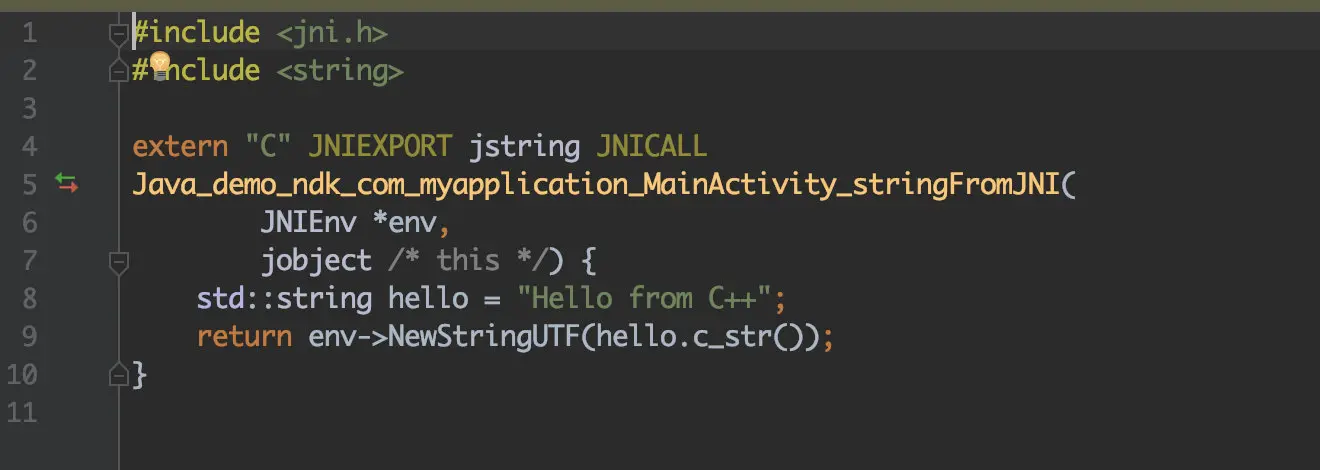

C++：这里是我们需要通过C/C++进行代码编写的地方。

image-20181224150322849

我们在AndroidStudio中进行运行，把项目跑到手机中，当我们点击TextView，我们可以看到Hello from C++，说明我们成功进行了Java和C++代码的相互调用，也完成了JNI第一个入门程序的分析。

已有项目如何支持NDK开发

上面我们看到了如何在项目刚刚创建的时候集成NDK开发，如果针对一个已经开发的项目，那么如何进行NDK的集成呢？

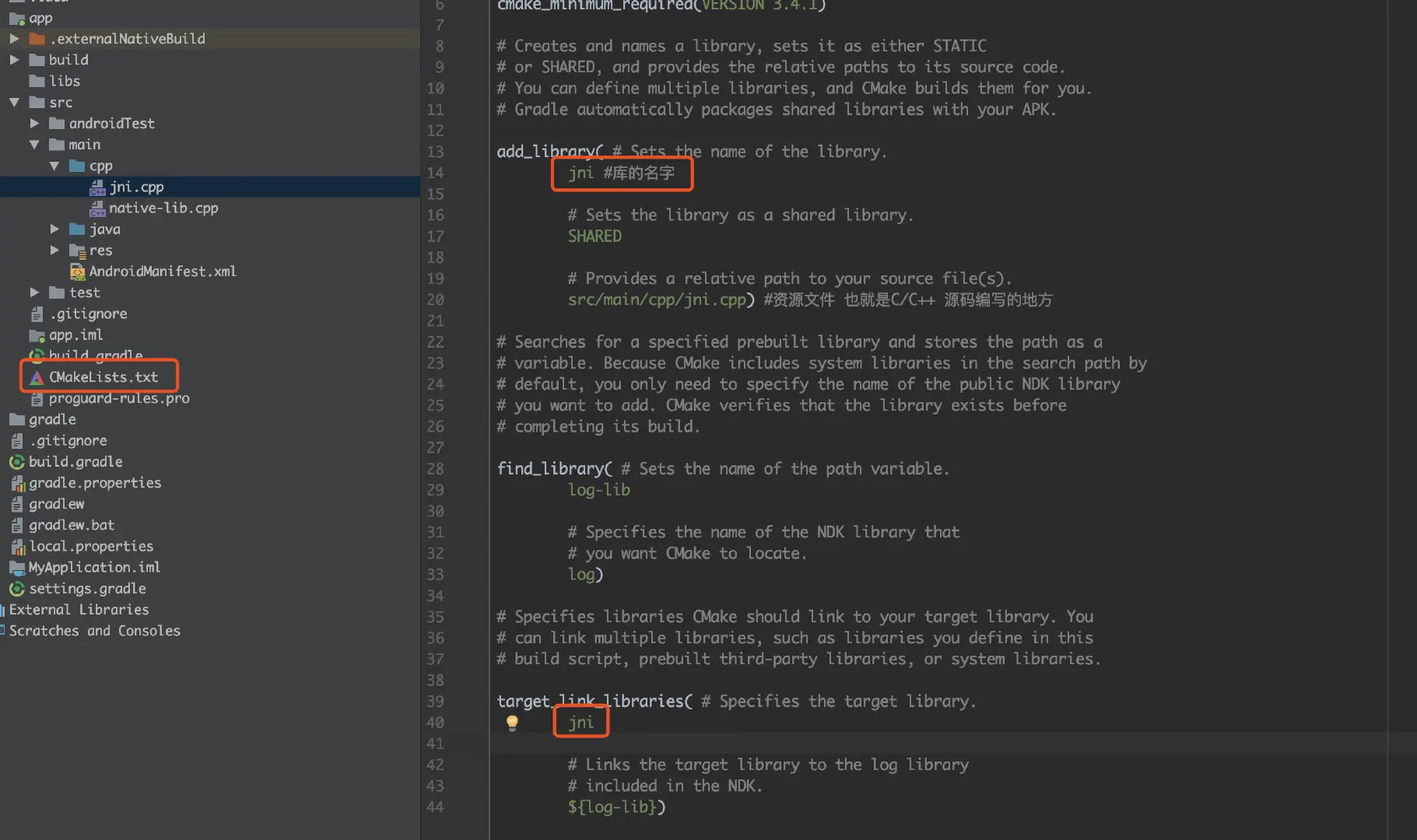

  • 在需要使用JNI的模块中新增一个CmakeLists.txt文件，按照Cmake语法规则进行脚本的编写

image-20181224151310204

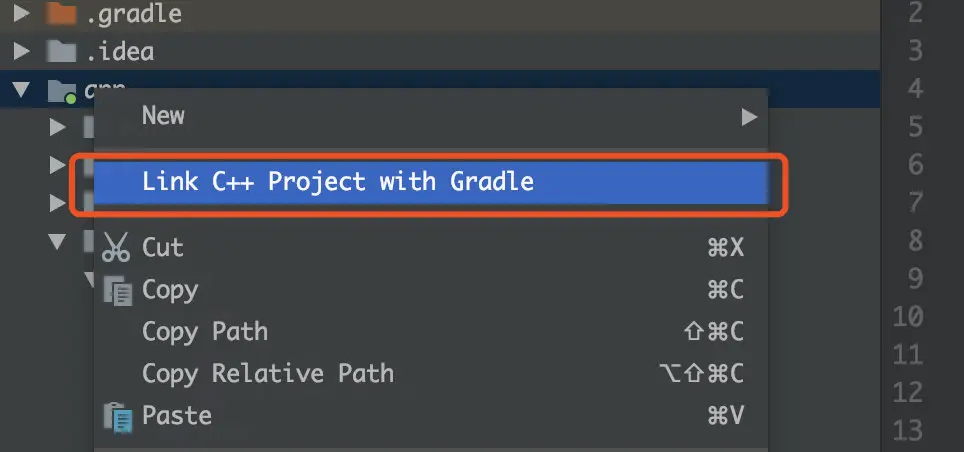

  • 配置项目支持JNI开发，在项目模块右键选择Link C++ Project with Gradle。

    image-20181224151702372

  • 在弹出的提示框中选择刚新建配置的CMakeLists.txt文件，并点击OK。

    image-20181224151924209

    通过上述的步骤，我们可以看到AndroidStudio会帮我们在gradel脚本文件中自动创建externalNativeBuild {} 代码块，并且在该代码块中配置 cmake {} 代码块了。接下来我们就可以在Java代码中进行库的加载、native方法申明、jni方法调用三部曲了。

    现在，你是不是对NDK有了初步的了解了呢？后续将会进一步分享NDK，请大家保持关注。
