contentOffset in UIScrollView

songgeb
7,116 阅读4分钟

加深理解代替单纯记忆

要了解contentOffset的本质，需要一点UIView渲染过程的前置知识

UIView渲染过程

渲染需要两个步骤，光栅化 和 合成

Rasterization（光栅化）

  • 对于每个UIView，光栅化的结果是生成一些渲染指令和一张表示该视图内容的图片

Composition（合成）

  • 从UIWindow到整个视图层级中有多个视图，每个视图都会执行光栅化

  • 将光栅化后的每一张图，绘制到一起，产生用户最终看到的效果

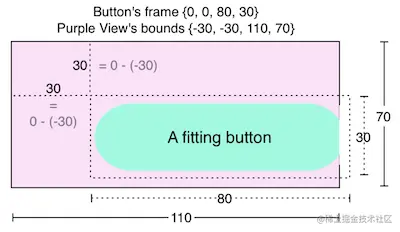

  • 一个视图绘制和它的父视图绘制到一起时，如何决定位置呢？需要用到frame和bounds，其背后的数学原理如下

    CompositedPosition.x = View.frame.origin.x - Superview.bounds.origin.x;
CompositedPosition.y = View.frame.origin.y - Superview.bounds.origin.y;

  • 多数情况bounds是(0, 0)，所以此时最终位置就等于frame

  • 当bounds不是(0, 0)时，绘制的位置一定是不同的

contentOffset

理解contentOffset要依赖UIView渲染中合成过程的数学表达式

  • 首先我们自己想下，如果要让视图里的内容可以滚动，最容易想到的直接改内容视图的frame.origin
  • 但如果有多个子视图，修改每个视图的坐标会很麻烦
  • 因为修改父视图的bounds的origin会导致绘制的所有子视图位置都发生改变，所以，要让内容滚动，那就得改bounds
  • 其实修改contentOffset就是在修改scrollview.bounds；那么拖拽的时候，同时修改contentOffset，就产生了滚动效果（等等，这不足以让scrollview滚动，一定要看完后面一条）
  • contentSize，表示滚动的范围；如果这个范围不如scrollview大，内容就不能滚动，即contentOffset不会被改
  • 关于contentOffset的值理解
    • 官方的解释不是很容易理解，由于其值是一个point坐标，那么我们需要知道是哪个点相对于哪个坐标系下的值

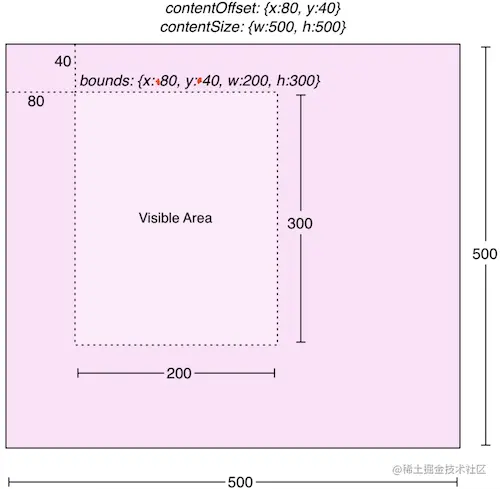

    • 有了contentSize就容易解释了，想象这样两个矩形，scrollView和contentSize，那么contentOffset就是scrollView的原点以contentSize的原点为坐标系原点的值
  • 在不考虑其他因素时，contentOffset的值有个范围
    • min：(0, 0)，即scrollView原点和contentSize原点重合。因为如果小于0，contentSize以外的内容就会进入视野，其实并没有什么内容，所以不能这样的操作
    • max: contentSize.width - scrollView.width，道理和最小值一样

contentInset

  • 道理上讲，contentInset的值是改变了contentOffset的取值范围，contentOffset一小节提到了不考虑其他因素时的取值范围，contentInset就是其他因素
  • 具体怎么改变contentOffset范围的呢？我目前的经验是从属性名称上更容易理解该属性的作用。contentInset我理解为，在滚动的内容与scrollView边界之间添加一些空白，contentInset（比如top）值为正时，滚动内容不再是只能到达scrollView的原点，而是可以到达scrollView内部且距离边界有空白；为负值时，则滚动内容连scrollView原点也到不了，只能超出了scrollView边界显示；
  • 既然contentInset（比如top值）为正时，滚动内容(contentSize)可以在scrollView内且是距离scrollView原点更远，那么contentOffset的y值就成了负值了。所以contentInset的值变化和contentOffset是相反的
  • 设置contentInset并展示scrollView时，为什么看不出来内容有变化
    • 创建一个scrollView，为其设置了contentInset，scrollView的内容并没有因此发生滚动，只是contentOffset取值范围变化了
    • 但为UITableView或UICollectionView设置contentInset时，当展示这两个视图时，能够看出视图发生了变化，也就是说contentOffset发生了变化
  • 修改contentInset会改到contentOffset的取值范围，有时动态修改contentInset也会直接触发contentOffset修改。记住，不是所有时候都会改到contentOffset
    • 该条内容是试验得出的结论，不保证一定正确。当新的contentInset的某一项值比当前contentInset该项值要小时，contentOffset会修改，其实就是内容会滚动
    • 对于上面的试验结论，我举个具体例子
    • viewDidLoad中，创建了UITableView(而不是UIScrollView，原因参见上段内容)，并设置了contentInset的top是100
    • 当在viewDidAppear中，将top值设置为80时，tableView是会滚动的，contentOffset会变化
    • 若将top值改为120，则不会滚动

UIRefreshControl（contentInset的应用）

  • 就是应用了contentInset的特点，将下拉刷新UI嵌入到scrollView中
