商品模块数据库表解析(一)

SpringBoot实战电商项目mall(18k+star)地址:github.com/macrozheng/…

简介

本文主要对商品分类、品牌管理、商品类型这三个功能的表进行解析,采用功能与表结构对照的形式。表解析只会标注一些需要理解的字段,简单字段请自行对照表注释。

商品分类

商品分类表

create table pms_product_category
(
   id                   bigint not null auto_increment,
   parent_id            bigint comment '上级分类的编号:0表示一级分类',
   name                 varchar(64) comment '名称',
   level                int(1) comment '分类级别:0->1级;1->2级',
   product_count        int comment '商品数量',
   product_unit         varchar(64) comment '商品单位',
   nav_status           int(1) comment '是否显示在导航栏:0->不显示;1->显示',
   show_status          int(1) comment '显示状态:0->不显示;1->显示',
   sort                 int comment '排序',
   icon                 varchar(255) comment '图标',
   keywords             varchar(255) comment '关键字',
   description          text comment '描述',
   primary key (id)
);

管理端展现

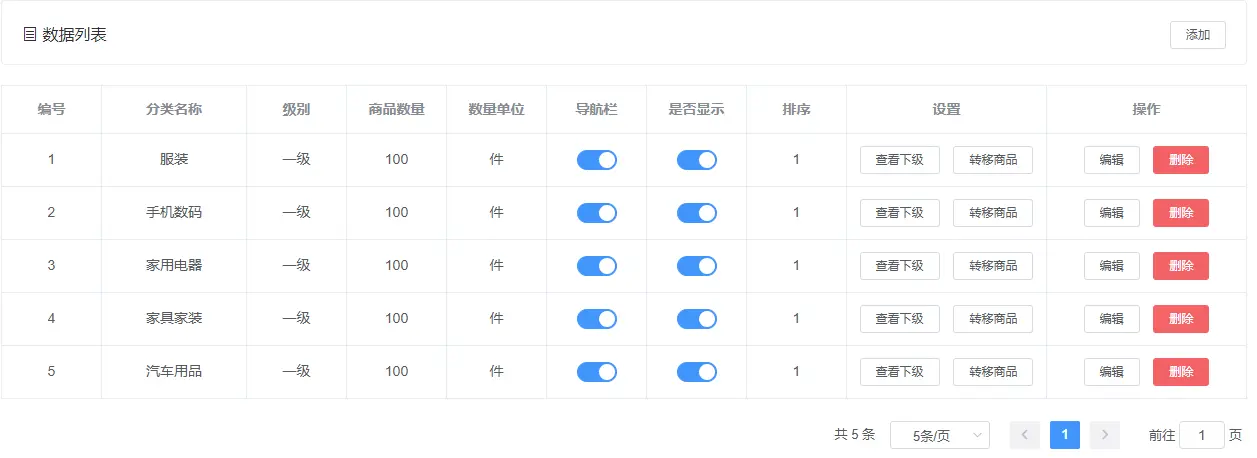

  • 商品分类列表
    展示图片

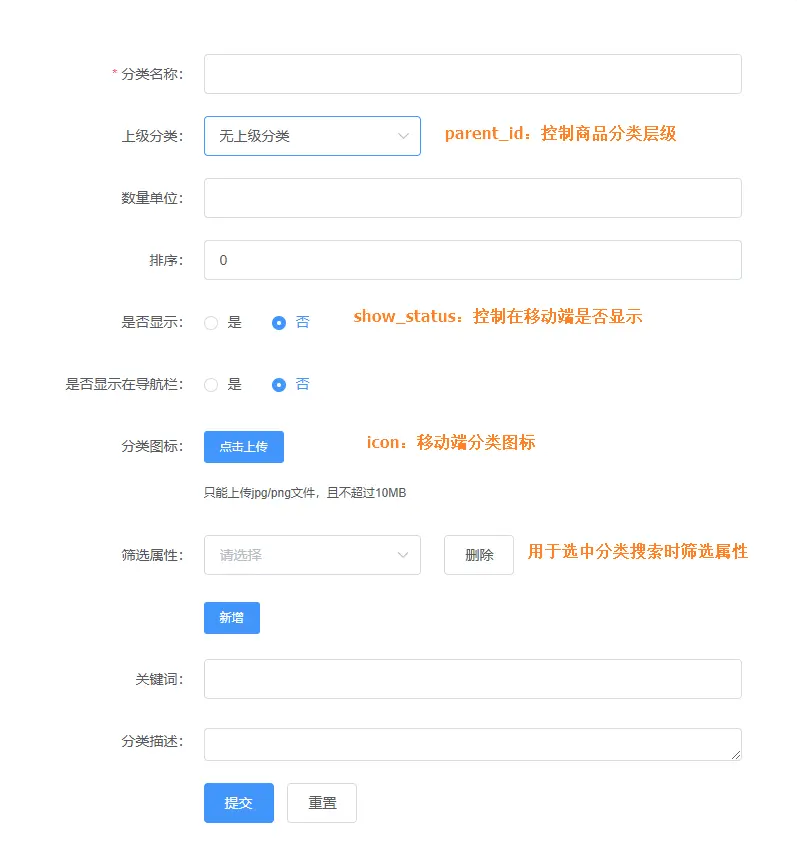

  • 添加商品分类
    展示图片

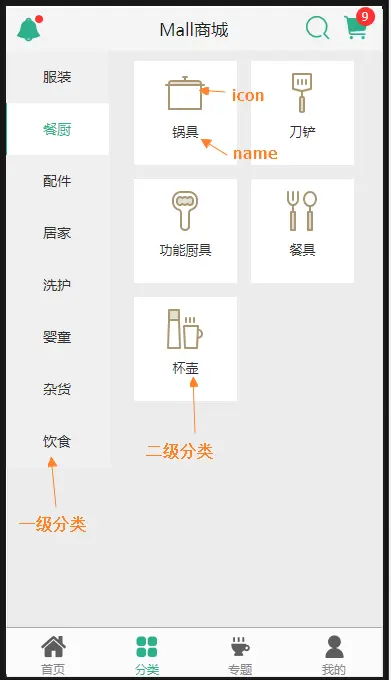

移动端展现

展示图片

品牌管理

商品品牌表

create table pms_brand
(
   id                   bigint not null auto_increment,
   name                 varchar(64) comment '名称',
   first_letter         varchar(8) comment '首字母',
   sort                 int comment '排序',
   factory_status       int(1) comment '是否为品牌制造商:0->不是;1->是',
   show_status          int(1) comment '是否显示',
   product_count        int comment '产品数量',
   product_comment_count int comment '产品评论数量',
   logo                 varchar(255) comment '品牌logo',
   big_pic              varchar(255) comment '专区大图',
   brand_story          text comment '品牌故事',
   primary key (id)
);

管理端展现

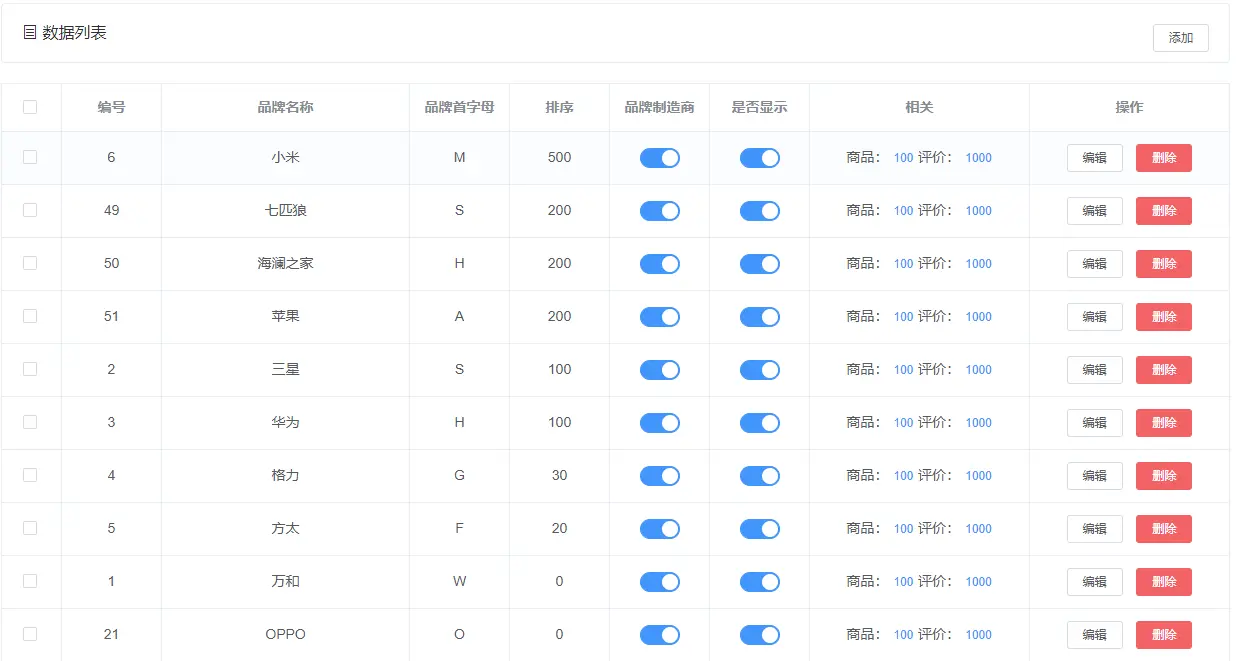

  • 品牌列表
    展示图片

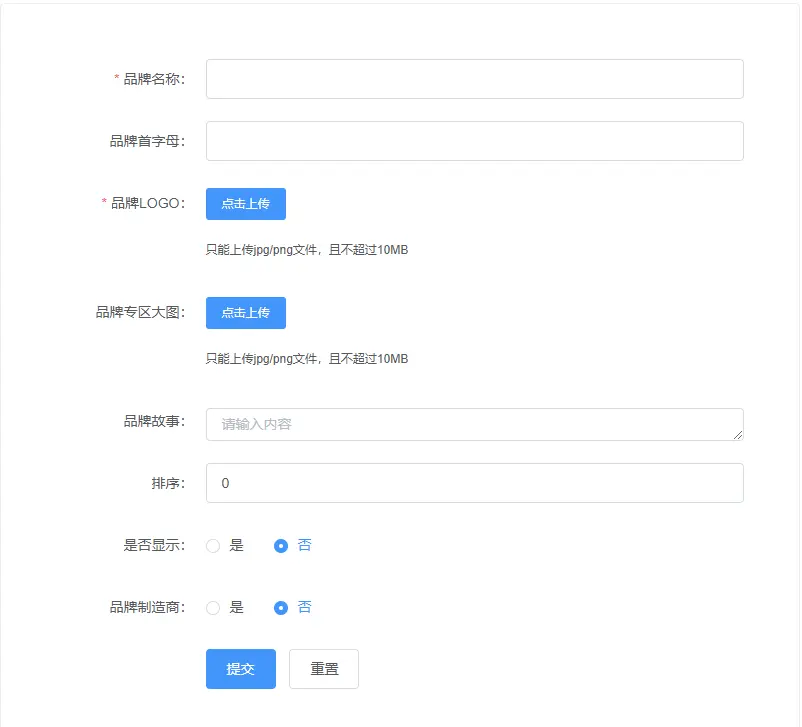

  • 添加品牌
    展示图片

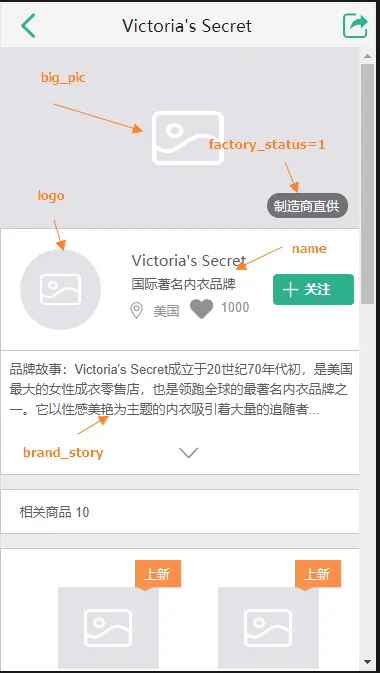

移动端展现

展示图片

商品类型

商品类型即商品属性,主要是指商品的规格和参数,规格用于用户购买商品时选择,参数用于标示商品属性及搜索时筛选。

相关表结构

商品属性分类表

create table pms_product_attribute_category
(
   id                   bigint not null auto_increment,
   name                 varchar(64) comment '名称',
   attribute_count      int comment '属性数量',
   param_count          int comment '参数数量',
   primary key (id)
);

商品属性表

type字段用于控制其是规格还是参数

create table pms_product_attribute
(
   id                   bigint not null auto_increment,
   product_attribute_category_id bigint comment '商品属性分类id',
   name                 varchar(64) comment '名称',
   select_type          int(1) comment '属性选择类型:0->唯一;1->单选;2->多选;对应属性和参数意义不同;',
   input_type           int(1) comment '属性录入方式:0->手工录入;1->从列表中选取',
   input_list           varchar(255) comment '可选值列表,以逗号隔开',
   sort                 int comment '排序字段:最高的可以单独上传图片',
   filter_type          int(1) comment '分类筛选样式:1->普通;1->颜色',
   search_type          int(1) comment '检索类型;0->不需要进行检索;1->关键字检索;2->范围检索',
   related_status       int(1) comment '相同属性产品是否关联;0->不关联;1->关联',
   hand_add_status      int(1) comment '是否支持手动新增;0->不支持;1->支持',
   type                 int(1) comment '属性的类型;0->规格;1->参数',
   primary key (id)
);

商品属性值表

如果对应的参数是规格且规格支持手动添加,那么该表用于存储手动新增的值;如果对应的商品属性是参数,那么该表用于存储参数的值。

create table pms_product_attribute_value
(
   id                   bigint not null auto_increment,
   product_id           bigint comment '商品id',
   product_attribute_id bigint comment '商品属性id',
   value                varchar(64) comment '手动添加规格或参数的值,参数单值,规格有多个时以逗号隔开',
   primary key (id)
);

商品分类和属性的关系表

用于选中分类后搜索时生成筛选属性。

create table pms_product_category_attribute_relation
(
   id                   bigint not null auto_increment,
   product_category_id  bigint comment '商品分类id',
   product_attribute_id bigint comment '商品属性id',
   primary key (id)
);

管理端展现

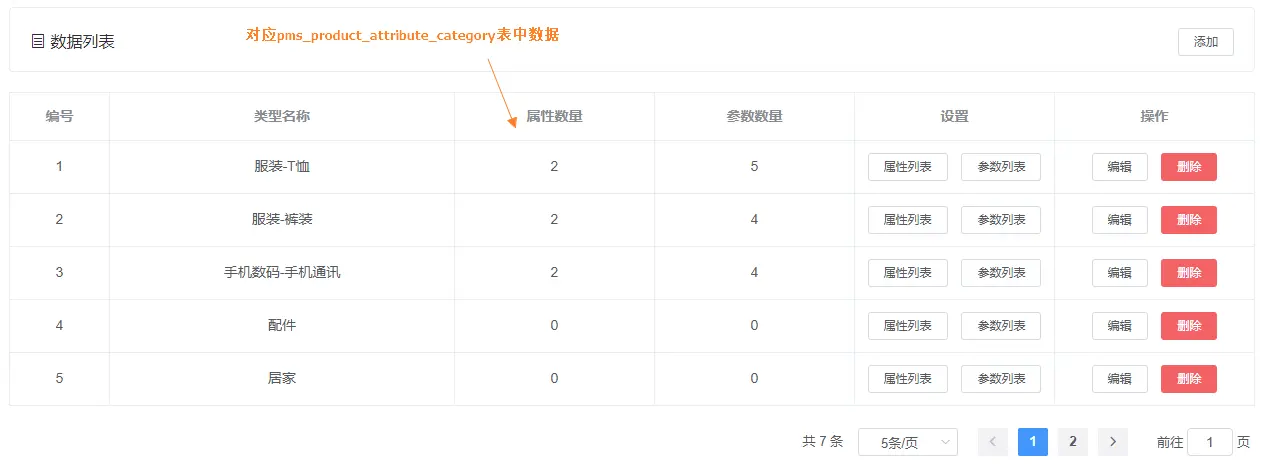

  • 商品属性分类列表
    展示图片
  • 添加商品属性分类
    展示图片

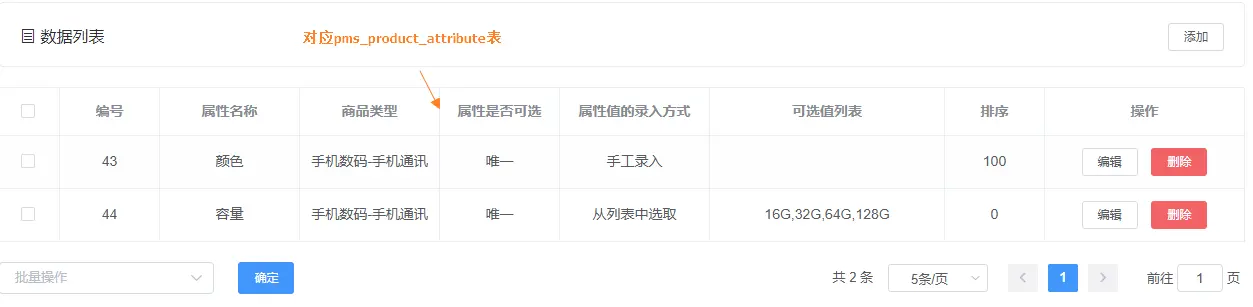

  • 商品规格列表
    展示图片

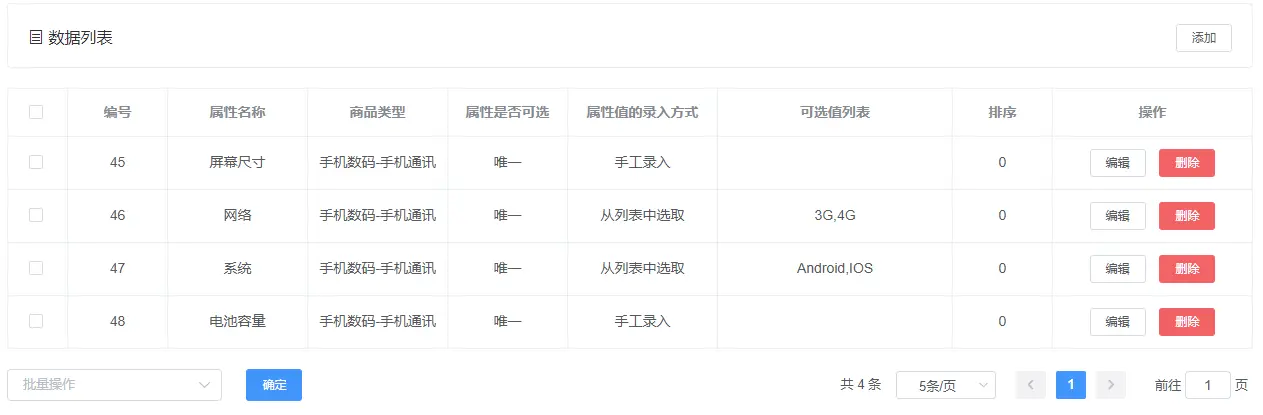

  • 商品参数列表
    展示图片
  • 添加商品属性
    展示图片
  • 添加商品时,选中商品属性分类,就会显示该分类的属性,用于生成sku
    展示图片

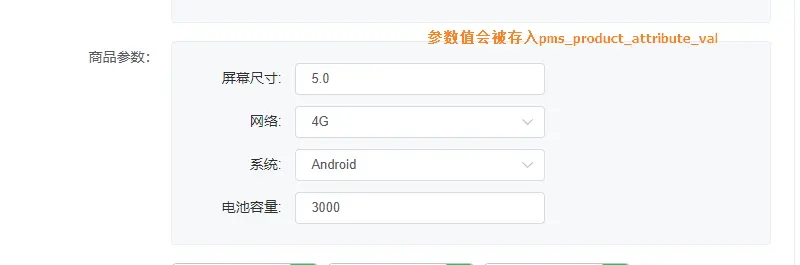

  • 添加商品时,选中商品属性分类,会显示该分类的参数用于录入
    展示图片

移动端展现

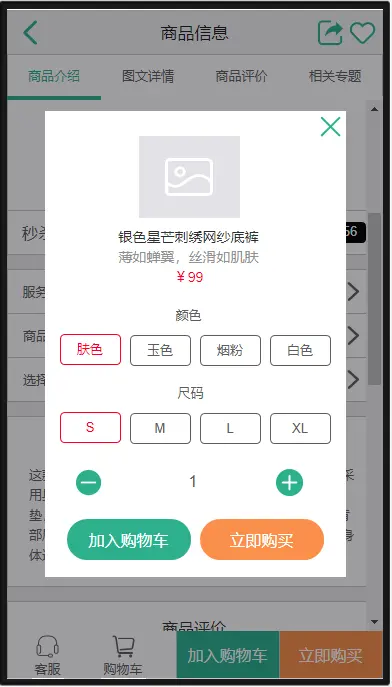

  • 选择商品规格
    展示图片

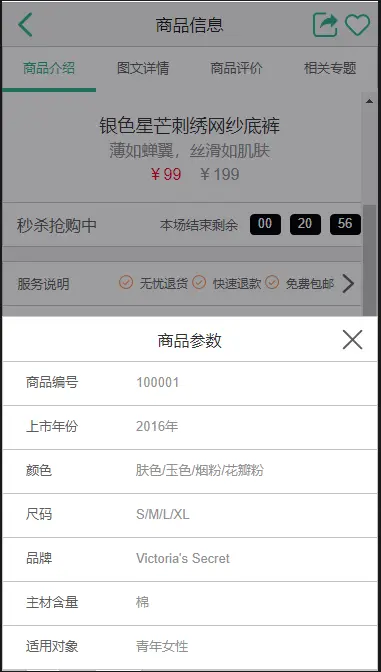

  • 查看商品参数
    展示图片

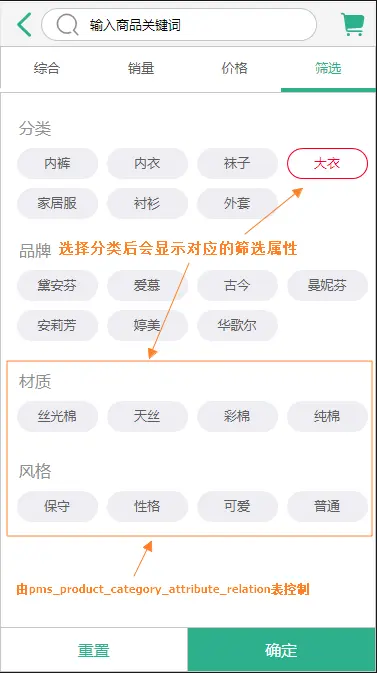

  • 搜索商品时用于选择分类后的筛选
    展示图片
