TeeChart Pro VCL/FMX教程之XML导出和导入

yuyuyuyo
310 阅读6分钟

    TeeChart Pro VCL/FMX是一款主流的图表制作工具。提供了数百种用于可视化的2D、3D图形样式、56种数学、统计和金融函数，以及不限数量的坐标轴和30种调色板组件。TeeChart Pro VCL/FMX教程将会以连载的形式持续为大家带来TeeChart Pro VCL/FMX的使用方法。

点击下载TeeChart Pro VCL/FMX最新试用版

本篇教程为大家带来的是TeeChart Pro VCL/FMX中XML导出和导入这一节，在TeeChart版本5及更高版本中，支持图表系列数据的XML输出；版本6及更高版本支持XML格式的数据输入。

本教程显示了有关以XML格式导出和导入图表数据的详细说明。

导出

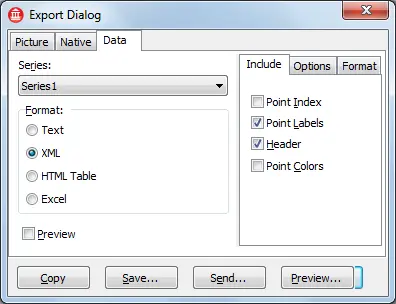

使用图表导出对话框，可以在设计时或运行时轻松地将图表数据导出为XML格式：

TeeChart导出对话框，数据选项卡。​

在此对话框中，您可以选择要导出的系列（或导出所有系列），以及是否要导出点索引（0,1,2 ...等），点文本（标签）或颜色。复制按钮将会生成XML文本并将其复制到Windows或Linux剪贴板；保存按钮创建一个新的XML文件。

例如，可以使用Internet Explorer打开XML文件。

包含单个系列的示例XML文件

<series title="Series1" type="Line" color="#0080FF">
<points count="7">
<point Y="840"/>
<point Y="865"/>
<point Y="755"/>
<point Y="735"/>
<point Y="730"/>
<point Y="851"/>
<point Y="732"/>
</points>
</series>
导出多个系列时，XML格式有点不同：

包含单个系列的示例XML文件

<chart><series title="Series1" type="Line" color="#FF0000"><points count="8"><point Y="45"/><point Y="126"/><point Y="128"/><point Y="237"/><point Y="153"/><point Y="135"/><point Y="259"/><point Y="273"/></points></series><series title="Series2" type="Line" color="#008000"><points count="8"><point Y="173"/><point Y="191"/><point Y="191"/><point Y="204"/><point Y="180"/><point Y="187"/><point Y="209"/><point Y="182"/></points></series><series title="Series3" type="Line" color="#FFFF00"><points count="8"><point Y="250"/><point Y="242"/><point Y="221"/><point Y="195"/><point Y="175"/><point Y="188"/><point Y="196"/><point Y="193"/></points></series></chart>

按代码导出

TeeChart提供了一个以XML格式导出系列数据的类，该类位于TeeStore.pas单元中，其名称为TSeriesDataXML。

保存到文件的示例：

Uses TeeStore;

with TSeriesDataXML.Create(Chart1, Series1) do
try
  SaveToFile('c:\sample.xml');
finally
  Free;
end;
如果要导出Chart1中的所有系列，需要传递nil而不是在Create构造函数的最后一个参数中传递Series1。

该类还提供了将XML输出转换为字符串的函数：

var S : String;
with TSeriesDataXML.Create(Chart1, Series1) do
try
  S:=AsString;
finally
  Free;
end;
如果是有几个属性控制要导出的数据类型，例如是否包含点颜色：
with TSeriesDataXML.Create(Chart1, Series1) do
try  IncludeColors:=True;
  SaveToFile('c:\sample.xml');
finally
  Free;
end;
到目前为止，我们已经看到如何生成包含TeeChart系列点的XML数据。接下来就是将这个XML导入图表。

导入XML数据

TeeChart Pro包含一个自动加载XML数据的组件，该组件位于TeeXML.pas单元，类名称为TTeeXMLSource。Delphi工具栏中的TeeXMLSource组件​

加载XML图表所需的最小属性是Chart和FileName。Chart属性指示添加XML数据的位置（哪个Chart）；FileName属性也可以是Web地址（URL）；Load方法启动将XML数据加载到图表系列中。

让我们创建一个新的应用程序并删除Chart1组件和TeeXMLSource1组件。

uses Series;

procedure TForm1.FormCreate(Sender: TObject);
begin
  RegisterTeeStandardSeries; // make sure "Line" style is loaded.

  TeeXMLSource1.Chart:=Chart1;
  TeeXMLSource1.FileName:='http://www.steema.com/support/teechart/6/tutorials/xml/TeeChartSampleManySeries.xml';
  TeeXMLSource1.Load;
end;
http://www.steema.com/support/teechart/6/tutorials/xml/TeeChartSampleManySeries.xml：
<chart>
<series title="Series1" type="Line" color="#FF0000">
<points count="8">
<point Y="45"/>
<point Y="126"/>
<point Y="128"/>
<point Y="237"/>
<point Y="153"/>
<point Y="135"/>
<point Y="259"/>
<point Y="273"/>
</points>
</series>
<series title="Series2" type="Line" color="#008000">
<points count="8">
<point Y="173"/>
<point Y="191"/>
<point Y="191"/>
<point Y="204"/>
<point Y="180"/>
<point Y="187"/>
<point Y="209"/>
<point Y="182"/>
</points>
</series>
<series title="Series3" type="Line" color="#FFFF00">
<points count="8">
<point Y="250"/>
<point Y="242"/>
<point Y="221"/>
<point Y="195"/>
<point Y="175"/>
<point Y="188"/>
<point Y="196"/>
<point Y="193"/>
</points>
</series>
</chart>
注意：在上面的示例中，可以通过添加TeeChart工具栏或将TeeGally单元添加到uses来省略对RegisterTeeStandardSeries的调用，它只是注册基本的图表样式（线条，条形图，饼图等），因此XML导入过程可以根据xml文件中的系列样式自动创建系列。

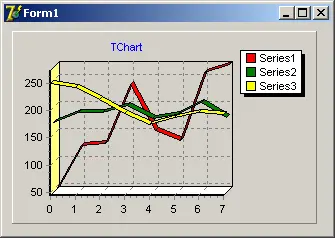

生成的图表是：

图表加载示例xml文件。​

从Web URL加载远程XML文件也很简单：

procedure TForm1.FormCreate(Sender: TObject);
begin
  TeeXMLSource1.Chart:=Chart1;
  TeeXMLSource1.FileName:='http://www.steema.com/SampleData.xml';
  TeeXMLSource1.Load;
end;

从web url加载示例xml文件的图表。​

只加载一个系列

XML源组件具有SeriesNode属性，可用于仅加载一个系列（如果XML文件包含多个系列）。

TeeXMLSource1.SeriesNode:='Series2';
加载到现有系列

如果要将XML文件中包含的一个系列数据加载到现有系列中，请设置Series属性：

TeeXMLSource1.Series:=Series1;
TeeXMLSource1.SeriesNode:='Series2';
上面的代码将把与Series2对应的XML数据加载到Series1中。

注意：

如果系列类不同（例如，XML Series2是Line，而Series1是Bar），则最终输出将是Series1填充零点。

为什么？

Series2的XML数据将点值定义为Y值，而Series1（Bar系列）则将点定义为Bar。

这个问题有两种解决方案：

  • 设置Series1 valuesource属性以匹配XML点的名称：

Series1.YValues.ValueSource := 'Y';

  • 设置XMLSource组件的ValueSource属性以匹配Series1 valuesource的名称：

    TeeXMLSource1.ValueSource := 'Y';
    附加功能

TeeXMLSource组件还包括一个XMLDocument属性，该属性将会返回对解析和加载XML数据内部对象的OleVariant引用。此属性是指实现Microsoft的IXMLDomDocument接口的后期绑定创建的实例。

TeeChart能否使用早期绑定的实例来避免可能出现的版本不兼容的问题，具体取决于您的Windows版本，Internet Explorer版本等。

TeeXMLSource组件的另一个有用属性是TStringList类型的XML。您可以使用此属性来设置XML数据，而不是使用FileName属性，这样，就不需要XML外部文件。
