Vue 源码剖析 —— 虚拟 DOM

什么是虚拟 DOM？

在Vue.js 等主流框架中，我们只需要描述应用状态以及 DOM 之间的映射关系，具体渲染由框架负责。那框架是如何确定状态中发生了什么变化以及需要在哪里更新 DOM 呢？最简单粗暴的方法是把所有 DOM 都删了重新生成一份 DOM。显然这是不可取的，访问 DOM 的操作是相当昂贵的，这样会造成相当多的性能浪费。Vue.js 针对上述问题引入了虚拟 DOM：通过状态生成一棵虚拟节点树，然后使用虚拟节点树进行渲染，渲染前会对比新的虚拟节点树与旧节点树，再渲染不同的部分。

在变化侦测部分我们提到过，Vue.js 在一定程度上能够获知具体是哪个状态发生了变化。如果直接将状态绑定在具体节点上，那状态变化时就可以直接操作具体的节点，不需要做比对。但是这样会造成一个问题，由于粒度太细，每个节点都拥有一个对应的 watcher 来侦测变化。对于大型项目来说，造成的内存开销以及跟踪依赖的开销是非常大的。Vue.js 2.0 正是出于解决这个问题的目的引入了虚拟 DOM。

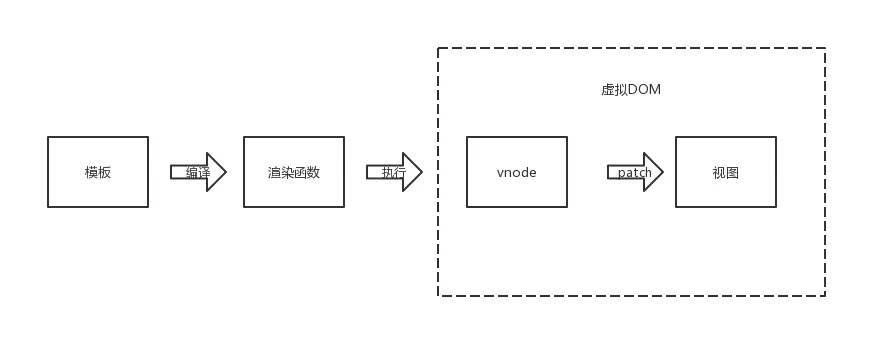

拿一个典型的 .vue 文件来说，先框架将模板编译成渲染函数（render），再执行渲染函数就能得到一个虚拟节点树，最后使用这个虚拟节点树就可以渲染页面。

如果直接用新节点覆盖旧节点的话会有很多不必要的 DOM 操作，所以实际上渲染过程并没有那么简单，需要先将虚拟节点与上一次渲染视图用的旧虚拟节点进行对比，从而找出真正需要更新的节点来进行 DOM 操作。

总结一下，可以看出虚拟 DOM 在 Vue.js 中主要做两件事情：

• 提供与真实 DOM 节点所对应的虚拟节点 vnode
• 将虚拟节点与旧虚拟节点进行对比，然后更新视图

什么是 VNode？

VNode 是 Vue.js 中的一个类，我们用不同类型的 VNode 实例表示不同类型的 DOM 节点。下面是源码中 VNode 的实现：

class VNode {
  constructor (
    tag?: string,
    data?: VNodeData,
    children?: ?Array<VNode>,
    text?: string,
    elm?: Node,
    context?: Component,
    componentOptions?: VNodeComponentOptions,
    asyncFactory?: Function
  ) {
    this.tag = tag
    this.data = data
    this.children = children
    this.text = text
    this.elm = elm
    this.ns = undefined
    this.context = context
    this.fnContext = undefined
    this.fnOptions = undefined
    this.fnScopeId = undefined
    this.key = data && data.key
    this.componentOptions = componentOptions
    this.componentInstance = undefined
    this.parent = undefined
    this.raw = false
    this.isStatic = false
    this.isRootInsert = true
    this.isComment = false
    this.isCloned = false
    this.isOnce = false
    this.asyncFactory = asyncFactory
    this.asyncMeta = undefined
    this.isAsyncPlaceholder = false
  }

  get child (): Component | void {
    return this.componentInstance
  }
}

每次渲染视图时，都是先创建 vnode，然后使用它创建真实 DOM 插入页面，所以可以将上一次渲染视图的 vnode 缓存起来，之后每当需要重新渲染视图时，就将新创建的 vnode 和上一次的 vnode 对比，找出不一致的地方更新真实 DOM。

Vue.js 对状态的侦测策略采用了中等粒度，每当状态发生变化时，只通知到组件级别，然后在组件内使用虚拟 DOM 来渲染视图。也就是说，只要组件使用的众多状态中的一个发生了变化，整个组件就要重新渲染。也是因此，缓存上一次的 vnode 并将其与最新的 vnode 进行对比才显得十分重要。

VNode 类型

目前 VNode 有以下几种类型：

• 注释节点

  创建注释节点的过程如下，通过下面这段代码可以很清楚的看到它有哪些属性：

  createEmptyNode = text => {
    const node = new VNode()
    node.text = text
    node.isComment = true
    return node
  }


• 文本节点

  文本节点的创建过程类似：

  createTextNode(val) {
    return new VNode(undefined, undefined, undefined, String(val))
  }


• 元素节点

  元素节点顾名思义是用来描述一个 DOM 节点的，通常会存在以下属性：

  1. tag: 元素标签名；
  2. data: 该属性包含了一些节点上的数据，比如 attrs，class 和 style 等；
  3. children: 当前节点的子节点列表，注意此处子节点也是 VNode 实例；
  4. context: 当前组件的 Vue 实例。

• 组件节点

  组件节点和元素节点类似，只是有以下单独的两个属性：

  • componentOpitons: 该属性包含了组件节点的选项参数，包括 propsData，tag 和 children
  • componentInstance: 组件的 Vue 实例

• 函数式组件

  函数式组件与元素组件类似也有两个独有的属性：functionalOptions 和 functionalContext

• 克隆节点

  克隆节点是将现有节点的属性复制到新的节点中，让新创建的节点和被克隆的节点的属性保持一致，从而实现克隆效果。它的作用是优化静态节点和插槽节点。比如静态节点，我们知道当组件的某个状态变化之后会通过虚拟 DOM 重新渲染视图，但静态节点的视图不依赖于状态，所以我们可以通过将节点克隆一份，每次使用克隆节点渲染。

patch

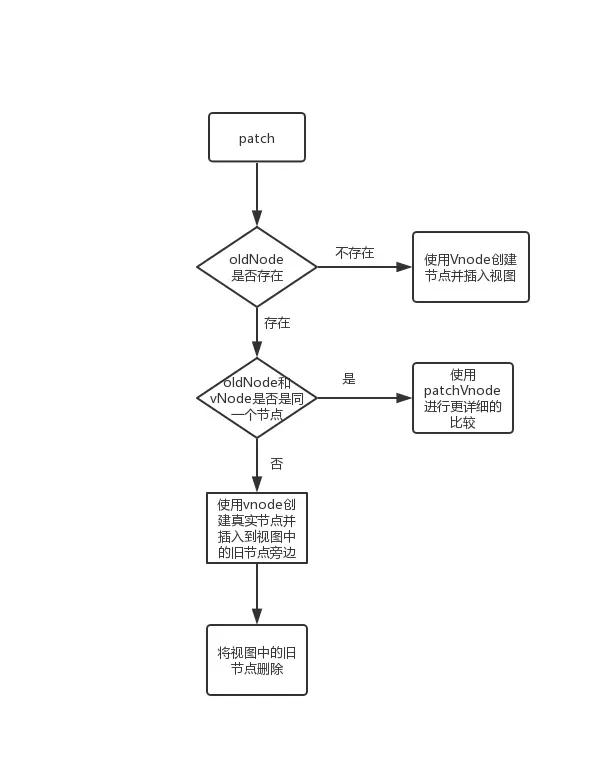

前面提到的将新旧节点对比后再渲染视图的过程，是虚拟 DOM 中最核心的部分，我们称之为 patch。patch 的目的是渲染视图，而要达到这个目的，我们需要分析新旧 vnode 之间的差异从而修改现有 DOM，一般来说，对现有 DOM 修改无非这三种方式：

• 创建新增的节点
• 删除废弃的节点
• 修改需要更新的节点

新增节点

虽然 VNode 有很多种类型，但实际上只有三种类型会被创建并插入到 DOM 中：元素节点，注释节点，文本节点。

要判断是否是元素节点，只需要判断是否有 tag 属性即可，接着就调用 createElement 来创建真实元素节点，然后再调用 appendChild 方法将节点插入到父节点。但如果这个元素节点自身又有子节点呢？

创建子节点的过程其实是一个递归的过程。vnode 中的 children 属性保存了当前节点的所有子虚拟节点，所以只需要将 children 循环一遍，将每个子虚拟节点都执行创建元素的逻辑，具体可以查看源码中 createElm 函数的实现（./src/core/vdom/patch.js）。

注释节点和文本节点的创建就比较简单了，在 tag 属性不存在的情况下，通过判断 isComment 区分注释节点和文本节点。

删除节点

当一个节点只出现在 oldVnode 中时，就需要进行删除操作了。实现过程很简单，如下：

function removeVnodes (vnodes, startIdx, endIdx) {
  for (; startIdx <= endIdx; ++startIdx) {
    const ch = vnodes[startIdx]
    if (isDef(ch)) {
      if (isDef(ch.tag)) {
        removeAndInvokeRemoveHook(ch)
        invokeDestroyHook(ch)
      } else { // Text node
        removeNode(ch.elm)
      }
    }
  }
}

更新节点

1. 判断是否是静态节点

   在更新节点时，先判断是否是静态节点，如果是，就不需要更新。源码中具体判断过程如下：

   if (isTrue(vnode.isStatic) &&
     isTrue(oldVnode.isStatic) &&
     vnode.key === oldVnode.key &&
     (isTrue(vnode.isCloned) || isTrue(vnode.isOnce))
   ) {
     vnode.componentInstance = oldVnode.componentInstance
     return
   }


2. 新虚拟节点有文本节点

   当节点通过静态节点检测时，要以新的节点为准来更新视图，如果新节点有 text 属性，那不论之前旧节点是什么，直接设置 DOM 内容。

3. 新虚拟节点没有文本节点 如果新节点没有 text 属性，那么他就是一个元素节点。元素节点又分为有子节点和没有子节点两种情况：

   • 有 children 的情况

     在 newVnode 有 children 的情况下，需要区分 oldVnode 是否有 children 属性。如果有，那么就需要将各自的 children 进行详细的对比，具体过程我们会在下面详细描述；如果没有，那么旧标签要么就是空要么就是文本节点。如果是文本节点，就先清空变为空标签，再将新节点下的子节点渲染为真实 DOM 后插入当前 DOM 节点。

   • 没有 children 的情况：这种情况下直接清空，将 DOM 节点变为空标签即可。

子节点的更新

更新子节点分为四种操作：更新节点，新增节点，删除节点，移动节点位置。而要更新子节点首先要对比两个子节点有哪些不同，再针对不同情况做不同处理。比如，newChildren 有一个节点在 oldChildren 中找不到相同节点，那就说明是新增节点。

对比两个子节点列表，首先要做的是循环。循环 newChildren 中每一个新子节点，并在 oldChildren 中找到对应的旧子节点。如果找不到，就做新增节点的操作；找到了就做更新节点的操作。如果找到的旧节点位置和新节点不同，则需要移动位置。

更新策略

1. 创建子节点

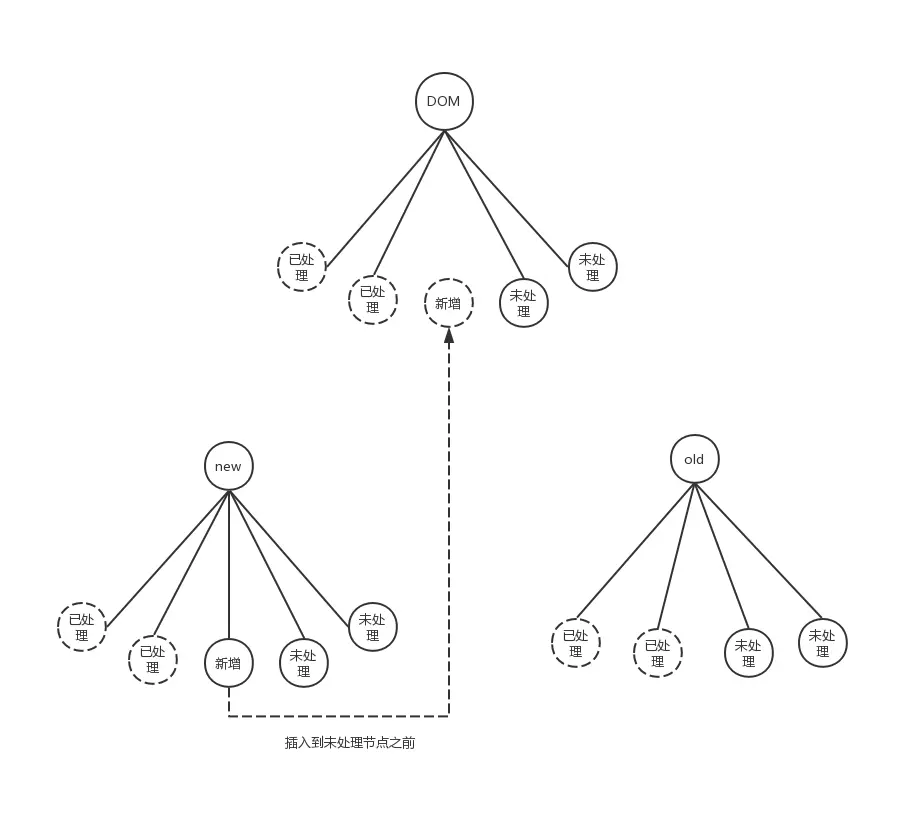

   前面提到过，我们要在 oldChildren 列表中寻找对应的旧子节点。如果没有找到，那就说明本次循环的新子节点是新增节点，需要执行创建子节点的操作，并将本次新创建的子节点插入到所有未处理节点（未处理就是还没有进行任何更新操作的节点）的前面，也就是下图中虚线指向的位置。成功插入 DOM 后，这一轮循环就结束了。



   这里插入所有未处理节点之前是有原因的，不妨思考一下如果是插入到所有已处理的节点之后，若某次操作中有两个新增节点，那么第二个新增节点就会插入到在前一个新增节点的前面，显然这是不可取的。

2. 更新子节点

   如果新旧两个字节点是同一个节点且位置相同，那么我们就进行更新节点的操作，具体内容在上一届提到过。

3. 移动子节点

   移动子节点发生在两个子节点是同一节点旦位置不同的情况下，通常用 Node.insertBefore 来将一个节点移动到另一个位置。那怎么找到新虚拟节点的位置呢？和创建子节点的情况类似，只需要将需要移动的节点移动到所有未处理的节点前面。

4. 删除子节点

   删除子节点，本质上就是删除那些出现在 oldChildren 但不在 newChildren 中的子节点。所以，当我们把 newChildren 遍历完一边之后，oldChildren 中还没有被处理的剩余节点就是需要删除的节点。

优化策略

通常情况下，并不是所有子节点位置都会发生移动，所以通过循环来查找是很费时间的。假设有一个场景，我们只是修改了列表中某一项的内容，没有新增和删除，在这种情况下每个新旧子节点的位置都是相同的，是可预测的。 Vue.js 针对这种情况做出了优化：先尝试使用相同位置的两个节点来比对是否是同一个节点，如果是就进入更新节点的操作；尝试失败之后再用循环来查找节点，下面我们来详细了解下这种策略：

在优化后的快速查找中，首先要设置四个锚点分别是: oldStartIdx, oldEndIdx, newStartIdx, newEndIdx，与之下相对应的子节点为 oldStartVnode, oldEndVnode, newStartVnode, newEndVnode，它们分别指向oldChildren 和 newChildren 中未处理节点的第一个和最后一个节点。

当锚点满足 oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx 这个条件时，我们循环进行一系列节点之间的比较：

1. 快捷查找

   先对上面四个指定的节点进行优先查找：

   • 判断 oldStartVnode 是否为空，如果是，则 oldStartIdx 向后移动

     if (isUndef(oldStartVnode)) {
       oldStartVnode = oldCh[++oldStartIdx] // Vnode has been moved left
     }


   • 判断 oldEndVnode 是否为空，如果是，则 oldEndIdx 向前移动

     else if (isUndef(oldEndVnode)) {
       oldEndVnode = oldCh[--oldEndIdx]
     }


   • 判断 oldStartVnode 与 newStartVnode 是否是同一节点，如果是，则更新节点并移动锚点位置

     else if (sameVnode(oldStartVnode, newStartVnode)) {
       patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
       oldStartVnode = oldCh[++oldStartIdx]
       newStartVnode = newCh[++newStartIdx]
     }


   • 判断 oldEndVnode 和 newEndVnode 是否是同一节点，如果是，则更新节点并移动锚点位置

     else if (sameVnode(oldEndVnode, newEndVnode)) {
       patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
       oldEndVnode = oldCh[--oldEndIdx]
       newEndVnode = newCh[--newEndIdx]
     }


   - 判断 oldStartVnode和 newEndVnode 是否是同一节点，如果是，则更新节点，并将对应的 DOM 节点移动至真实节点列表的最后
     ```
     else if (sameVnode(oldStartVnode, newEndVnode)) { // Vnode moved right
       patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
       canMove && nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm))
       oldStartVnode = oldCh[++oldStartIdx]
       newEndVnode = newCh[--newEndIdx]
     }
     ```
   - 判断 oldEndVnode 和 newStartVnode 是否为同一节点，如果是，则更新节点，并将对应的 DOM 节点移动至所有未处理的节点之前
     ```
     else if (sameVnode(oldEndVnode, newStartVnode)) { // Vnode moved left
       patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
       canMove && nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)
       oldEndVnode = oldCh[--oldEndIdx]
       newStartVnode = newCh[++newStartIdx]
     }
     ```

   这一系列的快速查找之后，一些不需要移动的节点得到了快速处理，且减少了待处理节点列表，缩小了后续的查找范围。



2. 循环查找

   若节点不满足上面任一条件，则需要进入到循环查找阶段：

   else {
     // oldKeyToIdx 为 oldChildren 中 key 到 index 的映射
     if (isUndef(oldKeyToIdx)) oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)
     idxInOld = isDef(newStartVnode.key)
       ? oldKeyToIdx[newStartVnode.key]
       : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)
     if (isUndef(idxInOld)) { // 在 oldChildren 中找不到对应子节点
       createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
     } else {
       vnodeToMove = oldCh[idxInOld]
       // 找到了对应子节点，先判断是否为同一节点
       if (sameVnode(vnodeToMove, newStartVnode)) {
         // 若相同，则做更新操作，将 oldChildren 中节点置空，DOM 移动至所有未处理节点的前面
         patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
         oldCh[idxInOld] = undefined
         canMove && nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)
       } else {
         // same key but different element. treat as new element
         createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
       }
     }
     newStartVnode = newCh[++newStartIdx]
   }


最后当循环结束后，也就是说 oldStartIdx > oldEndIdx && newStartIdx > newEndIdx 至少存在一个条件不满足的情况下，我们需要进行收尾的新增和删除操作：

if (oldStartIdx > oldEndIdx) {
  // 如果旧节点遍历结束，那么新子节点列表中剩余未处理的就是新增节点
  refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm
  addVnodes(parentElm, refElm, newCh, newStartIdx, newEndIdx, insertedVnodeQueue)
} else if (newStartIdx > newEndIdx) {
  // 如果新子节点列表遍历结束，那么旧子节点列表中剩余未遍历的是需要删除的节点
  removeVnodes(oldCh, oldStartIdx, oldEndIdx)
}

下面具体看一个例子来分析一下它的子节点列表更新过程：

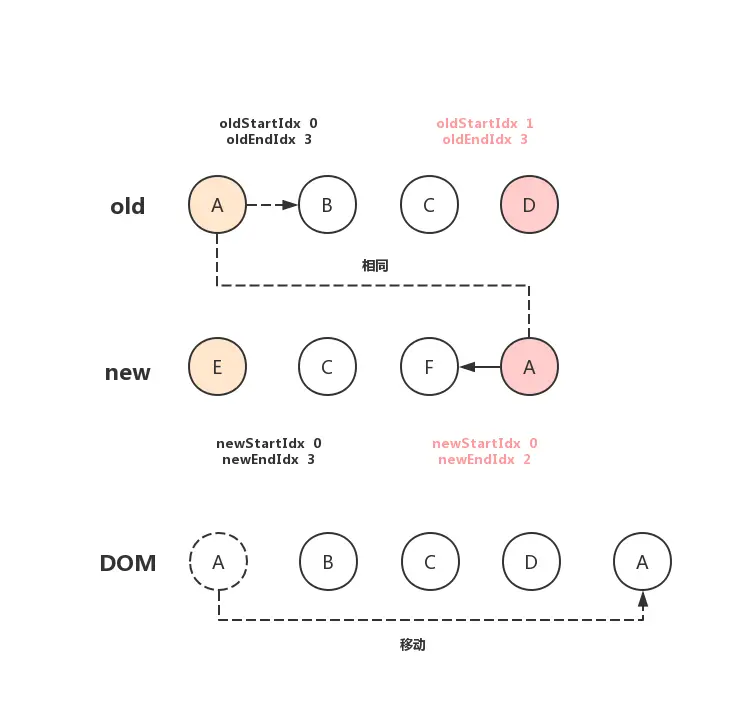

1. 初始化过后，循环第一步发现 oldStartVnode和 newEndVnode 为同一节点，则更新锚点，并在真实 DOM 中将 A 移动至队伍的最后

2. 第二次循环，先快速查找，查找失败后，进入循环查找，依旧找不到对应节点，那么可以判断节点 E 是新增节点。此处先创建节点，并插入到 oldStartVnode 节点前，再次更新锚点。

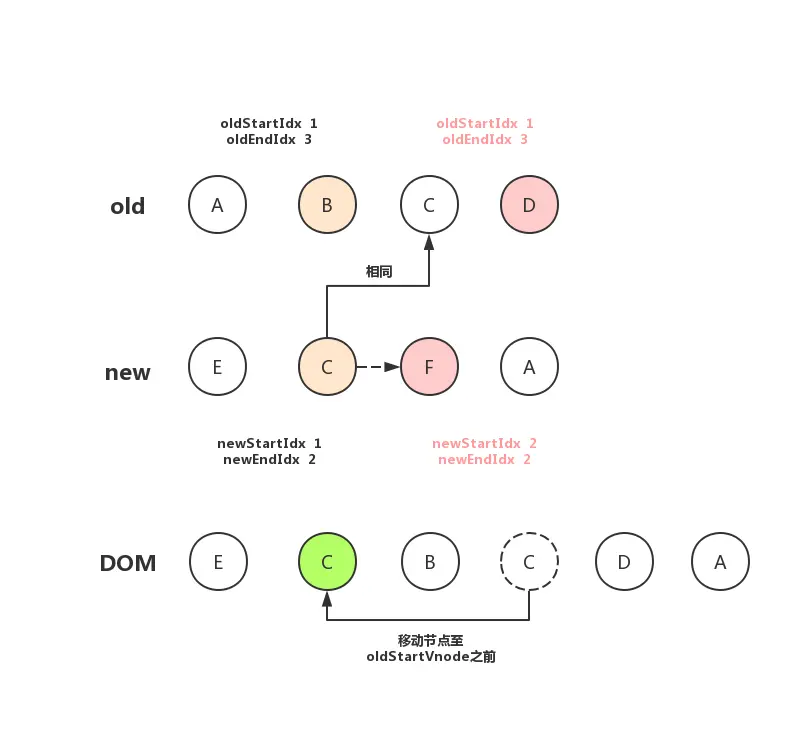

3. 第三次循环，在循环查找中找到了 C 的对应节点，此处需要移动节点位置，将 C 移动至 oldStartVnode 节点前，再次更新锚点并将 oldChildren 中对应节点置空。

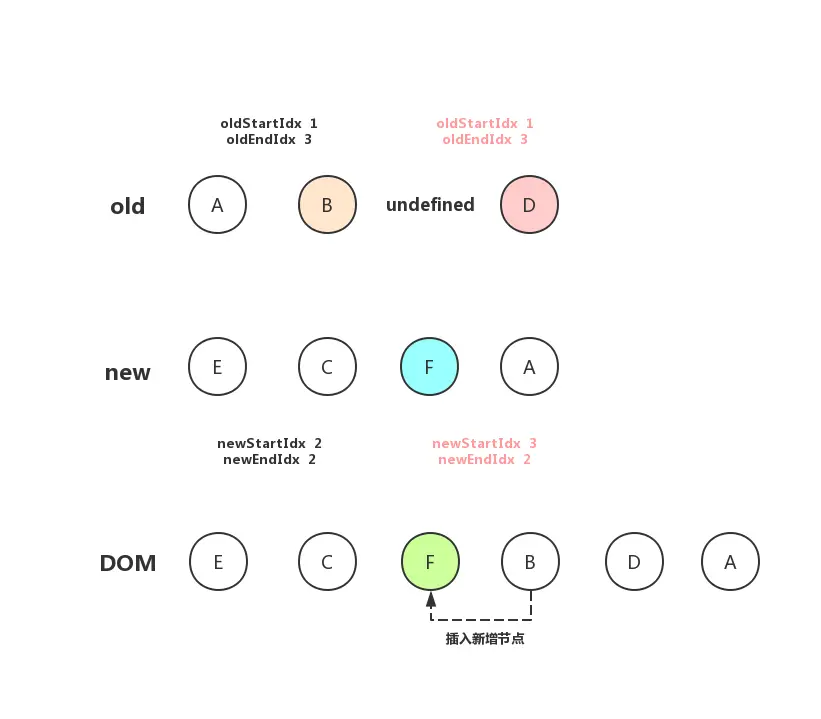

4. 第四次循环，此时 newStartVnode 指向了 F，且 newStartIdx 和 newEndIdx 指向同一位置了。而在旧子节点列表中我们找不到对应的节点，所以这是一个新增节点，同样创建节点后也将其插入到 oldStartVnode 节点前，并再次更新锚点。锚点更新后，由于 newStartIdx > newEndIdx，循环退出。

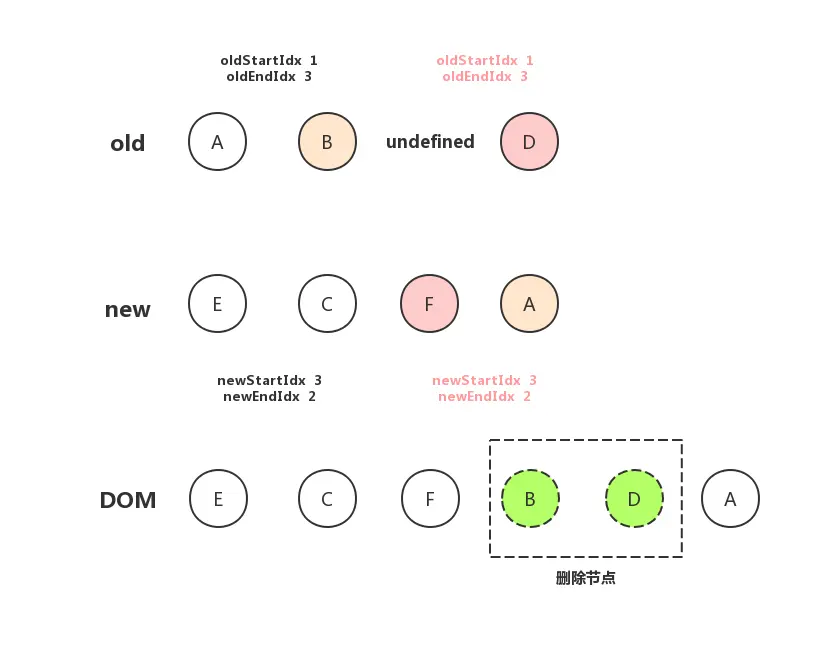

5. 最后进入循环后的收尾处理，从 oldStartIdx 到 oldEndIdx 遍历 oldChildren，并删除对应的节点。

到此整个子节点更新过程就完成了。

本系列文章均是深入浅出 Vue.js的学习笔记，有兴趣的小伙伴可以去看书哈。
