时序图
定义： 从对象，对象之间的事件关系进行描述
时序图（Sequence Diagram），又名序列图、循序图，是一种UML交互图。它通过描述对象之间发送消息的时间顺序显示多个对象之间的动态协作。它可以表示用例的行为顺序，当执行一个用例行为时，其中的每条消息对应一个类操作或状态机中引起转换的触发事件。
在线工具
mermaidjs.github.io/mermaid-liv…

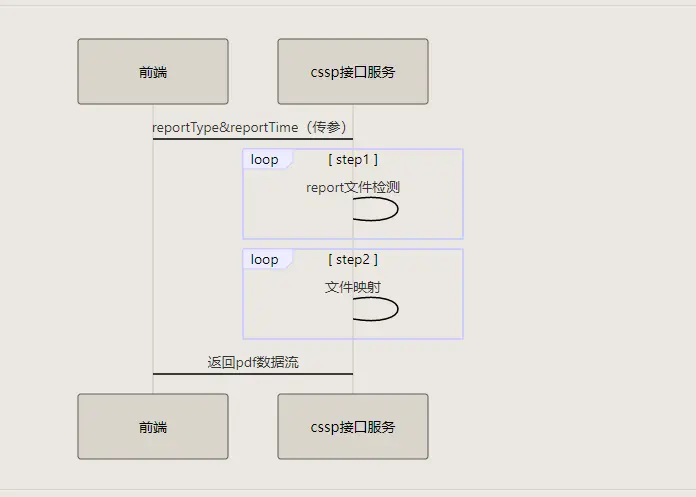

下载文件
sequenceDiagram
participant 前端
participant cssp接口服务
前端->cssp接口服务: reportType&reportTime（传参）
loop step1
cssp接口服务->cssp接口服务: report文件检测
end
loop step2
cssp接口服务->cssp接口服务: 文件映射
end
cssp接口服务->前端: 返回pdf数据流

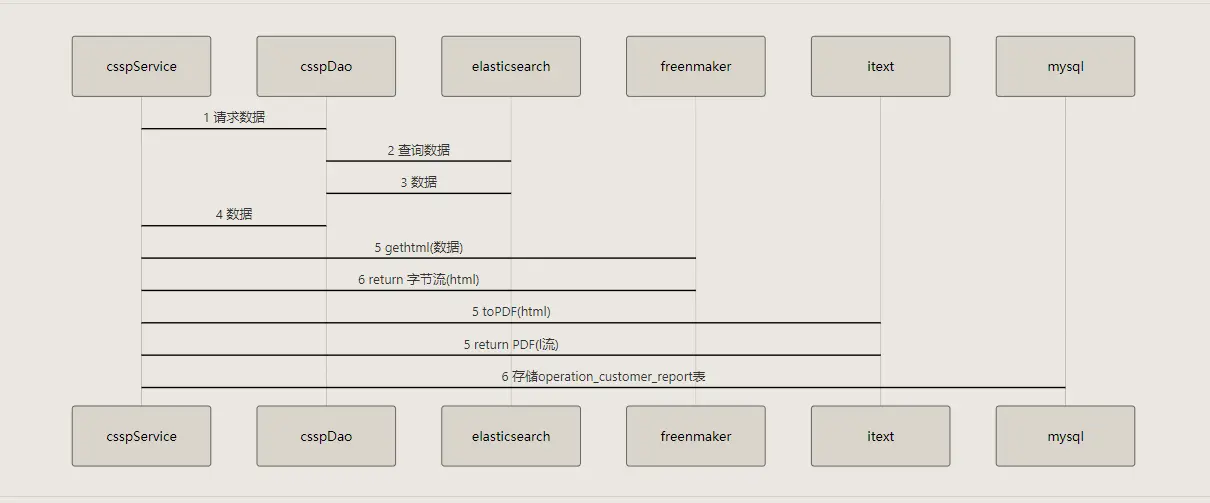

生成报表服务
sequenceDiagram
participant csspService
participant csspDao
participant elasticsearch
csspService->csspDao: 1 请求数据
csspDao->elasticsearch: 2 查询数据
elasticsearch->csspDao:3 数据
csspDao->csspService: 4 数据
participant freenmaker
csspService->freenmaker: 5 gethtml(数据)
freenmaker->csspService: 6 return 字节流(html)
participant itext
csspService->itext: 5 toPDF(html)
itext->csspService: 5 return PDF(l流)
participant mysql
csspService->mysql: 6 存储operation_customer_report表

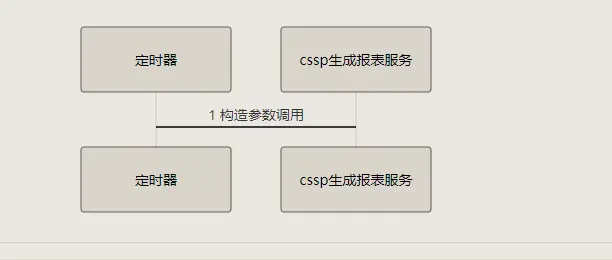

定时生成报表
sequenceDiagram
participant 定时器
participant cssp生成报表服务

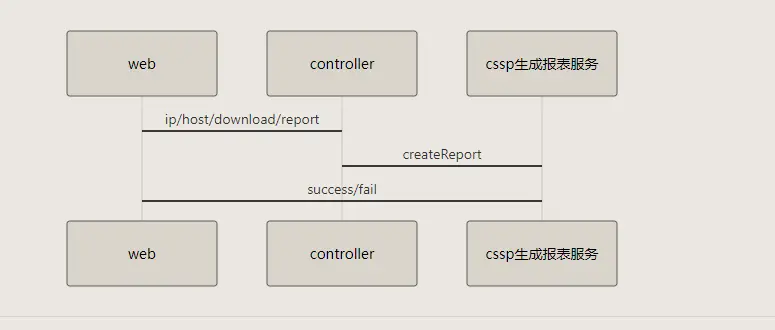

手动生成报表
sequenceDiagram
participant web
participant controller
participant cssp生成报表服务
web->controller:ip/host/download/report
controller->cssp生成报表服务:createReport
cssp生成报表服务->web:success/fail
