android开发艺术学习笔记--自定义View

tinghe
481 阅读3分钟

理解View

ViewRoot

viewRoot对应于ViewRootImpl类，它是连接WindowManager和DecorView的纽带，View的三大流程（measure、layout、draw是通过ViewRoot来完成的）。

DecorView是一个FrameLayout，view层的事件都是先经过DecorGView再传递给view。

measure、layout和draw的作用

  1. measure用来测量view的宽和高。

  2. layout用来确定view在父容器中放置的位置。

  3. draw负责将view绘制在屏幕上。

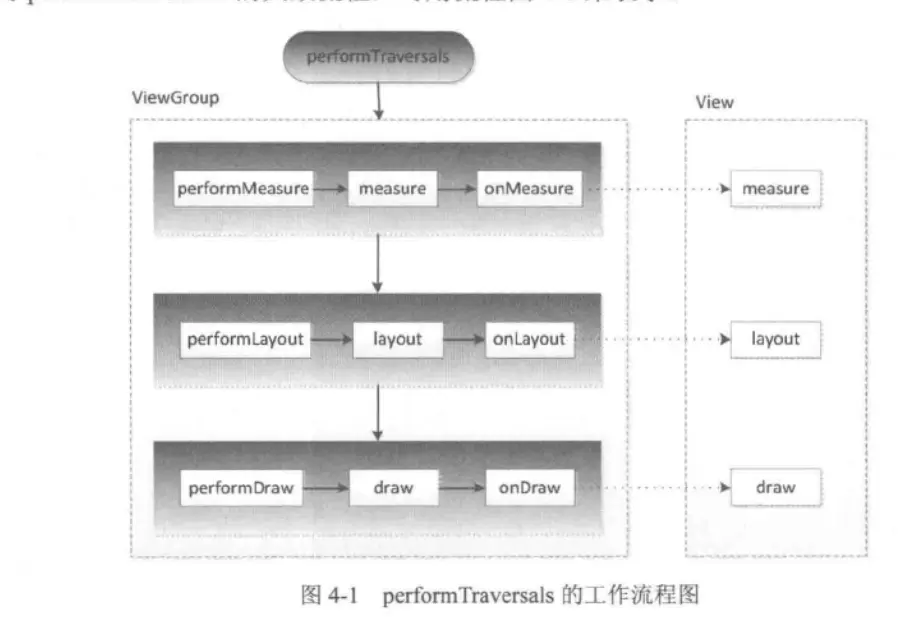

view的绘制过程是从ViewRoot的performTraversals开始的。

Measure

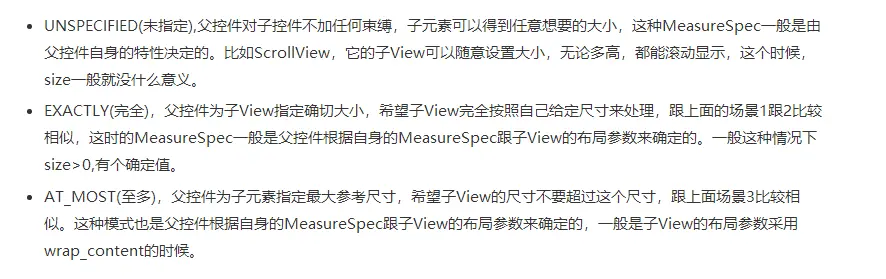

类的measure过程由measure方法来完成，measure会调用view的onMeasure方法。在onMeasure方法中会调用getDefault方法对设置view的宽高的测量值。通常的是.AT_MOST和.EXCATLY两种情况，getDefault返回measureSpec的specSize（某些大小的参数）。还有一种情况为UNSPECIFIED，一般用于系统内部的测量过程，则设定的值为android：minWidth（无背景）或android:minWidth和背景宽度之间较大的一个（有背景）。

为什么直接继承View 的自定义控件需要重写onMeasure方法并设置warp_content时的自身大小

如果不重写，在布局中使用wrap_content就相当于使用match_parent。

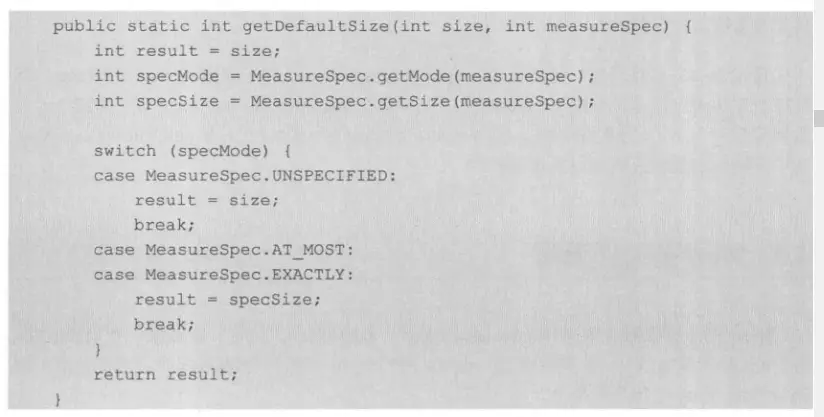

由图片上的代码可以知道MOST和EXACTLY都是返回一样的值。解决这个问题的方法如下：

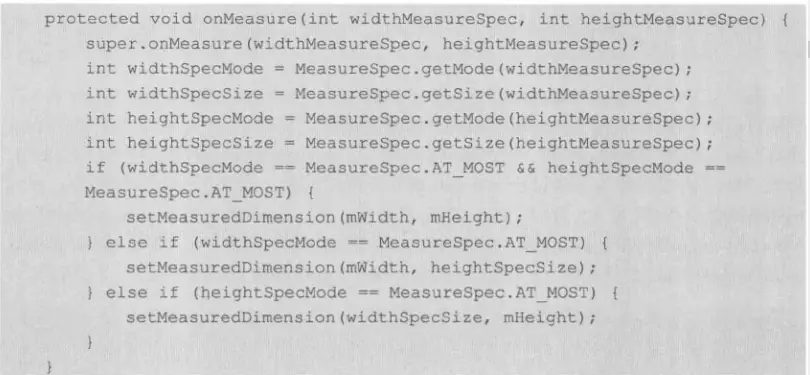

即在AT_MOST的情况下给它设定一个默认的值。

LinearLayout的measure过程

在测量过程中，会通过判断LinearLayout的排列方式而选择测量方法，下面以垂直排列为例。

在MeasureVertical中，系统会遍历子元素并对每个子元素执行MeasureChildBeforeLayout，这个方法会调用measure，这样就使得各个子元素依次进入measure过程。系统还会通过mTotalLength这个变量来储存LinearLayout在垂直方向的初步高度，决定这个变量的因素有子元素的高度和竖直方向上的margin。

获取我们设置的view的方法

首先获得Viewgroup

ViewGroup content = findViewById(R.android.id.content);

Viewgroup是view的集合。content.getChildAt(0)就是设置在setContentView的view。

自定义view

自定义view的分类

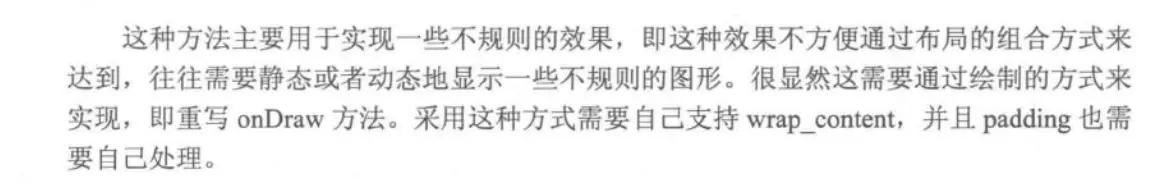

  • 继承View重写onDraw

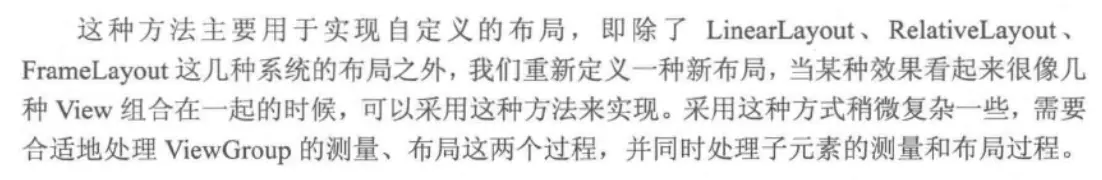

  • 继承ViewGroup派生特殊的Layout

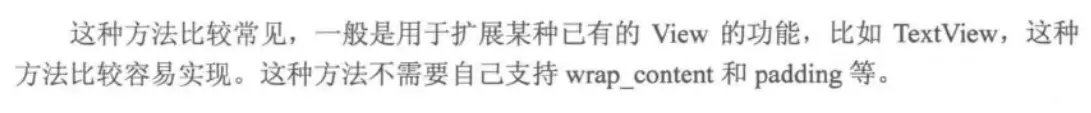

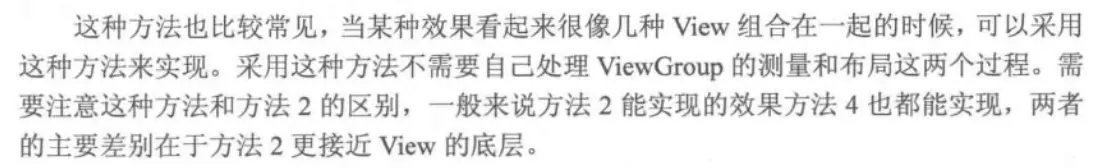

  • 继承特定的View（比如TextView）
  • 继承特定的ViewGroup（比如LinearLayout）

简单的自定义View示例

功能：在一块屏幕上显示一个圆。

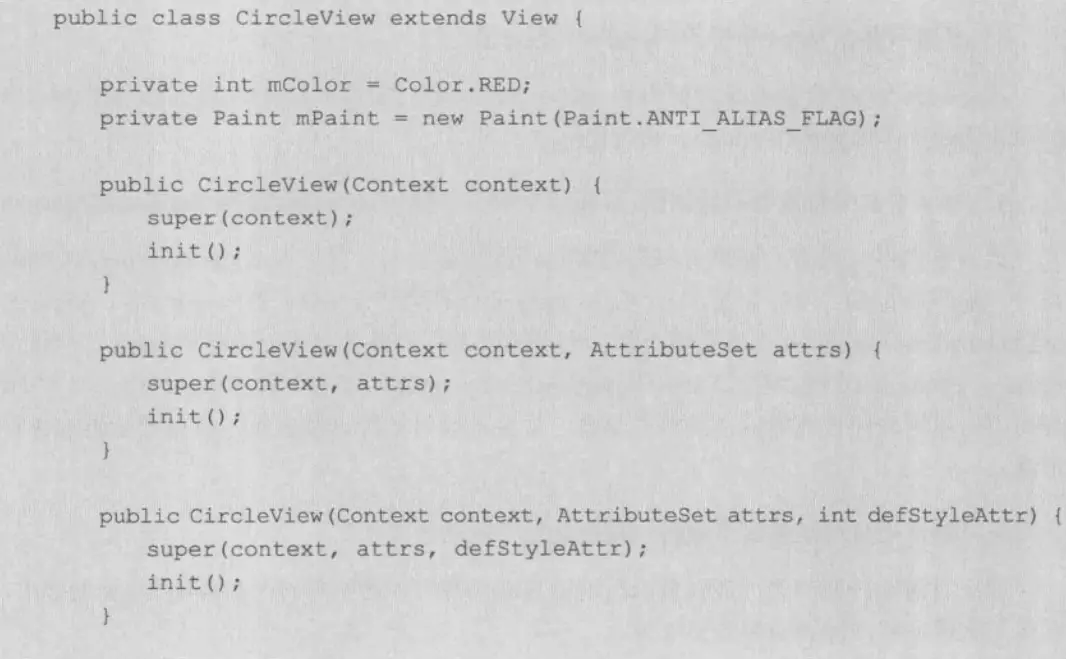

由于功能比较简单，所以只需要在创建一个类后继承View再重写它的OnDraw()方法。

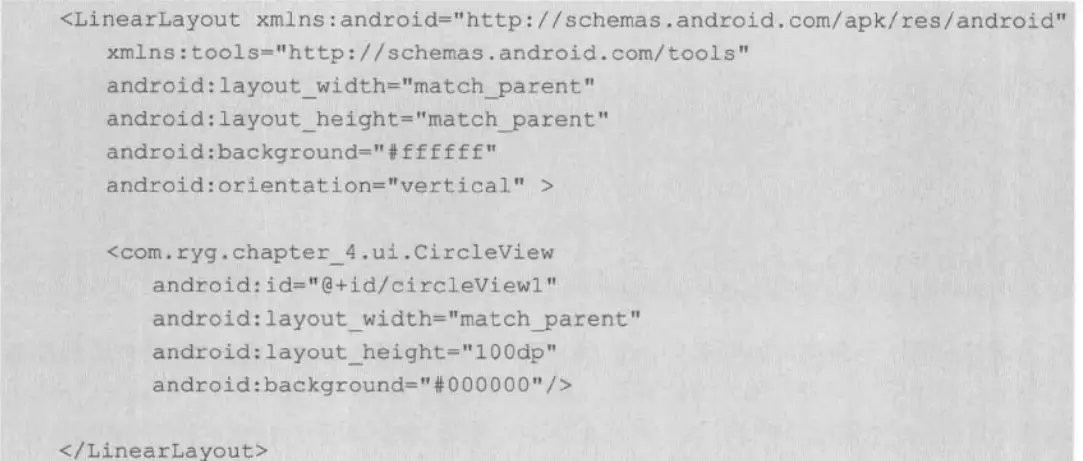

布局
如上图所示（继承书写构造方法时加上super是想生成父类对象）

下图是运行效果

此时的CircleView由于margin属性是父容器控制的，所以不需要特殊处理也可以生效。但是warp_content（由前面可知它在处理之前效果和match_parent一样）和padding就需要自己处理。

//处理后的ondrow代码（用于padding）
 @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        int paddingLeft =getPaddingLeft();
        int paddingRight =getPaddingRight();
        int paddingTop =getPaddingTop();
        int paddingBottom =getPaddingBottom();
        int width =getWidth()-paddingLeft-paddingRight;
        int heigth=getHeight()-paddingBottom-paddingTop;
        int radius = Math.min(width,heigth)/2;
        canvas.drawCircle(paddingLeft+width/2,paddingTop+heigth/2,radius,mPaint);
    }

warp_content的设置在上面有写。

为自定义View添加自定义属性

  1. 在values目录下面创建自定义属性XML。比如attrs.xml(文件名并没有什么限制)。

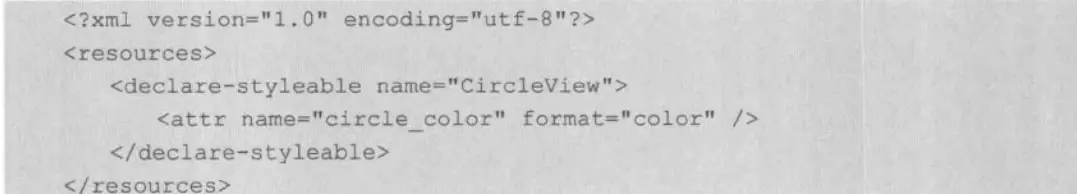

  2. 在文件中定义属性。格式如下
    在这里对name=CircleView的view声明了一个叫circle_color的属性。类型为color类型。
  3. 在View的构造方法中解析自定义属性的值并做相应的处理。
    即用一个能保存所有属性值的变量类型TypeArray将所有的ciecleview所有的属性值读取出来。再用getcolor将对应的color类型的CircleView_circle_color（id为R.styleable.CircleView_circle_color）读取出来。最后一个参数为默认值。解析完后使用recycle实现资源回收。之后直接在layout中使用即可。

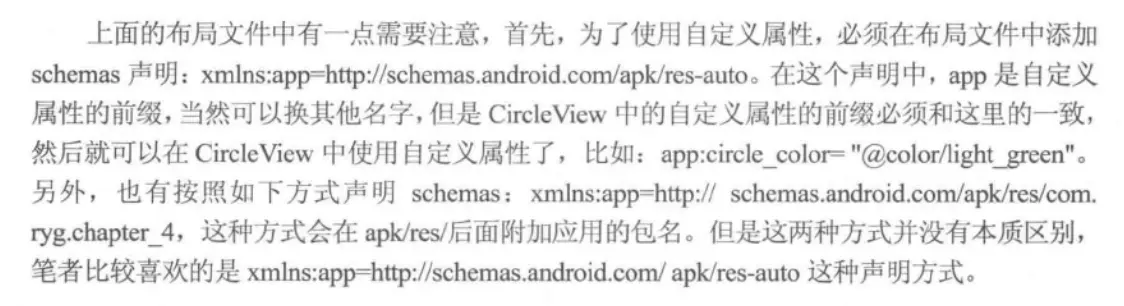

    使用前要加schemas声明

xmlns:app=http://schemas.android.com/apk/res-auto

app是自定义属性的前缀
