一、Hadoop是什么

HDFS全称:Hadoop Distributed File System  Hadoop分布式文件系统

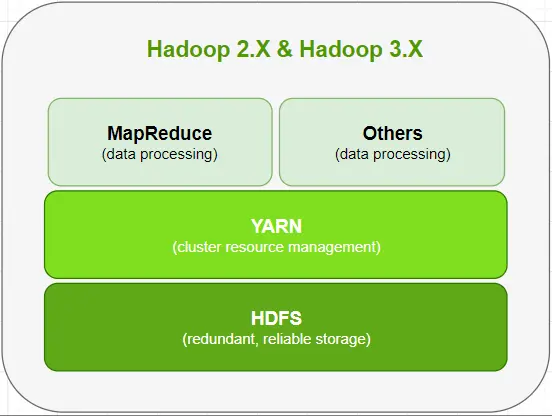

Hadoop由三个模块组成：分布式存储HDFS、分布式计算MapReduce、资源调度引擎Yarn

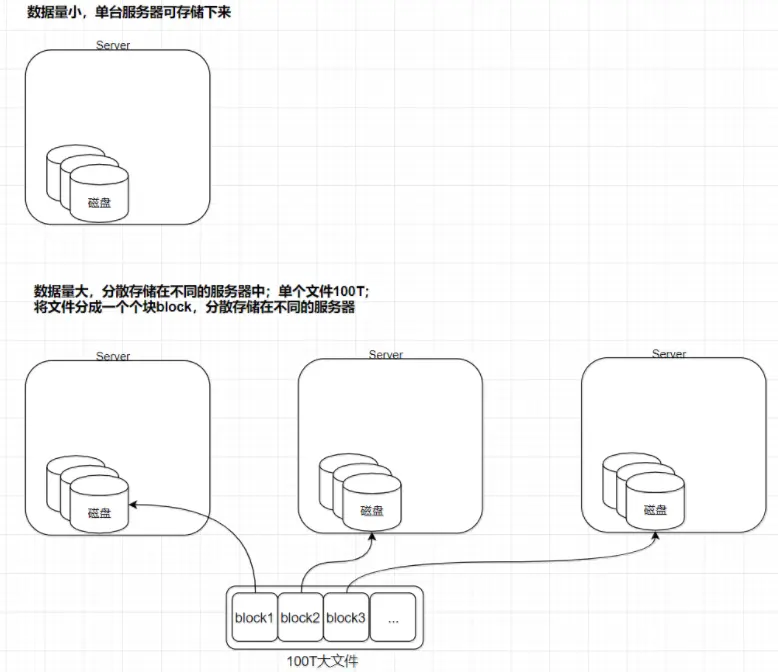

分布式:利用一批通过网络连接的、廉价普通的机器，完成单个机器无法完成的存储、计算任务
HDFS是什么?
   Hadoop分布式文件系统,适合存储大文件，不适合存储小文件


为什么使用HDFS?
    高可用、容错、可扩展

二、核心概念block

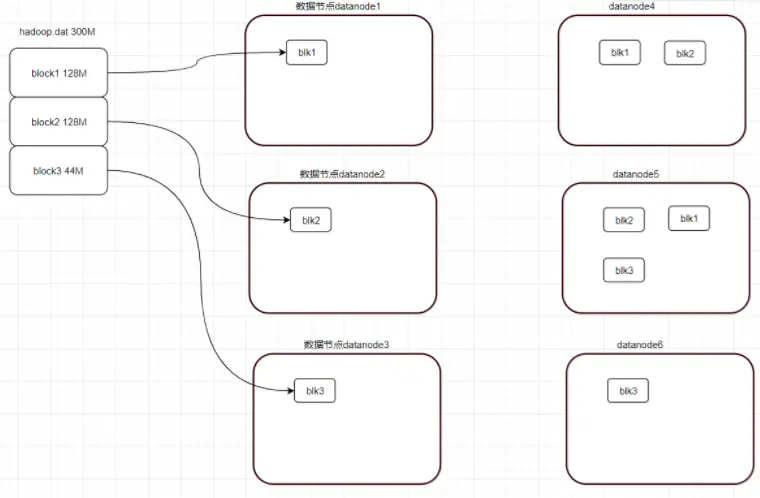

HDFS block块:

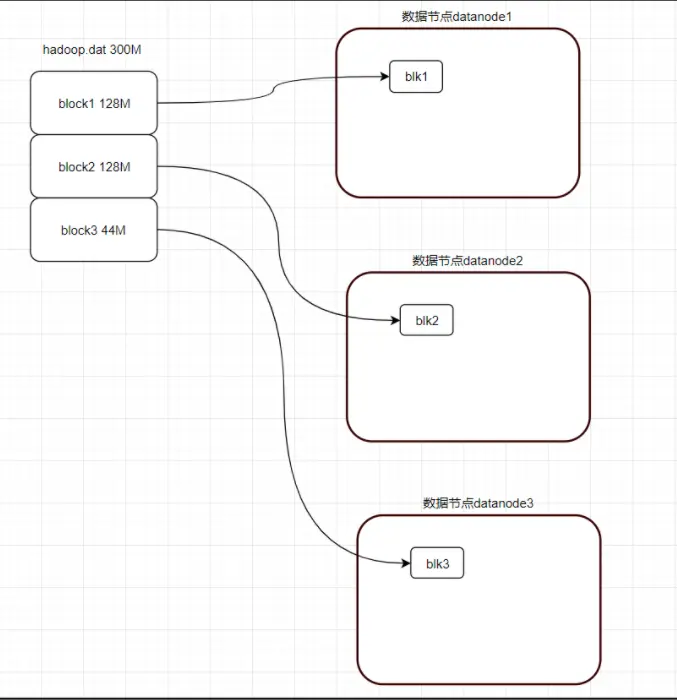

HDFS3.x上的文件，是按照128M为单位，切分成一个个block，分散的存储在集群的不同数据节点datanode上


block副本
- replication = 3
- hdfs-site.xml

    <property>
	<name>dfs.replication</name>
	<value>3</value>    #设置同一block块的数量,默认是3
    </property>

实际机房中，会有机架，每个机架上若干服务器


block的一些操作:
设置文件副本数:hadoop fs -setrep -R 4 /path
查看文件的块信息:hdfs fsck /02-041-0029.mp4 -files -blocks -locations

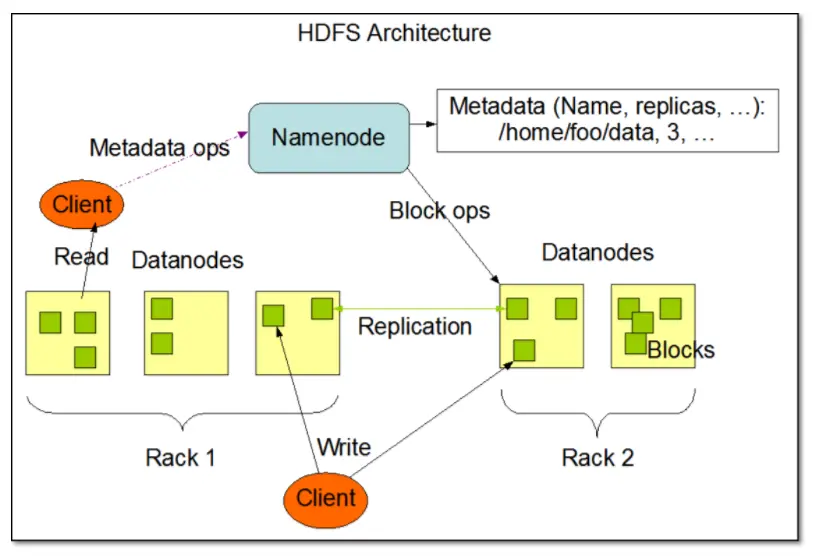

三、HDFS体系架构

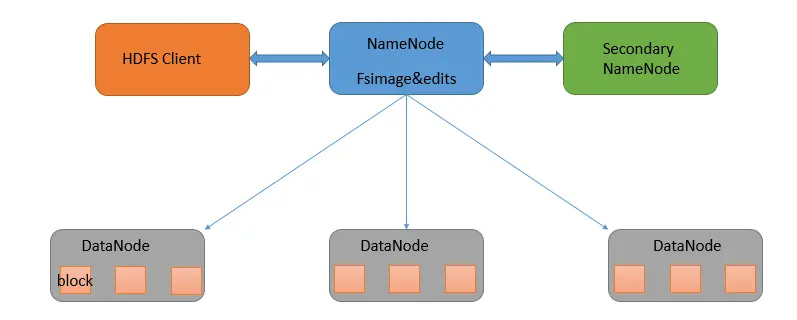

HDFS是主从架构Master/Slave、管理节点/工作节点


NameNode:相当于windos中文件属性信息

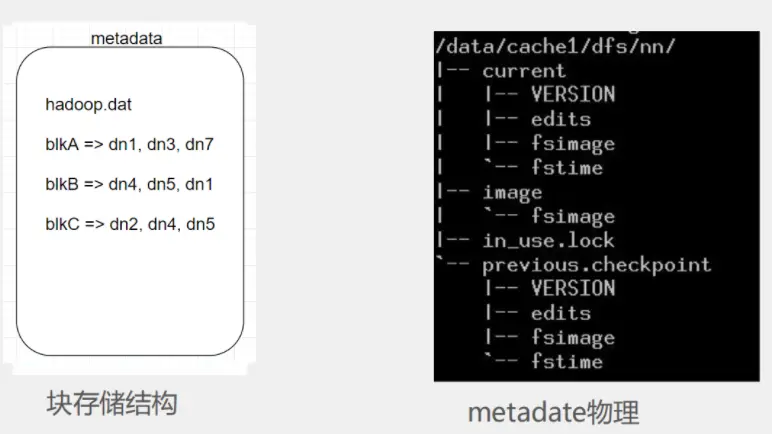

HDFS也是fs，它也有metadata；由NameNode存储在其内存中
1. 管理节点，负责管理文件系统和命名空间，存放了HDFS的元数据；
2. 元数据：文件系统树、所有的文件和目录、每个文件的块列表、块所在的datanode等；
3. 文件、block、目录占用大概150Byte字节的元数据；所以HDFS适合存储大文件，不适合存储小文件
4. 元数据信息以命名空间镜像文件fsimage和编辑日志（edits log）的方式保存
          fsimage：元数据镜像文件 ，保存了文件系统目录树信息以及文件和块的对应关系
          edits log：日志文件 ，保存文件系统的更改记录


DataNode:存储block，以及block元数据包括数据块的长度、块数据的校验和、时间戳

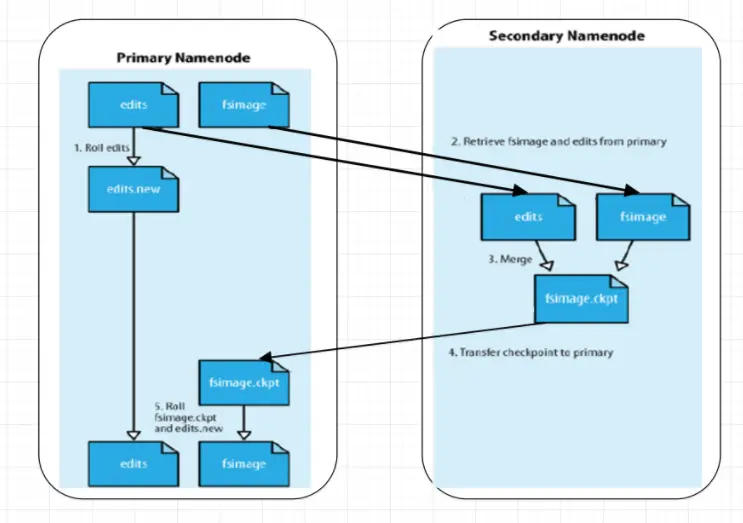

SeconddaryNameNode:它一般部署在另外一台节点上，因为它需要占用大量的CPU时间，并需要与namenode一样多的内存，来执行合并操作

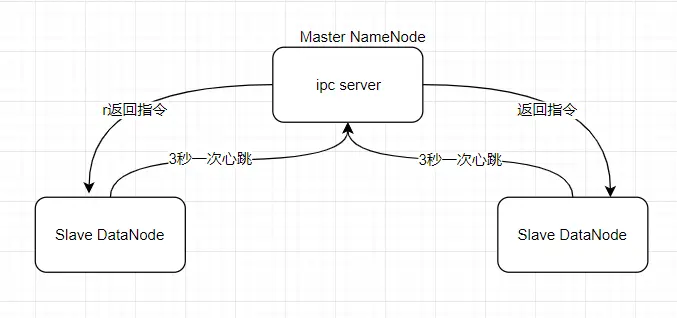

HDFS机制:心跳机制

工作原理：
1. master启动的时候，会开一个ipc server在那里。
2. slave启动，连接master，每隔3秒钟向master发送一个“心跳”，携带状态信息；
3. master通过这个心跳的返回值，向slave节点传达指令

作用：
1. Namenode全权管理数据块的复制，它周期性地从集群中的每个Datanode接收心跳信号和块状态报告(Blockreport)。接收到心跳信号意味着该Datanode节点工作正常。块状态报告包含了一个该       Datanode上所有数据块的列表
2. DataNode启动后向NameNode注册，通过后，周期性（1小时）的向 NameNode上报所有的块的列表；
   每3秒向NamNode发一次心跳，返回NameNode给该DataNode的命令；如复制块数据到另一台机器，或删除某个数据块。如果NameNode超过10分钟没有收 到某个DataNode 的心跳，则认为该节点不可用。
3. hadoop集群刚开始启动时，会进入安全模式（99.9%），就用到了心跳机制


负载均衡:
Hadoop的HDFS集群非常容易出现机器与机器之间磁盘利用率不平衡的情况，例如：当集群内新增、删除节点，或者某个节点机器内硬盘存储达到饱和值。当数据不平衡时，Map任务可能会分配到没有存储数据的机器，这将导致网络带宽的消耗，也无法很好的进行本地计算。
当HDFS负载不均衡时，需要对HDFS进行数据的负载均衡调整，即对各节点机器上数据的存储分布进行调整。从而，让数据均匀的分布在各个DataNode上，均衡IO性能，防止热点的发生。进行数据的负载均衡调整，必须要满足如下原则：

数据平衡不能导致数据块减少，数据块备份丢失
管理员可以中止数据平衡进程
每次移动的数据量以及占用的网络资源，必须是可控的
数据均衡过程，不能影响namenode的正常工作

HDFS 数据自动平衡脚本

#启动数据均衡，默认阈值为 10%
$Hadoop_home/bin/start-balancer.sh

#启动数据均衡，阈值 5%
bin/start-balancer.sh –threshold 5

#停止数据均衡
$Hadoop_home/bin/stop-balancer.sh


HDFS读写流程:
block、packet、chunk区别:
block
文件上传前需要分块，这个块就是block，一般为128MB，当然你可以去改，不顾不推荐。因为块太小：寻址时间占比过高。块太大：Map任务数太少，作业执行速度变慢。它是最大的一个单位。

packet
packet是第二大的单位，它是client端向DataNode，或DataNode的PipLine之间传数据的基本单位，默认64KB。

chunk
chunk是最小的单位，它是client向DataNode，或DataNode的PipLine之间进行数据校验的基本单位，默认512Byte，因为用作校验，故每个chunk需要带有4Byte的校验位。所以实际每个chunk写入packet的大小为516Byte。由此可见真实数据与校验值数据的比值约为128 : 1。（即64*1024 / 512）

例如，在client端向DataNode传数据的时候，HDFSOutputStream会有一个chunk buff，写满一个chunk后，会计算校验和并写入当前的chunk。之后再把带有校验和的chunk写入packet，当一个packet写满后，packet会进入dataQueue队列，其他的DataNode就是从这个dataQueue获取client端上传的数据并存储的。同时一个DataNode成功存储一个packet后之后会返回一个ack packet，放入ack Queue中。

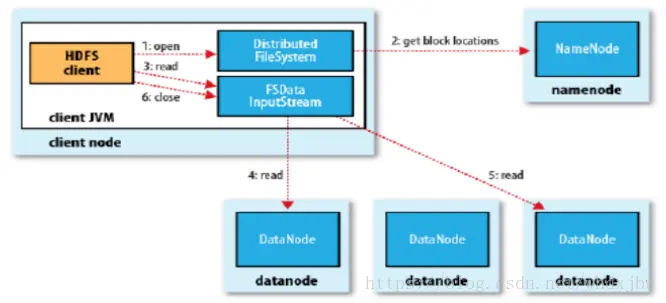

HDFS读流程:

详细步骤：
client访问NameNode，查询元数据信息，获得这个文件的数据块位置列表，返回输入流对象。
就近挑选一台datanode服务器，请求建立输入流 。
DataNode向输入流中中写数据，以packet为单位来校验。
关闭输入流

1. 客户端与NameNode通讯获取文件的块位置信息，其中包括了块的所有冗余备份的位置信息：DataNode的列表
2. 客户端获取文件位置信息后直接同有文件块的DataNode通讯，读取文件
3. 如果第一个DataNode无法连接，客户端将自动联系下一个DataNode
4. 如果块数据的校验值出错，则客户端需要向NameNode报告，并自动联系下一个DataNode

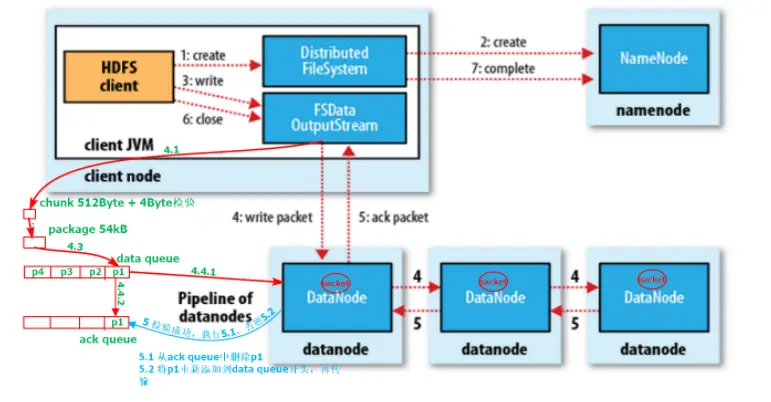

HDFS写流程:

详细步骤：
    客户端向NameNode发出写文件请求。
    检查是否已存在文件、检查权限。若通过检查，直接先将操作写入EditLog，并返回输出流对象。
    （注：WAL，write ahead log，先写Log，再写内存，因为EditLog记录的是最新的HDFS客户端执行所有的写操作。如果后续真实写操作失败了，由于在真实写操作之前，操作就被写入EditLog中了，故EditLog中仍会有记录，我们不用担心后续client读不到相应的数据块，因为在第5步中DataNode收到块后会有一返回确认信息，若没写成功，发送端没收到确认信息，会一直重试，直到成功）
    client端按128MB的块切分文件。
    client将NameNode返回的分配的可写的DataNode列表和Data数据一同发送给最近的第一个DataNode节点，此后client端和NameNode分配的多个DataNode构成pipeline管道，client端向输出流对象中写数据。client每向第一个DataNode写入一个packet，这个packet便会直接在pipeline里传给第二个、第三个…DataNode。
    （注：并不是写好一个块或一整个文件后才向后分发）
    每个DataNode写完一个块后，会返回确认信息。
    （注：并不是每写完一个packet后就返回确认信息，个人觉得因为packet中的每个chunk都携带校验信息，没必要每写一个就汇报一下，这样效率太慢。正确的做法是写完一个block块后，对校验信息进行汇总分析，就能得出是否有块写错的情况发生）
    写完数据，关闭输输出流。
    发送完成信号给NameNode。
    （注：发送完成信号的时机取决于集群是强一致性还是最终一致性，强一致性则需要所有DataNode写完后才向NameNode汇报。最终一致性则其中任意一个DataNode写完后就能单独向NameNode汇报，HDFS一般情况下都是强调强一致性）

读写过程，数据完整性如何保持？
    通过校验和。因为每个chunk中都有一个校验位，一个个chunk构成packet，一个个packet最终形成block，故可在block上求校验和。

    HDFS 的client端即实现了对 HDFS 文件内容的校验和 (checksum) 检查。当客户端创建一个新的HDFS文件时候，分块后会计算这个文件每个数据块的校验和，此校验和会以一个隐藏文件形式保存在同一个 HDFS 命名空间下。当client端从HDFS中读取文件内容后，它会检查分块时候计算出的校验和（隐藏文件里）和读取到的文件块中校验和是否匹配，如果不匹配，客户端可以选择从其他 Datanode 获取该数据块的副本。

    HDFS中文件块目录结构具体格式如下：
    ${dfs.datanode.data.dir}/
    ├── current
    │ ├── BP-526805057-127.0.0.1-1411980876842
    │ │ └── current
    │ │ ├── VERSION
    │ │ ├── finalized
    │ │ │ ├── blk_1073741825
    │ │ │ ├── blk_1073741825_1001.meta
    │ │ │ ├── blk_1073741826
    │ │ │ └── blk_1073741826_1002.meta
    │ │ └── rbw
    │ └── VERSION
    └── in_use.lock

    in_use.lock表示DataNode正在对文件夹进行操作
    rbw是“replica being written”的意思，该目录用于存储用户当前正在写入的数据。
    Block元数据文件（*.meta）由一个包含版本、类型信息的头文件和一系列校验值组成。校验和也正是存在其中。

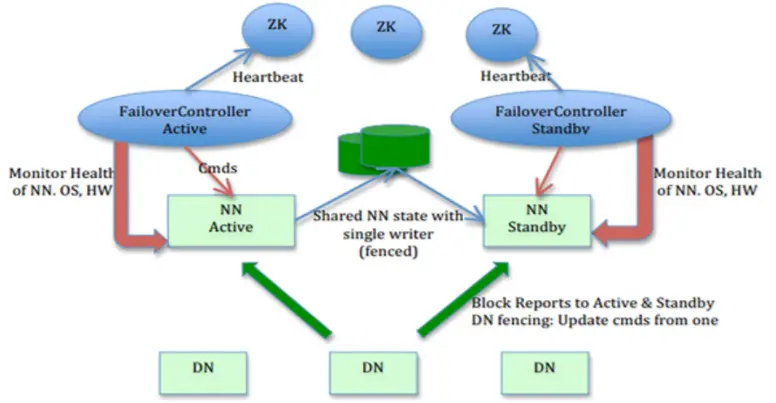

Hadoop HA高可用

Hadoop之HA高可用性

Hadoop——HDFS HA与联邦原理

Hadoop联邦

1 为什么需要高可用与联邦
- 集群的元数据保存在namenode内存中
- 每个文件、目录、block占用约150字节
- 对于一个拥有大量文件的超大集群来说，内存将成为限制系统横向扩展的瓶颈。

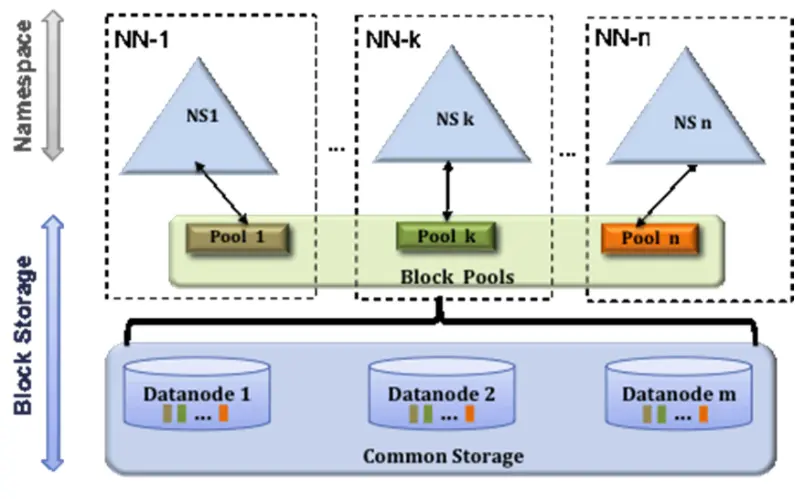

2 联邦

HDFS编程:下一个笔记记录

存储大量小文件

- NameNode存储着文件系统的元数据，每个文件、目录、块大概有150字节的元数据；
- 因此文件数量的限制也由NN内存大小决定，如果小文件过多则会造成NN的压力过大

解决方案:

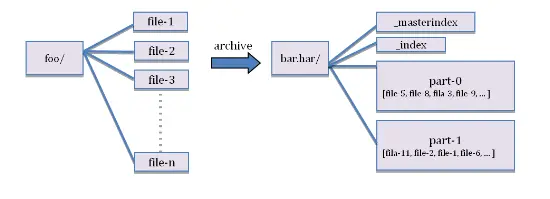

1、HAR文件方案（本质启动mr程序，所以需要启动yarn）


# 创建archive文件
hadoop archive -archiveName test.har -p /testhar -r 3 th1 th2 /outhar # 原文件还存在，需手动删除
# 查看archive文件
hdfs dfs -ls -R har:///outhar/test.har
# 解压archive文件
hdfs dfs -cp har:///outhar/test.har/th1 hdfs:/unarchivef
hadoop fs -ls /unarchivef	# 顺序
hadoop distcp har:///outhar/test.har/th1 hdfs:/unarchivef2 # 并行，启动MR

2、Sequence Files方案
    其核心是以文件名为key，文件内容为value组织小文件。10000个100KB的小文件，可以编写程序
    将这些文件放到一个SequenceFile文件，然后就以数据流的方式处理这些文件，也可以使用
    MapReduce进行处理。一个SequenceFile是可分割的，所以MapReduce可将文件切分成块，每一
    块独立操作。不像HAR,SequenceFile支持压缩。在大多数情况下，以block为单位进行压缩是最好的
    选择，因为一个block包含多条记录，压缩作用在block之上，比reduce压缩方式（一条一条记录进
    行压缩）的压缩比高.把已有的数据转存为SequenceFile比较慢。比起先写小文件，再将小文件写入
    SequenceFile，一个更好的选择是直接将数据写入一个SequenceFile文件，省去小文件作为中间媒介.

    编程代码,下一个笔记记录
