Activiti动态修改流程

　　Activiti支持动态生成和修改流程，即不通过图形化编辑器，而是使用程序来生成流程或者对现有流程进行修改。

　　例如我们有如下流程，希望通过动态修改流程的方式，在User Task和End event直接插入一个service task。

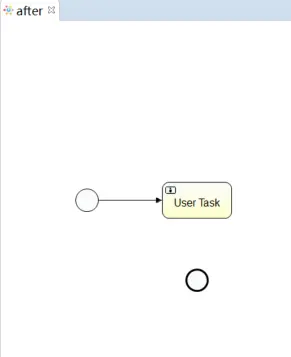

　　程序修改流程的副作用在于，新生成的元素由于没有布局信息，在编辑器中是看不到的，效果如下图。

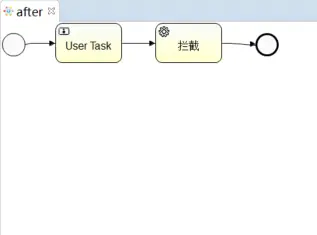

　　当然，也可以在修改流程的时候，进行重新layout，这样会影响原来的布局，效果如下图。

　　具体代码如下

　　import java.io.FileInputStream;

　　import java.io.InputStream;

　　import java.nio.file.Files;

　　import java.nio.file.Paths;

　　import javax.xml.stream.XMLInputFactory;

　　import org.activiti.bpmn.model.Process;

　　import org.activiti.bpmn.BpmnAutoLayout;

　　import org.activiti.bpmn.converter.BpmnXMLConverter;

　　import org.activiti.bpmn.model.BpmnModel;

　　import org.activiti.bpmn.model.SequenceFlow;

　　import org.activiti.bpmn.model.ServiceTask;

　　import org.activiti.bpmn.model.UserTask;

　　public class Test {

　　public static void main(String[] args) throws Exception {

　　InputStream inputStream = new FileInputStream(

　　E:\\workspace\\eclipse\\activiti\\src\\main\\resources\\before.bpmn);

　　BpmnXMLConverter converter = new BpmnXMLConverter();

　　XMLInputFactory factory = XMLInputFactory.newInstance();

　　BpmnModel bpmnModel = converter.convertToBpmnModel(factory.createXMLStreamReader(inputStream));

　　Process process = bpmnModel.getMainProcess();

　　ServiceTask hookTask = new ServiceTask();

　　hookTask.setName(拦截);

　　hookTask.setId(hook);

　　process.addFlowElement(hookTask);

　　process.findFlowElementsOfType(UserTask.class).forEach(task - {

　　task.getOutgoingFlows().forEach(flow - {

　　SequenceFlow toHook = new SequenceFlow();

　　toHook.setSourceRef(task.getId());

　　toHook.setTargetRef(hook);

　　process.addFlowElement(toHook);

　　SequenceFlow fromHook = new SequenceFlow();

　　fromHook.setSourceRef(hook);

　　fromHook.setTargetRef(flow.getTargetRef());

　　process.addFlowElement(fromHook);

　　process.removeFlowElement(flow.getId());

　　});

　　});

　　// 这行代码是重新布局

　　new BpmnAutoLayout(bpmnModel).execute();

　　Files.write(Paths.get(E:\\workspace\\eclipse\\activiti\\src\\main\\resources\\after.bpmn),

　　converter.convertToXML(bpmnModel));

　　}

　　}

​
