轻松可视化实现设备监控大屏效果

·  阅读 1810

前言

前期团队一直在搭建与云端服务器对接的事情,近期终于落地,数据采集中心实现了服务端与可视化编辑器的融合,整个案例中脚本就两百行左右,基本通过可视化平台配置完成,体现我们平台的高效性。今天通过本案例讲解下服务端接口搭建、服务端与可视化编辑器是如何配合使用的。

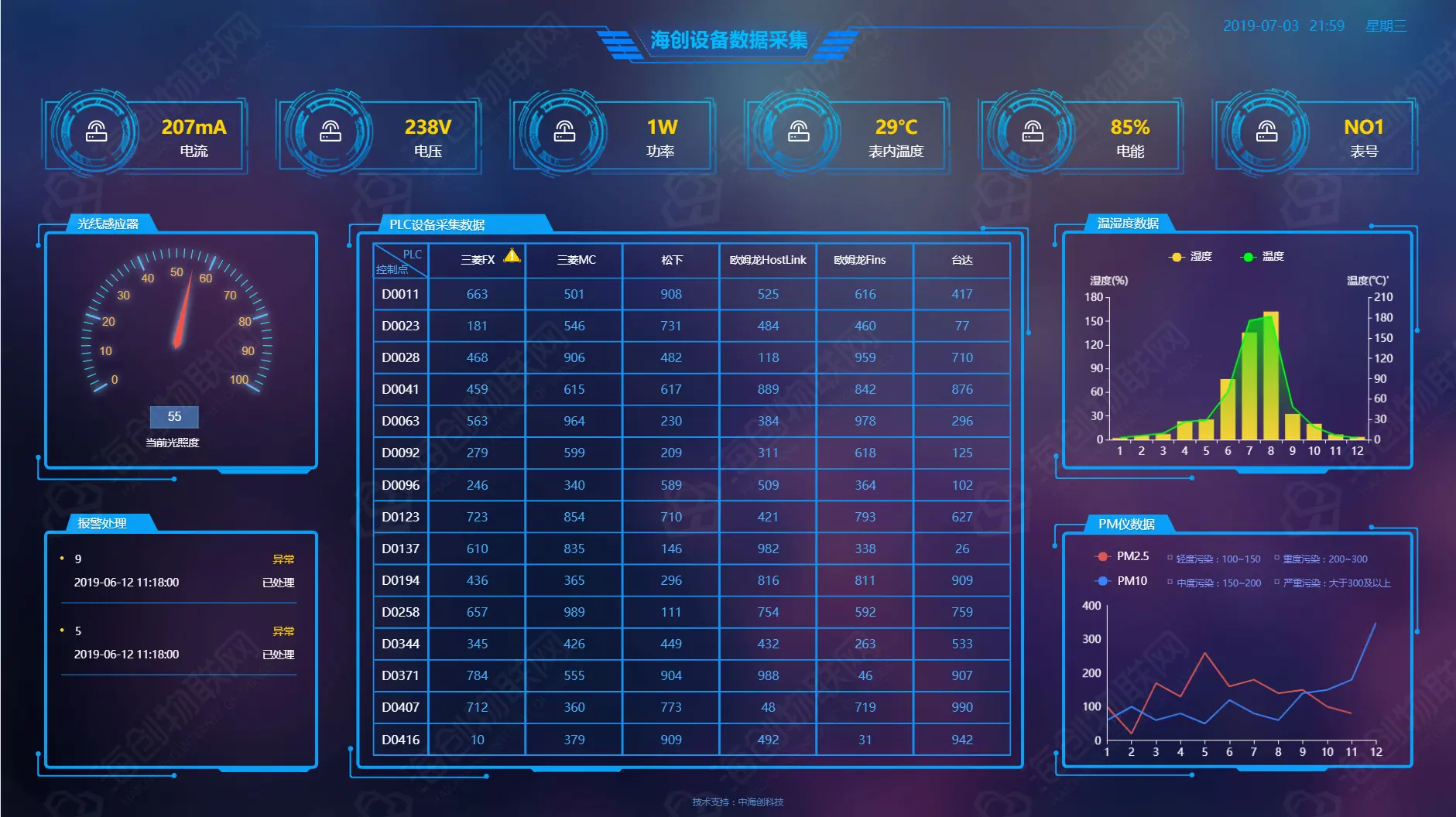

看板效果图


可视化端实现的交互效果分别有三点:1、报警滚动展示,2、表格翻页显示,3、设备故障三角形动画

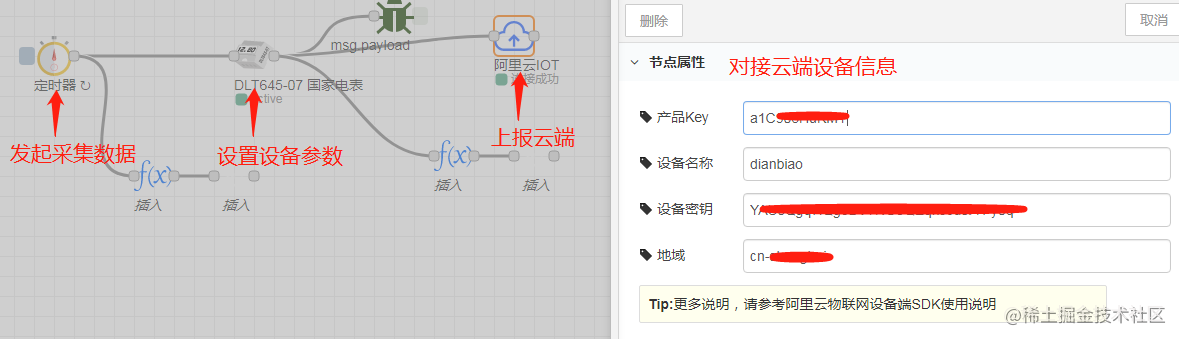

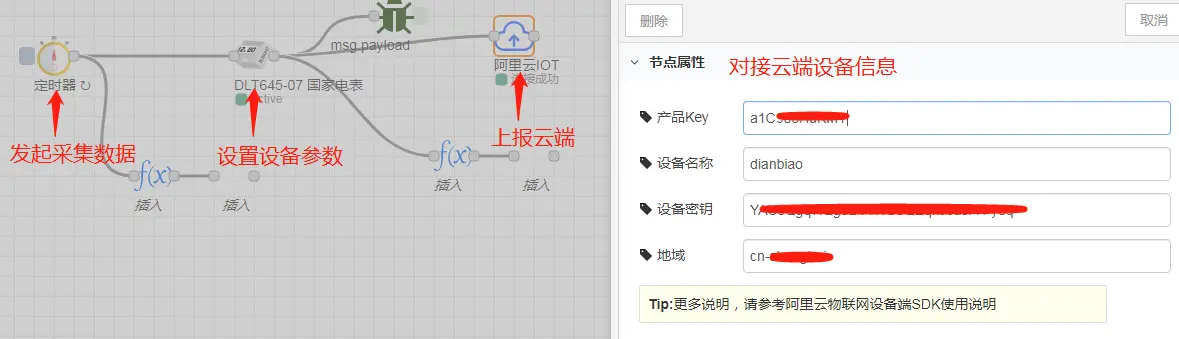

设备数据上报阿里云

如上图设置好,设备参数就会以队列的形式上报阿里云平台

服务端接口搭建

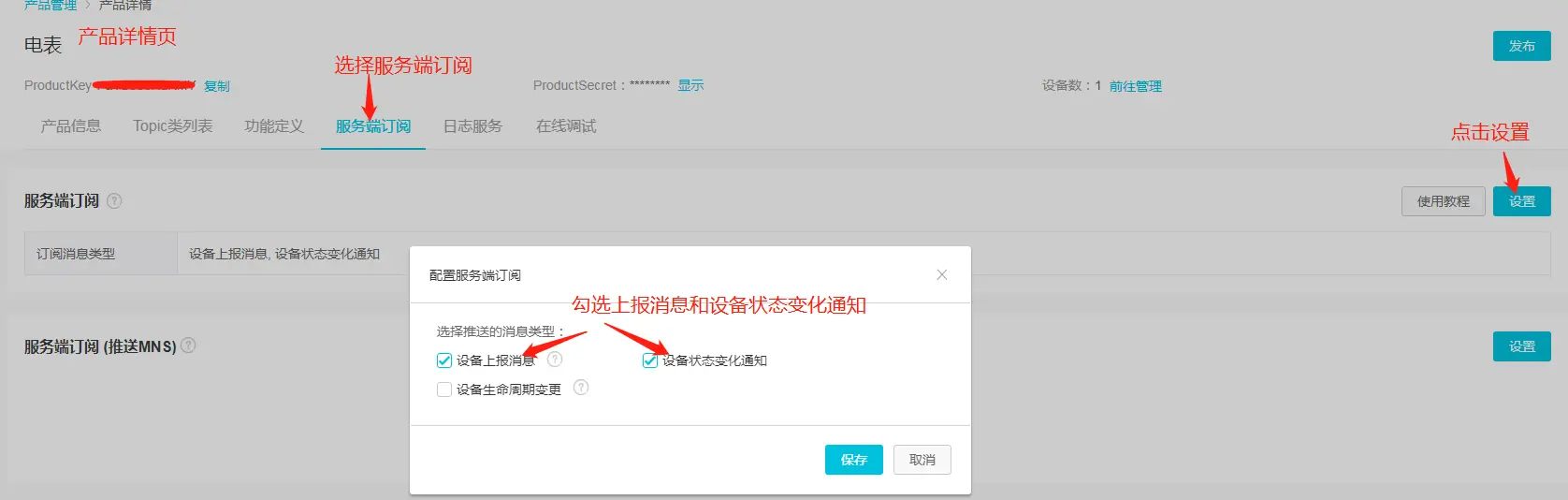

前期准备,服务端上传设备到阿里云端,完成后,我们打开上图阿里云平台具体要对接的产品数据,按下列骤订阅消息



按以上设置保存后消息订阅完成
数据上报后,如何把数据从阿里云拉取下来呢,请看下图

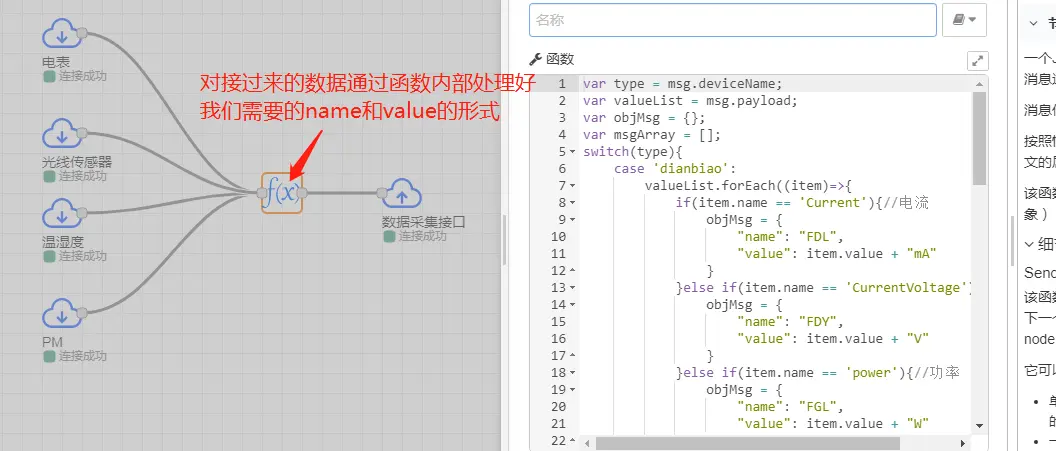

通过上图对接好阿里云上的信息后,数据就接入到我们的平台,在函数体内根据自己实际业务需求做相应处理后,就可以输出到可视化平台了,以上数据接口已全部搭建完成
注:图中的name即我们要绑定的字段名,value为绑定位置接收到的数据

数据集准备

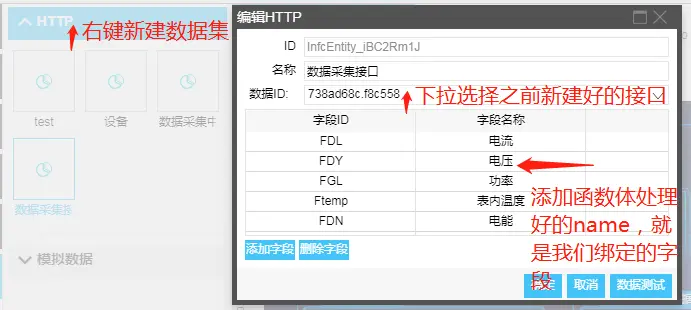

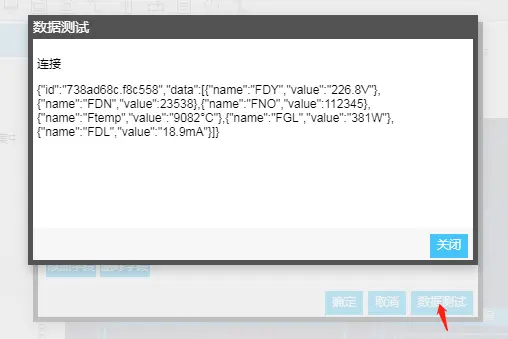

新建数据集,对接好相应字段,确定后重新打开,点击数据测试,就可以看到接口过来的数据


可视化端实现过程

改变了以往html+css的方式,ui设计师直接在页面中设计、拖拉组件方式就可以很快完成
一、简单数据展示实现过程

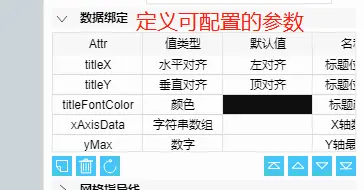

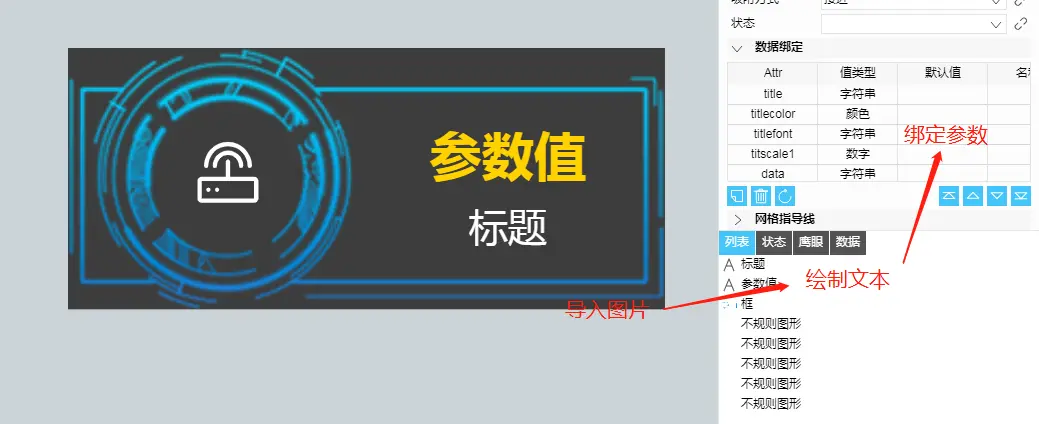

设计图标样式,定义需要动态改变的参数

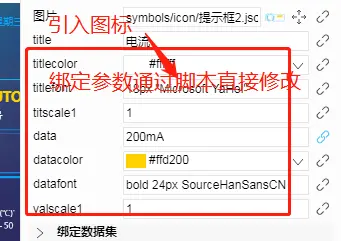

在顶部需要的位置引入图标

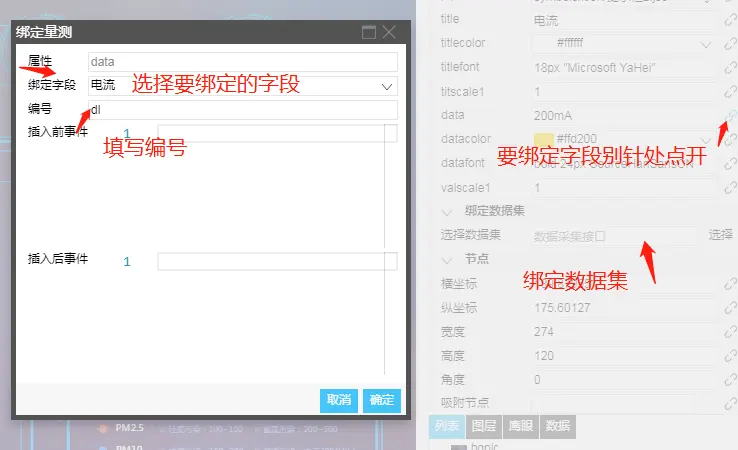

或者点击参数后的按钮,按如下步骤处理


二、拖拉组件实现过程

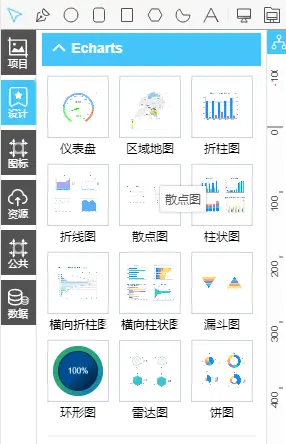

以上这么多组件都是怎么定义的呢?我们这边以echarts为例,讲下实现过程


在渲染元素中,定义好echarts需要的option,按下列代码用参数替换option中的项

var fontResize=data.a('fontResize');
if(fontResize){
    option.textStyle.fontSize=data.a('allFontSize')\*gv.getZoom();//字体
    option.title.textStyle.fontSize=data.a('titleFontsize')\*gv.getZoom();//标题字体大小
    option.xAxis\[0\].axisLabel.textStyle.fontSize=data.a('allFontSize')\*gv.getZoom();//XY轴字体大小
    option.yAxis\[0\].axisLabel.textStyle.fontSize=data.a('allFontSize')\*gv.getZoom();//XY轴字体大小
    cache.htmlChart.clear();//清空缓存重新加载
    cache.htmlChart.setOption(option);
}复制代码

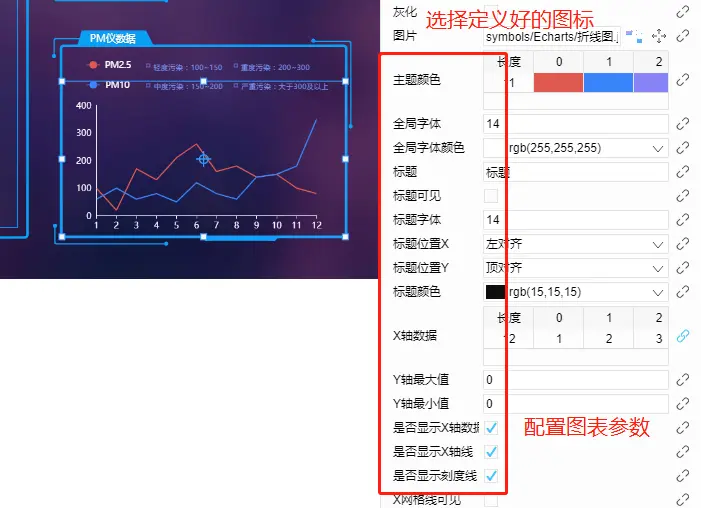

引入自定义组件,设置图表参数

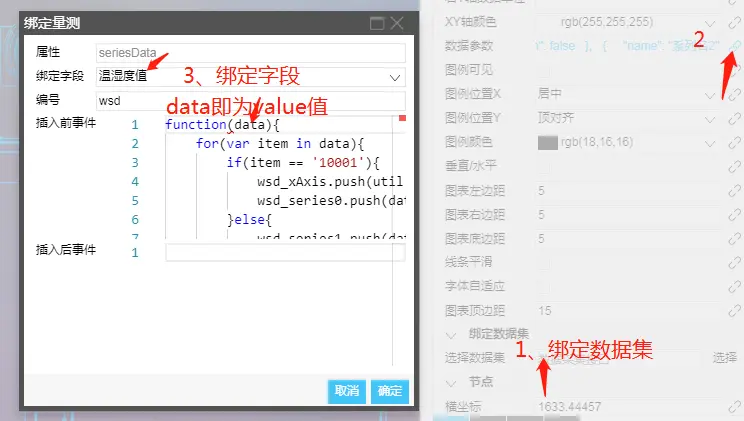

绑定前面定义好的数据集、字段


因数据接口的数据是单条输出,所以我们要在插入前事件中接管数据,放入自己的容器中,定义好图表需要的数据格式后再返回,代码实现如下:

function(data){
    for(var item in data){
        if(item == '40005'){
            pm_xAxis.push(util.formatDate(new Date(data[item].time), 'mm:ss'));
            pm_series0.push(data[item].value);
        }else if(item == '40010'){
            pm_series1.push(data[item].value);
        }
    }
    if(pm_xAxis.length>8){
        pm_xAxis.shift();
        pm_series0.shift();
        pm_series1.shift();
    }
    return [
        {
            "name": "PM2.5",
            "type": "line",
            "symbol": "none",
            "data": pm_series0,
            "smooth": false
        },
        {
            "name": "PM10",
            "type": "line",
            "symbol": "none",
            "data": pm_series1,
            "smooth": false
        }
    ]
}复制代码

看板中的其他模块大同小异,按上述步骤熟练后都可以快速实现,就不再重复描述,有兴趣同学可以动手试一试哦!
