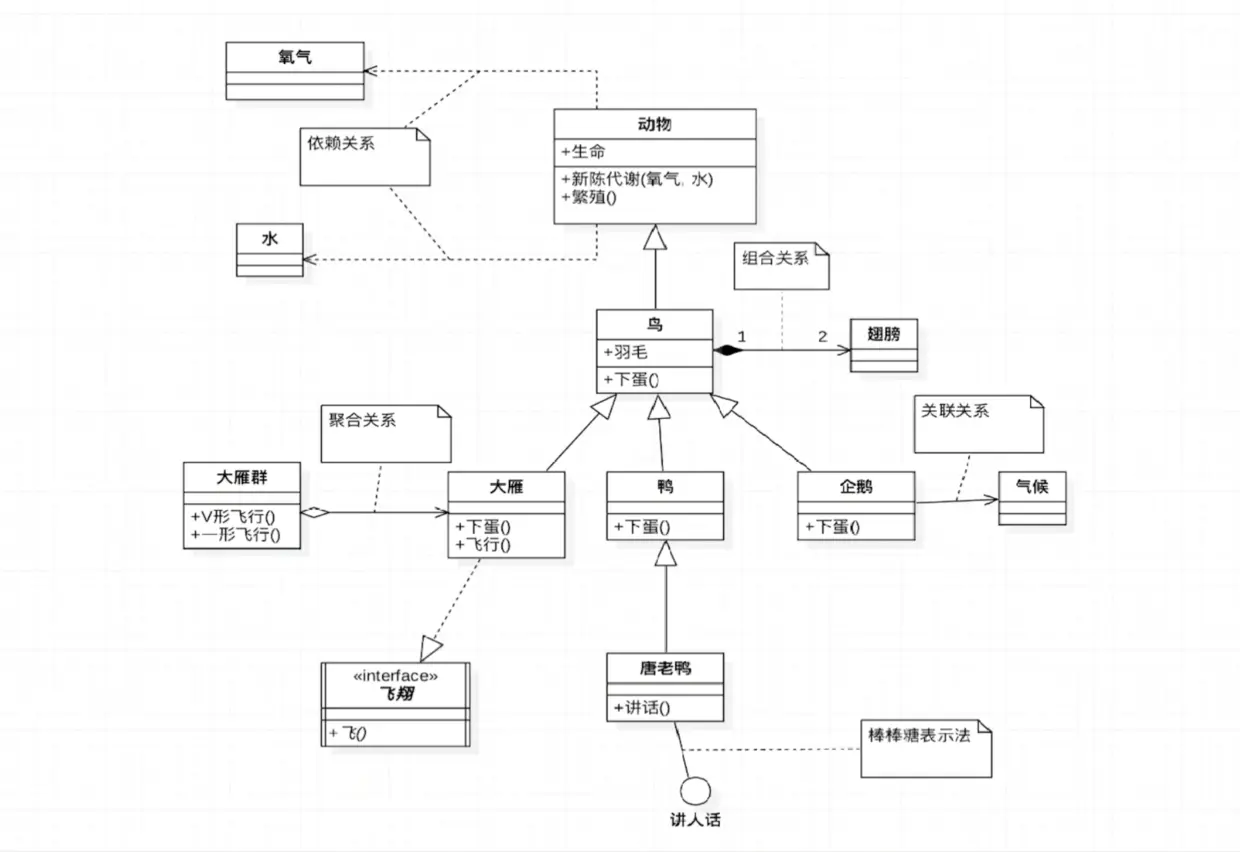

箭头方向
- UML箭头方向：从子类执行父类
- 定义子类时需要通过extend关键字指定父类
- 子类一定时知道父类定义的，但父类并不知道子类的定义
- 只有知道对方信息时才能指向对方

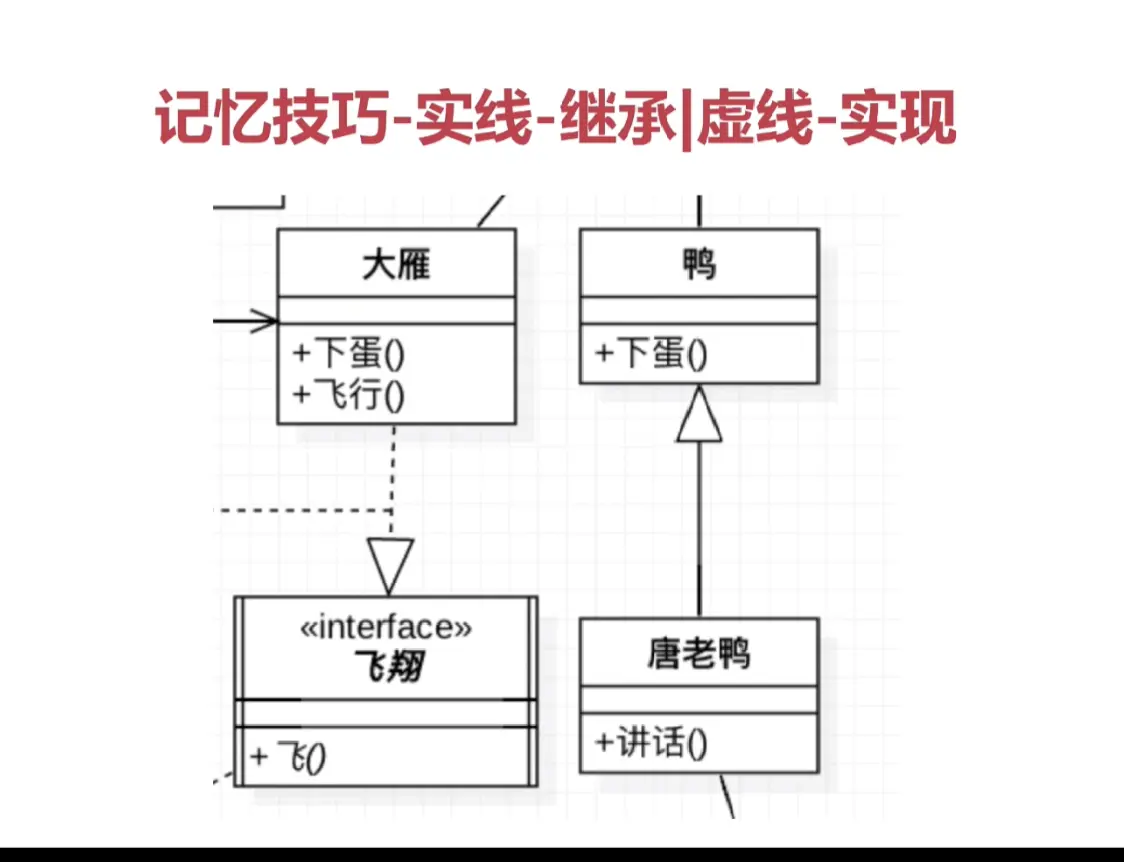

实现-继承|虚线-实现
- 空心三角箭头：继承或实现
- 实线-继承，is a关系，实际的关系

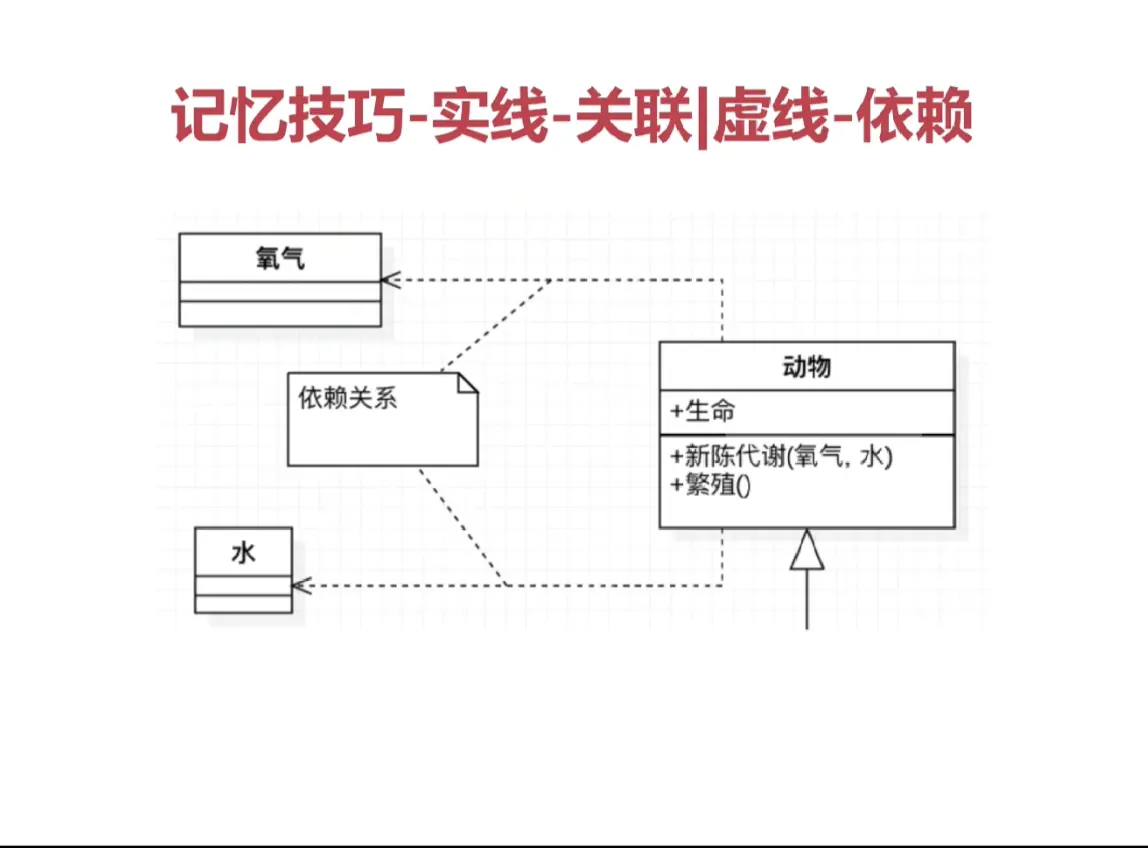

- 虚线-实现，实现的某种特性时虚无的（依赖关系）

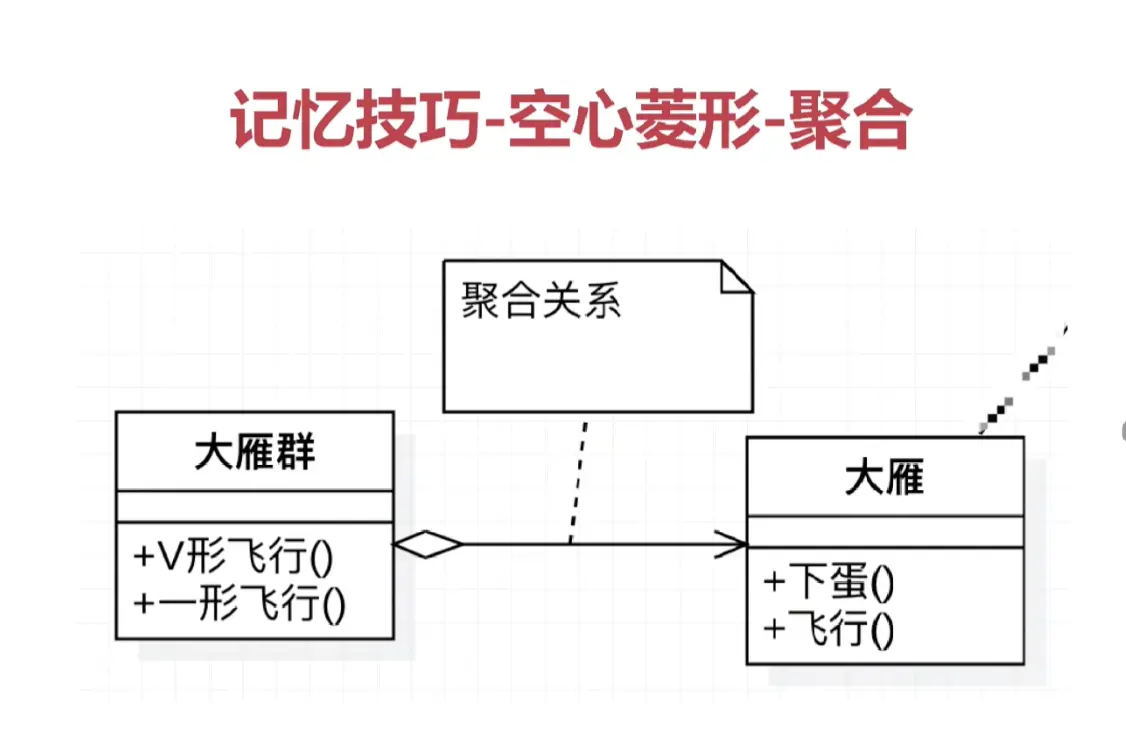

空心菱形-聚合|实心菱形-组合
- 菱形就是一个盛东西的器皿（箱子）
- 聚合：代表空器皿里可以放很多相同的东西，聚在一起（箭头方向所指的类）

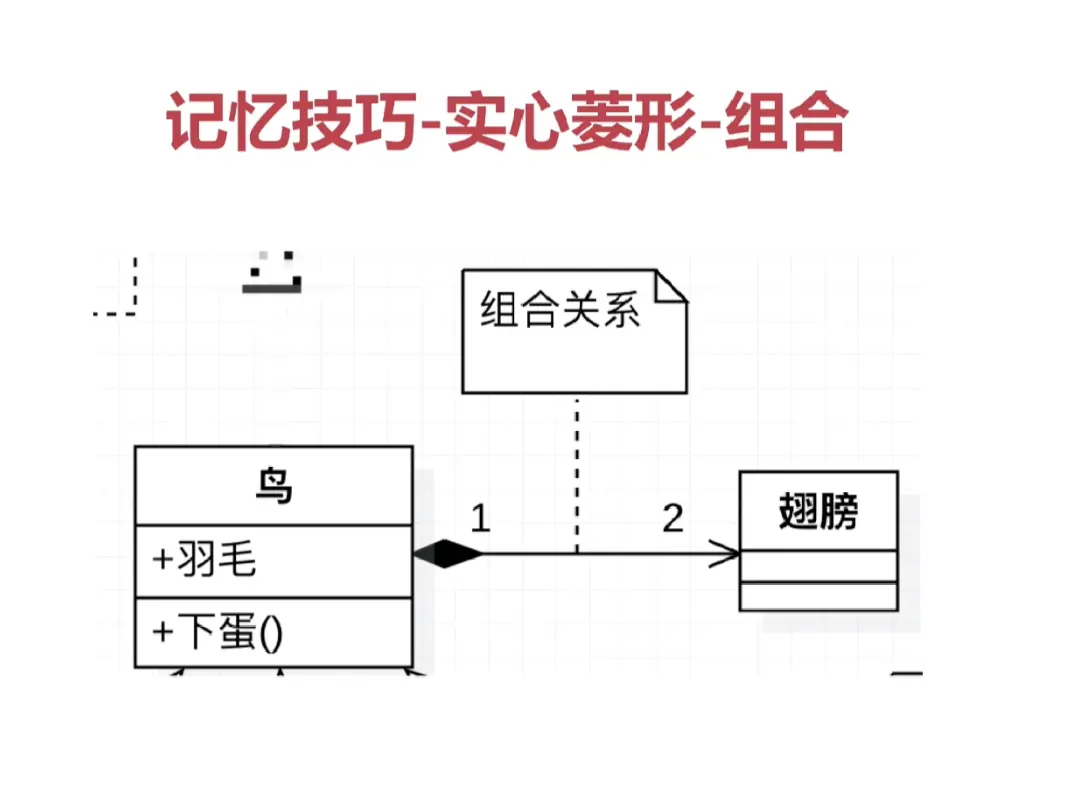

- 组合：代表满器皿里已经有实体结构存在，生死与共
- 0..1: 0或1个实例
- 0..*: 0或多个实例
- 1..1: 1个实例
- 1 只能有一个实例
- 1..*: 至少有一个实例

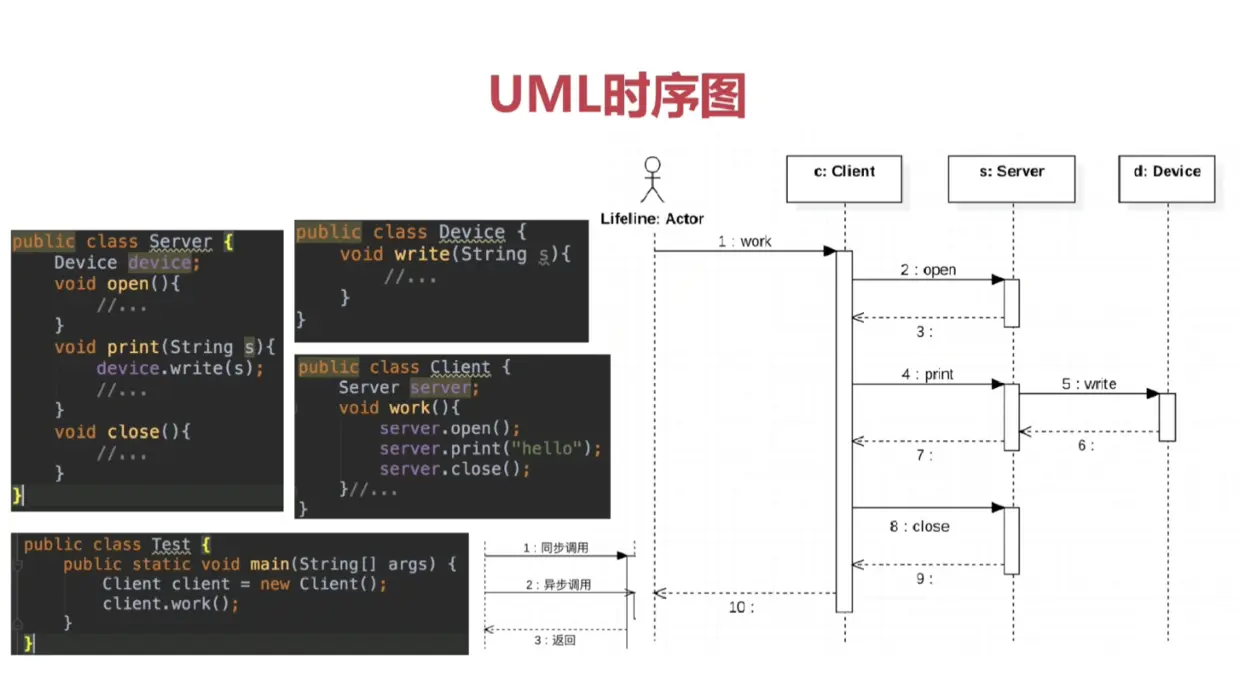

UML时序图
- sequence diagram：是显示对象之间交互的图，这些对象是按时间顺序排列的
- 时序图中包括的建模元素主要有：
对象(actor)、生命线(lifeline)、控制焦点(focus of control)、消息(message)等

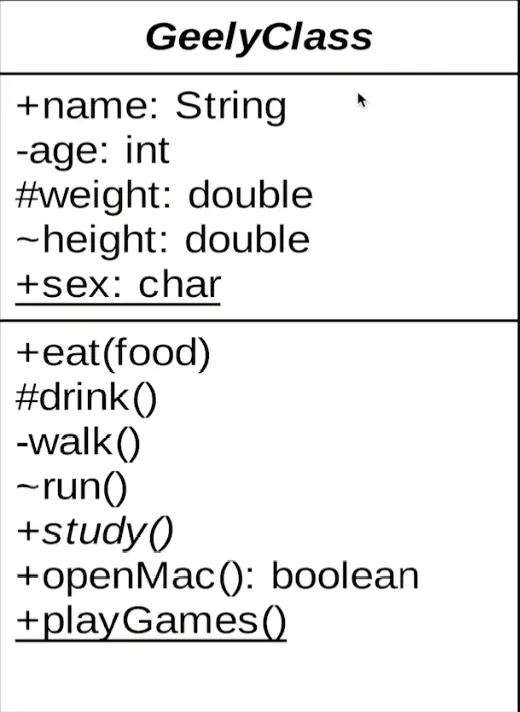

UML类图
- 从上到下3个框分别是类名、属性、方法
- 斜体代表
抽象 - 下划线代表
接口 - +：public -： privite #：protect ～：default
- 属性左侧属性名，右侧属性类型
- 方法左侧方法名，右侧返回值
