椭圆曲线密码算法

椭圆曲线密码算法（Elliptic Curve Cryptography,ECC）是基于椭圆曲线数学的一种公钥密码算法，其安全性依赖于椭圆曲线离散对数问题的困难性。

下面这3篇文章详细讲述了椭圆曲线密码算法的数学原理，不过是英文版的，但是讲述的非常详细，需要掌握的相关数学概念也讲述的很清楚。

andrea.corbellini.name/2015/05/17/…
andrea.corbellini.name/2015/05/23/…
andrea.corbellini.name/2015/05/30/…

下面这2篇是上面文章的翻译：

blog.csdn.net/mrpre/artic…
blog.csdn.net/mrpre/artic…

椭圆曲线密码算法优点

短的密钥长度，意味着小的带宽和存储要求。
所有的用户可以选择同一基域上的不同的椭圆曲线，可使所有的用户使用同样的操作完成域运算。

椭圆曲线定义

设 $p$ 是一个大于3的素数，在有限域 $F_p$ 上的椭圆曲线 $y^2=x^3+ax+b$ 由一个基于同余式 $y^2=x^3+ax+b \ mod \ p$ 的解集 $(x,y)\in F_p\times F_p$ 和一个无穷远点的特定点 $O$ 组成，这里 $a,b \in F_p$ 是满足 $4a^3+27b^2 \neq 0 \ mod \ p$ 的常数。

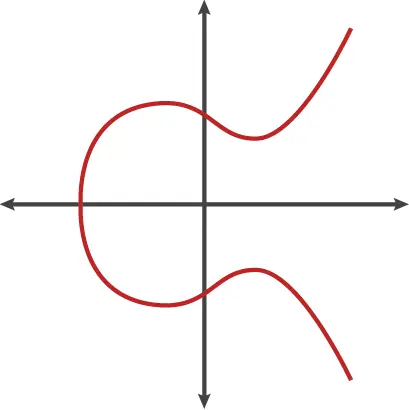

下图是显示了其中一种实际的椭圆曲线：

对椭圆曲线上的点，我们可以定义一种形式的加法：如果椭圆曲线上的三个点位于同一直线上，那么它们的和为 $O$ （无穷远点）。

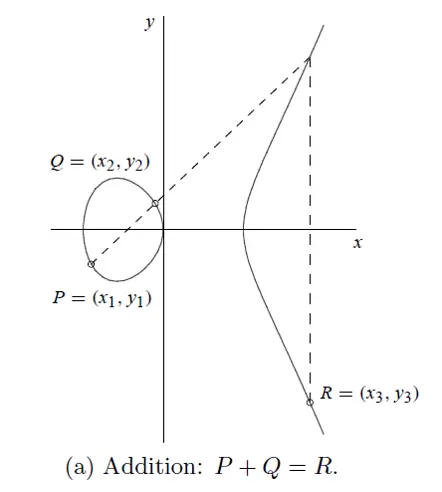

根据上面的定义导出椭圆曲线上的加法运算法则如下：当 $P \neq Q$ 时：

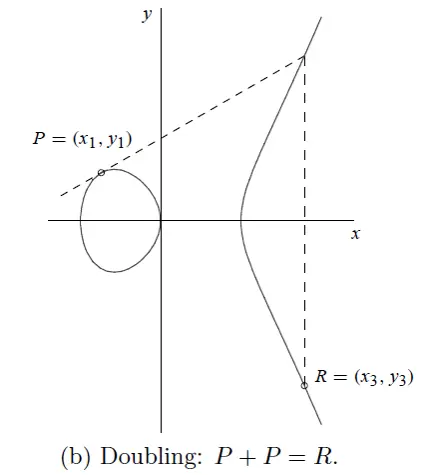

当 $P=Q$ 时：

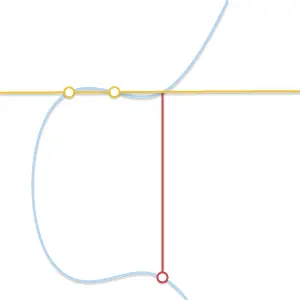

下面的动画解释了为什么是切线：

随着两个点越来越接近，过这两点的直线最终变成了曲线的切线

上面用几何的形式解释了椭圆曲线上的加法法则，下面是数学表达式。设 $P_1=(x_1,y_1)$ 与 $P_2=(x_2,y_2)$ 为椭圆曲线上的两个点，加减法运算如下：
1） $-O=O$
2） $-P_1=(x_1,-y_1)$
3） $O+P_1=P_1$
4）若 $P_2=-P_1$ ，则 $P_1+P_2=O$
5）若 $P_2 \neq -P_1$ ，则 $P_1+P_2=(x_3,y_3)$ ，其中 $x_3=m^2-x_1-x_2$ ， $-y_3=m(x_3-x_1)+y_1$ ，

椭圆曲线上点群的离散对数问题

给定椭圆曲线上的点 $P$ 和点 $Q$ ，寻找数 $k$ ，使得 $kP=Q$ ，其中 $k$ 称为 $Q$ 的基于 $P$ 的离散对数。

在等式 $kP=P+P+\dots +P=Q$ 中，已知 $k$ 和点 $P$ ，求点 $Q$ 比较容易，反之已知点 $Q$ 和点 $P$ ，求 $k$ 却是相当苦难的，这个问题称为椭圆曲线上点群的离散对数问题。椭圆曲线密码体制正是利用这个困难问题设计的。在实际应用中， $k$ 作为私钥，而 $Q$ 作为公钥。

如何计算 $kP=P+P+\dots +P=Q$

用这种形式表示时，计算 $kP$ 似乎需要 $k$ 次加法运算。如果 $k$ 有 $n$ 个二进制位，那么算法的时间复杂度将为 $O(2^n)$ ，这真不是很好。存在一些更快的算法。其中一种是“加倍（double)与相加（add)”算法。计算的原理可以用一个例子来更好地解释。取 $n = 151$ 。它的二进制表示形式为 $10010111_2$ 。这一二进制表示形式可以转换为一系列 $2$ 的幂之和。

(取 $k$ 的每个二进制位上的数字，并用它乘以一个 $2$ 的幂.) 用这种方法，我们可以将 $k$ 这样写:

“加倍（double)与相加（add)”算法需要这样做: • 取 $P$ . • 加倍，得到 $2P$ . • $2P$ 与 $P$ 相加(为了得到 $2^1P + 2^0P$ ). • 加倍 $2P$ ，得到 $2^2 P$ . • 与前一结果相加 (得到 $2^2P + 2^1P + 2^0P$ ). • 加倍 $2^2P$ ，得到 $2^3P$ . • 对 $2^3P$ 不做任何操作. • 加倍 $2^3P$ ，得到 $2^4P$ . • 与前一结果相加 (得到 $2^4P + 2^2P + 2^1P + 2^0P$ ). • … 最后，我们可以计算 $151 • P$ ，只需7次“加倍”运算和4次“相加”运算。

secp256k1椭圆曲线

在比特币区块链实现中使用的椭圆曲线为secp256k1。所以这里需要学习一下。 secp256k1曲线形如 $y^2=x^3+ax+b$ ，由六元组 $D=(p,a,b,G,n,h)$ 定义，其中： $p=FFFFFFFF FFFFFFFF FFFFFFFF FFFFFFFF FFFFFFFF FFFFFFFF FFFFFFFE FFFFFC2F = 2^256 - 2^32 - 2^9 - 2^8 - 2^7 - 2^6 - 2^4 - 1$ $a = 00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000$ $b = 00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000007$ The base point G in compressed form is（压缩形式表示的基点G定义）: $G = 02 79BE667E F9DCBBAC 55A06295 CE870B07 029BFCDB 2DCE28D9 59F2815B 16F81798$ and in uncompressed form is（非压缩形式表示）: $G = 04 79BE667E F9DCBBAC 55A06295 CE870B07 029BFCDB 2DCE28D9 59F2815B 16F81798 483ADA77 26A3C465 5DA4FBFC 0E1108A8 FD17B448 A6855419 9C47D08F FB10D4B8$ Finally the order n of G and the cofactor are（G的阶、协因子）:

G的阶： $n = FFFFFFFF FFFFFFFF FFFFFFFF FFFFFFFE BAAEDCE6 AF48A03B BFD25E8C D0364141$ 协因子： $h = 01$ secp256k1椭圆曲线形状如下：

This is a graph of secp256k1's elliptic curve $y^2 = x^3 + 7$ over the real numbers. Note that because secp256k1 is actually defined over the field $Z_p$ , its graph will in reality look like random scattered points, not anything like this. 详细参考：en.bitcoin.it/wiki/Secp25…

椭圆曲线参数六元组解释：我们的椭圆曲线算法是工作在循环子群上的。几个参数含义如下：
（1）素数 $p$ ，这个值定义了有限域的大小
（2）椭圆曲线的系数 $a$ 、 $b$
（3）基点 $G$ （子群的生成元）
（4）子群的阶 $n$
（5）协因子 $h$ ( $h = N/n$ )

补充数学概念

这里所用到的密码学其数学基础主要是《数论》、《代数》。如果想要弄清其原理，这两部分数学基础是需要研读的。

同余式

数学上，同余（congruence modulo，符号：≡）是数论中的一种等价关系。当两个整数除以同一个正整数，若得相同余数，则二整数同余。同余是抽象代数中的同余关系的原型。

两个整数 $a,b,$ 若它们除以正整数 $m$ 所得到的余数相等，则称 $a,b$ 对于模 $m$ 同余，记作 $a \equiv b$ $(mod \ m)$ 。读作 $a$ 与 $b$ 关于模 $m$ 同余。（例 $26 \equiv 14 (mod \ 12)$ ）。同余式的其他详细参考：zh.wikipedia.org/wiki/同餘

密码学与有限循环群

现代密码学算法和协议中，消息是作为有限空间中的数字或元素来处理的。加密和解密的各种操作必须在消息之间进行变换，以使变换服从有限消息空间内部的封闭性。然而，数的一般运算诸如加减乘除并不满足有限空间内部的封闭性。所以密码算法通常运行于具有某些保持封闭性的代数结构的空间中，这种代数结构就是有限循环群。在数学中，群是一种代数结构，由一个集合以及一个二元运算组成。群必须满足以下四个条件：封闭性，结合律，存在单位元和存在逆元。

群(Group)的定义：设 $G$ 是一个非空集合，对于 $G$ 中的任意两个元素 $a,b$ ，乘法运算满足以下条件，那么 $G$ 称为一个群：
(1). 对于 $G$ 中任意元素 $a,b,c$ ，有 $a(bc)=(ab)c$ .
(2). 在 $G$ 中存在一个元素 $e$ ，它对 $G$ 中任意元素 $a$ 有 $ea=a$ .（有单位元）
(3). 对于 $G$ 中任意元素 $a$ ，都存在 $G$ 中一个元素 $b$ 使的 $ba=e$ .（有逆）

最常见的群之一是整数集 $Z$ 以及加法操作。

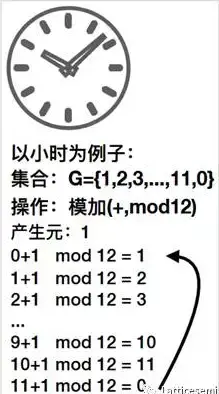

有限循环群在群的基础上满足两个额外条件：群元素个数有限以及交换律。循环群由单个元素（产生元）的叠加操作生成，最常见的有限循环群为模拟时钟。

椭圆曲线群定义

在数学上，椭圆曲线群的元素为椭圆曲线上的点，群操作为”+”,”+”的定义为，给定曲线两点 $P$ ， $Q$ ， $P+Q$ 等于 $P$ 和 $Q$ 两点的连线与曲线交点沿 $X$ 轴的对称点，如果 $P=Q$ ，则 $P+P$ 等于 $P$ 在曲线上的切线与曲线交点沿 $X$ 轴的对称点。该群的单位元为无穷远零点记作 $O=(0,0)$ ，有 $P+O=P$ ，点 $P$ 的逆元为其沿 $X$ 轴的对称点，记作 $-P$ 。

椭圆曲线有限循环群

前面介绍的椭圆曲线都是基于有理数的，但是计算机运算浮点数(小数)的速度较慢，更重要的是四舍五入浮点数会产生误差，导致多次加密解密操作后原始消息不能被还原。故考虑到加密算法的可实现性，密码学上使用基于整数的模加运算产生椭圆曲线有限循环群。基于整数的模加运算的特点：

运算速度快
精确的运算结果
产生有限循环

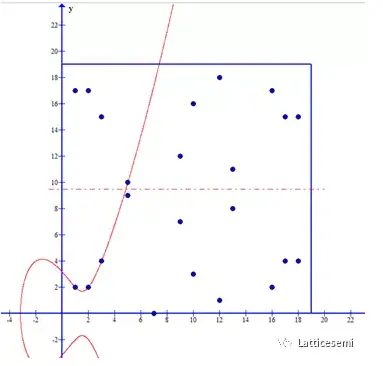

下面举例说明，如何产生ECC有限循环群：例如考虑 $y^2=x^3-7x+10 (mod \ 19)$ 的集合，该集合中所有的元素如下图所示。模运算把发散的椭圆曲线映射到19*19的正方形空间中，并且保持了原有曲线的上下对称特性。

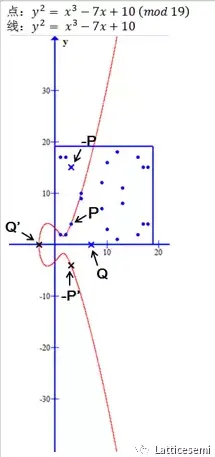

下图展示了 $y^2=x^3-7x+10(mod \ 19)$ 集合中的元素和椭圆曲线的关系。点 $Q’$ 映射到点 $Q$ ，点 $P$ 的对称点也由点 $-P’$ 映射到点 $-P$ 。

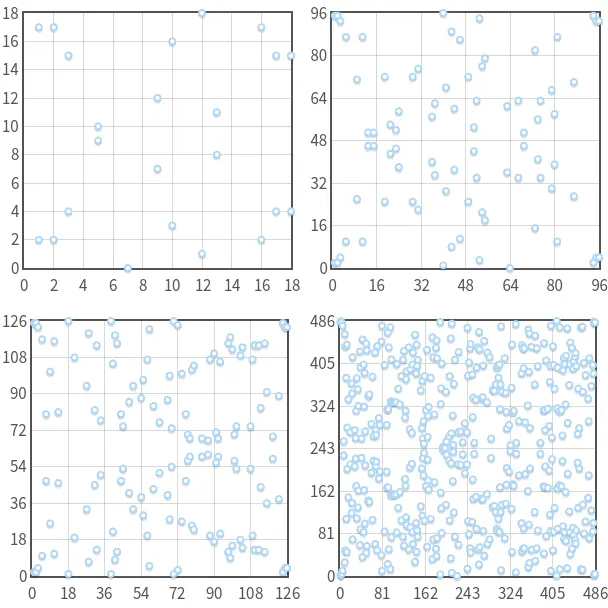

如果取一个更大的质数 $p$ 进行模运算，集合中的元素点也会相应地增多。下图展示了利用同一个曲线方程进行不同模运算的结果。在实际的椭圆曲线加密算法中，使用长度为192-256位的质数 $p$ 进行模运算。

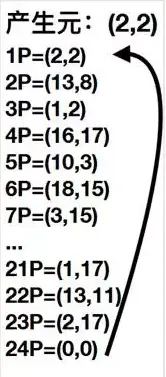

现在我们基于 $y^2=x^3-7x+10(mod \ 19)$ ，利用产生元 $P=(2,2)$ 来生成ECC有限循环群。如下图所示。

$G=\{ nP|P=(2,2)\}$ 完整的集合为{p=(2,2),2P=(13,8),3P=(1,2),4P=(16,17),5P=(10,3),6P=(18,15),7P=(3,15),8P=(12,1),9P=(9,12),10P=(5,10),11P=(17,15),12P=(7,0),13P=(17,4),14P=(5,9),15P=(9,7),16P=(12,18),17P=(3,4),18P=(18,4),19P=(10,16),20P=(16,2),21P=(1,17),22P=(13,11),23P=(2,17),24P=O=(0,0)}。

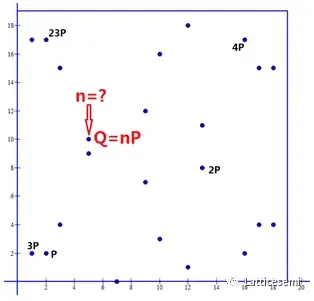

如下图所示，随着 $n$ 的连续增加，元素点的分布没有任何特征，这正是密码学需要的特性。

可参考：mp.weixin.qq.com/s/jOcVk7olB…

椭圆曲线的阶

椭圆曲线定义在有限域上，这也意味着，椭圆曲线上的点也是有限的。所以引出了一个问题：一个椭圆曲线到底有多少个点？定义“椭圆曲线上点的个数”为椭圆曲线的阶 (order)。至于怎么计算阶参考这篇文章吧： en.wikipedia.org/wiki/Schoof…

椭圆曲线的数乘和循环子群

在实数域，数乘（标量乘法）被定义如下：

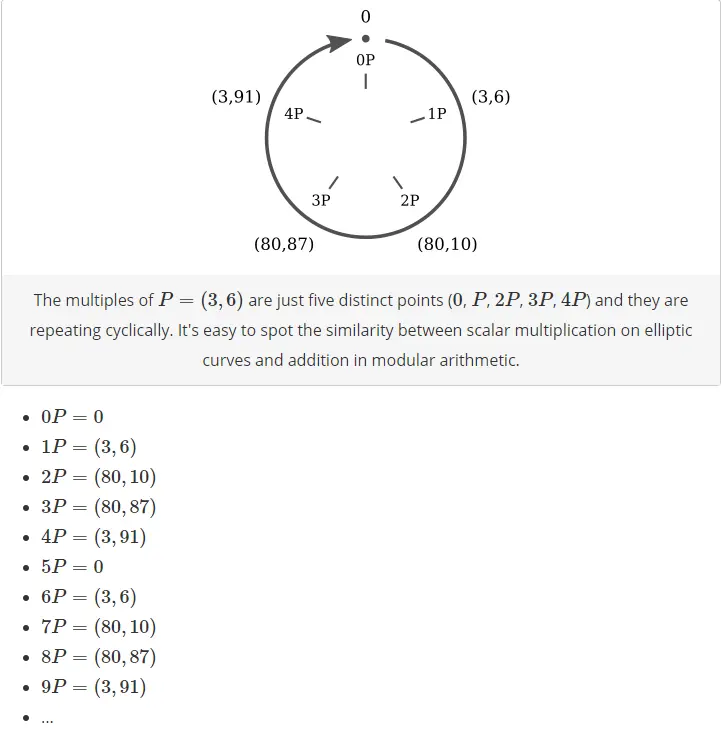

如何计算及算法复杂度，上面有讲过，这里讲述它的一个性质。举例说明：椭圆曲线 $y^2 \equiv x^3+2x+3 \ (mod \ 97)$ ，点 $P=(3,6)$ 。现在计算 $P$ 的数乘。

上图可以化为下图的表示形式：

结果显示点 $P$ 的倍数的结果只有出现5个点，其他的点从未出现；其次他们是周期出现的。显然，上面的5个点的集合，运算是封闭的。当然，不仅仅 $P$ 有这样的性质，其他点也有类似的性质。即， $P$ 的加法构成了一个群 $S$ ，由于 $S$ 属于 $G$ ，故 $S$ 是 $G$ 的子群。循环子群是ECC的基础。

子群的阶

首先，我们已经定义了阶就是群中点的个数。在子群中也是这样的，但是我们可以换一种表达方式：子群的阶是最小能够使得 $nP=0$ 的 $n$ 。
子群的阶和群的阶是有关系的。拉格朗日定理说明了，子群的阶是群的阶的因子。即如果 $N$ 是群的阶，则其子群的阶 $n$ ，则 $n$ 是 $N$ 的因子（ $n$ is a diviser of $N$ ）。

找到子群的阶的方法（根据上面讲述的定义和性质就能得出下面的方法）：
（1）计算群的阶 $N$
（2）找出所有 $N$ 的因子
（3）每个 $N$ 的因子 $n$ ，然后乘以 $P$
（4）在3中，找出最小的 $n$ ，使得满足 $nP = 0$ 。则 $n$ 是子群的阶。

如何找一个基点

在ECC算法种，我们希望找到一个阶数较大的子群。通常我们会选择一个椭圆曲线，然后计算它的阶 $N$ ，选择一个较大的因子 $n$ ，然后找一个合适的基点。也就是说，我们不是首先找一个基点，然后计算它的阶，而是相反，我们先找到一个合适的阶，然后找以这个数为阶的子群的生成元。

首先，拉格朗日揭示， $h = N/n$ 是一个整数（当然， $n$ 是 $N$ 的因子）， $h$ 有一个自己的名字：cofactor of the subgroup（协因子）。

其次，每个椭圆曲线上的点 $P$ ， $NP = 0$ ，因为 $N$ 是 $P$ 的阶 $n$ 的倍数。我们可以写成这样 $n(hP) = 0$ 。假设 $n$ 是一个素数，我们令 $G= hP$ ，则 $G$ 就是子群的生成元。 $n$ 必须是素数，若非如此，则 $nP = 0$ 不一定表示 $n$ 是 $P$ 的阶，因为 $P$ 的阶可能是 $n$ 的一个因子。总结如下：

计算椭圆曲线的阶 $N$ 。
选择一个数 $n$ 当成子群的阶。 $n$ 应该是 $N$ 的素因数
计算 $h = N/n$
随机选择一个点 $P$
计算 $G = hP$
如果 $G$ 是 $0$ ，到第4步。否则，我们找到了这个基点。
