漩涡滤镜

顾名思义，这个滤镜效果就像一个🌀，在一个半径范围内，从中心到边缘，旋转角度逐渐减小。

那么在代码实现中，就是要在指定的半径范围内，把当前采样点旋转一定程度，并且用当前采样点的纹素覆盖掉原本这个位置的纹素。当前采样点的旋转角度也要随着它距离中心点的距离，越近越大。

这个滤镜效果的主要代码都在片元着色器中：

precision highp float;

//纹理坐标
varying vec2 textureCoordVarying;

//纹理采样器
uniform sampler2D textureSampler;

//旋转角度
const float rotateDegrees = 150.0;
//旋转半径(相对于纹理坐标)
const float rotateRadius = 0.5;

void main() {
		//设置滤镜范围
    ivec2 filterSize = ivec2(512, 512);
    //获取滤镜范围内的直径
    float diameter = float(filterSize.y);
    //获取滤镜范围内需要旋转的半径
    float radius = rotateRadius * diameter;

    //纹理坐标
    vec2 st = textureCoordVarying;
    //当前纹理坐标在滤镜范围内的位置
    vec2 currentPosition = st * diameter;

    //获取currentPosition相对于圆心(纹理坐标(0.5, 0.5)的位置)的那一段向量
    //把xy向左向下偏移一个半径的长度，后面会再移回原位，这样是为了方便计算xy到圆心的距离
    vec2 distanceXY = currentPosition - vec2(diameter / 2.0, diameter / 2.0);
    //获取currentPosition到圆心的距离
    float r = length(distanceXY);

    //递减因子
    float factor = 1.0 - (r / radius) * (r / radius);
    //最终旋转角度 = 当前的角度 + 需要旋转的角度 * 递减因子
    float beta = atan(distanceXY.y, distanceXY.x) + radians(rotateDegrees) * factor;

    //如果currentPosition距离圆心的距离小于等于半径
    if (r <= radius) {
    		//计算旋转后的位置
        distanceXY = r * vec2(cos(beta), sin(beta));
        //平移回原位
        currentPosition = vec2(diameter / 2.0, diameter / 2.0) + distanceXY;
    }
    //旋转后的纹理坐标
    st = currentPosition / diameter;

    //旋转后的纹素
    vec3 rotatedRGB = texture2D(textureSampler, st).rgb;

    gl_FragColor = vec4(rotatedRGB, 1.0);
}

详细解析

首先看几个重要的变量
- textureCoordVarying：从顶点着色器传过来的纹理坐标
- textureSampler：uniform通道传入的纹理
- rotateDegrees：可以旋转的最大角度
- rotateRadius：旋转的半径
main函数
- 定义变量
  - 设置一个滤镜范围filterSize，把纹理坐标（0~1之间）转为范围值，方便计算
  - 设置直径diameter并计算出半径radius
  - 由于需要计算旋转后的位置，另外定义一个变量st来存储纹理坐标
  - 当前纹理坐标st ✖️ 滤镜范围的直径diameter，就是这个坐标点在这个滤镜范围内的位置currentPosition
- 计算当前位置currentPosition距离圆心的半径r

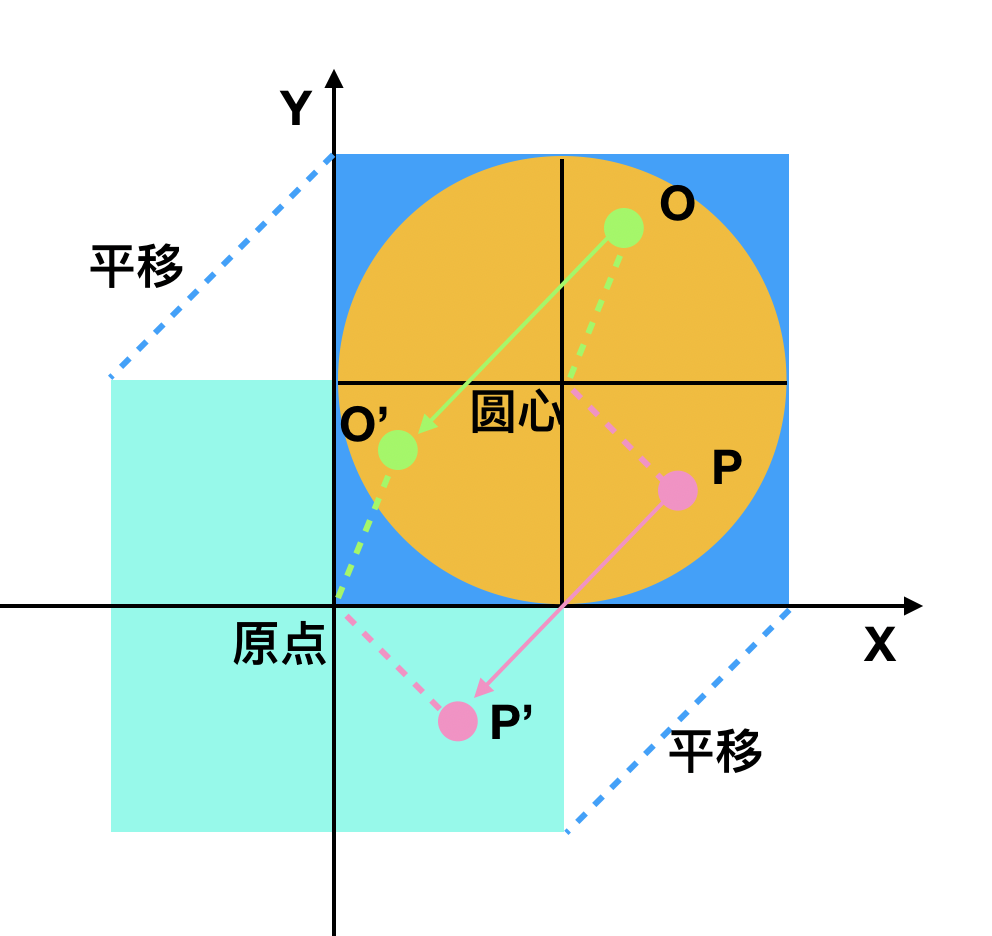

  - 先把当前位置currentPosition向左向下平移一个半径radius的长度。为什么要这样平移呢？
  - 首先纹理坐标的原点是在左下角，而我们要计算当前点距离圆心的位置，而圆心和原点之间的距离就是左下角方向一个半径的偏移量。
  - 比如图中有两个点，点O`平移到了点O'，点P平移到了定p'，O到圆心的距离和角度都和O'到原点的距离和角度一样。
  - 这样偏移到原点位置，就可以很方便的用坐标的x，y来计算角度了。后面会再移回原处的。
  - 用length函数就可以求得平移后的向量distanceXY的长度了。也就是当前位置距离圆心的半径长度（图中红色和绿色的虚线）。
- 计算旋转角度
  - 抛物线递减因子：距离圆心越近，旋转角度越大；
  - float factor = 1.0 - (r / radius) * (r / radius);

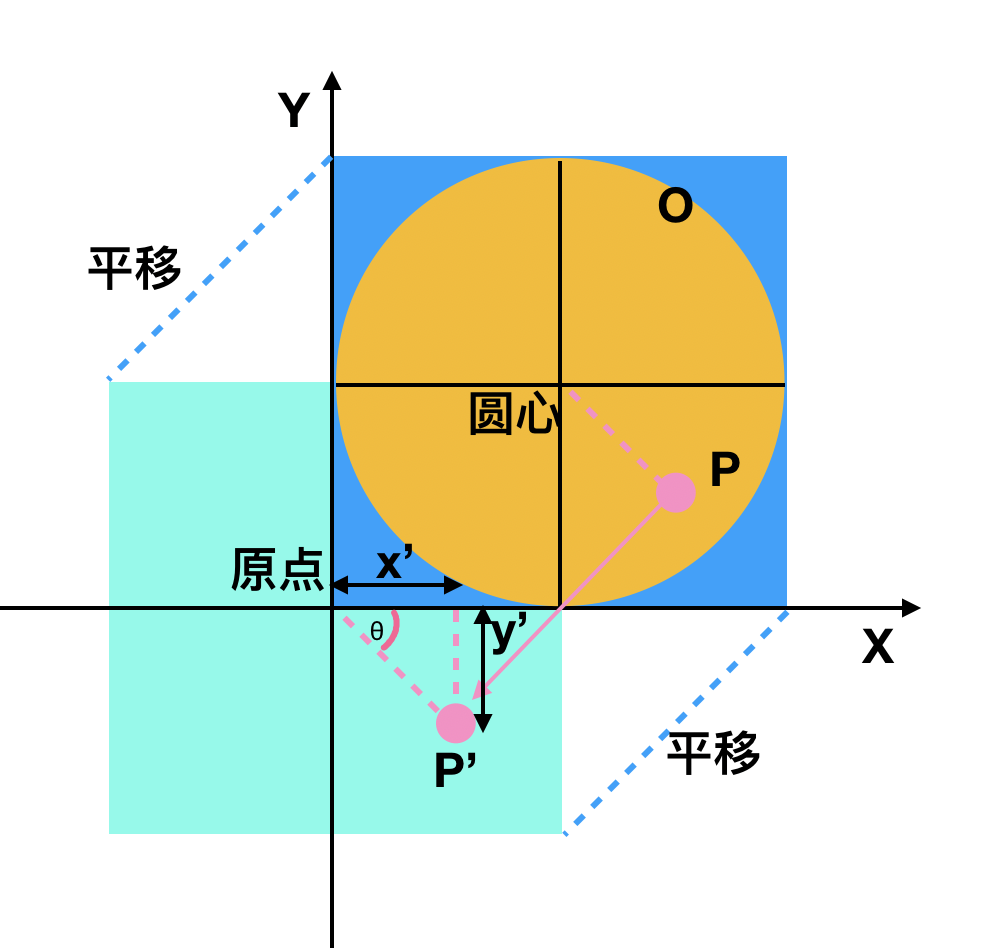

  - 当前位置的角度：distanceXY向量的atan值；（下图中角θ）
  - tan θ = 对边 / 邻边
  - tan θ = y' / x'
  - tan θ = distanceXY.y / distanceXY.x
  - atan函数求反正切值
  - 再➕（需要旋转的角度✖️递减因子）
  - 等于最终角度beta

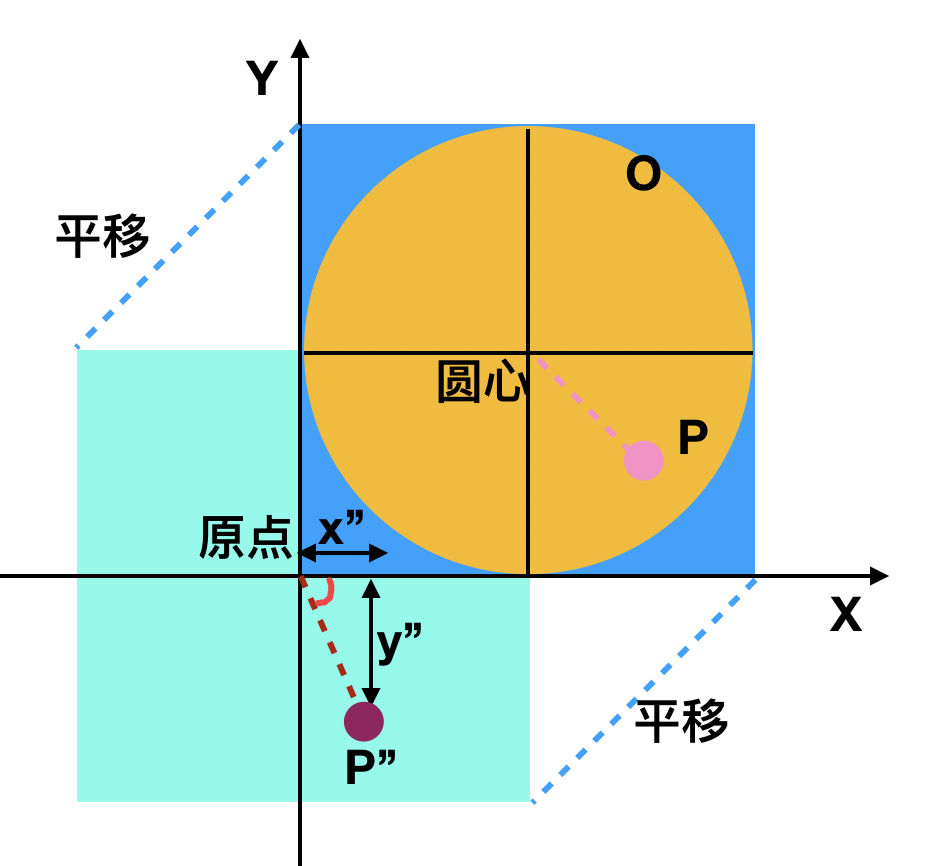

- 计算旋转后的位置
  - 如果当前位置currentPosition距离圆心的半径r小于等于旋涡半径radius，就计算旋转后的位置；
  - 根据旋转角度的余弦值cos(beta)和正弦值sin(beta)乘以半r径计算旋转后位置的两个边长，也就是x，y的值；
  - cos beta = 邻边 / 斜边
  - cos beta = x'' / r
  - sin beta = 对边 / 斜边
  - sin beta = y'' / r
  - (cos(beta), sin(beta)) * r = (x'', y'')
  - 再反向平移回原处，得到旋转后的位置；
- 范围值转换成旋转后的纹理坐标st
- 获取旋转后的纹素rotatedRGB的颜色值
- 使用旋转后的颜色
