背景

最近搞了一个项目，基于React，用了自己的脚手架fdt。

svg的使用

项目就不上图了，总之其中存在各式各样的图标。最终选择了svg来控制图标的显示，原因主要有如下几方面：

  • 相比传统的图片，尺寸更小，可压缩性更强
  • 可伸缩，更清晰
  • 方便读取和修改
  • 设计软件直接导出

svg的使用方式多种多样，适合自己的才是最好的。下面简单介绍下我们的项目如何在fdt脚手架中使用了svg。因为fdt基于webpack打包，所以webpack中必不可少需要增加针对svg的配置。代码如下：

// webpack.config.js

{
    test: /\.svg$/,
    use: [
    {
        loader: path.resolve(__dirname, "./fdtsvgloader")
    },
        "svg-loader"
    ],
    include: [path.resolve(opts.baseDir, "src")],
    exclude: [path.resolve(opts.baseDir, "src/svginline")]
}

我们依然使用svg-loader进行svg的处理，但是svg-loader返回的是一个包含attributes和content的对象，我们无法直接使用。处理后的结果如下代码所示：

module.exports = {
  attributes: {
    xmlns: 'http://www.w3.org/2000/svg',
    viewBox: '0 0 1024 1024'
  },
  content: '<path d="M441.9 167.3l-19.8-19.8c-4.7-4.7-12.3-4.7-17 0L224 328.2 42.9 147.5c-4.7-4.7-12.3-4.7-17 0L6.1 167.3c-4.7 4.7-4.7 12.3 0 17l209.4 209.4c4.7 4.7 12.3 4.7 17 0l209.4-209.4c4.7-4.7 4.7-12.3 0-17z"/>'
}

因此，我们在fdt中单独写了一个loader来得到我们想要的svg格式。代码如下：

// fdtsvgloader.js

module.exports = function(source) {
  return `
    ${source}
    var fdtsvg = require('fdt-svg-loader')
    module.exports = fdtsvg(module.exports)
    `;
};

// fdt-svg-loader

var React = require("react");
module.exports = function(svg) {
  const content = svg.content;
  return function(props) {
    const newprops = { viewBox: "0 0 1024 1024", height: "20px", fill: "#000" };
    newprops.dangerouslySetInnerHTML = { __html: content };
    newprops;
    return React.createElement("svg", { ...newprops, ...props });
  };
};

其中，fdtsvgloader.js中接受的参数即为svg-loader处理后的结果。最后，经过fdt-svg-loader处理后，得到了React创建的svg元素，并包含默认属性viewBox，height以及fill值。因此我们在组件中可以如下方式引用svg：

// demo.tsx

import PptIcon from "@/image/newppt.svg";

export default class Demo extends Component {
    render() {
        return <PptIcon width="18" height="18" viewBox="0 0 27 34" />;
    }
}

demo中传递的属性便可覆盖默认属性，灵活控制svg的大小。至此，我们在项目中愉快的使用svg来控制各式各样图标的显示。

遇到的问题

效果图
但是突然有一天，在一个慵懒的午后，我们的测试同学突然告诉我，页面中的图标从左边变成了右边的样子。短暂的惊慌之后，我迅速抄起键盘寻找bug的所在之处。 实不相瞒，在做此项目之前，我较少涉猎svg的知识，对于svg我本身并不是很熟悉。因此，寻找bug的过程中遇到了一些困难和挫折。在较短的时间内并没有迅速找到问题所在，因此我首先想到的是重新更换一下图标（设计软件中导出的图标我们做过手动处理）。我惊奇的发现，这个方法居然好用，果断完成上线。 事后慢慢琢磨这个事情，一个svg图片并没有受到外部CSS的影响，为什么会突然导致问题呢？为了更快的发现问题，我仔细研究了一下我们的svg图标的结构，学到了一些关于svg的内容：

  • <g>该标签代表组合
  • <defs>定义重用图形
  • <polygon>定义多边形
  • <mask>定义蒙层
  • <use>实现SVG现有图形的重用

既然无法直接找到答案，那只好上排除法来寻找问题所在了。最后发现，问题出现的原因是我们新引入的图标影响了原有图标。svg互相影响也真的让我非常震惊。 那到底是怎么互相影响的呢？原因就是新的图标中定义了一个mask蒙层，属性id为mask-2。受影响的图标中，path标签的mask属性引用了该mask-2的蒙层，导致新图标的出现影响了部分旧图标。 那么对于直接在html中引入svg，浏览器对于重用图标的寻找机制是怎么样的呢？我们做了如下测试：

    <svg width="400" height="300">
        <defs>
            <linearGradient id='white2black'>
                <stop offset="0" stop-color="white"></stop>
                <stop offset="100%" stop-color="black"></stop>
            </linearGradient>
            <mask id="opacity">
                <rect x="0" y="0" width="400" height="300" fill="url(#white2black)"></rect>
            </mask>
        </defs>
        <rect id="back" x="0" y="0" width="400" height="300" fill="#d4fcff"></rect>
        <rect id="front" x="0" y="0" width="400" height="300" fill="#fcd3db" mask="url(#opacity)"></rect>
    </svg>
    <svg width="600" height="300">
        <defs>
            <linearGradient id='white2black'>
                <stop offset="0" stop-color="blue"></stop>
                <stop offset="50%" stop-color="black"></stop>
                <stop offset="100%" stop-color="green"></stop>
            </linearGradient>
            <mask id="opacity">
                <rect x="50" y="0" width="600" height="400" fill="green"></rect>
            </mask>
        </defs>
        <rect id="back" x="0" y="0" width="400" height="300" fill="#d4fcff"></rect>
        <rect id="front" x="0" y="0" width="400" height="300" fill="#fcd3db" mask="url(#opacity)"></rect>
    </svg>

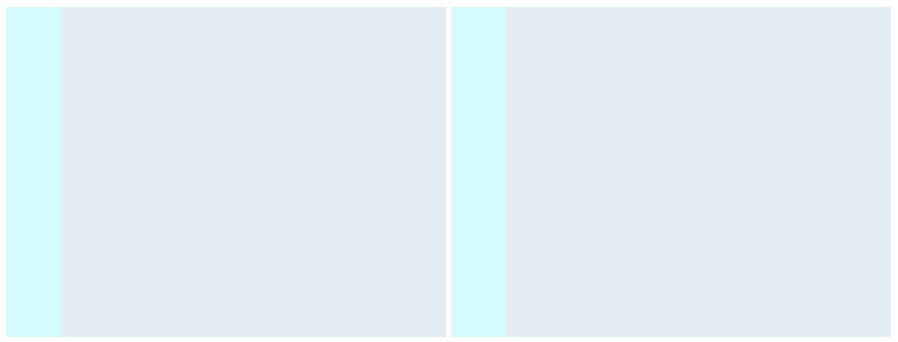

该代码的展示效果为：

aaaaaaaaaaaa
当我把第一个svg的mask标签删除之后

    <svg width="400" height="300">
        <defs>
            <linearGradient id='white2black'>
                <stop offset="0" stop-color="white"></stop>
                <stop offset="100%" stop-color="black"></stop>
            </linearGradient>
        </defs>
        <rect id="back" x="0" y="0" width="400" height="300" fill="#d4fcff"></rect>
        <rect id="front" x="0" y="0" width="400" height="300" fill="#fcd3db" mask="url(#opacity)"></rect>
    </svg>
    <svg width="600" height="300">
        <defs>
            <linearGradient id='white2black'>
                <stop offset="0" stop-color="blue"></stop>
                <stop offset="50%" stop-color="black"></stop>
                <stop offset="100%" stop-color="green"></stop>
            </linearGradient>
            <mask id="opacity">
                <rect x="50" y="0" width="600" height="400" fill="green"></rect>
            </mask>
        </defs>
        <rect id="back" x="0" y="0" width="400" height="300" fill="#d4fcff"></rect>
        <rect id="front" x="0" y="0" width="400" height="300" fill="#fcd3db" mask="url(#opacity)"></rect>
    </svg>

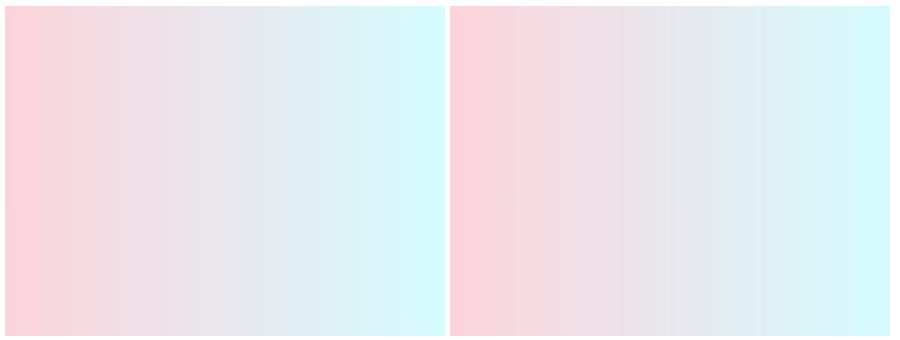

效果变为：

aaaaaaaaaaaa
至此，真相已经付出了水面。svg在寻找重用元素时的机制为：在当前HTML环境中寻找第一个匹配的元素。并不是我们想象中的在svg自己内部寻找或者逐层往外寻找。所以，在html中直接引入svg必然会存在互相影响的问题，也必然会带来一些未知的风险。那么到底有没有较为安全的方案呢？我觉得方法总比困难多，解决方案肯定是存在的。为了防止互相影响，我们可以采用使用css中的background-image属性将svg引入，该方案中的svg在寻找重用元素时，仅仅会寻找自身标签内是否存在，而不会向外寻找，因此一定程度上保证了svg图标的安全性。那么我们以后要一直使用该种方案吗？我觉得还是分场景使用最为合适。例如：一成不变的svg图标可以采用css的方式引入，带有交互行为的图标可以采用html的方式引入，方便修改样式。当然，我觉得最重要的就是，对于我们直接使用的图标，svg内最好干净的仅剩下path标签，这样不会带来任何问题。

同样，svg sprites使用use引入同样存在问题。。
